যখন একটি একক পাইপলাইনের লোড 300kN অতিক্রম করে এবং তাপীয় স্থানচ্যুতি 200mm অতিক্রম করে, তখন সাধারণ ধ্রুবক স্প্রিং সমর্থনগুলি কাঠামোগত বিকৃতি, সংযোগকারী রড ফ্র্যাকচার, ধ্রুবক বল নির্ভুলতা এবং অন্যান্য ব্যর্থতার ঝুঁকিতে থাকে। এই ধরনের ত্রুটির কারণে পাইপলাইনের চাপের ঘনত্ব অনুমোদনযোগ্য মান ছাড়িয়ে যায়, সরঞ্জামের অগ্রভাগ ছিঁড়ে যায়, মাঝারি ফুটো হয় এবং এমনকি সম্পূর্ণ প্ল্যান্টের অপরিকল্পিত বন্ধ হয়ে যায়। একটি একক শাটডাউন ঘটনা লক্ষ লক্ষ RMB এর ক্ষতি হতে পারে।
একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট কার্ভ। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।
এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।
এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

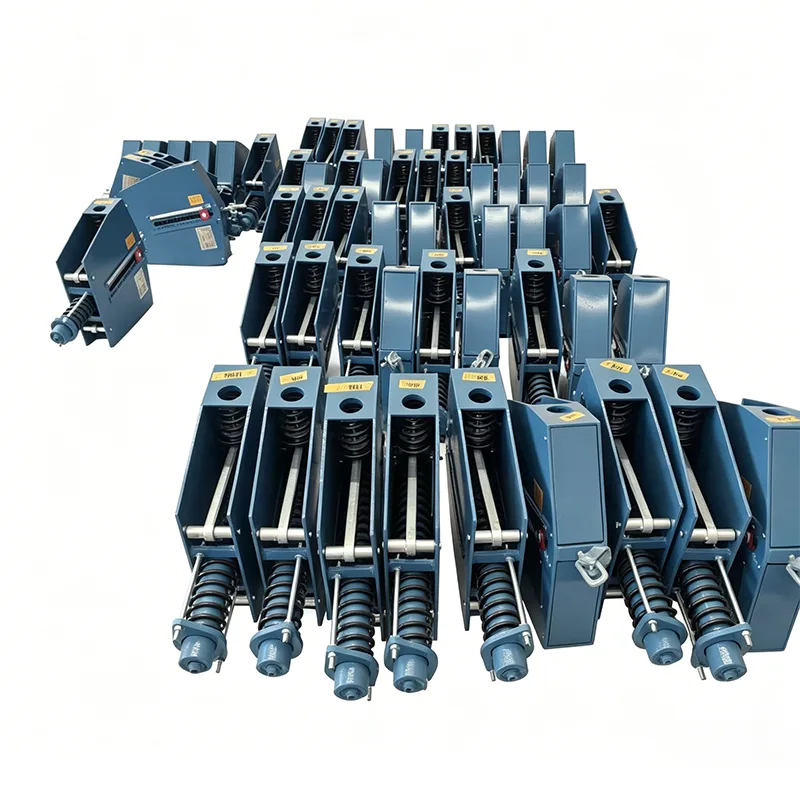

হেভি ডিউটি কনস্ট্যান্ট স্প্রিং সাপোর্ট হল একটি বিশেষ ভারী-শুল্ক সহায়তা সরঞ্জাম যা এই চরম অপারেটিং পরিস্থিতিতে চ্যালেঞ্জ মোকাবেলা করার জন্য তৈরি করা হয়েছে। এটি বিশেষভাবে 500kN এর উপরে লোড এবং 400mm এর মধ্যে স্থানচ্যুতি সহ বড় পাইপলাইন সিস্টেমের জন্য প্রকৌশলী।
| কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার স্পেক টেবিল | উদাহরণ |
| মডেল / সিরিজ | PH, LH, CA, CS, TH |
| লোড ক্ষমতা (অপারেটিং) | 0.1 kN - 500 kN |
| মোট ভ্রমণ | 50 মিমি, 100 মিমি, 200 মিমি, 400 মিমি |
| প্রকৃত ভ্রমণ | 600 মিমি পর্যন্ত |
| লোড বিচ্যুতি (সহনশীলতা) | ±5% (স্ট্যান্ডার্ড) / ±3% (উচ্চ পূর্বাভাস) |
| ইনস্টলেশন অবস্থান | অনুভূমিক/উল্লম্ব |
| হাউজিং ফিনিশ | হট ডিপ গ্যালভানাইজড / ইপোক্সি |
| অপারেটিং টেম্প। | -20°C থেকে +80°C (পরিবেষ্টিত) |
| বসন্ত কয়েল উপাদান | 60Si2Mn/50CrVA |
| লোড সামঞ্জস্য পরিসীমা | ±10% (ক্ষেত্র সামঞ্জস্য) |
হেভি ডিউটি কনস্ট্যান্ট স্প্রিং সাপোর্ট হল একটি হেভি-ডিউটি পাইপলাইন সাপোর্ট ডিভাইস যা একটি নির্ভুল মুহূর্ত ব্যালেন্স মেকানিজমের মাধ্যমে সম্পূর্ণ স্ট্রোক জুড়ে ধ্রুবক সমর্থনকারী শক্তি সরবরাহ করে।
ইয়াংঝো তিয়ানশুন পাইপলাইন 2015 সালে এই পণ্য লাইনের জন্য R&D শুরু করেছিল, ডেডিকেটেড উত্পাদন সরঞ্জাম এবং পরীক্ষার সুবিধাগুলিতে মোট 12 মিলিয়ন RMB বিনিয়োগ। একটি সম্পূর্ণ পণ্য পোর্টফোলিও এখন প্রতিষ্ঠিত হয়েছে, যেখানে সর্বাধিক 2000kN লোড ক্ষমতা এবং সর্বোচ্চ 600mm স্থানচ্যুতি রয়েছে, যা একটি নেতৃস্থানীয় দেশীয় স্তরে স্থান পেয়েছে।
আমাদের মূল নকশা দর্শন অপ্রয়োজনীয় নিরাপত্তার উপর কেন্দ্র করে: সমস্ত গুরুত্বপূর্ণ উপাদানগুলিকে ইন্ডাস্ট্রি বেঞ্চমার্কের চেয়ে উচ্চতর নিরাপত্তার উপাদান দিয়ে তৈরি করা হয় যাতে চরম কাজের অবস্থার মধ্যেও পর্যাপ্ত নিরাপত্তা মার্জিন সুরক্ষিত করা যায়। ইতিমধ্যে, কাঠামোগত অপ্টিমাইজেশান কাঠামোগত শক্তির সাথে আপস না করে, ইনস্টলেশন এবং পরিবহন খরচ কমিয়ে সামগ্রিক আকার এবং ওজনকে কমিয়ে দেয়।
1. প্রধান ফ্রেম রিডানডেন্সি: অনুদৈর্ঘ্য এবং ট্রান্সভার্স স্টিফেনার লাগানো 20-50 মিমি পুরু অবিচ্ছেদ্যভাবে ঢালাই করা স্টিল প্লেট থেকে নির্মিত, সামগ্রিক অনমনীয়তা 60% এর বেশি তুলে।
2. স্প্রিং সিস্টেম রিডানডেন্সি: মাল্টি-স্প্রিং প্যারালাল লেআউট নিশ্চিত করে যে একটি স্প্রিং ব্যর্থ হলেও অবশিষ্ট স্প্রিংগুলি সম্পূর্ণরূপে পাইপলাইন লোড বহন করতে পারে৷
3. ট্রান্সমিশন মেকানিজম রিডানড্যান্সি: সিঙ্ক্রোনাইজড ডুয়াল কানেক্টিং রড একক রড ভেঙে যাওয়া থেকে উদ্ভূত সমর্থন পতনের ঝুঁকি দূর করে।
হেভি ডিউটি কনস্ট্যান্ট স্প্রিং সাপোর্টের ছয়টি স্ট্যান্ডার্ড সিরিজ বেশিরভাগ ভারী-শুল্ক শিল্প প্রয়োগের পরিস্থিতি কভার করার জন্য উপলব্ধ:
|
মডেল সিরিজ |
রেটেড লোড রেঞ্জ (kN) |
রেটেড ডিসপ্লেসমেন্ট রেঞ্জ (মিমি) |
অপারেটিং তাপমাত্রা পরিসীমা (℃) |
প্রযোজ্য মান |
|
HD-500 |
300-500 |
200, 300 |
-40 ~ +450 |
GB/T 17116.2 |
|
HD-800 |
500-800 |
200, 300, 400 |
-40 ~ +450 |
GB/T 17116.2 |
|
HD-1200 |
800-1200 |
300, 400 |
-40 ~ +550 |
ANSI/ASME B31.1 |
|
HD-1600 |
1200-1600 |
300, 400, 500 |
-40 ~ +550 |
ANSI/ASME B31.1 |
|
HD-2000 |
1600-2000 |
400, 500, 600 |
-196 ~ +550 |
API RP 551 |
কাস্টম উপাদান গ্রেড এবং উপযোগী নকশা সব মডেলের জন্য ক্লায়েন্ট অনুরোধের উপর দেওয়া হয়.
চরম পরিস্থিতিতে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য একটি কঠোর এন্ড-টু-এন্ড যাচাইকরণ সিস্টেম প্রয়োগ করা হয়। প্রতিটি হেভি ডিউটি কনস্ট্যান্ট স্প্রিং সাপোর্ট পাঁচটি বাধ্যতামূলক পরিদর্শন পদ্ধতির মধ্য দিয়ে যায়:
|
পরিদর্শন আইটেম |
পরিদর্শন স্ট্যান্ডার্ড |
পরিদর্শন ফ্রিকোয়েন্সি |
যোগ্যতার মানদণ্ড |
|
কাঁচামাল ভৌত ও রাসায়নিক পরীক্ষা |
GB/T 228, GB/T 229 |
প্রতি ব্যাচ 100% |
উপাদান স্পেসিফিকেশন মান মেনে চলে |
|
ওয়েল্ড নন-ডেস্ট্রাকটিভ টেস্টিং (NDT) |
জিবি/টি 11345 |
100% |
ফাটল, পোরোসিটি এবং স্ল্যাগ অন্তর্ভুক্তি মুক্ত |
|
স্প্রিং লোড ক্রমাঙ্কন পরীক্ষা |
GB/T 1239.2 |
100% |
লোড সহনশীলতা ≤ ±3% |
|
ফুল-স্ট্রোক কনস্ট্যান্ট ফোর্স টেস্ট |
GB/T 17116.2 |
100% |
লোড ওঠানামার হার ≤ 5% |
|
ক্লান্তি সহনশীলতা পরীক্ষা |
জিবি/টি 16947 |
ব্যাচ প্রতি নমুনা |
150,000 চক্রের পরে কোনও ব্যর্থতা নেই |
সমস্ত পরিদর্শন রেকর্ড 15 বছরের ন্যূনতম ধরে রাখার সময়কালের জন্য সংরক্ষণাগারভুক্ত করা হয় এবং যে কোনও সময় গ্রাহকদের কাছে অ্যাক্সেসযোগ্য। আমাদের টেস্টিং ল্যাবরেটরি আন্তর্জাতিকভাবে স্বীকৃত পরীক্ষার ফলাফল প্রদান করে, CNAS স্বীকৃতি ধারণ করে।
2026 সালের মে পর্যন্ত, আমাদের হেভি ডিউটি কনস্ট্যান্ট স্প্রিং সাপোর্টগুলি বিশ্বব্যাপী 120টি বড় আকারের শিল্প প্রকল্পে স্থাপন করা হয়েছে, যার মধ্যে রয়েছে:
▶ একটি 10 মিলিয়ন টন/বছর পরিশোধন এবং রাসায়নিক একীকরণ কমপ্লেক্স: HD-800 এবং HD-1200 সমর্থনের 320 সেট সরবরাহ করা হয়েছে
▶ এক মিলিয়ন-কিলোওয়াট পারমাণবিক বিদ্যুৎ কেন্দ্র: 156 সেট পারমাণবিক নিরাপত্তা-শ্রেণীর ভারী-শুল্ক ধ্রুবক স্প্রিং সমর্থন সরবরাহ করা হয়েছে
▶ একটি 20 মিলিয়ন টন/বছর এলএনজি গ্রহণকারী টার্মিনাল: নিম্ন-তাপমাত্রার 89 সেট ডেডিকেটেড ভারী-শুল্ক ধ্রুবক স্প্রিং সমর্থন সরবরাহ করা হয়েছে
▶ একটি 3000MW তাপবিদ্যুৎ কেন্দ্র: প্রধান স্টিম পাইপলাইনের জন্য 245 সেট ভারী-শুল্ক সমর্থন সরবরাহ করা হয়েছে
এই ল্যান্ডমার্ক প্রোজেক্ট জুড়ে প্রমাণিত কর্মক্ষমতা অসামান্য নির্ভরযোগ্যতা এবং স্থায়িত্বকে বৈধতা দেয়, যখন আমাদেরকে ভারী-শুল্ক পাইপলাইন সাপোর্ট সিস্টেম ডিজাইন করার ক্ষেত্রে ব্যাপক প্রকৌশল অভিজ্ঞতা দিয়ে সজ্জিত করে।
হেভি ডিউটি কনস্ট্যান্ট স্প্রিং সাপোর্টের জন্য কাস্টমাইজড ডেলিভারি প্যাকেজগুলি বড় আকারের প্রকল্পগুলির জন্য প্রদান করা হয়:
1. ডেডিকেটেড প্রজেক্ট টিম: প্রতিটি বড় প্রজেক্টে একজন ডেডিকেটেড প্রজেক্ট ম্যানেজার, টেকনিক্যাল ইঞ্জিনিয়ার এবং কোয়ালিটি ইঞ্জিনিয়ারকে পূর্ণ-চক্রের অগ্রগতি তত্ত্বাবধান করা হয়।
2. পর্যায়ক্রমে চালান: ব্যাচ ডেলিভারি সাইট নির্মাণের সময়সূচীর সাথে সারিবদ্ধভাবে সাইট স্টোরেজ বোঝা কমাতে।
3.অন-সাইটে গ্রহণযোগ্যতা পরিষেবা: অবস্থানের উপর পণ্য গ্রহণ এবং ইনস্টলেশন নির্দেশিকা পরিচালনা করার জন্য ইঞ্জিনিয়ারদের পাঠানো হয়েছে।
4. অন-সাইট টেকনিক্যাল স্ট্যান্ডবাই সাপোর্ট: পিক ইন্সটলেশন পর্বে রেসিডেন্ট ইঞ্জিনিয়ারিং সাপোর্ট পাওয়া যায়।
5.দীর্ঘ-মেয়াদী ফলো-আপ পরিষেবা: পেশাদার রক্ষণাবেক্ষণের সুপারিশ সহ বার্ষিক অপারেশনাল অবস্থা পোস্ট-কমিশন অডিট করে।
আমরা একটি 18-মাসের ওয়ারেন্টি সময় প্রদান করি, শিল্প গড় থেকে 6 মাস বেশি। ওয়ারেন্টি কভারেজের মধ্যে উৎপন্ন মানের ত্রুটিগুলির জন্য, আমরা 48-ঘন্টা প্রতিক্রিয়া সময় এবং 72 ঘন্টার মধ্যে সাইটে সমস্যা সমাধানের গ্যারান্টি দিই।
প্রশ্ন: হেভি ডিউটি কনস্ট্যান্ট স্প্রিং সাপোর্টের জন্য আপনার সর্বাধিক অর্জনযোগ্য লোড এবং স্থানচ্যুতি কত?
উত্তর: স্ট্যান্ডার্ড মডেল 2000kN সর্বোচ্চ লোড এবং 600mm সর্বোচ্চ স্থানচ্যুতিতে পৌঁছায়। বেসপোক ডিজাইনগুলি অতিরিক্ত-বড় প্রয়োজনীয়তার জন্য উপলব্ধ, 3000kN পর্যন্ত লোড এবং 800mm স্থানচ্যুতিতে সক্ষম।
প্রশ্ন: পণ্যগুলি কি নিম্ন-তাপমাত্রা পরিষেবার জন্য উপযুক্ত?
উঃ হ্যাঁ। নিম্ন-তাপমাত্রার বিশেষ রূপগুলি 304 বা 316L স্টেইনলেস স্টীল গ্রহণ করে, নিম্ন-তাপমাত্রার প্রভাব পরীক্ষার মাধ্যমে যাচাই করা হয় এবং LNG, ইথিলিন এবং অন্যান্য ক্রায়োজেনিক পাইপলাইন সিস্টেমের জন্য -196℃ এ স্থিরভাবে কাজ করতে পারে।
প্রশ্নঃ স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: স্ট্যান্ডার্ড মডেলগুলির একটি 45-60 দিনের লিড টাইম থাকে; কাস্টমাইজড ইউনিট জটিলতার উপর নির্ভর করে 60-90 দিন সময় নেয়। 30 দিনের স্বল্পতম লিড টাইম সহ জরুরী প্রকল্পগুলির জন্য রাশ উত্পাদন উপলব্ধ।
