আপনি যদি কখনও আর্দ্র দিনে একটি ঠাণ্ডা জলের লাইনের পাশ দিয়ে হেঁটে যান এবং পাইপের সমর্থনের চারপাশে একটি ভেজা প্যাচ লক্ষ্য করেন তবে আপনি দেখেছেন যে একটি প্রি-ইনসুলেটেড পাইপ সমর্থন ঠিক কী প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এতিয়ানশুন, আমরা কোল্ড লাইন, ক্রায়োজেনিক পাইপিং এবং হট প্রসেস লাইনের জন্য এই সমর্থনগুলি তৈরি করি যেখানে ইনসুলেশনটিকে সমর্থন পয়েন্টের মাধ্যমে অবিচ্ছিন্ন থাকতে হয়। 14 বছরেরও বেশি সময় ধরে, আমরা সেগুলিকে এলএনজি টার্মিনাল, জেলা কুলিং প্ল্যান্ট, খাদ্য প্রক্রিয়াকরণ সুবিধা এবং অন্য কোথাও একটি ঠান্ডা পাইপ এবং এম্বিয়েন্ট এয়ার মিট-এ পাঠিয়েছি।

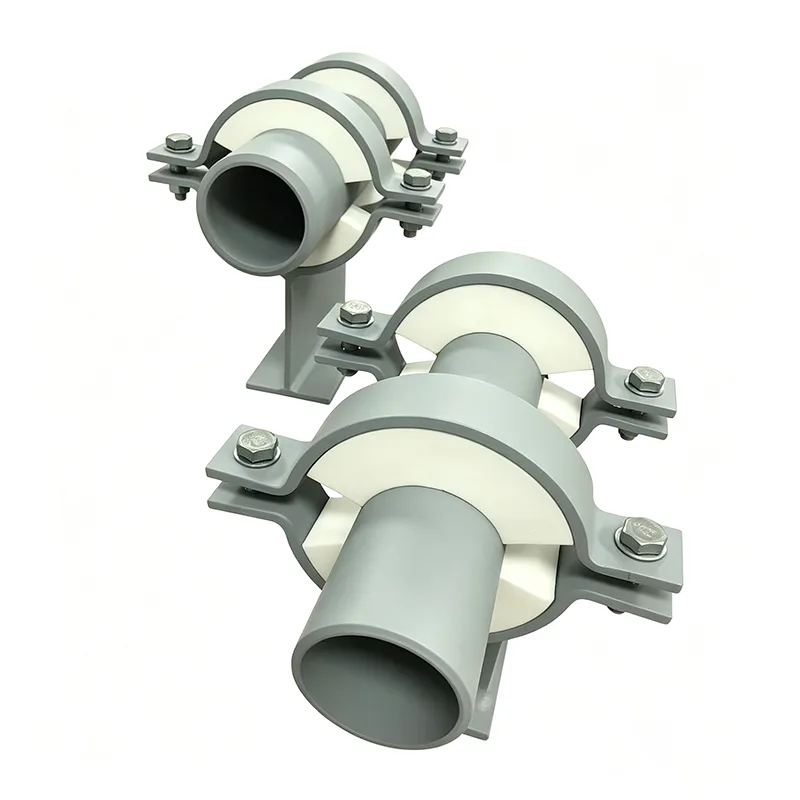

একটি আদর্শ পাইপ জুতা বা পাইপ সমর্থন uninsulated লাইন জন্য ভাল কাজ করে, কিন্তু মুহূর্তে আপনি নিরোধক যোগ, আপনি একটি সমস্যা তৈরি: সমর্থন পয়েন্ট একটি তাপ সেতু হয়ে যায়। একটি ঠান্ডা লাইনে, এর অর্থ হল ঘনীভবন, বরফ জমা হওয়া এবং অবশেষে ক্ষয়। একটি হট লাইনে, এটি স্ট্রাকচারাল স্টিলের মধ্যে সরাসরি তাপের ফুটো করার একটি পথ। একটি প্রি-ইনসুলেটেড পাইপ সাপোর্ট সাপোর্ট জুতার ভিতরেই একটি অনমনীয় ইনসুলেশন ব্লক এম্বেড করার মাধ্যমে এর সমাধান করে — পাইপটি ইনসুলেটেড থাকে, লোড বহন করা হয় এবং শিশির বিন্দু যেখানে থাকে সেখানেই থাকে।
প্রি-ইনসুলেটেড পাইপ সমর্থনগুলি কেবল তাদের চারপাশে একটি ধাতব বন্ধনী দিয়ে নিরোধক নয়। এগুলি লোড বহনকারী স্ট্রাকচারাল উপাদান, এবং তাদের একই ওজন, নড়াচড়া এবং মাঝে মাঝে শক লোডগুলিকে যেকোনো পাইপ জুতার মতোই পরিচালনা করতে হয়। উল্লম্ব রানে যেখানে লাইনের তাপীয় আন্দোলনকে শোষণ করতে হয়, আমরা প্রায়শই সেগুলি পাশাপাশি সরবরাহ করিবসন্ত হ্যাঙ্গারবাপরিবর্তনশীল বসন্ত সমর্থন করে. দীর্ঘ অনুভূমিক র্যাকগুলিতে, তারা ক্রিটিক্যাল টাই-ইন পয়েন্টগুলিতে অবিচ্ছিন্ন স্প্রিং সাপোর্টের সাথে একসাথে কাজ করে, নিশ্চিত করে যে কোল্ড পাইপ সম্পূর্ণরূপে সমর্থিত এবং সর্বত্র সম্পূর্ণরূপে উত্তাপযুক্ত।
| প্যারামিটার আইটেম | সাধারণ মান/একক |
| পরিষেবার তাপমাত্রা | -196°C থেকে +120°C |
| নিরোধক উপাদান | এইচডিপিইউ (উচ্চ ঘনত্বের পলিউরেথেন) / পলিসোসায়ানুরেট (পিআইআর) / পারমালি |
| নিরোধক ঘনত্ব | 160kg/m³, 224kg/m³, 320kg/m³ |
| কম্প্রেসিভ স্ট্রেন্থ | ≥ 2.5 MPa / 5.0 MPa |
| তাপ পরিবাহিতা | ≤ 0.035 W/(m·K) @ 24°C |
| দোলনা/জুতার উপাদান | স্টেইনলেস স্টিল (SS304/SS316L) / লো টেম্প কার্বন স্টিল (A333 Gr.6) |
| বাষ্প বাধা | বিউটাইল রাবার / মাইলার / অ্যালুমিনিয়াম ফয়েল |
| শিখা প্রতিবন্ধকতা | ক্লাস B1 / ASTM E84 ক্লাস A |
| স্ট্যান্ডার্ড কমপ্লায়েন্স | CINI স্ট্যান্ডার্ড, MSS SP-58 |
| বাষ্প বাধা উপাদান | বিউটাইল রাবার/মাইলার/আলু-ফয়েল |
| বাষ্প ব্যাপ্তিযোগ্যতা | ≤ 0.02 পার্ম-ইঞ্চি (ASTM E96 মান মেনে চলে) |
| সিলিং/বন্ধন | উচ্চ শক্তি ক্রায়োজেনিক আঠালো |
| বিরোধী ঘনীভবন | 100% Hermetically সিল করা |
ANSI/MSS SP-58 - পাইপ সাপোর্ট এবং হ্যাঙ্গার
ASME B31.3 এবং B31.1 - প্রক্রিয়া এবং পাওয়ার পাইপিং
EN 13480 - ধাতব শিল্প পাইপিং (যেখানে প্রযোজ্য)
GB/T 17116 – পাইপ সমর্থনের জন্য চাইনিজ স্ট্যান্ডার্ড
আমাদের কারখানার মানের সিস্টেম ISO 9001:2015-এ প্রত্যয়িত, এবং আমরা প্রতিটি অর্ডারের সাথে সম্পূর্ণ উপাদান সনাক্তযোগ্যতা প্রদান করি। LNG এবং ক্রায়োজেনিক প্রকল্পগুলির জন্য, আমরা ইস্পাত উপাদানগুলির জন্য নিম্ন-তাপমাত্রার প্রভাব পরীক্ষার শংসাপত্রগুলিও অন্তর্ভুক্ত করতে পারি।
প্রশ্ন 1: আমার কী ইনসুলেশন বেধ দরকার তা আমি কীভাবে জানব?
সাপোর্টের ইনসুলেশন বেধটি পাইপের ইনসুলেশন বেধের সাথে মিলিত হওয়া উচিত, অথবা ফাঁক তৈরি করা এড়াতে সামান্য কম (কিন্তু বেশি নয়) হওয়া উচিত। আপনার পাইপে 80 মিমি ফোম গ্লাস থাকলে, আমরা জুতার ভিতরে কমপক্ষে 70-80 মিমি নিরোধক রাখব। সঠিক সংখ্যা তাপ পরিবাহিতা প্রয়োজনীয়তা এবং পৃষ্ঠের ঘনীভবনের ঝুঁকির উপর নির্ভর করে। আমাদের আপনার নিরোধক স্পেসিফিকেশন পাঠান, এবং আমরা এটি মেলে।
প্রশ্ন 2: প্রি-ইনসুলেটেড পাইপ কি হট লাইনগুলি পরিচালনা করতে সহায়তা করে, নাকি সেগুলি শুধুমাত্র ঠান্ডার জন্য?
উভয়. তারা বাষ্প এবং গরম তেলের লাইনে তাপের ক্ষতি রোধ করে ঠিক সেইসাথে তারা ঠান্ডা লাইনে ঘনীভবন প্রতিরোধ করে। 200 ডিগ্রি সেলসিয়াসের উপরে উচ্চ-তাপমাত্রার প্রয়োগের জন্য, আমরা খনিজ উল বা ক্যালসিয়াম সিলিকেটের মতো নিরোধক উপাদান নির্বাচন করি যা উচ্চ তাপমাত্রায় ক্ষয় হবে না।
প্রশ্ন 3: এই সমর্থনগুলি কি ফিল্ড-ওয়েল্ডযোগ্য, নাকি এগুলি সম্পূর্ণ সমাবেশ হিসাবে আসে?
আমাদের প্রি-ইনসুলেটেড সাপোর্টগুলি সাধারণত ঢালাই বা পাইপে আটকানোর জন্য প্রস্তুত সম্পূর্ণ সমাবেশ হিসাবে সরবরাহ করা হয়। ইনসুলেশন ব্লকটি স্টিলের স্যাডেলে আগে থেকে বন্ধন করা হয় এবং বাষ্প বাধা ফ্যাক্টরি-সিল করা হয়। সাইটে একটি আদর্শ জুতার চারপাশে একটি নিরোধক বাক্স তৈরি করার তুলনায় এটি প্রচুর পরিমাণে ক্ষেত্র শ্রম বাঁচায়।
প্রশ্ন 4: আপনি কি একটি স্লাইডিং প্রি-ইনসুলেটেড পাইপ সমর্থন ডিজাইন করতে পারেন?

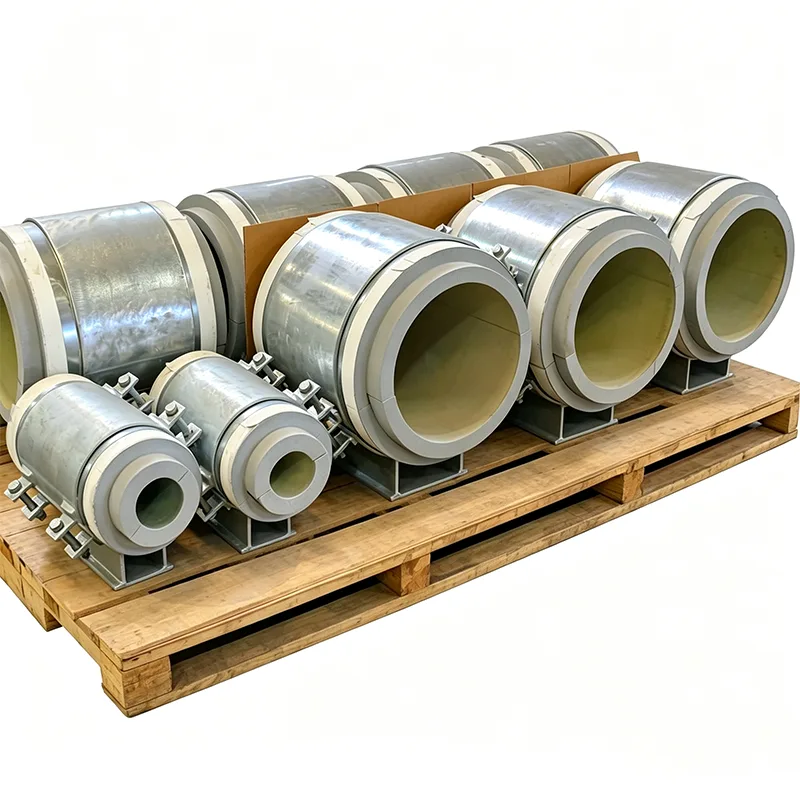

হ্যাঁ। আমরা একটি PTFE স্লাইড প্লেটকে বেস প্লেটের নিচের অংশে বন্ড করি, অথবা একটি পালিশ স্টেইনলেস স্টিলের পৃষ্ঠ প্রদান করি। এটি সম্পূর্ণরূপে উত্তাপ থাকার সময় পাইপটিকে অক্ষীয়ভাবে সরাতে দেয়। আমরা আপনার পাইপ স্ট্রেস আন্দোলনের প্রয়োজনীয়তার জন্য ডিজাইন করা পার্শ্বীয় স্টপ সহ নির্দেশিত সংস্করণও অফার করি।
প্রশ্ন 5: আপনি কীভাবে নিরোধক ক্ষতি না করে এগুলি পাঠাবেন?
নিরোধক ব্লকটি স্টিলের স্যাডলের ভিতরে পুনরুদ্ধার করা হয় এবং বেস প্লেট দ্বারা সুরক্ষিত থাকে। এছাড়াও আমরা অস্থায়ী প্রান্ত সুরক্ষা যোগ করি এবং প্রতিটি সমর্থনকে একটি কাঠের ক্রেটে বা নিরোধকের চারপাশে ফোম প্যাডিং সহ একটি প্যালেটে প্যাক করি। আমরা এর মধ্যে হাজার হাজার মধ্যপ্রাচ্য এবং দক্ষিণ-পূর্ব এশিয়ায় পাঠিয়েছি এবং ঘনীভবন-ক্ষতিগ্রস্ত নিরোধক আমরা দেখতে পাই এমন কোনো সমস্যা নয়।
প্রতিটি প্রি-ইনসুলেটেড পাইপ সমর্থন চেকের মধ্য দিয়ে যায় যা একটি মাত্রিক পরিদর্শনের বাইরে যায়:
নিরোধক ব্যাচের কম্প্রেসিভ শক্তি যাচাইকরণ
বদ্ধ-কোষ ফেনার জন্য জল শোষণ পরীক্ষা (প্রতি ASTM C272 বা অনুরূপ)
নিরোধক এবং ইস্পাত স্যাডলের মধ্যে বন্ড অখণ্ডতা (ভিজ্যুয়াল এবং যান্ত্রিক ট্যাপ পরীক্ষা)
স্যাডল ব্যাসার্ধ, বেস সমতলতা, এবং বল্টু গর্ত প্রান্তিককরণের মাত্রিক চেক
বাষ্প বাধা ধারাবাহিকতা পরিদর্শন
সমালোচনামূলক বা প্রোটোটাইপ অর্ডারের জন্য পূর্ণ সমাবেশে লোড-ভারবহন পরীক্ষা
ডকুমেন্টেশনে ইস্পাত এবং নিরোধকের জন্য উপাদান শংসাপত্র, একটি পরীক্ষার সারাংশ এবং প্যাক করার আগে প্রতিটি ট্যাগ করা সমর্থনের একটি ফটো রেকর্ড অন্তর্ভুক্ত রয়েছে।
প্রি-ইনসুলেটেড পাইপ সমর্থন প্রায় সবসময়ই কাস্টম। আমরা তৈরি করেছি কিছু বৈচিত্র:
বড় ব্যাসের এলএনজি পাইপের জন্য বড় আকারের স্যাডল (60" পর্যন্ত)
উল্লম্ব রাইজার সমন্বিত নিরোধক ব্লকের সাথে সমর্থন করে
স্থির পয়েন্টের জন্য অ্যাঙ্কর-টাইপ প্রাক-ইনসুলেটেড সমর্থন
ফায়ার-রেটেড জোনের জন্য অগ্নি-প্রতিরোধী নিরোধক (খনিজ উল বা ইনটুমেসেন্ট-লেপা ফোম)
উপকূলীয় বা অফশোর ইনস্টলেশনের জন্য স্টেইনলেস স্টীল স্যাডল এবং হার্ডওয়্যার
কাটিং ছাড়াই বিদ্যমান লাইভ লাইনে রেট্রোফিট করার জন্য স্প্লিট-শেল ডিজাইন
আমাদের সমর্থনের চারপাশে আপনার নিরোধক ফিট করার দরকার নেই। আমরা আপনার নিরোধকের চারপাশে সমর্থন তৈরি করব।
সর্বদা বাষ্প বাধা বিবেচনা করুন. ঠাণ্ডা রেখায়, সীলটি নিখুঁত না হলে আর্দ্রতা নিরোধক ব্লকে প্রবেশ করবে এবং একবার নিরোধক ভিজে গেলে, এর তাপীয় কার্যক্ষমতা একটি পাহাড় থেকে নেমে যায়। আমরা প্রান্ত সিল করার সাথে অতিরিক্ত যত্ন নিই, এবং আমরা সাইট টিমকে ঢালাইয়ের আগে এবং পরে বাধা পরিদর্শন করার পরামর্শ দিই।
উল্লম্ব পাইপিং-এ, একটি পূর্ব-অন্তরক পাইপ সমর্থনের জন্য অনুভূমিক থেকে আলাদা লোড-ট্রান্সফার ব্যবস্থার প্রয়োজন হতে পারে। নিরোধক ব্লক অনুভূমিক রেখাগুলির জন্য কম্প্রেশনে সম্পূর্ণ ওজন বহন করে, কিন্তু উল্লম্ব রেখাগুলির জন্য, সমর্থনের জন্য প্রায়ই একটি ইস্পাত শিয়ার কলার প্রয়োজন যা নিরোধকের মাধ্যমে জড়িত। আমরা ডিজাইনে এটি অন্তর্ভুক্ত করতে পারি।
যদি পাইপটি হাইড্রোটেস্ট করা হয় তবে বিবেচনা করুন যে পাইপটি পরীক্ষার সময় পরিবেষ্টিত তাপমাত্রায় থাকবে এবং ঘামতে পারে। এটি স্বাভাবিক, তবে এটি প্রথমবারের মতো অনেক সাইট টিম সমর্থনে ঘনীভূত হতে দেখে। এটি ব্যাখ্যা করে ইনস্টলেশন ম্যানুয়ালটিতে একটি নোট অনেক অপ্রয়োজনীয় প্রশ্ন সংরক্ষণ করতে পারে।
অর্ডার দেওয়ার সময়, আমাদের পাইপের সময়সূচী, নিরোধকের ধরন এবং বেধ এবং নকশার গতিবিধি (যদি স্লাইডিং হয়) দিন। এই তিনটি ডেটা পয়েন্ট আমাদেরকে প্রথম উদ্ধৃতিতে একটি প্রযুক্তিগতভাবে ভালো ডিজাইনের প্রস্তাব করা যাক, সামনে পিছনে না।

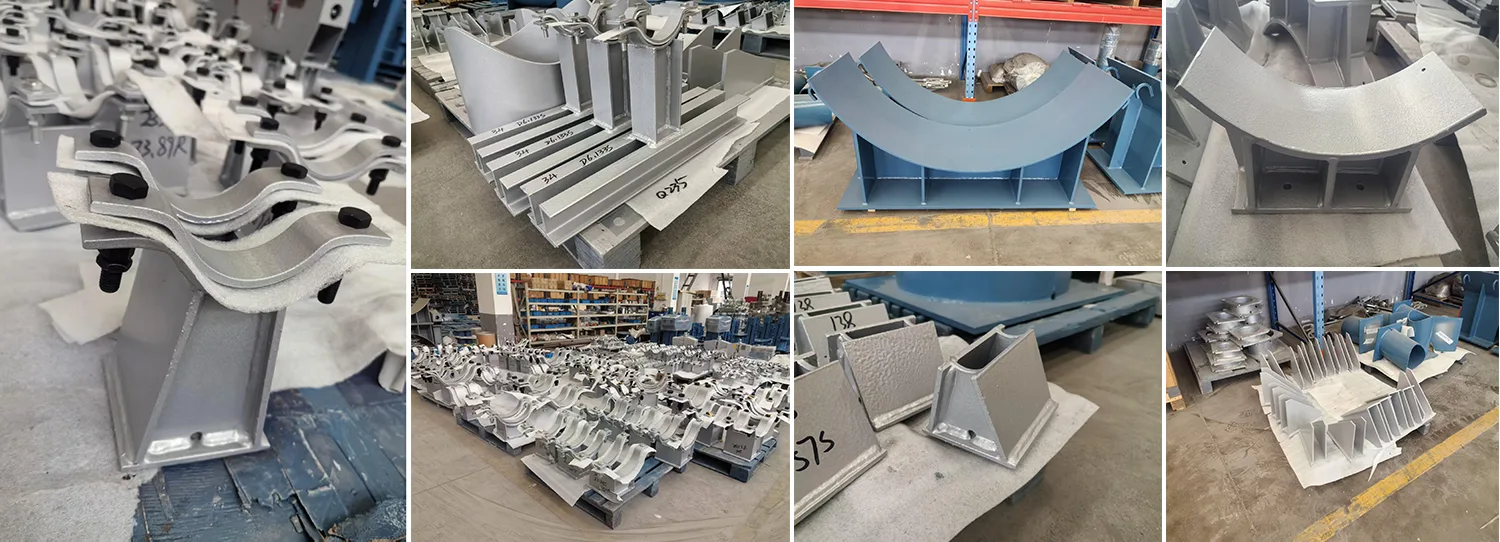

একটি প্রি-ইনসুলেটেড পাইপ সাপোর্ট স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং থার্মাল ডিজাইনের সংযোগস্থলে বসে। যেকোন একটি অংশই ভুল হয়ে যায়, এবং সাপোর্টটি হয় যান্ত্রিকভাবে ব্যর্থ হয় বা আর্দ্রতা ভিজিয়ে দেয় এবং অন্তরক বন্ধ করে দেয়। আমরা 14 বছর ধরে উভয় অংশই সঠিকভাবে পেয়ে আসছি, এবং ইয়াংজুতে আমাদের কারখানায় এইগুলি দক্ষতার সাথে তৈরি করার জন্য উত্পাদন লাইন সেট আপ করা হয়েছে — ইস্পাতের জিন কাটা থেকে নিরোধক বন্ধন এবং বাষ্প বাধা সিল করা পর্যন্ত।
আমাদের অর্ডারগুলির 70% এর বেশি গ্রাহকদের কাছ থেকে আসে যারা আমাদের একবার পরীক্ষা করে আবার ফিরে আসতে থাকে। আমরা বিশ্বব্যাপী প্রি-ইনসুলেটেড সাপোর্ট পাঠাই, প্রায়শই আমাদের পাইপ সাপোর্ট, স্প্রিং হ্যাঙ্গার এবং কনস্ট্যান্ট স্প্রিং সাপোর্টের সাথে বান্ডিল করা হয় যাতে পুরো পাইপ সাপোর্ট প্যাকেজ একসাথে আসে, ট্যাগ করা হয় এবং ইনস্টলেশনের জন্য প্রস্তুত থাকে।
আপনার পরবর্তী প্রজেক্টে যদি কোল্ড লাইন, ক্রায়োজেনিক লাইন বা উত্তাপযুক্ত গরম লাইন থাকে যেগুলির সমর্থন পয়েন্টগুলিতে যথাযথ তাপীয় বিচ্ছিন্নতা প্রয়োজন, তাহলে আমাদের আপনার নিরোধক বৈশিষ্ট্য এবং পাইপ সমর্থন তালিকা পাঠান। আমরা একটি পরিষ্কার ডেলিভারির সময়সূচী সহ একটি কারখানা-সরাসরি উদ্ধৃতি তৈরি করব। বরাবরের মতো, আপনাকে আমাদের কারখানা পরিদর্শন করার জন্য স্বাগত জানাই এবং তারা পাঠানোর আগে আমরা কীভাবে এই সমর্থনগুলি তৈরি করি এবং পরীক্ষা করি তা দেখুন।
