শিল্প পাইপলাইনের অবস্থান এবং কাঠামোগত স্থিতিশীলতার জন্য নির্ভরযোগ্য পাইপ সমর্থন করে

এতিয়ানশুন, আমরা যতদিন ধরে ব্যবসা করছি — 14 বছর ধরে পাইপ সাপোর্ট তৈরি করছি। স্প্রিং সমর্থন করে এমন চলমান অংশগুলি তাদের নাও থাকতে পারে, তবে অনেক উপায়ে, অনমনীয় পাইপ সমর্থনগুলি একটি বড় দায়িত্ব বহন করে। একটি স্প্রিং ইউনিট কয়েক মিলিমিটার ভ্রমণের ভুল পরিচালনা করতে পারে এবং এখনও কাজ করে। একটি পাইপ সাপোর্ট যা ছোট আকারের, খারাপভাবে ঢালাই করা, বা ভুল উপাদানে নির্দিষ্ট করা হঠাৎ করে ব্যর্থ হতে পারে, এবং যখন এটি হয়, তখন পাইপটি তার সাথে চলে যায়। এই কারণেই আমরা প্রতিটি পাইপ সাপোর্ট অর্ডারকে একই যত্নের সাথে বিবেচনা করি যা আমরা আমাদের আরও জটিলকে দেইধ্রুবক বসন্ত সমর্থন করেএবং পরিবর্তনশীল বসন্ত ইউনিট।

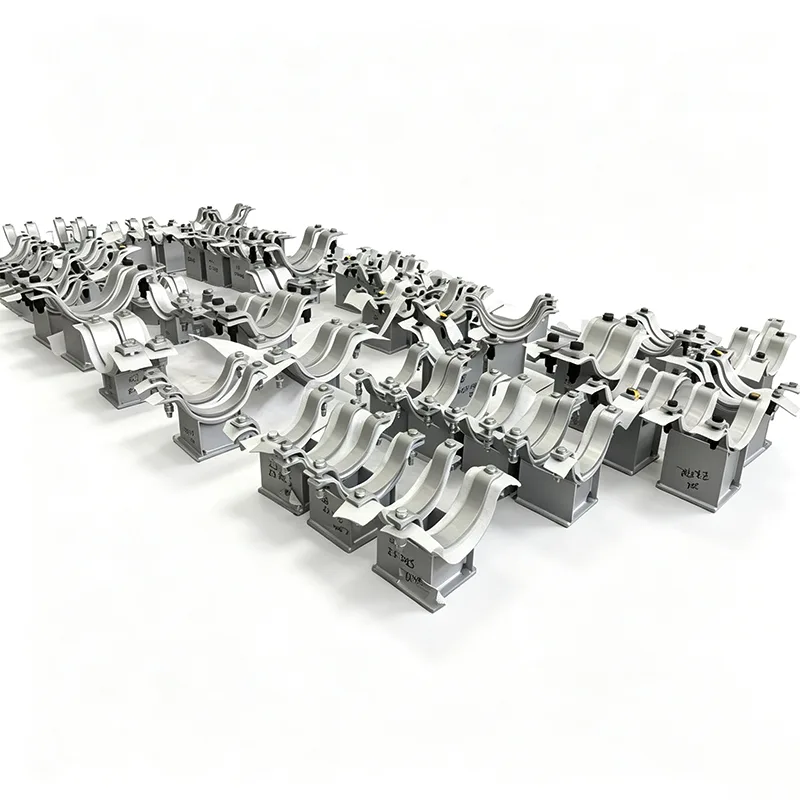

একটি পাইপ সাপোর্টের কাজ বর্ণনা করা সহজ, প্রতিবার সঠিক হওয়া কঠিন: পাইপটিকে অবস্থানে রাখা, এর ওজন বহন করা এবং পাইপিং স্পেসিফিকেশনের চাহিদা অনুযায়ী এটিকে গাইড বা নোঙ্গর করা। আমরা বিস্তৃত পরিসর তৈরি করি — বেসিক বিম-মাউন্ট করা পাইপ ক্ল্যাম্প এবং টি-পোস্ট থেকেপাইপ জুতাকাস্টম-ইঞ্জিনিয়ারড স্লাইড প্লেট এবং হেভি-ডিউটি ​​ট্রুনিয়ন সাপোর্টে। এগুলি আমাদের জন্য অফ-দ্য-শেল্ফ ক্যাটালগ অংশ নয়; আমরা আপনার পাইপের আকার, নিরোধক বেধ, লোড ডেটা এবং ইনস্টলেশন পরিবেশ তৈরি করি।

কিভাবে পাইপ সাপোর্ট করে বড় সাপোর্ট ছবিতে ফিট করে

যেকোন পাইপের র‌্যাকের নিচে হাঁটুন এবং আপনি একটি মিশ্রণ দেখতে পাবেন: অনমনীয় পাইপ ডেডওয়েট গ্রহণ এবং পার্শ্বীয় আন্দোলনকে গাইড করতে সমর্থন করে, স্প্রিং হ্যাঙ্গার বা পরিবর্তনশীল স্প্রিং যেখানে প্রয়োজন সেখানে উল্লম্ব ভ্রমণকে শোষণ করতে সমর্থন করে। একটি ছাড়া অন্য কাজ করে না। একটি পাইপ সমর্থন যা ভুল জায়গায় খুব শক্ত হয় তা স্ট্রেসকে সরাসরি একটি ফ্ল্যাঞ্জ বা একটি জাহাজের অগ্রভাগে স্থানান্তর করতে পারে। এই কারণেই আপনি যখন আমাদের একটি তদন্ত পাঠান তখন আমাদের প্রকৌশলীরা সর্বদা সম্পূর্ণ সমর্থন স্কিমটি দেখেন — এবং কেন আমরা কোল্ড লাইনের জন্য একটি প্রি-ইনসুলেটেড পাইপ সমর্থন বা দীর্ঘ সোজা দৌড়ের জন্য একটি নির্দেশিত জুতার পরামর্শ দিতে দ্বিধা করি না যার জন্য নিয়ন্ত্রিত অক্ষীয় চলাচলের প্রয়োজন হয়৷

উপকরণ এবং সমাপ্তি আমরা স্টক এবং ব্যবহার

আমরা কার্বন স্টিল, স্টেইনলেস স্টিল এবং অ্যালয় স্টিল প্লেট, পাইপ এবং স্ট্রাকচারাল অংশগুলির একটি বিস্তৃত ইনভেনটরি রাখি যাতে আমরা দ্রুত পাইপ সাপোর্ট ফ্যাব্রিকেশনকে ঘুরিয়ে দিতে পারি। নীচের সারণীতে আমরা প্রায়শই যে উপকরণগুলি ব্যবহার করি তা তালিকাভুক্ত করে:

সমস্ত কাঠামোগত ঢালাই প্রত্যয়িত ওয়েল্ডার দ্বারা সঞ্চালিত হয়, এবং আমরা দোকান থেকে বের হওয়ার আগে প্রতিটি সমর্থনে ভিজ্যুয়াল এবং ডাইমেনশনাল চেক করি। আপনার প্রজেক্টের জন্য নির্দিষ্ট ওয়েল্ডে NDT (PT, MT, বা UT) প্রয়োজন হলে, আমরা সেটিকে সুযোগে অন্তর্ভুক্ত করতে পারি।

মানদণ্ড যা আমাদের পাইপ সমর্থন করে

আমরা প্রতিদিন নিম্নলিখিত আন্তর্জাতিক কোডগুলিতে কাজ করি:

ANSI/MSS SP-58 - পাইপ সাপোর্ট এবং হ্যাঙ্গার

ASME B31.3 এবং B31.1 - প্রক্রিয়া এবং পাওয়ার পাইপিং

ASME সেকশন IX – ওয়েল্ডিং যোগ্যতা

EN 1090 - স্ট্রাকচারাল স্টিল (যেখানে সিই মার্কিংয়ের জন্য প্রয়োজন)

GB/T 17116 – চীনা জাতীয় মান

আমাদের ISO 9001:2015 সিস্টেম সমগ্র উত্পাদন শৃঙ্খলকে কভার করে এবং কাঁচা ইস্পাত তাপ সংখ্যা থেকে চূড়ান্ত সমর্থন সমাবেশ ট্যাগ পর্যন্ত উপাদানের সন্ধানযোগ্যতা বজায় রাখা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: আপনি কি আমাদের বিদ্যমান পাইপ সমর্থন স্ট্যান্ডার্ড অঙ্কনগুলির সাথে মেলে?

হ্যাঁ, এভাবেই আমাদের বেশিরভাগ অর্ডার আসে। আপনার স্ট্যান্ডার্ড সাপোর্ট ড্রয়িং, আইসোমেট্রিক্স, বা শুধুমাত্র একটি মার্ক-আপ পাইপ সাপোর্ট শিডিউল আমাদের পাঠান এবং আমরা সেই সঠিক মাত্রাগুলি তৈরি করব। আমরা নিয়মিত ইপিসি স্ট্যান্ডার্ড লাইব্রেরির সাথে কাজ করি।

প্রশ্ন 2: একটি পাইপ জুতা এবং একটি পাইপ সমর্থন মধ্যে পার্থক্য কি?

দৈনন্দিন কথোপকথনে, লোকেরা প্রায়শই শব্দগুলিকে বিনিময়যোগ্যভাবে ব্যবহার করে। কঠোরভাবে বলতে গেলে, একটি পাইপ জুতা হল একটি নির্দিষ্ট ধরনের পাইপ সমর্থন — একটি স্টিলের প্রোফাইল যা পাইপের নীচে ঢালাই করা হয় যাতে এটি কাঠামোগত ইস্পাত থেকে উঠতে পারে। একটি পাইপ সমর্থন হল বিস্তৃত পরিবার যাতে জুতা, ক্ল্যাম্প, গাইড, ট্রুনিয়ন এবং হ্যাঙ্গার রড অ্যাসেম্বলি অন্তর্ভুক্ত থাকে। আমরা পাইপ জুতা এবং সম্পূর্ণ পাইপ সমর্থন সমাবেশ উভয় উত্পাদন.

প্রশ্ন 3: আপনি কীভাবে উত্তাপ বা ঠান্ডা লাইনগুলি পরিচালনা করবেন?

গরম উত্তাপযুক্ত লাইনের জন্য, আমরা নিরোধক পরিষ্কার করতে জুতার উচ্চতা বাড়াই। ঠান্ডা বা ক্রায়োজেনিক লাইনের জন্য, আমরা ঠান্ডা স্থানান্তর এবং ঘনীভবন রোধ করার জন্য জুতার মধ্যে বাঁধা একটি অনমনীয় ফোম ব্লক সহ প্রি-ইনসুলেটেড পাইপ সমর্থন সরবরাহ করি। আমাদের ইনসুলেশন বেধ এবং উপাদান বলুন, এবং আমরা সেই অনুযায়ী জুতা ডিজাইন করব।

প্রশ্ন 4: পাইপ সমর্থনের ব্যাচের জন্য আপনার লিড টাইম কত?

স্ট্যান্ডার্ড কার্বন ইস্পাত সমর্থন করে: 15-25 দিন, পরিমাণের উপর নির্ভর করে। স্টেইনলেস স্টিল বা বড়, জটিল সমাবেশ: 25-35 দিন। একটি প্রজেক্টের সময়সূচীর সাথে আবদ্ধ বাল্ক অর্ডারের জন্য, আমরা আপনার নির্মাণ ক্রম অনুসারে ডেলিভারিগুলি ফেজ করতে পারি।

প্রশ্ন 5: আপনি কি স্ট্রাকচারাল এম্বেড প্লেট এবং টি-পোস্ট সরবরাহ করেন?

আপনার প্রকল্পের প্রয়োজন হলে আমরা করতে পারি। সাধারণত, পাইপ সমর্থনগুলি পাইপ এবং কাঠামোর মধ্যে ইন্টারফেস। আপনার যদি এম্বেড প্লেট, বেস প্লেট বা টি-পোস্ট স্টিলেরও প্রয়োজন হয়, তাহলে আমরা সবকিছু একসাথে প্যাকেজ করতে পারি, যা সাইট লজিস্টিককে সহজ করে।

পরীক্ষা এবং গুণমান পরীক্ষা

পাইপ সমর্থনে চলমান অংশ নাও থাকতে পারে, তবে আমরা এখনও একটি কাঠামোগত মান নিয়ন্ত্রণ প্রক্রিয়া চালাই:

মিল সার্টিফিকেট বিরুদ্ধে ইনকামিং উপাদান যাচাই

কাটিয়া এবং তুরপুন পরে মাত্রিক চেক

ঢালাই করার আগে ফিট-আপ পরিদর্শন

ভিজ্যুয়াল ওয়েল্ড পরিদর্শন, প্লাস অতিরিক্ত NDT উল্লেখ করা থাকলে

সমাপ্ত সমাবেশ উপর মাত্রিক এবং কোণ চেক

সারফেস ফিনিস এবং লেপ পরিদর্শন

প্রতিটি চালানের সাথে একটি ডেলিভারি নোট থাকে যা প্রতিটি সমর্থনকে তার ট্যাগ নম্বর দ্বারা তালিকাভুক্ত করে, যাতে আপনার সাইট টিম অনুমান ছাড়াই আইসোমেট্রিক অঙ্কনের অংশগুলিকে মেলাতে পারে৷

কাস্টমাইজেশন আমরা প্রতিদিন করি

কিছু পাইপ সমর্থন সম্পূর্ণরূপে আদর্শ অংশ হিসাবে আমাদের কারখানা ছেড়ে. সাধারণ কাস্টমাইজেশন অন্তর্ভুক্ত:

পুরু নিরোধক বা ফায়ারপ্রুফিংয়ের জন্য বর্ধিত জুতার উচ্চতা

কম-ঘর্ষণ স্লাইডিংয়ের জন্য PTFE প্যাড সহ সামঞ্জস্যযোগ্য স্লাইড বেস

অফশোর এবং উপকূলীয় ইনস্টলেশনের জন্য স্টেইনলেস স্টীল হার্ডওয়্যার

বিশেষ লোড রেটিং — আমরা 40-ইঞ্চি ব্যাসের পাইপ বহনকারী বড়-বোর লাইনের জন্য পাইপ সমর্থন তৈরি করেছি

আন্তঃকম্প্রেসার পাইপিংয়ের জন্য নিওপ্রিন আস্তরণ সহ কম্পন-বিরোধী ক্ল্যাম্প

উচ্চ-তাপমাত্রার খাদ চুল্লি এবং সংস্কারক লাইনের জন্য সমর্থন করে

আপনি একটি ক্যাটালগে যা আছে তা সীমাবদ্ধ নন। আমাদের আপনার প্রয়োজনীয়তা পাঠান, এবং আমরা আপনার যা প্রয়োজন ঠিক তা তৈরি করব।

আমাদের দোকানের ফ্লোর থেকে ব্যবহারিক নোট

কয়েক বছর ধরে আমরা কিছু জিনিস তুলেছি যা আপনাকে সাহায্য করতে পারে:

যদি আপনার পাইপটি হাইড্রোটেস্ট করা হয় তবে নিশ্চিত করুন যে পাইপ সমর্থনগুলি প্লাবিত ওজনের জন্য ডিজাইন করা হয়েছে। অনেক সমর্থন ব্যর্থতা পরীক্ষার সময় ঘটে, অপারেশনের সময় নয়।

দীর্ঘ পাইপ র্যাকে, ওভার-গাইডিং এড়িয়ে চলুন। অক্ষীয় আন্দোলনের জন্য জায়গা ছেড়ে দিন। আপনার পাইপের চাপের সীমার মধ্যে প্রতিক্রিয়া লোড রাখতে আমরা আমাদের জুতার ডিজাইনে ঘর্ষণ সহগ সহ স্লাইড প্লেটগুলিকে অন্তর্ভুক্ত করতে পারি।

যদি পাইপ সাপোর্ট আগুনের সংস্পর্শে আসে, তাহলে একটি অগ্নি-প্রতিরোধী আবরণ বা এমন একটি নকশা নির্দিষ্ট করুন যা প্রয়োজনীয় ফায়ার রেটিং সময়ের মধ্যে ভেঙে পড়বে না। আমরা ব্যবহারিক বিকল্পের বিষয়ে পরামর্শ দিতে পারি।

স্টেইনলেস স্টিলের পাইপের জন্য, যোগাযোগ বিন্দুতে গ্যালভানিক ক্ষয় এড়াতে সর্বদা স্টেইনলেস স্টীল সমর্থন উপাদান বা অন্তত একটি নন-মেটালিক লাইনার (PTFE বা neoprene) ব্যবহার করুন।

কেন আপনার পাইপ সমর্থনের জন্য Tianshun চয়ন করুন?

আমরা এমন কোনো পরিবেশক নই যে গুদাম থেকে যন্ত্রাংশ বাছাই করে। আমরা এমন একটি কারখানা যা ইস্পাত কাটা, ঝালাই সমাবেশ, মেশিন যোগাযোগ পৃষ্ঠ, আবরণ প্রয়োগ, এবং সরাসরি আপনার সাইট বা একত্রীকরণকারী জাহাজ. আমাদের দল ক্ষেত্রটিতে যথেষ্ট পাইপ সমর্থন ব্যর্থতা দেখেছে যে তৈরির সময় একটু অতিরিক্ত যত্ন লাইনের নিচে একটি বড় পার্থক্য করে।

আপনার বিশটি সাধারণ ঢালাইযুক্ত জুতা বা স্লাইড প্লেট সহ দুইশত জটিল নির্দেশিত সমর্থনের প্রয়োজন হোক না কেন, আমরা ইস্পাত কাটা শুরু করার আগে আপনার অনুমোদনের জন্য আমরা আপনাকে ফ্যাক্টরি-সরাসরি মূল্য, একটি বাস্তবসম্মত ডেলিভারি সময়সূচী এবং তৈরি করা অঙ্কনগুলির একটি সেট দেব। আমাদের ব্যবসার 70% এরও বেশি গ্রাহকদের কাছ থেকে আসে যারা একবার অর্ডার করেছিল এবং অন্য সরবরাহকারীকে যোগ্য করার জন্য কখনই বিরক্ত হয়নি।

আপনার পরবর্তী প্রজেক্ট যদি পাইপ সাপোর্ট, পাইপ জুতা বা প্রি-ইনসুলেটেড পাইপ সাপোর্টের জন্য কল করে, তাহলে আমাদের আপনার সহায়তা তালিকা বা মানক অঙ্কন পাঠান। আমরা সাধারণত 24 ঘন্টার মধ্যে একটি বিশদ উদ্ধৃতি ফেরত দেব। এবং সর্বদা হিসাবে, ইয়াংজুতে আমাদের কারখানা পরিদর্শন করতে এবং আমরা কীভাবে জিনিসগুলি তৈরি করি তা দেখতে আপনাকে স্বাগত জানাই।
