পাইপলাইন সম্প্রসারণ জয়েন্টগুলি পাইপিং সিস্টেমে ইনস্টল করা নমনীয় উপাদান যা তাপীয় সম্প্রসারণ এবং সংকোচনের ফলে সৃষ্ট মাত্রিক পরিবর্তনগুলি শোষণ করে, সেইসাথে কম্পনকে স্যাঁতসেঁতে করতে, শব্দ কমাতে এবং ছোটখাট ইনস্টলেশনের ভুল ত্রুটির জন্য ক্ষতিপূরণ দিতে। সম্প্রসারণ জয়েন্টগুলি ছাড়া, দীর্ঘ পাইপের দৌড়ে তাপীয় বৃদ্ধি প্রচুর চাপ তৈরি করবে যা পাম্প, ভালভ, অগ্রভাগ এবং পাইপ নিজেই ক্ষতি করতে পারে।ইয়াংজু তিয়ানশুন পাইপলাইন প্রযুক্তিসম্প্রসারণ জয়েন্টগুলির তিনটি প্রধান পরিবার তৈরি করে - ধাতব বেল, রাবার এবং ফ্যাব্রিক - প্রতিটি নির্দিষ্ট চাপ, তাপমাত্রা এবং মিডিয়া অবস্থার জন্য প্রকৌশলী।

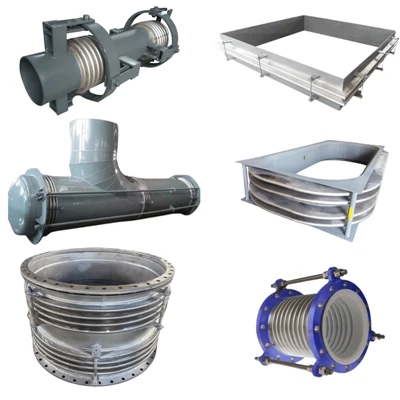

ধাতব সম্প্রসারণ জয়েন্টগুলি, যাকে বেলোস এক্সপেনশন জয়েন্টও বলা হয়, এক বা একাধিক জটিল স্টেইনলেস স্টিলের বেলো উপাদানগুলি থেকে তৈরি করা হয় যা প্রান্তের ফিটিং যেমন ফ্ল্যাঞ্জ, ওয়েল্ড এন্ড বা থ্রেডেড সংযোগগুলির সাথে মিলিত হয়। এগুলি চাপযুক্ত পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে এবং পৃথকভাবে বা সংমিশ্রণে অক্ষীয়, পার্শ্বীয় এবং কৌণিক আন্দোলনকে শোষণ করতে পারে।
কনফিগারেশনগুলি সাধারণ একক-অক্ষীয় ইউনিট থেকে জটিল বাঁধা, সার্বজনীন, কব্জা, এবং চাপ-ভারসাম্যযুক্ত ডিজাইনের পরিসর যা চাপ থ্রাস্ট ধারণ করে বা নির্দিষ্ট প্লেনে চলাচল সীমাবদ্ধ করে। বেলোগুলি সাধারণত 304, 321, বা 316L স্টেইনলেস স্টিল থেকে তৈরি হয়, যার মধ্যে উচ্চ-খাদ বিকল্প যেমন ইনকোনেল বা হ্যাস্টলয় ক্ষয়কারী বা উচ্চ-তাপমাত্রার পরিষেবার জন্য উপলব্ধ। প্রেসার রেটিংগুলি ব্যাস এবং বেলো প্লাই কাউন্টের উপর নির্ভর করে কয়েকশ বার পর্যন্ত সম্পূর্ণ ভ্যাকুয়ামকে কভার করে।
| প্যারামিটার আইটেম | সাধারণ মানের উদাহরণ |
| নামমাত্র ব্যাস (DN) | DN50 - DN3000 (অ-মানক মাত্রা অঙ্কন অনুযায়ী তৈরি করা যেতে পারে।) |
| নকশা চাপ (PN) | PN10, PN16, PN25, PN40 |
| ডিজাইন তাপমাত্রা | -196°C থেকে +800°C |
| বেলো উপাদান | SS304, SS316L, Inconel 625 |
| সংযোগের ধরন | ফ্ল্যাঞ্জ, ওয়েল্ডিং |
| চলাচলের ক্ষমতা | অক্ষীয়, পার্শ্বীয়, কৌণিক (মিমি/°) |
| ক্লান্তি জীবন | 1000, 3000, 5000 সাইকেল |
রাবার সম্প্রসারণ জয়েন্টগুলি নিম্ন-চাপ প্রয়োগের জন্য ধাতব ইউনিটগুলির একটি হালকা ওজনের, কম্পন-স্যাঁতসেঁতে বিকল্প অফার করে। ইপিডিএম, এনবিআর, নিওপ্রিন বা পিটিএফই-রেখাযুক্ত ভেরিয়েন্টের মতো চাঙ্গা সিন্থেটিক রাবার থেকে নির্মিত, এগুলি তাপীয় চলাচলকে শোষণ করে, গঠন-জনিত শব্দ কমিয়ে দেয় এবং পাইপিং এবং সরঞ্জামগুলির মধ্যে বিভ্রান্তির জন্য ক্ষতিপূরণ দেয়। এগুলি জল চিকিত্সা, HVAC, পাম্পিং স্টেশন এবং রাসায়নিক স্থানান্তর লাইনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে জারা প্রতিরোধ এবং শক শোষণ অগ্রাধিকার।

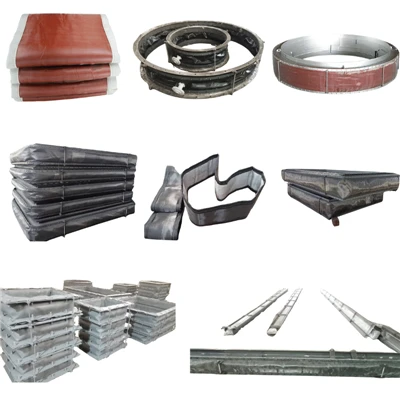

ফ্যাব্রিক বা অ ধাতব সম্প্রসারণ জয়েন্টগুলি প্রাথমিকভাবে নিম্ন-চাপের নালী এবং উচ্চ তাপমাত্রায় ফ্লু গ্যাস সিস্টেমের জন্য ডিজাইন করা হয়েছে। তারা উচ্চ-তাপমাত্রার কাপড়ের একাধিক স্তর, নিরোধক এবং ধাতু বা ইস্পাতের কাজ দ্বারা তৈরি সিলিং উপকরণ নিয়ে গঠিত। খুব কম বিক্রিয়া শক্তির সাথে প্রচুর পরিমাণে অক্ষীয়, পার্শ্বীয় এবং কৌণিক আন্দোলনকে শোষণ করতে সক্ষম, ফ্যাব্রিক জয়েন্টগুলি পাওয়ার প্লান্ট, বর্জ্য থেকে শক্তি সুবিধা, সিমেন্ট ভাটা এবং উপযুক্ত নিরোধক সহ 1,000 ডিগ্রি সেলসিয়াস এবং তার পরেও কাজ করে এমন শিল্প নিষ্কাশন সিস্টেমগুলিতে সাধারণ।
| প্যারামিটার টেবিল | সাধারণ মানের উদাহরণ |
| পরিষেবার তাপমাত্রা | 400°C-1000°C |
| অপারেটিং চাপ | ± 50 kPa (নিম্ন চাপ) |
| মিডিয়া/গ্যাস প্রকার | ফ্লু গ্যাস, গরম বাতাস, ক্ষয়কারী গ্যাস |
| ফ্যাব্রিক স্তর | PTFE, সিলিকন, সিরামিক ফাইবার |
| মুখোমুখি দৈর্ঘ্য | 200 মিমি - 500 মিমি (কাস্টমাইজযোগ্য) |
| ফ্রেম উপাদান | কার্বন ইস্পাত, Q235, SS304 |
আমাদের সম্প্রসারণ জয়েন্ট পরিসর DN25 (1 ইঞ্চি) থেকে DN4000 (160 ইঞ্চি) পর্যন্ত নামমাত্র ব্যাস এবং কাস্টম ফ্যাব্রিক ইউনিটের জন্য বড়। স্ট্যান্ডার্ড মুখোমুখি মাত্রা সাধারণ শিল্প নিয়ম অনুসরণ করে, এবং কাস্টম দৈর্ঘ্য, আন্দোলন ক্ষমতা, এবং শেষ কনফিগারেশন অর্ডার উত্পাদিত হয়. প্রতিটি জয়েন্ট হাইড্রোস্ট্যাটিক্যালি পরীক্ষিত এবং প্রযোজ্য হিসাবে চক্র-পরীক্ষিত, কয়েল থেকে সমাপ্ত সমাবেশ পর্যন্ত সম্পূর্ণ উপাদান সনাক্তকরণের সাথে।
সমস্ত সম্প্রসারণ জয়েন্টগুলি EJMA, ASME B31.1, ASME B31.3, EN 14917, এবং GB/T 12777 সহ আন্তর্জাতিক মান অনুসারে ডিজাইন এবং তৈরি করা হয়েছে৷ আমরা ISO 9001:2015 সার্টিফিকেশনও ধারণ করি এবং ইউরোপীয় বাজারের জন্য CE- চিহ্নিত ইউনিট সরবরাহ করতে পারি৷
পাইপ সাপোর্ট সিস্টেমের সাথে ইন্টিগ্রেশন
সম্প্রসারণ জয়েন্টগুলি প্রায় সর্বদা একটি সম্পূর্ণ পাইপিং নমনীয়তা বিশ্লেষণের অংশ হিসাবে নির্দিষ্ট করা হয়, স্প্রিং সমর্থন এবং অনমনীয় পাইপ সমর্থনের পাশাপাশি চলাচল এবং লোড উভয়ই নিয়ন্ত্রণ করতে কাজ করে। উল্লেখযোগ্য উল্লম্ব তাপীয় বৃদ্ধির সাথে লাইনে, পরিবর্তনশীল স্প্রিং হ্যাঙ্গার বা ধ্রুবক স্প্রিং হ্যাঙ্গারগুলি পাইপের ওজন বহন করে যখন সম্প্রসারণ জয়েন্ট অক্ষীয় এবং পার্শ্বীয় স্থানচ্যুতিকে শোষণ করে। জলের হাতুড়ি বা সিসমিক লোডিংয়ের মতো গতিশীল ঘটনাগুলির সাপেক্ষে সিস্টেমগুলির জন্য, হাইড্রোলিক স্নাবারগুলি প্রায়শই সম্প্রসারণ জয়েন্টগুলির সাথে সমান্তরালভাবে ইনস্টল করা হয় যাতে ধীরে ধীরে তাপীয় স্থানচ্যুতিকে অনুমতি দেওয়ার সময় আকস্মিক নড়াচড়া রোধ করা যায়।
আমাদের সম্পূর্ণ পণ্য পোর্টফোলিওতে পাইপ জুতা সমর্থন, ক্রায়োজেনিক এবং উচ্চ-তাপমাত্রার লাইনের জন্য প্রাক-ইনসুলেটেড পাইপ সমর্থন এবং স্প্রিং হ্যাঙ্গার এবং সমর্থনগুলির একটি সম্পূর্ণ পরিসীমা রয়েছে — গ্রাহকদের একটি একক প্রস্তুতকারকের কাছ থেকে সম্প্রসারণ জয়েন্টগুলি এবং তাদের সম্পর্কিত সমর্থন হার্ডওয়্যার উত্স করার অনুমতি দেয়৷
সম্প্রসারণ জয়েন্টগুলি প্রক্রিয়া শিল্পের কার্যত প্রতিটি সেক্টর জুড়ে নির্দিষ্ট করা হয়েছে: বিদ্যুৎ উৎপাদন (তাপ, পারমাণবিক, পুনর্নবীকরণযোগ্য), তেল ও গ্যাস (শোধনাগার, পাইপলাইন, এলএনজি টার্মিনাল), জল এবং বর্জ্য জল চিকিত্সা, পেট্রোকেমিক্যাল এবং ফার্মাসিউটিক্যাল প্ল্যান্ট, খনি এবং খনিজ প্রক্রিয়াকরণ, খাদ্য ও পানীয় উত্পাদন, জেলা হিটিং সিস্টেম, HVAC বিল্ডিং সিস্টেম।
চীনের জিয়াংসুতে আমাদের 35,000 m² উত্পাদন সুবিধা থেকে চালানের আগে প্রতিটি সম্প্রসারণ জয়েন্ট চাপ পরীক্ষা এবং মাত্রিক পরিদর্শনের মধ্য দিয়ে যায়। আমাদের ইঞ্জিনিয়ারিং টিম গ্রাহকদের নড়াচড়া গণনা, উপাদান নির্বাচন নির্দেশিকা এবং কাস্টম ডিজাইন পর্যালোচনা সহ সমর্থন করে। স্ট্যান্ডার্ড লিড টাইম আকার এবং জটিলতার উপর নির্ভর করে দুই থেকে চার সপ্তাহ পর্যন্ত চলে এবং রাশ অর্ডারগুলি পূর্বের চুক্তির মাধ্যমে মিটমাট করা যেতে পারে। 45 টিরও বেশি দেশে পাইপলাইন উপাদান সরবরাহ করার 14 বছরেরও বেশি অভিজ্ঞতার সাথে, আমরা বিশ্বব্যাপী EPC ঠিকাদার, প্রকৌশল সংস্থা এবং শেষ ব্যবহারকারীদের পরিষেবা দিয়ে থাকি।
আমার কোন ধরনের সম্প্রসারণ জয়েন্ট বেছে নেওয়া উচিত — ধাতু, রাবার বা ফ্যাব্রিক?
চাপ, তাপমাত্রা এবং মিডিয়ার উপর ভিত্তি করে নির্বাচন করুন। মেটাল বেলো জয়েন্টগুলি উচ্চ চাপ এবং বিস্তৃত তাপমাত্রা পরিসীমা পরিচালনা করে এবং প্রক্রিয়া পাইপিংয়ের জন্য ডিফল্ট। রাবার জয়েন্টগুলি জল এবং হালকা রাসায়নিক পরিষেবাতে কম্পন স্যাঁতসেঁতে এবং জারা প্রতিরোধের ক্ষেত্রে শ্রেষ্ঠ। ফ্যাব্রিক জয়েন্টগুলি বড়-ব্যাস, নিম্ন-চাপ, উচ্চ-তাপমাত্রার নালী যেমন ফ্লু গ্যাস এবং নিষ্কাশন সিস্টেমের জন্য ব্যবহৃত হয়।
একটি সম্প্রসারণ যুগ্ম কি আন্দোলন শোষণ করতে পারে?
নকশার উপর নির্ভর করে, সম্প্রসারণ জয়েন্টগুলি অক্ষীয় (কম্প্রেশন/এক্সটেনশন), পাশ্বর্ীয় (লম্ব অফসেট) এবং কৌণিক (ঘূর্ণন) আন্দোলনকে পৃথকভাবে বা একত্রে শোষণ করতে পারে। একক বেলো ইউনিটগুলি প্রাথমিকভাবে অক্ষীয় গতিবিধি পরিচালনা করে, যখন সর্বজনীন, কব্জা এবং জিম্বাল নকশাগুলি পার্শ্বীয় এবং কৌণিক স্থানচ্যুতির জন্য ব্যবহৃত হয়।
যখন আমি একটি সম্প্রসারণ জয়েন্ট ইনস্টল করি তখন আমার কি বসন্ত সমর্থনের প্রয়োজন?
বেশিরভাগ ক্ষেত্রে, হ্যাঁ। সম্প্রসারণ জয়েন্টগুলি তাপীয় আন্দোলনকে শোষণ করে তবে পাইপের ওজন বহন করার জন্য ডিজাইন করা হয় না। পরিবর্তনশীল স্প্রিং হ্যাঙ্গার বা ধ্রুবক স্প্রিং হ্যাঙ্গারগুলি পাইপ এবং বিষয়বস্তুর মৃত লোডকে সমর্থন করে যখন সম্প্রসারণ জয়েন্টকে অবাধে চলাচল করতে দেয়। সঠিক সমর্থন নির্বাচন একটি সম্পূর্ণ পাইপ স্ট্রেস বিশ্লেষণের অংশ।
আপনার সম্প্রসারণ জয়েন্টগুলি কি মান অনুসরণ করে?
আমাদের ধাতব সম্প্রসারণ জয়েন্টগুলি EJMA মান অনুসারে ডিজাইন করা হয়েছে এবং ASME B31.1, ASME B31.3, EN 14917, এবং GB/T 12777 মেনে চলে৷ রাবার এবং ফ্যাব্রিক ইউনিটগুলি প্রযোজ্য ISO, EN, এবং ASTM মানগুলি অনুসরণ করে৷ সিই চিহ্নিতকরণ এবং তৃতীয় পক্ষের পরিদর্শন অনুরোধে উপলব্ধ।
একটি সম্প্রসারণ জয়েন্টের সাধারণ সেবা জীবন কত?
পরিষেবা জীবন তাপমাত্রা, চাপ, আন্দোলন চক্র, মিডিয়া জারা, এবং ইনস্টলেশন মানের উপর নির্ভর করে। একটি সঠিক আকারের এবং ইনস্টল করা ধাতব বেলো জয়েন্ট সাধারণত 10 থেকে 20 বছর স্বাভাবিক শিল্প পরিষেবায় স্থায়ী হয়। রাবার এবং ফ্যাব্রিক জয়েন্টগুলি সাধারণত ছোট জীবনকাল থাকে এবং পরিবর্তনযোগ্য পরিধান আইটেম হিসাবে বিবেচিত হয়। আমরা অনুরোধে নির্দিষ্ট বেলো ডিজাইনের জন্য ক্লান্তি চক্র ডেটা সরবরাহ করতে পারি।
