পাইপলাইন ভাইব্রেশন ড্যাম্পিং এবং ইমপ্যাক্ট লোড সুরক্ষার জন্য ভারী-শুল্ক হাইড্রোলিক স্নাবার

হাইড্রোলিক স্নাবারগুলি হল বেগ-সংবেদনশীল নিরোধক ডিভাইস যা পাইপিং সিস্টেম এবং সরঞ্জামগুলিকে আকস্মিক গতিশীল লোড থেকে রক্ষা করতে ব্যবহৃত হয় — যেমন সিসমিক ইভেন্ট, ওয়াটার হ্যামার, স্টিম হ্যামার, উইন্ড গুস্টস এবং পাম্প ট্রিপ ট্রানজিয়েন্টস — তাপীয় প্রসারণ এবং সংকোচন থেকে নিরবচ্ছিন্ন ধীর গতির চলাচলের অনুমতি দেয়। স্প্রিং সাপোর্টের বিপরীতে, যা পাইপের ওজন বহন করে, হাইড্রোলিক স্নুবারগুলি স্বাভাবিক অপারেটিং অবস্থার অধীনে কোনও স্ট্যাটিক লোড বহন করে না; তারা শুধুমাত্র তখনই নিযুক্ত থাকে যখন পাইপের বেগ একটি প্রিসেট থ্রেশহোল্ড অতিক্রম করে।

ইয়াংজু তিয়ানশুন পাইপলাইন প্রযুক্তিবিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল, এবং নিউক্লিয়ার-গ্রেড পাইপিং সিস্টেমে ব্যবহারের জন্য ডিজাইন করা হাইড্রোলিক স্নুবার তৈরি করে। প্রতিটি ইউনিট একটি সিল করা সিলিন্ডারের ভিতরে জলবাহী তরল দিয়ে চলমান একটি পিস্টন ব্যবহার করে। ধীর গতিতে — তাপীয় বৃদ্ধির সাধারণ — তরলটি ক্রমাঙ্কিত ছিদ্রগুলির মধ্য দিয়ে অবাধে চলে যায় এবং স্নাবার নগণ্য প্রতিরোধের প্রয়োগ করে। যখন কোনো আকস্মিক ঘটনা পাইপটিকে ট্রিগারের গতির চেয়ে দ্রুত গতিতে চালায়, তখন অরিফিস প্রবাহ সীমাবদ্ধ হয়ে যায়, তরল চাপ তৈরি হয় এবং স্নাবার একটি কঠোর নিরোধক মোডে লক হয়ে যায়, যা বিল্ডিং কাঠামোতে গতিশীল লোড স্থানান্তর করে।

নকশা ও নির্মাণ

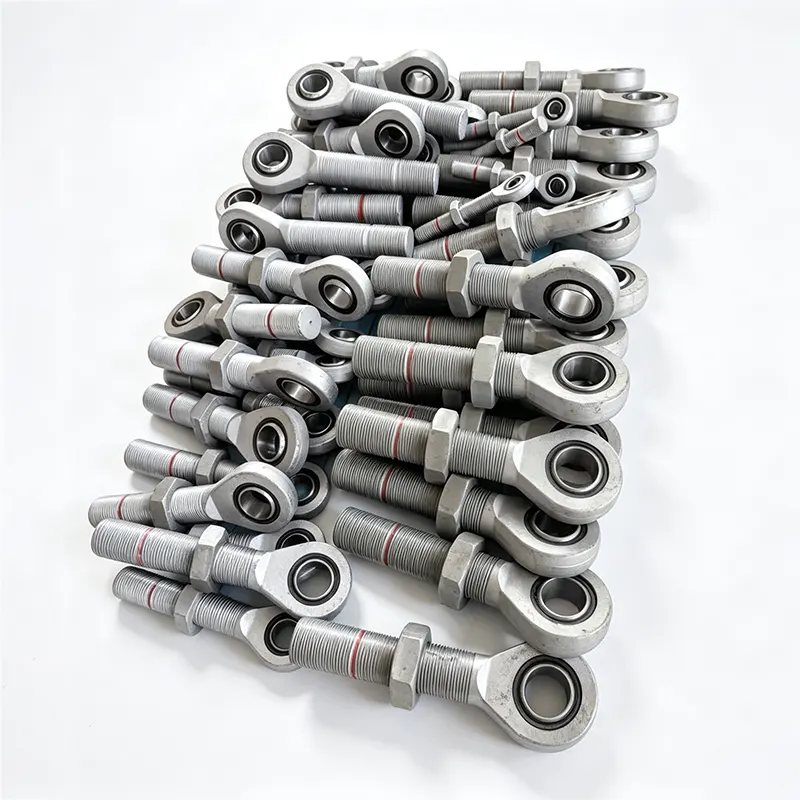

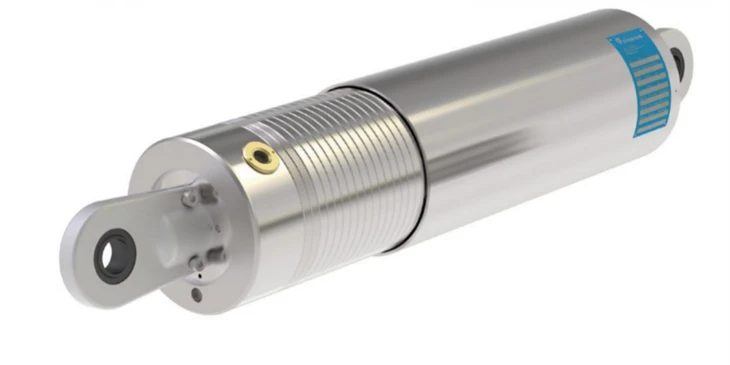

আমাদের স্ট্যান্ডার্ড হাইড্রোলিক স্নুবারগুলিতে একটি কার্বন ইস্পাত বা অ্যালয় স্টিলের সিলিন্ডার, জারা-প্রতিরোধী আবরণ সহ একটি শক্ত পিস্টন রড এবং বিস্তৃত তাপমাত্রা পরিসরের জন্য উচ্চ-কর্মক্ষমতা হাইড্রোলিক তরল রেট দেওয়া আছে। শেষ সংযোগগুলি রড আই, ক্লিভিস, বল জয়েন্ট এবং থ্রেডেড এন্ড সহ বেশ কয়েকটি কনফিগারেশনে উপলব্ধ, যে কোনও অভিযোজন - অনুভূমিক, উল্লম্ব বা কোণে ইনস্টলেশনের অনুমতি দেয়।

প্রতিটি স্নাবার কারখানায় ভরা, সিল করা এবং পূর্ব-পরীক্ষিত। অভ্যন্তরীণ তাপীয় ক্ষতিপূরণ পরিবেষ্টিত তাপমাত্রার পরিবর্তনের কারণে তরল ভলিউম পরিবর্তনকে মিটমাট করে, সাধারণ পরিষেবায় মিথ্যা লকআপ বা অবাঞ্ছিত প্রিলোড প্রতিরোধ করে।

কর্মক্ষমতা পরিসীমা

লোড ক্ষমতা প্রায় 5 kN থেকে 500 kN পর্যন্ত এবং কাস্টম হেভি-ডিউটি ​​ইউনিটগুলির জন্য উচ্চতর। স্ট্যান্ডার্ড স্ট্রোকের মধ্যে রয়েছে 100 মিমি, 150 মিমি, 200 মিমি, 300 মিমি, এবং 500 মিমি, অনুরোধে আরও দীর্ঘ স্ট্রোক উপলব্ধ। ট্রিগার বেগ - যে গতিতে স্নাবারটি মুক্ত চলাচল থেকে সংযমে রূপান্তরিত হয় - সাধারণত প্রকল্পের স্পেসিফিকেশনের উপর নির্ভর করে 5 মিমি/সেকেন্ড এবং 50 মিমি/সেকেন্ডের মধ্যে ক্যালিব্রেট করা হয় এবং পৃথক ইনস্টলেশনের প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা যেতে পারে।

স্ট্যান্ডার্ড ইউনিটের জন্য অপারেটিং তাপমাত্রার পরিসর হল -40°C থেকে +120°C, উচ্চ-তাপমাত্রার বৈকল্পিক এবং পারমাণবিক-গ্রেডের তরল বিশেষায়িত অ্যাপ্লিকেশনের জন্য উপলব্ধ।

মান ও যোগ্যতা

আমাদের হাইড্রোলিক স্নাবারগুলি MSS SP-69, ASME B31.1, ASME B31.3, এবং পারমাণবিক পরিষেবার জন্য IEEE প্রয়োজনীয়তা সহ প্রযোজ্য আন্তর্জাতিক মান অনুসারে ডিজাইন এবং পরীক্ষা করা হয়েছে। প্রতিটি ইউনিট চালানের আগে কার্যকরী পরীক্ষা, চাপ পরীক্ষা এবং লিক পরীক্ষার মধ্য দিয়ে যায়। নিউক্লিয়ার এবং হাই-স্পেক প্রজেক্টের জন্য, আমরা সাইকেল টেস্টিং, এনভায়রনমেন্টাল এজিং, এবং সিসমিক কোয়ালিফিকেশন রিপোর্ট সহ পূর্ণ যোগ্যতা ডকুমেন্টেশন সরবরাহ করতে পারি।

সাধারণ অ্যাপ্লিকেশন

হাইড্রোলিক স্নাবারগুলি নির্দিষ্ট করা হয় যেখানে একটি পাইপিং সিস্টেম তাপীয় অবস্থার অধীনে অবাধে চলাচল করতে হবে তবে গতিশীল ঘটনাগুলির বিরুদ্ধে অবশ্যই সংযত থাকতে হবে। প্রাথমিক স্থাপনাগুলির মধ্যে রয়েছে তাপ ও ​​পারমাণবিক বিদ্যুৎ কেন্দ্রে প্রধান বাষ্প লাইন এবং ফিডওয়াটার পাইপিং, চুল্লির কুল্যান্ট লুপ, এলএনজি এবং এলপিজি স্থানান্তর লাইন, রিফাইনারি ফার্নেস আউটলেট পাইপিং, উচ্চ-চাপ প্রক্রিয়া লাইন এবং সিসমিক জোনে ক্রস-কান্ট্রি পাইপলাইন।

অন্যান্য পাইপ উপাদানগুলির সাথে সিস্টেম ইন্টিগ্রেশন

হাইড্রোলিক স্নুবারগুলি প্রায় সবসময়ই একটি ব্যাপক পাইপ সমর্থন প্রকল্পের অংশ, তাদের প্রতিস্থাপনের পরিবর্তে অন্যান্য উপাদানগুলির পাশাপাশি কাজ করে। পরিবর্তনশীল স্প্রিং হ্যাঙ্গার এবং ধ্রুবক স্প্রিং হ্যাঙ্গারগুলি পাইপের ওজন বহন করে এবং ধীরগতির তাপ চলাচলের ব্যবস্থা করে, যখন স্নুবারগুলি একই বা সংলগ্ন সমর্থন পয়েন্টগুলিতে সমান্তরাল গতিশীল সংযম প্রদান করে। ধাতব বেলোর সম্প্রসারণ জয়েন্টে সজ্জিত লাইনে, স্নুবারগুলি ক্ষণস্থায়ী ঘটনার সময় বেলোগুলিকে অতিরিক্ত এক্সটেনশন বা অতিরিক্ত সংকোচন থেকে রক্ষা করে।

আমাদের বিস্তৃত পণ্য পরিসর সম্পূর্ণ পাইপিং সমর্থন এবং নমনীয়তা প্যাকেজ কভার করে: স্প্রিং সমর্থন এবং সব ধরনের স্প্রিং হ্যাঙ্গার, অনমনীয় পাইপ সমর্থন, পাইপ জুতা সমর্থন, ঠান্ডা এবং গরম পরিষেবার জন্য প্রি-ইনসুলেটেড পাইপ সমর্থন এবং সম্প্রসারণ জয়েন্টগুলির একটি সম্পূর্ণ লাইন। এটি ইপিসি ঠিকাদার এবং শেষ ব্যবহারকারীদের একটি একক প্রস্তুতকারকের কাছ থেকে স্নুবার, সমর্থন এবং সম্প্রসারণ উপাদানগুলি উত্সর্গ করার অনুমতি দেয়, সমন্বয় এবং গুণমানের জবাবদিহিতা সহজ করে।

গুণমান এবং পরিষেবা

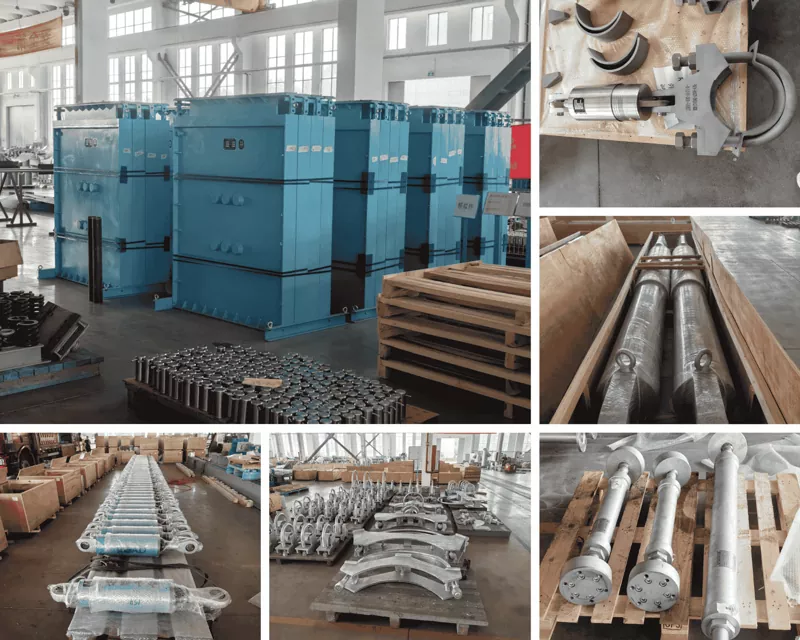

প্রতিটি হাইড্রোলিক স্নাবার আমাদের ISO 9001:2015 মান ব্যবস্থাপনা সিস্টেমের অধীনে আমাদের ইন-হাউস সুবিধাতে একত্রিত এবং পরীক্ষা করা হয়। আমরা গ্রাহকদের সাইজিং সহায়তা, ইনস্টলেশন নির্দেশিকা এবং নির্ধারিত রক্ষণাবেক্ষণের সুপারিশ সহ সমর্থন করি। ক্যাটালগ ইউনিটের জন্য স্ট্যান্ডার্ড লিড টাইম তিন থেকে পাঁচ সপ্তাহ, পূর্বের চুক্তির মাধ্যমে দ্রুত উৎপাদন উপলব্ধ। 45টিরও বেশি দেশে পাইপলাইনের উপাদান সরবরাহ করার 14 বছরেরও বেশি অভিজ্ঞতার সাথে, আমরা বিশ্বব্যাপী গুরুত্বপূর্ণ অবকাঠামো প্রকল্পগুলির জন্য অফ-দ্য-শেল্ফ এবং সম্পূর্ণ কাস্টম স্নাবার সমাধান সরবরাহ করি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি জলবাহী স্নাবার এবং একটি স্প্রিং হ্যাঙ্গার মধ্যে পার্থক্য কি?

স্প্রিং হ্যাঙ্গার হল লোড-ভারিং সাপোর্ট যা পাইপের ওজন বহন করে যখন তাপ চলাচলের অনুমতি দেয়। হাইড্রোলিক স্নুবারগুলি কোন স্ট্যাটিক লোড বহন করে না; তারা এমন ডিভাইসগুলিকে নিয়ন্ত্রণ করছে যেগুলি ধীর তাপ বেগে মুক্ত-চলমান থাকে কিন্তু ভূমিকম্প বা জলের হাতুড়ির মতো হঠাৎ গতিশীল ঘটনা ঘটলে কঠোরভাবে লক করে। দুটি প্রায়ই একই পাইপ অবস্থানে একসঙ্গে ইনস্টল করা হয়.

"ট্রিগার বেগ" মানে কি?

ট্রিগার বেগ, বা লক-আপ গতি হল পিস্টন গতি যেখানে স্নাবার কম-প্রতিরোধের মুক্ত চলাচল থেকে কঠোর নিরোধক মোডে স্যুইচ করে। এটি অভ্যন্তরীণ প্রবাহ orifices আকার সামঞ্জস্য দ্বারা ক্রমাঙ্কিত করা হয়. সাধারণ মানগুলি 5 মিমি/সেকেন্ড থেকে 50 মিমি/সেকেন্ড পর্যন্ত, নির্বাচন করা হয়েছে যাতে স্বাভাবিক তাপ বৃদ্ধি কখনই ট্রিগার গতিতে না পৌঁছায় তবে গতিশীল ঘটনাগুলি সর্বদা এটি অতিক্রম করে।

হাইড্রোলিক স্নুবারগুলির কি রক্ষণাবেক্ষণের প্রয়োজন হয়?

হ্যাঁ, তবে দীর্ঘ বিরতিতে। সাধারণ অপারেটিং অবস্থার অধীনে আমরা প্রতি তিন থেকে পাঁচ বছর পর পর পরিদর্শন এবং প্রতি দশ বছরে তরল প্রতিস্থাপন এবং সীল পুনর্নবীকরণ সহ একটি সম্পূর্ণ ওভারহলের সুপারিশ করি। পরিষেবা জীবন তাপমাত্রা, চক্র গণনা, এবং পরিবেশগত অবস্থার সাথে পরিবর্তিত হয়। গুরুতর পরিষেবা বা পারমাণবিক অ্যাপ্লিকেশন প্রকল্পের স্পেসিফিকেশন প্রতি ছোট পরিদর্শন বিরতি অনুসরণ করে।

একটি snubber কোন দিক ইনস্টল করা যেতে পারে?

হ্যাঁ। হাইড্রোলিক স্নাবারগুলি যেকোন অভিযোজনে কাজ করে — অনুভূমিক, উল্লম্ব বা ঝুঁকে — কারণ পিস্টন মাধ্যাকর্ষণ নির্বিশেষে বিশুদ্ধ অক্ষীয় টান এবং কম্প্রেশনে কাজ করে। শেষ সংযোগগুলি (ক্লেভিস, বল জয়েন্ট, রড আই) ইনস্টলেশন কোণ এবং কাঠামোগত সংযুক্তির প্রকারের সাথে মেলে নির্বাচন করা হয়।

আমি কিভাবে আমার পাইপিং সিস্টেমের জন্য একটি হাইড্রোলিক স্নাবার আকার দিতে পারি?

সাইজিং স্নাবারকে যে সর্বাধিক গতিশীল লোডকে সংযত করতে হবে এবং মোট তাপীয় স্ট্রোকের উপর ভিত্তি করে এটিকে নীচে না রেখে মিটমাট করতে হবে। ডায়নামিক লোডগুলি সাধারণত সিসমিক, ওয়াটার হ্যামার বা উইন্ড লোড কেসগুলির অধীনে পাইপ স্ট্রেস বিশ্লেষণ থেকে আসে। আপনি যদি প্রত্যাশিত লোড, প্রয়োজনীয় স্ট্রোক, অপারেটিং তাপমাত্রা এবং প্রযোজ্য প্রজেক্ট কোড প্রদান করেন তাহলে আমাদের ইঞ্জিনিয়ারিং টিম সাইজিংয়ে সহায়তা করতে পারে।
