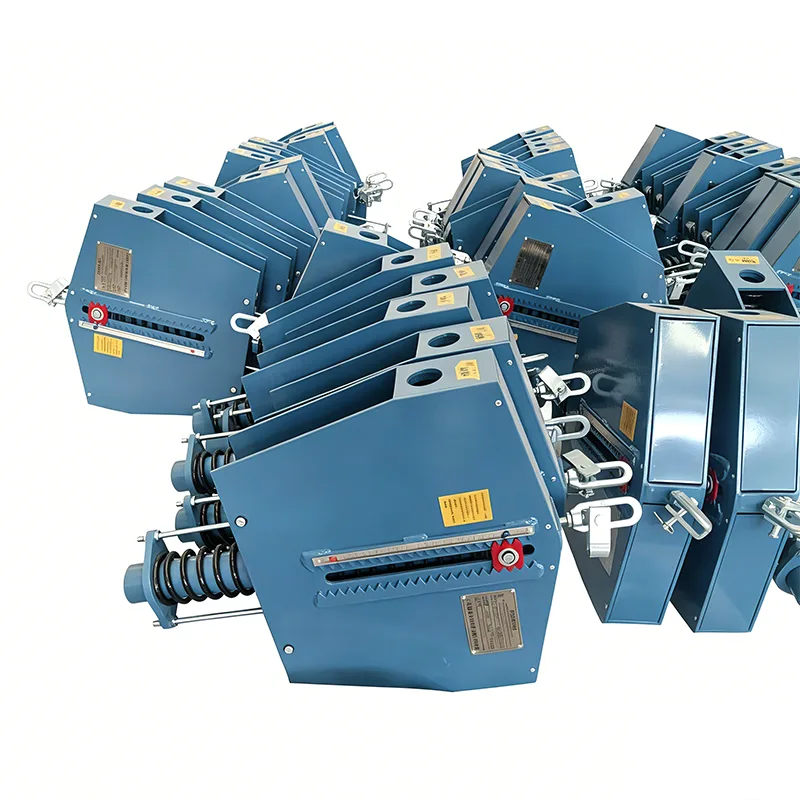

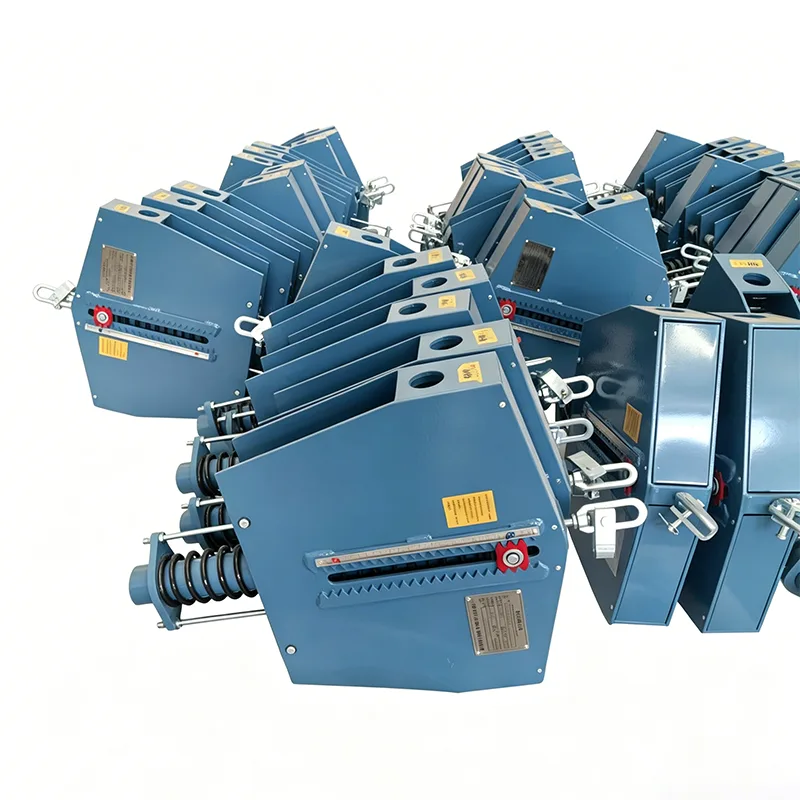

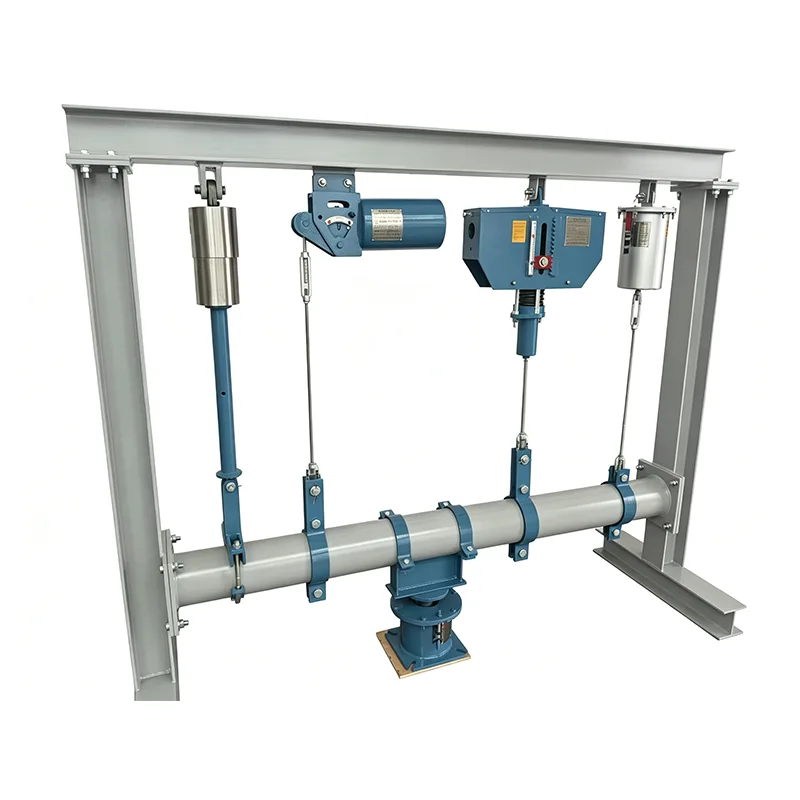

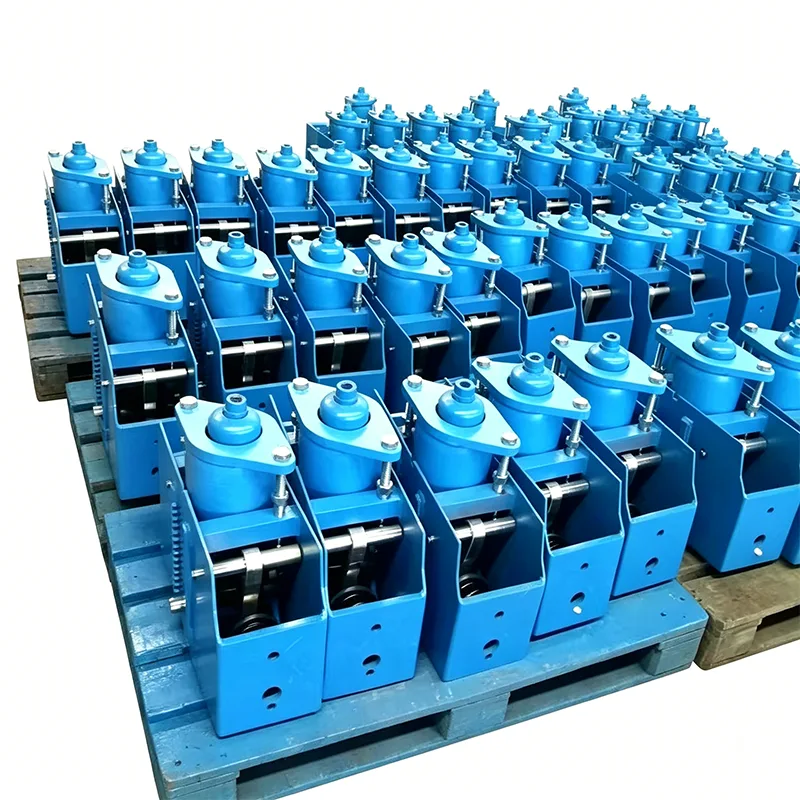

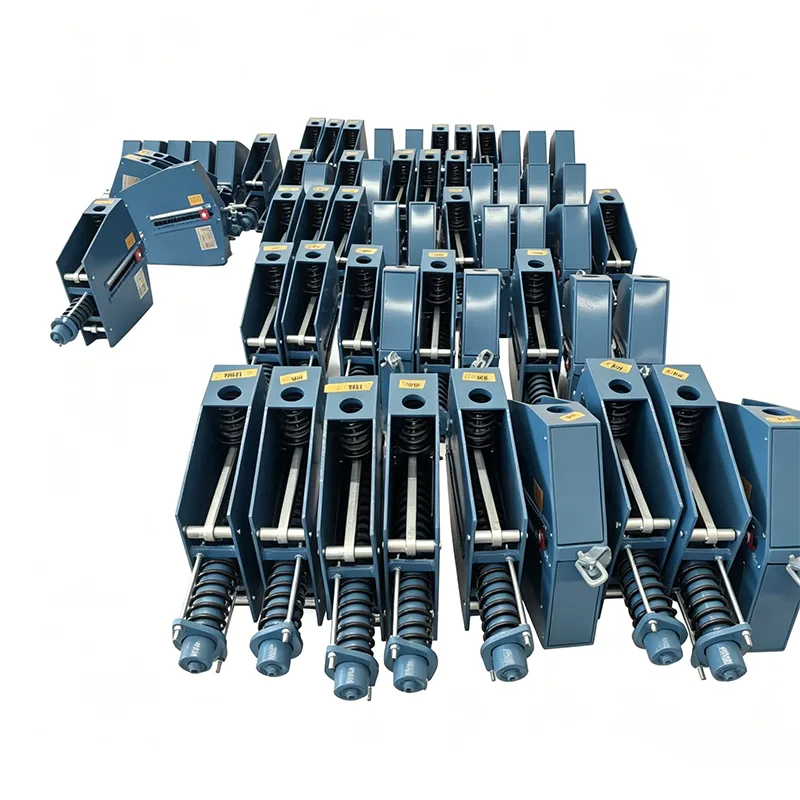

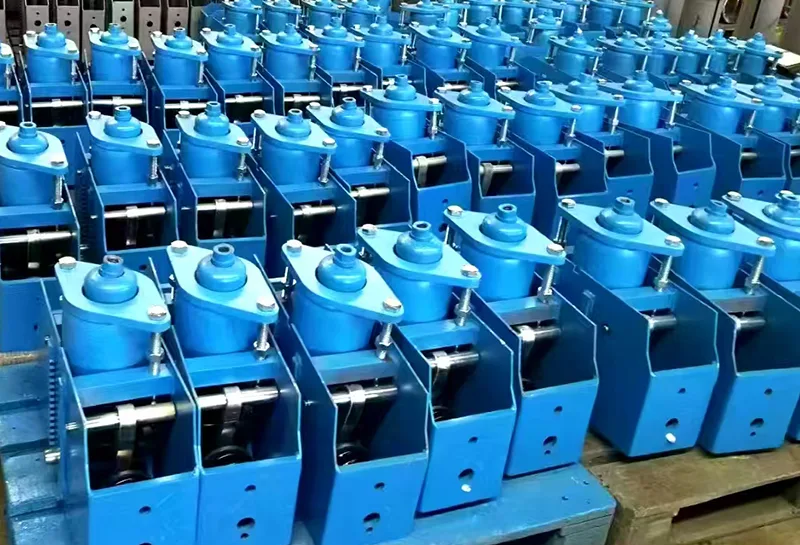

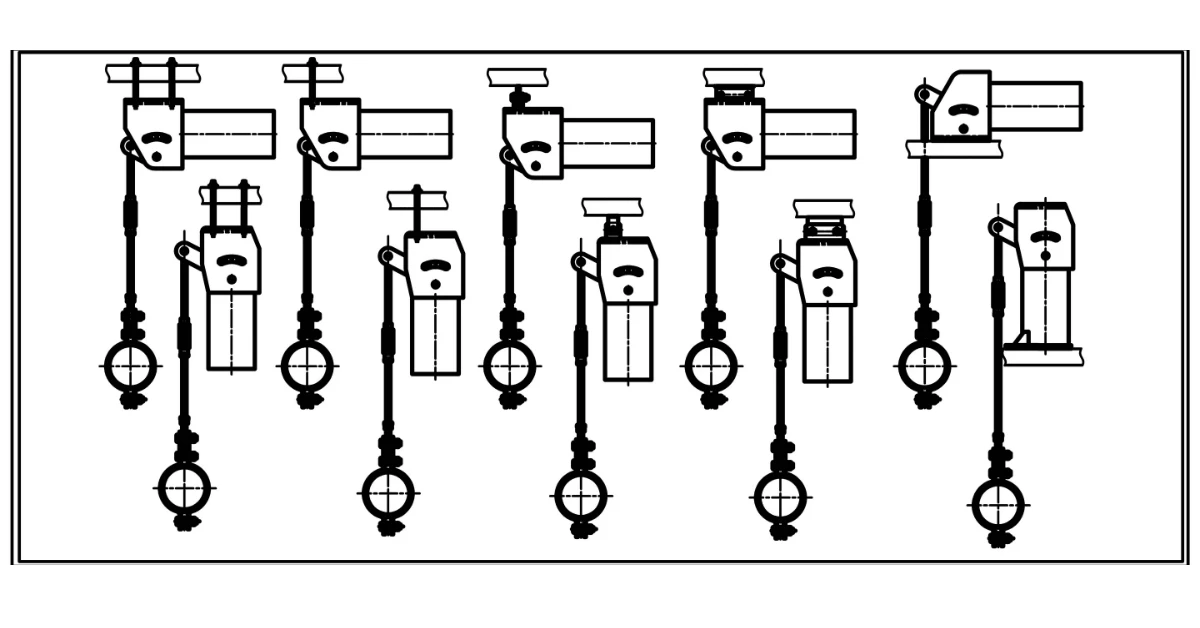

বাষ্প পাইপ ধ্রুবক বসন্ত সমর্থন

স্টিম পাইপলাইনগুলি অপারেশন চলাকালীন যথেষ্ট তাপীয় স্থানচ্যুতি তৈরি করে এবং লোড পরিবর্তনের জন্য অত্যন্ত সংবেদনশীল। যখন পাইপলাইনের তাপমাত্রা পরিবেষ্টিত তাপমাত্রা থেকে অপারেটিং তাপমাত্রায় বৃদ্ধি পায়, তখন কয়েক সেন্টিমিটার থেকে দশ সেন্টিমিটার পর্যন্ত উল্লম্ব স্থানচ্যুতি ঘটবে। যদি প্রচলিত সাপোর্ট ডিভাইসগুলি গৃহীত হয়, তাহলে লোডটি স্থানচ্যুতির সাথে মারাত্মকভাবে ওঠানামা করবে, যার ফলে পাইপের স্ট্রেস ঘনত্ব, সরঞ্জাম সংযোগের ক্ষতি এবং এমনকি পাইপ ফেটে যাবে। স্টিম পাইপ কনস্ট্যান্ট স্প্রিং সাপোর্ট হল একটি ডেডিকেটেড সাপোর্ট ইউনিট যা এই ধরনের সমস্যা সমাধানের জন্য তৈরি করা হয়েছে। এটি বাষ্প পাইপিং সিস্টেমের নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে সমগ্র স্থানচ্যুতি ভ্রমণ জুড়ে প্রায় স্থির সহায়ক শক্তি সরবরাহ করে।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

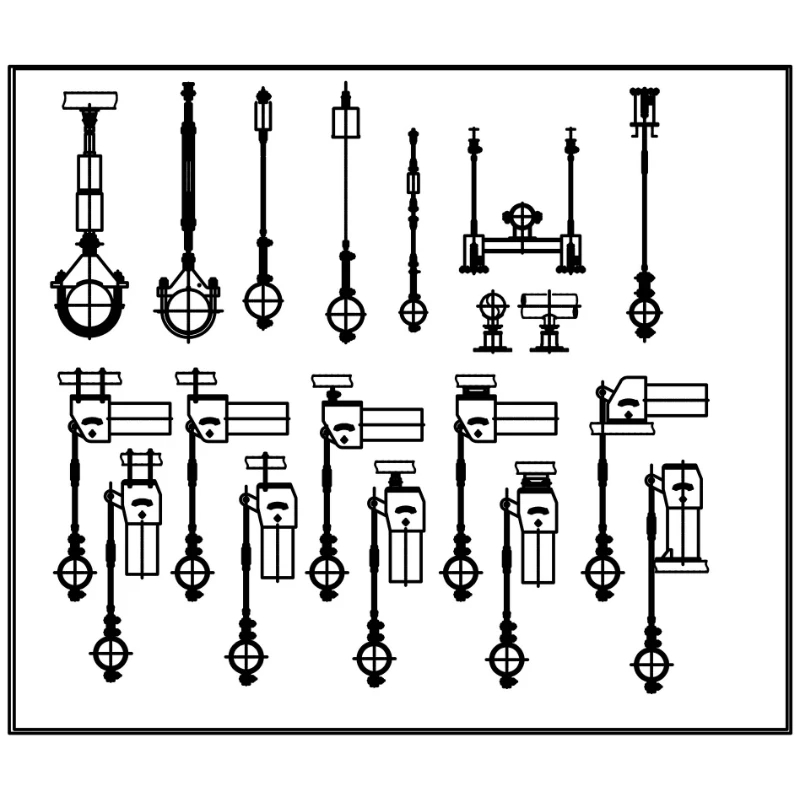

কাজের নীতি এবং কাঠামোগত রচনা

মুহূর্ত ভারসাম্য নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে, স্টিম পাইপ কনস্ট্যান্ট স্প্রিং সাপোর্ট একটি সংযোগ প্রক্রিয়ার মাধ্যমে স্প্রিংসের স্থিতিস্থাপক শক্তিকে স্থির সহায়ক শক্তিতে রূপান্তরিত করে। যখন পাইপলাইনটি উল্লম্বভাবে সরে যায়, তখন একটি স্থিতিশীল আউটপুট বল বজায় রাখার জন্য সংযোগ ব্যবস্থা দ্বারা বসন্তের বিকৃতির ক্ষতিপূরণ দেওয়া হয়, লোড বৈচিত্র্যের হার 5% এর মধ্যে নিয়ন্ত্রিত হয়।

স্ট্যান্ডার্ড পণ্য নিম্নলিখিত মূল উপাদান গঠিত:

▶  বসন্ত সমাবেশ: উচ্চ-শক্তির খাদ স্প্রিং স্টিল থেকে তৈরি এবং একাধিক তাপ চিকিত্সা প্রক্রিয়ার সাপেক্ষে।

▶  মোমেন্ট ব্যালেন্স মেকানিজম: সুনির্দিষ্টভাবে মেশিনযুক্ত লিঙ্কেজ এবং ক্যাম সমাবেশ।

▶  লোড সামঞ্জস্যকারী ডিভাইস: আউটপুট লোডের সঠিক অন-সাইট সমন্বয় সক্ষম করে।

▶  স্থানচ্যুতি নির্দেশক: স্পষ্টভাবে পাইপলাইনের প্রকৃত স্থানচ্যুতি প্রদর্শন করে।

▶  হাউজিং এবং সংযোগকারী সমাবেশগুলি: অ্যান্টি-জারা পৃষ্ঠ চিকিত্সা সহ প্রিমিয়াম কার্বন ইস্পাত দিয়ে তৈরি।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার স্পেক টেবিল	উদাহরণ
মডেল / সিরিজ	PH, LH, CA, CS, TH
লোড ক্ষমতা (অপারেটিং)	0.1 kN - 500 kN
মোট ভ্রমণ	50 মিমি, 100 মিমি, 200 মিমি, 400 মিমি
প্রকৃত ভ্রমণ	600 মিমি পর্যন্ত
লোড বিচ্যুতি (সহনশীলতা)	±5% (স্ট্যান্ডার্ড) / ±3% (উচ্চ পূর্বাভাস)
ইনস্টলেশন অবস্থান	অনুভূমিক/উল্লম্ব
হাউজিং ফিনিশ	হট ডিপ গ্যালভানাইজড / ইপোক্সি
অপারেটিং টেম্প।	-20°C থেকে +80°C (পরিবেষ্টিত)
বসন্ত কয়েল উপাদান	60Si2Mn/50CrVA
লোড সামঞ্জস্য পরিসীমা	±10% (ক্ষেত্র সামঞ্জস্য)

মূল প্রযুক্তিগত বৈশিষ্ট্য

▶  চমৎকার ধ্রুবক বল কর্মক্ষমতা: লোড বৈচিত্র্যের হার ≤ 5% পুরো স্ট্রোক জুড়ে, জাতীয় মানগুলির প্রয়োজনীয়তা অতিক্রম করে।

▶  বড় স্থানচ্যুতি পরিসর: সর্বোচ্চ স্থানচ্যুতি 400 মিমি পর্যন্ত পৌঁছায়, বড় ব্যাসের উচ্চ-তাপমাত্রা বাষ্প পাইপলাইনের জন্য পুরোপুরি উপযুক্ত।

▶  বিস্তৃত লোড কভারেজ: 0.5kN থেকে 500kN পর্যন্ত লোড রেটিংগুলির একটি সম্পূর্ণ সিরিজ উপলব্ধ।

▶  কমপ্যাক্ট স্ট্রাকচার: অপ্টিমাইজ করা স্থানিক ডিজাইন গ্রহণ করে, এর সামগ্রিক ভলিউম প্রথাগত ধ্রুবক বসন্ত সমর্থনের চেয়ে 20% ছোট।

▶  সহজ ইনস্টলেশন: ডেলিভারির আগে নির্দিষ্ট লোডের জন্য প্রি-সেট, অন-সাইট কমিশনিংয়ের জন্য শুধুমাত্র সাধারণ ফিক্সিং প্রয়োজন।

▶  উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা: দুর্ঘটনাজনিত ক্ষতি রোধ করতে ওভারলোড সুরক্ষা এবং ভ্রমণ সীমা ডিভাইস দিয়ে সজ্জিত।

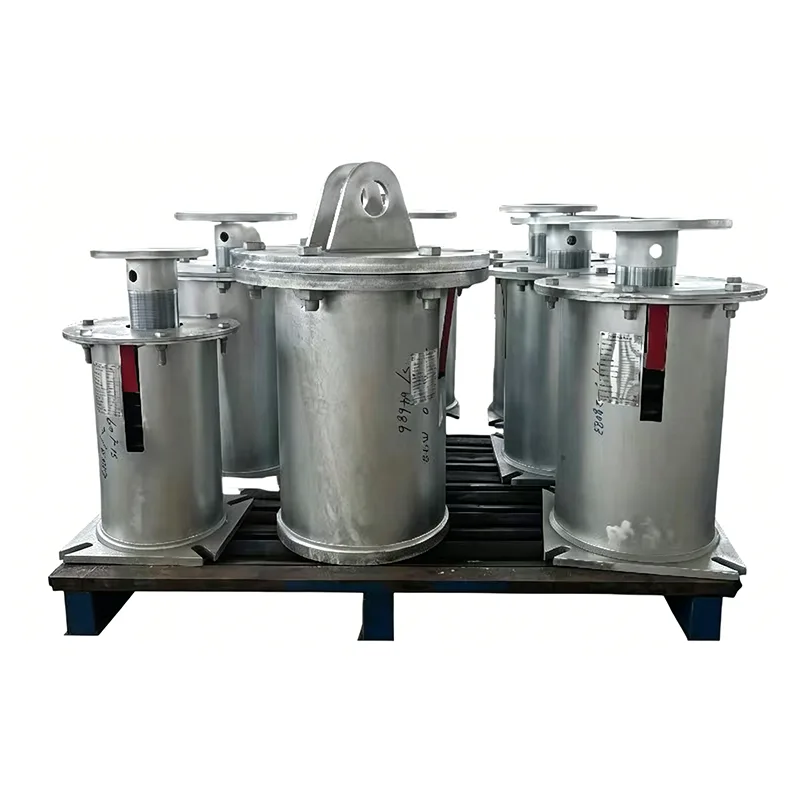

পরিবর্তনশীল স্প্রিং সমর্থনের সাথে কর্মক্ষমতা তুলনা

তুলনা আইটেম	বাষ্প পাইপ ধ্রুবক বসন্ত সমর্থন	পাইপলাইনের জন্য পরিবর্তনশীল স্প্রিং সাপোর্ট
লোড পরিবর্তনের হার	≤ 5%	≤ 25%
সর্বোচ্চ স্থানচ্যুতি	400 মিমি	200 মিমি
প্রযোজ্য পাইপলাইন	বড় স্থানচ্যুতি এবং উচ্চ লোড সংবেদনশীলতা সহ বাষ্প পাইপলাইন	সাধারণ তাপীয় স্থানচ্যুতি সহ পাইপলাইন
স্ট্রেস নিয়ন্ত্রণ কর্মক্ষমতা	চমৎকার	ভাল
সরঞ্জাম সংযোগ সুরক্ষা	সুপিরিয়র	সাধারণ
উৎপাদন খরচ	তুলনামূলকভাবে উচ্চ	মাঝারি
অপারেটিং তাপমাত্রা	-196℃ ~ +600℃	-40℃ ~ +450℃

স্ট্যান্ডার্ড প্রযুক্তিগত পরামিতি

প্যারামিটারের নাম	প্রযুক্তিগত বিশেষ উল্লেখ
ওয়ার্কিং লোড রেঞ্জ	0.5kN – 500kN
রেট ডিসপ্লেসমেন্ট	50 মিমি, 100 মিমি, 150 মিমি, 200 মিমি, 300 মিমি, 400 মিমি
লোড পরিবর্তনের হার	≤ 5%
অপারেটিং তাপমাত্রা	-196℃ ~ +600℃
বসন্ত উপাদান	60Si2MnA, 50CrVA, উচ্চ-তাপমাত্রা প্রতিরোধী খাদ
হাউজিং উপাদান	Q235B, Q345B, স্টেইনলেস স্টীল
সারফেস ট্রিটমেন্ট	হট-ডিপ গ্যালভানাইজিং, ইপক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + উচ্চ-তাপমাত্রা প্রতিরোধী টপকোট
প্রযোজ্য মান	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

স্টিম পাইপ কনস্ট্যান্ট স্প্রিং সাপোর্ট প্রধানত বড় তাপীয় স্থানচ্যুতি এবং লোড স্থিতিশীলতার জন্য কঠোর প্রয়োজনীয়তা সমন্বিত বাষ্প পাইপিং সিস্টেমগুলিতে প্রয়োগ করা হয়:

▶  প্রধান বাষ্প পাইপলাইন এবং তাপবিদ্যুৎ কেন্দ্রের পুনরায় গরম করা বাষ্প পাইপলাইন

▶  পারমাণবিক বিদ্যুৎ কেন্দ্রের প্রচলিত দ্বীপে স্টিম পাইপিং সিস্টেম

▶  পেট্রোলিয়াম শোধনাগারে উচ্চ-তাপমাত্রার বাষ্প ট্রান্সমিশন পাইপলাইন

▶  লোহা ও স্টিলের কাজে বাষ্প পাওয়ার পাইপলাইন

▶  শহুরে কেন্দ্রীয় গরম করার জন্য উচ্চ-তাপমাত্রার গরম জল এবং বাষ্প ট্রাঙ্ক লাইন

▶  রাসায়নিক উদ্ভিদে স্টিম হিটিং পাইপিং সিস্টেম

উপরের অ্যাপ্লিকেশনগুলির জন্য, পাইপলাইনের জন্য পরিবর্তনশীল স্প্রিং সাপোর্ট আর অপারেশনাল প্রয়োজনীয়তাগুলি পূরণ করতে পারে না যখন পাইপলাইনের স্থানচ্যুতি 100 মিমি অতিক্রম করে বা লোড বৈচিত্রের উপর কঠোর নিয়ন্ত্রণের প্রয়োজন হয়। এই ধরনের ক্ষেত্রে, সিস্টেমের নিরাপত্তা নিশ্চিত করার জন্য ধ্রুবক বসন্ত সমর্থন বাধ্যতামূলক।

উত্পাদন এবং মান নিয়ন্ত্রণ

ইয়াংঝো তিয়ানশুন পাইপিং সম্পূর্ণ উৎপাদন সুবিধা এবং নির্ভুল পরীক্ষার যন্ত্র দিয়ে সজ্জিত ধ্রুবক স্প্রিং সাপোর্ট তৈরিতে 14 বছরের পেশাদার অভিজ্ঞতার গর্ব করে। সমস্ত পণ্য আন্তর্জাতিক মান মেনে চলছে তা নিশ্চিত করতে আমরা একটি কঠোর পূর্ণ-সেট মান নিয়ন্ত্রণ ব্যবস্থা প্রয়োগ করেছি:

চালানের আগে প্রতিটি পণ্যের উপর ব্যাপক ইন-হাউস টেস্টিং করা হয়

চালানের আগে, প্রতিটি পণ্য একটি সম্পূর্ণ ইন-হাউস টেস্টিং প্রক্রিয়ার মধ্য দিয়ে যায়। এই প্রক্রিয়ার মধ্যে রয়েছে মাত্রিক এবং চাক্ষুষ পরিদর্শন, পিএমআই (পজিটিভ ম্যাটেরিয়াল আইডেন্টিফিকেশন), কঠোরতা পরীক্ষা, এমটি/পিটি অ-ধ্বংসাত্মক পরীক্ষা যেখানে প্রযোজ্য, লোড-ডিসপ্লেসমেন্ট কার্ভ সহ স্প্রিং লোড টেস্টিং, এবং আবরণ বেধ পরিমাপ। ফ্যাক্টরি টেস্ট রিপোর্ট (FTR) এবং মেটেরিয়াল টেস্ট রিপোর্ট (MTR) সরবরাহ করা হয়।

তৃতীয় পক্ষের স্বীকৃতি সম্পর্কে স্পষ্টীকরণ

ইন-হাউস টেস্টিং ILAC দ্বারা স্বীকৃত তৃতীয় পক্ষের পরীক্ষার মতো নয়। যদি তৃতীয় পক্ষের সাক্ষী পরীক্ষা বা পরীক্ষাগার পরীক্ষার প্রয়োজন হয়, তবে এটি একটি পৃথক ঐচ্ছিক পরিষেবা হিসাবে সরবরাহ করা যেতে পারে।

ঐচ্ছিক তৃতীয়-পক্ষ পরিদর্শন পরিষেবা (আলাদাভাবে উদ্ধৃত)

1. উপাদান পরীক্ষা

এই পরিষেবাটি রাসায়নিক গঠন বিশ্লেষণ, প্রসার্য পরীক্ষা, Charpy নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা, এবং কঠোরতা পরীক্ষা কভার করে।

2. ওয়েল্ড NDT

উপলব্ধ পদ্ধতির মধ্যে রয়েছে ম্যাগনেটিক পার্টিকেল টেস্টিং (MT), লিকুইড পেনিট্রান্ট টেস্টিং (PT), আল্ট্রাসনিক টেস্টিং (UT), এবং রেডিওগ্রাফিক টেস্টিং (RT)।

3. বসন্ত লোড কর্মক্ষমতা পরীক্ষা

লোড-স্থানচ্যুতি বক্ররেখা অন্তর্ভুক্ত করা হয়.

4. হট-ডিপ গ্যালভানাইজিং / ইপক্সি লেপ জারা সুরক্ষা পরিদর্শন

5. সাক্ষী পরীক্ষা, কারখানা নজরদারি, এবং প্রি-শিপমেন্ট পরিদর্শন (PSI)

আমাদের স্বাতন্ত্র্যসূচক সুবিধা

LISEGA আন্তর্জাতিক পাইপ সাপোর্ট সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়েছে

আমাদের পণ্য লোড নির্ভুলতা, পরীক্ষার মান, এবং ডকুমেন্টেশন সিস্টেম LISEGA আন্তর্জাতিক পাইপ সমর্থন সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়।

একটি স্ট্যান্ডার্ড দেশীয় সরবরাহকারীর চেয়েও বেশি

স্ট্যান্ডার্ড গার্হস্থ্য নির্মাতাদের থেকে ভিন্ন যারা শুধুমাত্র পণ্য নিজেই সরবরাহ করে, আমরা প্রতিটি বসন্ত ইউনিটের সাথে একটি লোড-ডিসপ্লেসমেন্ট কার্ভ সরবরাহ করি। আমরা তৃতীয় পক্ষের SGS পরীক্ষা এবং প্রত্যক্ষ পরিদর্শনের ব্যবস্থা করতে সাহায্য করি এবং আমরা বিদেশী প্রকল্পগুলির জন্য PE/CPE ইঞ্জিনিয়ারদের দ্বারা নথি পর্যালোচনাগুলিকে সমর্থন করি।

নির্বাচন নির্দেশিকা এবং সহায়ক পরিষেবা

পাইপলাইন স্থানচ্যুতি এবং লোড সংবেদনশীলতা অনুযায়ী পাইপিং সমর্থন নির্বাচন করা হবে: যদি উল্লম্ব পাইপলাইন স্থানচ্যুতি 100 মিমি-এর কম হয় এবং সিস্টেমটি লোড ওঠানামার জন্য সংবেদনশীল না হয় তবে পাইপলাইনের জন্য পরিবর্তনশীল স্প্রিং সমর্থন চয়ন করুন। স্থানচ্যুতি 10 মিমি-এর বেশি হলে বা পাইপলাইনের লোডের মাত্রা 10 মিমি-এর বেশি হলে ধ্রুবক স্প্রিং সমর্থন নির্বাচন করুন।

আমরা পেশাদার সহায়ক পরিষেবাগুলির একটি সম্পূর্ণ পরিসর প্রদান করি:

▶  ফ্রি পাইপিং স্ট্রেস বিশ্লেষণ এবং হ্যাঙ্গার এবং সমর্থন নির্বাচন গণনা

▶  অ-মানক ধ্রুবক স্প্রিং সমর্থনের ডিজাইন এবং উত্পাদন

▶  অন-সাইট ইনস্টলেশন নির্দেশিকা এবং কমিশনিং পরিষেবা

▶  12 মাসের ওয়ারেন্টি, ওয়ারেন্টি সময়ের মধ্যে ত্রুটিপূর্ণ পণ্যের জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন সহ

▶  দীর্ঘমেয়াদী খুচরা যন্ত্রাংশ সরবরাহ এবং ক্রমাগত প্রযুক্তিগত সহায়তা
