পাইপলাইন লোড সমর্থন এবং স্লাইডিং ডিসপ্লেসমেন্টের জন্য পরিধান-প্রতিরোধী পাইপ জুতা সমর্থন করে

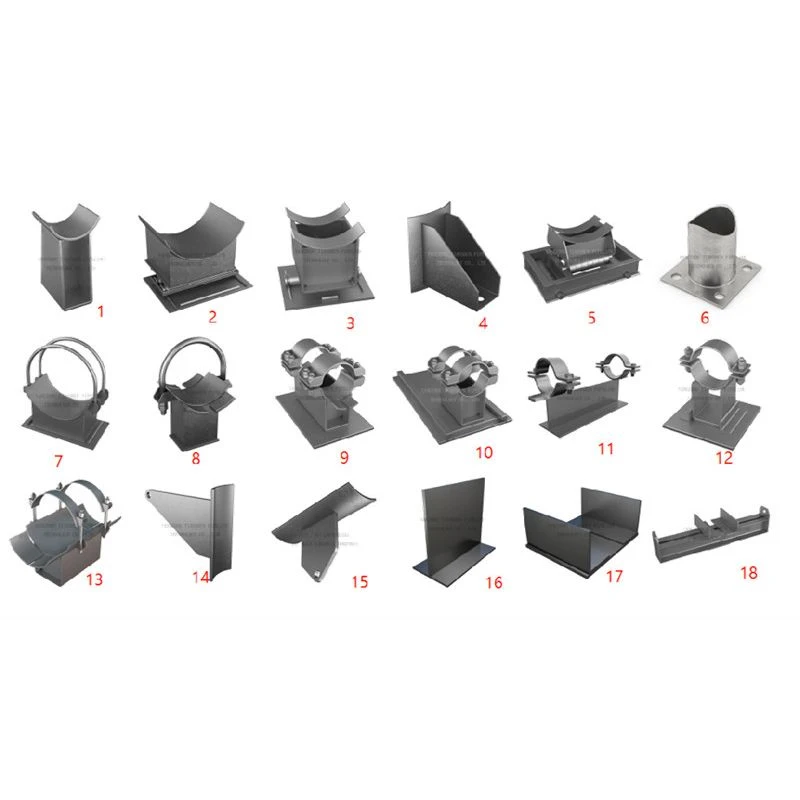

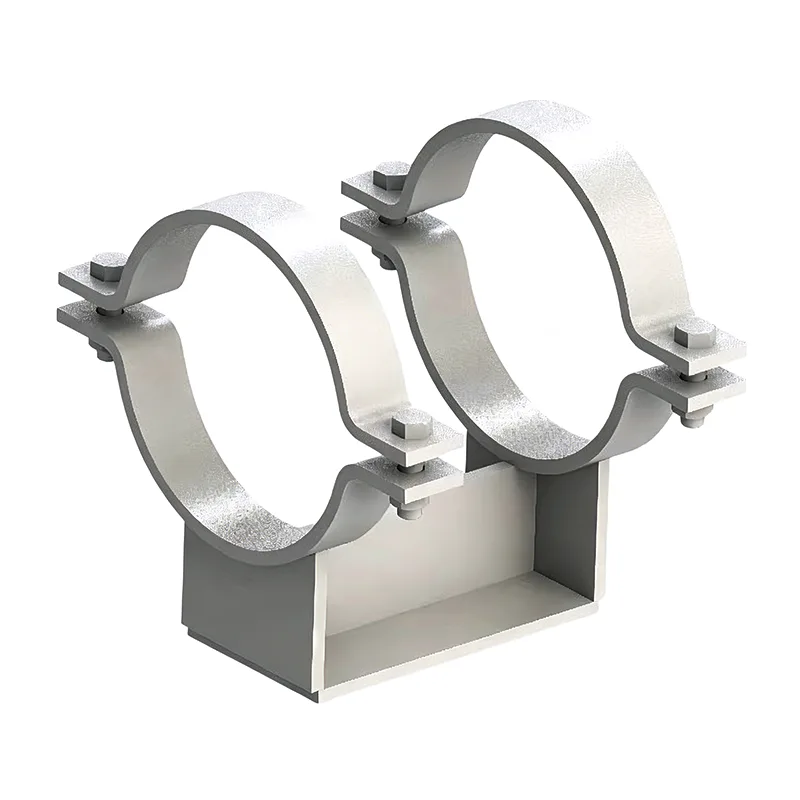

একটি পাইপ জুতা সেই উপাদানগুলির মধ্যে একটি যা এটি না থাকা পর্যন্ত কেউ লক্ষ্য করে না। এটি একটি পাইপের নীচে ঢালাই করা হয়, একটি কাঠামোগত মরীচি বা T‑পোস্টের উপর লোড ছড়িয়ে দেয় এবং প্রায়শই স্লাইডিং পৃষ্ঠ প্রদান করে যা তাপচক্রের সময় পাইপটিকে অক্ষীয়ভাবে চলতে দেয়। এতিয়ানশুন, আমরা প্রতি বছর হাজার হাজার পাইপ জুতা তৈরি করি — প্রসেস লাইন, স্টিম হেডার, ক্রায়োজেনিক পাইপিং এবং এর মধ্যে থাকা সবকিছুর জন্য। ব্যবসায় 14 বছর পরে, আমরা শিখেছি যে একটি ভাল ডিজাইন করা পাইপ জুতা ওজন ধরে রাখার চেয়েও বেশি কিছু করে: এটি পাইপের আবরণকে রক্ষা করে, নিরোধক ধারাবাহিকতা রক্ষা করে এবং পাইপের প্রাচীরকে ডেন্টিং থেকে বিন্দু লোড রাখে।

পাইপ জুতা সমর্থন বিস্তৃত অংশপাইপ সমর্থন করেপরিবার, কিন্তু তারা তাদের নিজস্ব নকশা মনোযোগ নিশ্চিত করার জন্য যথেষ্ট স্বতন্ত্র। যখন একটি সাধারণ ক্ল্যাম্প বা হ্যাঙ্গার রড উল্লম্ব ডেডওয়েট পরিচালনা করে, একটি পাইপ জুতা যোগাযোগের ইন্টারফেস পরিচালনা করে। সেই ইন্টারফেসটি দ্রুত জটিল হয়ে যায় — উচ্চ ঘর্ষণ পাইপে চাপ সৃষ্টি করতে পারে, অপর্যাপ্ত উচ্চতা নিরোধককে চূর্ণ করতে পারে এবং ভুল উপাদান গ্যালভানিক ক্ষয় হতে পারে। আমরা নিয়মিত পাইপ জুতা সরবরাহ করি যেগুলি একসাথে কাজ করেবসন্ত হ্যাঙ্গারউপরে, অথবা প্রি-ইনসুলেটেড পাইপ সহ ঠান্ডা লাইনে সমর্থন করে যেখানে তাপীয় বিচ্ছিন্নতা গুরুত্বপূর্ণ।

আমরা উচ্চ-লোড স্লাইডিং অ্যাপ্লিকেশনের জন্য একটি স্টেইনলেস স্টীল ব্যাকিং প্লেটে বন্ডেড PTFE প্রদান করতে পারি। লুব্রিকেটেড পিটিএফই-এর জন্য ঘর্ষণ সহগ সাধারণত 0.05 এবং 0.10 এর মধ্যে পড়ে, যা বেশিরভাগ পাইপ স্ট্রেস ইঞ্জিনিয়াররা তাদের নমনীয়তা বিশ্লেষণে ব্যবহার করেন।

মান আমরা অনুসরণ করি

পাইপ জুতা একই পাইপিং সাপোর্ট স্ট্যান্ডার্ডে তৈরি করা হয় যা আমরা আমাদের সম্পূর্ণ পণ্য পরিসরে প্রয়োগ করি:

ANSI/MSS SP-58 - পাইপ সমর্থনের উপকরণ এবং নকশা

ASME B31.3 / B31.1 - প্রক্রিয়া এবং পাওয়ার পাইপিং

EN 1090 - স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন (CE- চিহ্নিত প্রকল্পের জন্য)

GB/T 17116 – পাইপ সমর্থনের জন্য চাইনিজ স্ট্যান্ডার্ড

আমাদের কারখানার মান ব্যবস্থা ISO 9001:2015 প্রত্যয়িত, এবং আমরা প্রতিটি জুতার ব্যাচের জন্য সম্পূর্ণ EN 10204 3.1 উপাদান সার্টিফিকেশন সরবরাহ করতে পারি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: আমার পাইপ জুতার উচ্চতা কত হওয়া উচিত?

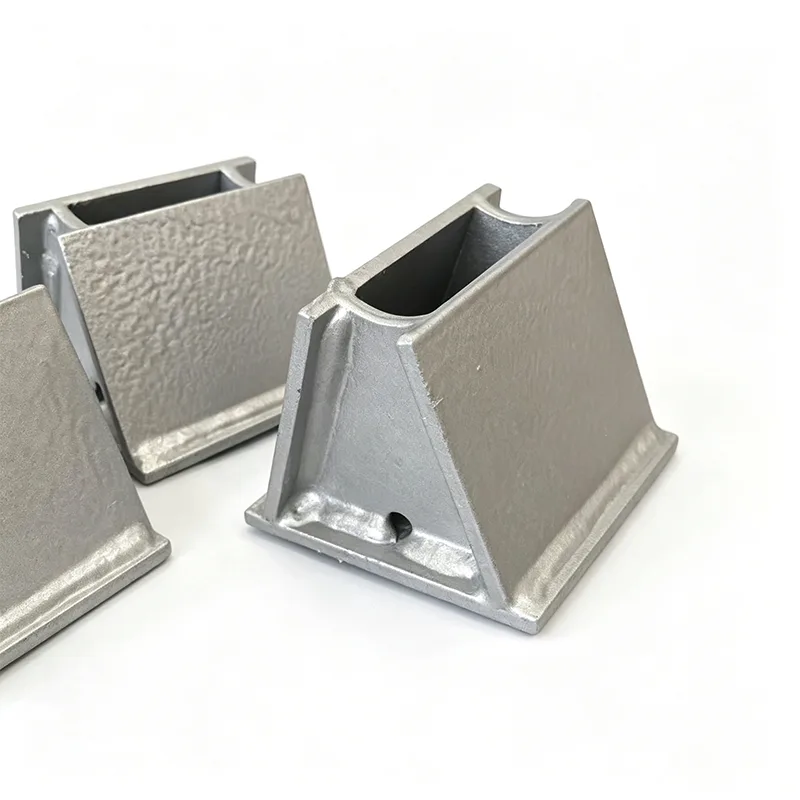

জুতার উচ্চতা নিরোধক বেধ এবং 10-25 মিমি ক্লিয়ারেন্স দ্বারা নির্ধারিত হয়। উদাহরণস্বরূপ, 100 মিমি খনিজ উলের নিরোধক একটি পাইপের জন্য সাধারণত 120-125 মিমি জুতার উচ্চতা প্রয়োজন হয় যাতে সাপোর্ট স্টিলের নিরোধক পরিষ্কার থাকে। আপনি যদি আমাদের পাইপের আকার এবং নিরোধক সময়সূচী দেন তাহলে আমরা আপনার পাইপিং স্পেসিফিকেশন থেকে এটি গণনা করব।

প্রশ্ন 2: জুতার উপর আমার কখন একটি পিটিএফই স্লাইড প্লেট লাগবে এবং কখন আমি শুধু কার্বন স্টিলের বেস ওয়েল্ড করতে পারি?

যদি পাইপটি তাপীয় সম্প্রসারণের অধীনে অক্ষীয়ভাবে সরে যাওয়ার আশা করা হয়, একটি PTFE বা পালিশ করা স্টেইনলেস স্লাইডিং পৃষ্ঠ ঘর্ষণ কমায় এবং ফলস্বরূপ প্রতিক্রিয়া সরঞ্জামের অগ্রভাগে লোড হয়। স্থির বা নোঙ্গর পয়েন্ট একটি স্লাইড প্লেট প্রয়োজন হয় না. আপনার পাইপ স্ট্রেস রিপোর্ট আপনাকে বলবে কোন সমর্থনগুলি স্লাইডিং এবং কোনটি স্থির।

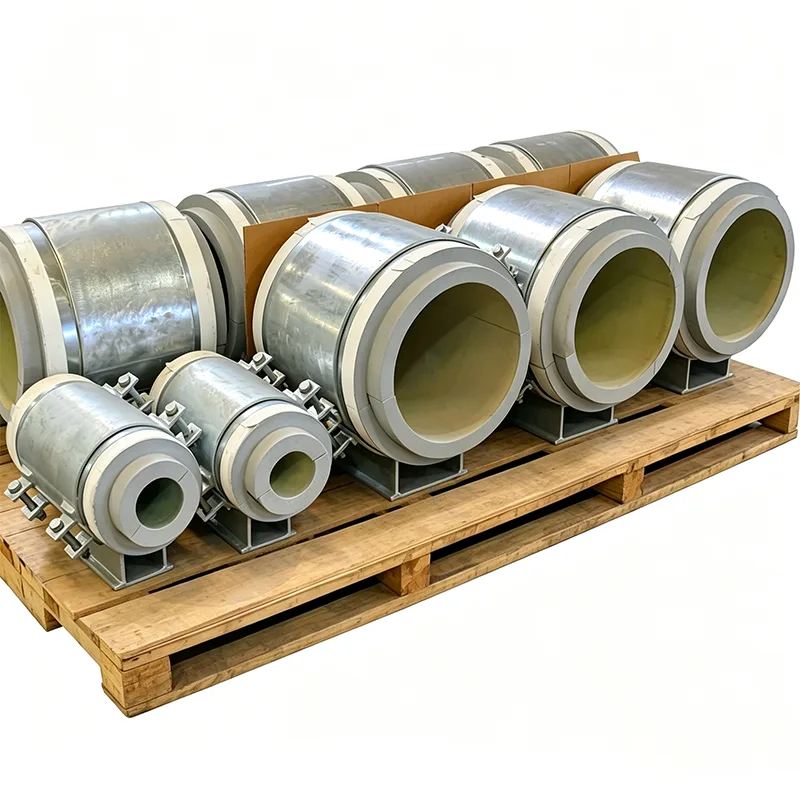

প্রশ্ন 3: আপনি কি ক্রায়োজেনিক পরিষেবার জন্য প্রি-ইনসুলেটেড পাইপ জুতা সরবরাহ করতে পারেন?

হ্যাঁ। আমরা একটি অনমনীয় ফেনা বা সেলুলার কাচের নিরোধক ব্লকের সাথে ইস্পাত স্যাডেলে জুতা তৈরি করি। বেস প্লেট নিরোধক নীচে প্রসারিত, এবং পুরো সমাবেশ ঠান্ডা স্থানান্তর এবং ঘনীভবন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এগুলি সাধারণত এলএনজি, ইথিলিন এবং ঠান্ডা জলের লাইনের জন্য নির্দিষ্ট করা হয়।

প্রশ্ন 4: কাস্টম পাইপ জুতা জন্য আপনার ডেলিভারি লিড সময় কি?

PTFE ছাড়া সহজ কার্বন ইস্পাত জুতা: 12-18 দিন। বন্ডেড PTFE প্যাড বা স্টেইনলেস স্টিল হার্ডওয়্যার সহ জুতা: 20-25 দিন। 24" বা বড় পাইপের জন্য বড়-ব্যাসের জুতা একটু বেশি সময় নিতে পারে৷ আমরা আপনার উদ্ধৃতি দিয়ে সঠিক সময়সূচী নিশ্চিত করব৷

প্রশ্ন 5: আপনার কি অঙ্কন দরকার, নাকি আপনি মৌলিক ডেটা থেকে জুতা ডিজাইন করতে পারেন?

দুজনেই কাজ করে। আপনার যদি একটি আদর্শ জুতা অঙ্কন থাকে, তাহলে আমরা ঠিক এটি তৈরি করব। যদি আপনার কাছে কেবল পাইপের আকার, নিরোধক বেধ এবং লোড থাকে, তাহলে আমরা আপনার অনুমোদনের জন্য একটি নকশা প্রস্তাব করতে পারি — স্ট্যান্ডার্ড কনফিগারেশনের জন্য কোনো ইঞ্জিনিয়ারিং ফি লাগবে না।

প্রতিটি জুতা মান নিয়ন্ত্রণ

যদিও একটি পাইপ জুতা সহজ দেখায়, আমরা একটি ধারাবাহিক QC প্রক্রিয়া চালাই:

তাপ সংখ্যা এবং মিল সার্টিফিকেট বিরুদ্ধে উপাদান চেক

পাইপ ওডিতে সঠিক ফিট নিশ্চিত করতে স্যাডল ব্যাসার্ধের মাত্রিক যাচাইকরণ

ঢালাই চাক্ষুষ পরিদর্শন, প্রয়োজন হলে PT বা MT উপলব্ধ

PTFE প্যাডে বন্ড অখণ্ডতা পরীক্ষা (ট্যাপ টেস্ট এবং ভিজ্যুয়াল)

চূড়ান্ত মাত্রিক চেক — উচ্চতা, বেস প্লেট সমতলতা, বল্টু গর্ত ব্যবধান

আবরণ পরিদর্শন

প্রতিটি জুতা বা জুতার ব্যাচ একটি অনন্য নম্বর দিয়ে ট্যাগ করা হয় যা আপনার সমর্থন তালিকাকে ক্রস-রেফারেন্স করে। আপনি প্যাকেজটি হাঁটতে পারেন এবং অঙ্কন না খুলেই আইসোমেট্রিকের সাথে প্রতিটি টুকরো মেলাতে পারেন।

কাস্টমাইজেশন বিকল্পগুলি আমরা প্রায়শই পরিচালনা করি

স্ট্যান্ডার্ড পাইপ জুতা আমাদের জন্য একটি সূচনা পয়েন্ট. নির্দিষ্ট কাজের জন্য আমরা নিয়মিত তাদের পরিবর্তন করি:

প্রশস্ত ফ্ল্যাঞ্জ বিমের জন্য বর্ধিত বেস প্লেট

ঢালু পাইপ রাক জন্য কৌণিক জুতা

বিভক্ত-শেল জুতা কাটা ছাড়াই বিদ্যমান লাইনে রেট্রোফিট করার জন্য

চুল্লি এবং সংস্কারক পাইপিংয়ের জন্য উচ্চ-তাপমাত্রার খাদ স্যাডল (যেমন, P11, P22)

নির্দেশিত স্লাইডিং জুতার জন্য পার্শ্বীয় স্টপ সহ ডুয়াল-স্লাইড প্লেট

অগ্নি-প্রতিরোধী জুতার নকশাগুলি অভ্যন্তরীণ আবরণ বা খনিজ উলের সন্নিবেশ সহ

আপনি ইনস্টলেশন সম্পর্কে আমাদের যত বেশি তথ্য দেবেন, আমরা পরবর্তীতে সাইট পরিবর্তনগুলি প্রতিরোধ করার জন্য জুতাটিকে আরও ভালভাবে সাজাতে পারি।

আমরা ক্ষেত্র থেকে শিখেছি জিনিস

উচ্চ-তাপমাত্রার লাইনে, জুতার ওয়েল্ড সনাক্ত করার সময় সর্বদা পাইপ প্রসারণের অনুমতি দিন। ঠাণ্ডা ইনস্টলেশনের সময় ভুল অবস্থানে ঢালাই করা জুতা লাইনটি গরম হয়ে গেলে সমর্থনকারী ইস্পাত থেকে বেরিয়ে যেতে পারে।

সাইটে স্যান্ডব্লাস্টিং এবং পেইন্টিংয়ের সময় PTFE প্যাডগুলিকে সুরক্ষিত করতে হবে। আমরা সাধারণত তাদের মুখোশ, কিন্তু সাইট ক্রু একটি অনুস্মারক ব্যাথা হয় না.

জুতা যদি গ্যালভানাইজড কাঠামোর উপর বসে থাকে, তাহলে দস্তার ক্ষয় এবং অসম ক্ষয় এড়াতে একটি স্টেইনলেস স্টীল বা PTFE যোগাযোগের পৃষ্ঠটি পছন্দনীয়।

বড় ভারী-ওয়াল পাইপের জন্য, একটি পূর্ণ-স্যাডল জুতা ফ্ল্যাট বার জুতোর চেয়ে ভাল লোড বিতরণ করে এবং স্থানীয় পাইপের প্রাচীর ওভারস্ট্রেসের ঝুঁকি কমায়। আপনি পাইপ সময়সূচী এবং লোড ভাগ করে নিলে আমরা দ্রুত গণনা চালাতে পারি।

কেন পাইপ জুতা জন্য Tianshun?

পাইপ জুতা হল একটি পাইপিং সিস্টেমের অপরিচিত কাজের ঘোড়া, এবং আমরা তাদের প্রাপ্য সম্মানের সাথে আচরণ করি। আমাদের পাঠানো প্রতিটি জুতা আমাদের নিজস্ব ইস্পাত প্লেট, পাইপ এবং কাঠামোগত অংশের ইনভেন্টরি থেকে ঘরে তৈরি করা হয়। তার মানে আমরা কাঁচামাল থেকে চূড়ান্ত পেইন্ট পর্যন্ত মান নিয়ন্ত্রণ করি। এর মানে হল যখন একটি প্রকল্প শেষ মুহূর্তে 50টি অতিরিক্ত জুতা যোগ করে তখন আমরা দ্রুত প্রতিক্রিয়া জানাতে পারি।

আমরা মিথানল প্ল্যান্ট, ভাসমান এলএনজি সুবিধা, জেলা হিটিং নেটওয়ার্ক এবং ফার্মাসিউটিক্যাল ক্লিন ইউটিলিটি লাইনের জন্য পাইপ জুতা সরবরাহ করেছি। আমাদের ব্যবসার 70% এরও বেশি পুনরাবৃত্ত অর্ডার থেকে আসে কারণ আমাদের জুতা পাইপের সাথে মানানসই হয়, যখন সেগুলি করা উচিত তখন স্লাইড হয় এবং প্রথম বছরে মরিচা পড়ে না।

যদি আপনার প্রকল্পের জন্য পাইপ জুতা, প্রি-ইনসুলেটেড পাইপ সাপোর্ট বা স্প্রিং সাপোর্ট এবং হ্যাঙ্গারগুলির একটি সম্পূর্ণ প্যাকেজের প্রয়োজন হয়, তাহলে আমাদের আপনার সহায়তার সময়সূচী বা স্ট্যান্ডার্ড অঙ্কন পাঠান। আমরা একটি ফ্যাক্টরি-প্রত্যক্ষ উদ্ধৃতি, প্রতিযোগিতামূলক মূল্য এবং একটি ডেলিভারি টাইমলাইন প্রদান করব যা আপনি পরিকল্পনা করতে পারেন। আমাদের ইয়াংঝো ফ্যাক্টরি পরিদর্শন যেকোন সময় স্বাগত জানাই - আপনি দেখতে পাবেন কিভাবে আমরা প্রতিটি জুতা ছাড়ার আগে কাটা, ঝালাই এবং শেষ করি।
