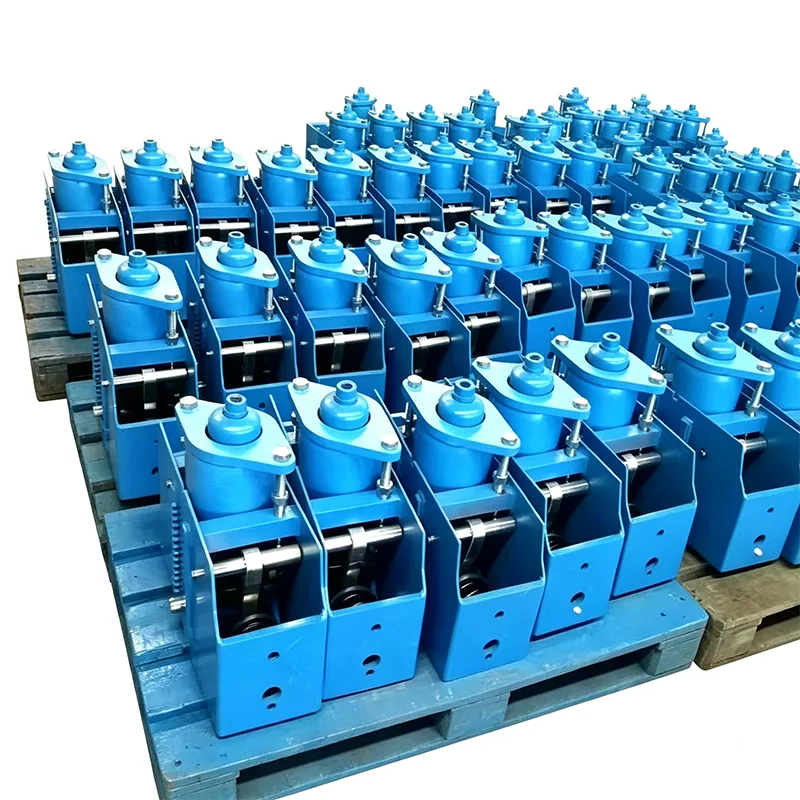

স্থায়ী ধ্রুবক বসন্ত সমর্থন

ইয়াংঝো তিয়ানশুন পাইপলাইন টেকনোলজি কোং লিমিটেড, 2012 সালে প্রতিষ্ঠিত, 14 বছর ধরে পাইপলাইন সাপোর্ট পণ্য উত্পাদনের উপর দৃষ্টি নিবদ্ধ করেছে, বিশ্বের 40 টিরও বেশি দেশে পণ্য পরিবেশন করছে। স্ট্যান্ডিং কনস্ট্যান্ট স্প্রিং সাপোর্ট হল এমন একটি পণ্য যা বিশেষভাবে কাজের অবস্থার জন্য ডিজাইন করা হয়েছে যেখানে পাইপলাইনের উপরে কোনও উত্তোলনের জায়গা নেই এবং নীচের সমর্থন প্রয়োজন। এটি স্টিলের বিম, কংক্রিট ফাউন্ডেশন বা বেসের মাধ্যমে সমর্থন প্ল্যাটফর্মে স্থাপন করা হয়, পাইপলাইনগুলির জন্য ধ্রুবক ঊর্ধ্বমুখী সমর্থনকারী শক্তি প্রদান করে এবং স্থান-সীমাবদ্ধ পরিস্থিতিতে পাইপলাইন স্থানচ্যুতি ক্ষতিপূরণ সমস্যাটি পুরোপুরি সমাধান করে।

কেন স্ট্যান্ডিং টাইপ চয়ন করুন? স্পেস-সংবদ্ধ পরিস্থিতিতে জন্য সমাধান

ব্যবহারিক প্রকৌশলে, অনেক পাইপলাইন শীর্ষ সাসপেনশন সমাধান গ্রহণ করতে পারে না এবং নীচের সমর্থন ব্যবহার করতে হবে:

▶  পাইপ গ্যালারিতে নীচের স্তরের পাইপলাইন: নিম্ন স্তরের পাইপলাইনগুলির উপরে সাসপেনশনের জন্য কোনও ইস্পাত কাঠামোর বিম উপলব্ধ নেই

▶  উপকরণের উপরে পাইপলাইন: পাইপলাইনগুলি সরাসরি সরঞ্জামের উপরে সাজানো, উপরে তোলার পয়েন্ট নেই

▶  কংক্রিট পরিখায় পাইপলাইন: উপরের স্থান সংকীর্ণ সহ পাইপ ট্রেঞ্চে পাইপলাইন

▶  বড় ব্যাসের পাইপলাইন: DN800 এর উপরে পাইপলাইন, অত্যধিক লম্বা সাসপেনশন রডগুলি অস্থিরতার ঝুঁকিতে থাকে

▶  কম্পন-সংবেদনশীল পাইপলাইন: পাম্প ইনলেট এবং আউটলেট পাইপলাইন, নীচের সমর্থন সাসপেনশনের চেয়ে ভাল স্থিতিশীলতা রয়েছে

▶  রিট্রোফিট প্রকল্প: বিদ্যমান ইস্পাত কাঠামো নতুন উত্তোলন পয়েন্ট যোগ করতে পারে না, শুধুমাত্র ভিত্তি থেকে সমর্থন পাওয়া যায়

এই পরিস্থিতিতে, স্ট্যান্ডিং কনস্ট্যান্ট স্প্রিং সাপোর্টই একমাত্র সম্ভাব্য ধ্রুবক শক্তি সমর্থন সমাধান।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

ব্যাপক তুলনা: স্ট্যান্ডিং টাইপ বনাম সাসপেনশন টাইপ

পণ্যের গঠন এবং মূল বৈশিষ্ট্য

স্ট্যান্ডিং কনস্ট্যান্ট স্প্রিং সাপোর্ট একটি উল্লম্ব বাক্স গঠন গ্রহণ করে, প্রধানত নিম্নলিখিত অংশগুলি নিয়ে গঠিত:

বেস প্লেট: লোড ছড়িয়ে দিতে এবং স্থিতিশীলতা নিশ্চিত করতে প্রশস্ত নীচের প্লেট

স্প্রিং বক্স: অন্তর্নির্মিত ধ্রুবক বল বসন্ত প্রক্রিয়া, উল্লম্বভাবে সাজানো

সমর্থন শীর্ষ প্লেট: পাইপলাইন পাইপ সমর্থন সঙ্গে সংযুক্ত, উচ্চতা সূক্ষ্ম-টিউন করা যেতে পারে

স্থানচ্যুতি সূচক: সহজ পর্যবেক্ষণের জন্য পাশে ভিজ্যুয়ালাইজ করা হয়েছে

লকিং ডিভাইস: পরিবহন এবং ইনস্টলেশনের সময় স্প্রিং লক করে

মূল বৈশিষ্ট্য

অতি-নিম্ন উচ্চতার নকশা

উল্লম্ব বসন্ত বিন্যাস, সামগ্রিক উচ্চতা 40% একই স্পেসিফিকেশনের সাসপেনশন ধরনের থেকে কম

সীমিত মেঝে উচ্চতা যেমন পাইপ পরিখা এবং সরঞ্জাম ঘর সঙ্গে স্থান জন্য উপযুক্ত

বিশেষ কাজের অবস্থার জন্য কাস্টমাইজযোগ্য ছোট স্পেসিফিকেশন

চমৎকার স্থিতিশীলতা

সাসপেনশন টাইপের চেয়ে বেস এরিয়া 3 গুণ বড়, মাধ্যাকর্ষণ কম কেন্দ্র

পাইপলাইন অনুভূমিক খোঁচা অধীনে উল্টানো সহজ নয়

কম্পন কাজের অবস্থার অধীনে কোন সাসপেনশন রড সুইংিং সমস্যা নেই

সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ

গ্রাউন্ড ইনস্টলেশন, কোন উচ্চ-উচ্চতা অপারেশন প্রয়োজন

সরাসরি ফাউন্ডেশনে রাখুন, সমতল করার পরে ঠিক করুন

উপরে সামঞ্জস্য বল্টু, মাটিতে দাঁড়ানোর সময় অপারেবল

রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য পাইপলাইনগুলি ভেঙে ফেলার দরকার নেই, সরাসরি বসন্ত সমাবেশ টানুন

শক্তিশালী স্থানচ্যুতি অভিযোজনযোগ্যতা

পাইপলাইনের ঊর্ধ্বগামী তাপীয় স্থানচ্যুতি সহ কাজের অবস্থার জন্য বিশেষভাবে উপযুক্ত

এছাড়াও নিম্নগামী স্থানচ্যুতিতে অভিযোজিত, শুধু বিপরীতভাবে ইনস্টল করুন

পার্শ্বীয় স্থানচ্যুতি ধ্রুবক বল কর্মক্ষমতা প্রভাবিত করে না

সাধারণ অ্যাপ্লিকেশন দৃশ্যকল্প বিশ্লেষণ

অন-সাইট ইনস্টলেশন এবং কমিশনিং গাইড (14 বছরের প্রকৌশল অভিজ্ঞতার উপর ভিত্তি করে)

প্রাক ইনস্টলেশন পরিদর্শন

1. পণ্য মডেল নকশা অঙ্কন সঙ্গে সামঞ্জস্যপূর্ণ কিনা পরীক্ষা করুন

2. লকিং ডিভাইস অক্ষত আছে কিনা এবং পরিবহনের সময় শিথিলতা আছে কিনা তা পরীক্ষা করুন

3. বেস সমতলতা পরীক্ষা করুন, বিকৃতি 2 মিমি অতিক্রম করলে সংশোধন প্রয়োজন

ইনস্টলেশন পদক্ষেপ

1. ভিত্তি সমতলকরণ: সমর্থন ভিত্তি পৃষ্ঠের সমতলতা ত্রুটি ≤2mm/m

2. পজিশনিং এবং ফিক্সিং: অবস্থানে স্থায়ী স্প্রিং সাপোর্ট রাখুন, ওয়েল্ড বা বোল্ট ভিত্তিটিকে ভিত্তির সাথে ঠিক করুন

3. পাইপলাইন সংযোগ: ব্র্যাকেট টপ প্লেটের সাথে পাইপলাইন পাইপ সমর্থন সংযুক্ত করুন, কোল্ড-স্টেট ডিসপ্লেসমেন্ট রিজার্ভ করুন

4. লোড সেটিং: ডিজাইনের প্রয়োজনীয়তা অনুযায়ী টপ বোল্ট সামঞ্জস্য করুন, সূচক প্লেটকে কোল্ড-স্টেট অবস্থানের সাথে সারিবদ্ধ করুন

5.আনলক: ইনস্টলেশনের পরে পরিবহন লকিং বোল্টগুলি সরান

6.পরিদর্শন এবং নিশ্চিতকরণ: নিশ্চিত করুন সূচক জ্যামিং ছাড়া অবাধে সরাতে পারে

সাধারণ সমস্যা হ্যান্ডলিং

মান নিয়ন্ত্রণ এবং যাচাইকরণ

কাঁচামাল নিয়ন্ত্রণ

উপাদান সার্টিফিকেট সহ নিয়মিত ইস্পাত মিল থেকে সমস্ত ইস্পাত উপকরণ

স্প্রিং স্টিলের জন্য 100% কঠোরতা পরীক্ষা, অযোগ্য উপকরণ প্রত্যাখ্যান

ঢালাই উপকরণ স্পেসিফিকেশন অনুযায়ী শুকিয়ে, মিল বেস ধাতু শক্তি

উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ

CNC কাটিং এবং ফাঁকা, মাত্রিক নির্ভুলতা ±1 মিমি

ঢালাই CO2 গ্যাস শিল্ডেড ঢালাই গ্রহণ করে, ওয়েল্ডাররা শংসাপত্র ধারণ করে

বসন্ত তাপ চিকিত্সা ভ্যাকুয়াম চুল্লি, কঠোরতা অভিন্নতা ±HRC2 গ্রহণ করে

সম্পূর্ণ মেশিন সমাবেশের পরে তিনটি ফুল-স্ট্রোক ট্রায়াল চলে

কারখানা পরিদর্শন

প্রতিটি স্ট্যান্ডিং কনস্ট্যান্ট স্প্রিং সাপোর্ট ডেলিভারির আগে নিম্নলিখিতগুলি সম্পন্ন করে:

চেহারা এবং মাত্রা পরিদর্শন

সম্পূর্ণ স্ট্রোক লোড পরীক্ষা, রেকর্ড 10 পরিমাপ পয়েন্ট

স্থিরতা গণনা, নিশ্চিত করুন ≤±5%

লকিং ডিভাইস ফাংশন পরীক্ষা

স্থানচ্যুতি নির্দেশক ক্রমাঙ্কন

বিরোধী জারা আবরণ বেধ সনাক্তকরণ

সেবা এবং সমর্থন

▶  নির্বাচন সমর্থন: স্থায়ী প্রকার সমাধানের সম্ভাব্যতা নিশ্চিত করতে ইনস্টলেশন স্থান যাচাইকরণ প্রদান করুন

▶  কাস্টমাইজড পরিষেবা: সাইটের স্থান অনুযায়ী কাস্টম বিশেষ উচ্চতা এবং বিশেষ বেস আকার

▶  ইন্সটলেশন নির্দেশিকা: বিশদ ইনস্টলেশন ম্যানুয়াল প্রদান করুন, বড় প্রকল্পগুলির জন্য উপলব্ধ অন-সাইট নির্দেশিকা

▶  ডেলিভারি চক্র: প্রচলিত মডেলের জন্য 7-10 দিন, কাস্টমাইজড পণ্যের জন্য 15-20 দিন

▶  গুণমানের ওয়ারেন্টি: 2-বছরের পণ্যের ওয়ারেন্টি, আজীবন প্রযুক্তিগত সহায়তা

▶  খুচরা যন্ত্রাংশ সরবরাহ: স্টকে সাধারণ মডেলের স্প্রিং অ্যাসেম্বলি, ৪৮ ঘণ্টার মধ্যে বিতরণ করা হয়

স্ট্যান্ডিং কনস্ট্যান্ট স্প্রিং সাপোর্ট স্থান-সীমাবদ্ধ কাজের পরিস্থিতিতে ধ্রুবক বল পাইপলাইন সমর্থনের জন্য একটি নির্ভরযোগ্য সমাধান। বিগত 14 বছরে, আমরা এই সমস্যার সমাধান করেছি যে বিশ্বব্যাপী শত শত প্রকল্পের জন্য সাসপেনশন সমাধান কার্যকর করা যাবে না, এবং আমাদের পণ্যগুলি স্থিরভাবে কাজ করছে এবং সর্বসম্মতভাবে গ্রাহকদের দ্বারা স্বীকৃত।
