পাইপলাইনের জন্য ধ্রুবক বসন্ত সমর্থন

Tianshun 40+ দেশে পাইপলাইন সমর্থন সমাধানে 14 বছরের যাচাইকৃত প্রকৌশল অভিজ্ঞতা অফার করে। একটি প্রতিষ্ঠিত প্রস্তুতকারক হিসাবে, আমরা পাইপলাইনের জন্য ধ্রুবক স্প্রিং সাপোর্ট তৈরি করি যা পাইপলাইনের তাপীয় স্থানচ্যুতির সময় সামঞ্জস্যপূর্ণ সমর্থনকারী শক্তি সরবরাহ করে। এই অভিজ্ঞ সরবরাহকারী বেস-টাইপ সমর্থন পণ্য সরবরাহ করে যা অতিরিক্ত চাপ দূর করে এবং পাইপলাইনের ক্ষতি এবং সরঞ্জামের ব্যর্থতা প্রতিরোধ করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

পাইপলাইনের জন্য ধ্রুবক বসন্ত সমর্থন

শিল্প পাইপলাইন সিস্টেমের অপারেশন চলাকালীন, সমর্থন সমাধানগুলির অনুপযুক্ত নির্বাচন প্রায়ই সমস্যাগুলির একটি সিরিজের দিকে পরিচালিত করে:

▶ অতিরিক্ত পাইপলাইন স্ট্রেস: যখন উচ্চ-তাপমাত্রার পাইপলাইনগুলি তাপীয় স্থানচ্যুতির মধ্য দিয়ে যায়, তখন সহায়ক শক্তির পরিবর্তন ওয়েল্ড ক্র্যাকিং এবং জয়েন্ট লিকেজ সৃষ্টি করে

▶ যন্ত্রের ইন্টারফেসের ক্ষতি: পাইপলাইনের তাপ সম্প্রসারণ থ্রাস্ট সংবেদনশীল সরঞ্জাম যেমন পাম্প এবং কম্প্রেসারগুলিতে প্রেরণ করা হয়, যার ফলে সরঞ্জাম অফসেট বা সিল ব্যর্থ হয়

▶ সহায়তা এবং হ্যাঙ্গার জ্যামিং ব্যর্থতা: অনুপযুক্ত ইনস্টলেশন এবং কমিশনিং স্প্রিংগুলিকে স্বাভাবিকভাবে কাজ করতে বাধা দেয়, যার ফলে পাইপলাইন ঝুলে যায় এবং বিকৃতি ঘটে

▶ উচ্চ অপারেশন এবং রক্ষণাবেক্ষণ খরচ: ঘন ঘন রক্ষণাবেক্ষণ এবং প্রতিস্থাপন উত্পাদন ধারাবাহিকতাকে প্রভাবিত করে

এই সাধারণ শিল্প সমস্যাগুলি সমাধান করার জন্য, আমরা 14 বছরের প্রকৌশল অনুশীলন দ্বারা যাচাইকৃত একটি পরিপক্ক সমাধান প্রদান করি — পাইপলাইনের জন্য ধ্রুবক বসন্ত সমর্থন৷

Constant Spring Supports

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার স্পেক টেবিল	উদাহরণ
মডেল / সিরিজ	PH, LH, CA, CS, TH
লোড ক্ষমতা (অপারেটিং)	0.1 kN - 500 kN
মোট ভ্রমণ	50 মিমি, 100 মিমি, 200 মিমি, 400 মিমি
প্রকৃত ভ্রমণ	600 মিমি পর্যন্ত
লোড বিচ্যুতি (সহনশীলতা)	±5% (স্ট্যান্ডার্ড) / ±3% (উচ্চ পূর্বাভাস)
ইনস্টলেশন অবস্থান	অনুভূমিক/উল্লম্ব
হাউজিং ফিনিশ	হট ডিপ গ্যালভানাইজড / ইপোক্সি
অপারেটিং টেম্প।	-20°C থেকে +80°C (পরিবেষ্টিত)
বসন্ত কয়েল উপাদান	60Si2Mn/50CrVA
লোড সামঞ্জস্য পরিসীমা	±10% (ক্ষেত্র সামঞ্জস্য)

পণ্যের অবস্থান এবং মূল মান

পাইপলাইনের জন্য কনস্ট্যান্ট স্প্রিং সাপোর্ট হল একটি বেস-টাইপ কনস্ট্যান্ট ফোর্স সাপোর্ট ডিভাইস যা বিশেষভাবে পাইপলাইনগুলির নীচের সমর্থনের জন্য ডিজাইন করা হয়েছে, কাজের অবস্থার জন্য উপযুক্ত যেখানে পাইপলাইনের উপরে কোনও উত্তোলনের জায়গা নেই এবং ফাউন্ডেশন বা প্ল্যাটফর্ম থেকে উপরের দিকে সমর্থন প্রয়োজন।

হ্যাঙ্গার প্রকারের থেকে ভিন্ন, ধ্রুবক বল বসন্ত সমর্থন সরাসরি ইস্পাত বিম, কংক্রিট ভিত্তি বা সমর্থনকারী ইস্পাত কাঠামোর উপর স্থাপন করা হয় এবং বেসের মাধ্যমে পাইপলাইনের নীচে সংযুক্ত করা হয়। পাইপলাইনের উল্লম্ব তাপ স্থানচ্যুতির পুরো প্রক্রিয়া জুড়ে, এটি সর্বদা 5% এর মধ্যে নিয়ন্ত্রিত লোড পরিবর্তনের হারের সাথে স্থিতিশীল সমর্থনকারী শক্তিকে আউটপুট করে, মৌলিকভাবে তাপ স্থানচ্যুতির কারণে অতিরিক্ত চাপ দূর করে।

2012 সালে প্রতিষ্ঠার পর থেকে, ইয়াংঝো তিয়ানশুন পাইপলাইন প্রযুক্তি বিশ্বের 40 টিরও বেশি দেশে পাওয়ার এবং পেট্রোকেমিক্যাল প্রকল্পের জন্য হাজার হাজার সেট পাইপলাইন সমর্থন পণ্য সরবরাহ করেছে, যা সাইটে সমৃদ্ধ অ্যাপ্লিকেশন অভিজ্ঞতা সঞ্চয় করে।

নির্বাচন নির্দেশিকা: কখন কনস্ট্যান্ট ফোর্স সাপোর্ট বেছে নেবেন

ইন্ডাস্ট্রি স্ট্যান্ডার্ড NB/T 47038—2019 কনস্ট্যান্ট ফোর্স স্প্রিং সাপোর্টস এবং হ্যাঙ্গার, ইঞ্জিনিয়ারিং অনুশীলনের অভিজ্ঞতার সাথে মিলিত অনুযায়ী, নির্বাচনের মানদণ্ড নিম্নরূপ:

বিচারের শর্ত	প্রস্তাবিত সমাধান
পাইপলাইন উল্লম্ব তাপ স্থানচ্যুতি ＞ 12 মিমি	স্থির বল বসন্ত সমর্থন এবং হ্যাঙ্গার অগ্রাধিকার
পাইপলাইন উল্লম্ব তাপ স্থানচ্যুতি ≤ 12 মিমি	পরিবর্তনশীল বল বসন্ত সমর্থন এবং হ্যাঙ্গার ঐচ্ছিক
লোড পরিবর্তন হার প্রয়োজন ≤ 6%	ধ্রুবক বল বসন্ত সমর্থন এবং হ্যাঙ্গার নির্বাচন করা আবশ্যক
সংবেদনশীল সরঞ্জামের সাথে সংযুক্ত (স্টিম টারবাইন, পাম্প, কম্প্রেসার)	ধ্রুবক বল বসন্ত সমর্থন এবং হ্যাঙ্গার নির্বাচন করা আবশ্যক
পাইপলাইনের উপরে তোলার জায়গা নেই	পাইপলাইনের জন্য ধ্রুবক বসন্ত সমর্থন চয়ন করুন (বেস-টাইপ সমর্থন)
পাইপলাইনের উপরে ইস্পাত কাঠামো beams	ধ্রুবক বল বসন্ত হ্যাঙ্গার ঐচ্ছিক

নির্বাচনের জন্য প্রয়োজনীয় প্যারামিটার (সঠিক মিলের জন্য প্রদান করুন):

▶ পাইপলাইনের কাজের লোড (পাইপলাইনের ওজন, মাঝারি এবং নিরোধক স্তর সহ)

▶ ঠান্ডা অবস্থা থেকে গরম অবস্থায় পাইপলাইনের উল্লম্ব তাপীয় স্থানচ্যুতি মান

▶ কাজের পরিবেশের তাপমাত্রা পরিসীমা

▶ অন-সাইটে ইনস্টলেশনের জায়গার সীমাবদ্ধতা

▶ এক্সিকিউশন স্ট্যান্ডার্ড প্রয়োজনীয়তা (জাতীয় মান / রাসায়নিক মান / পাওয়ার স্ট্যান্ডার্ড)

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

পরামিতি বিভাগ	প্রযুক্তিগত সূচক	মন্তব্য
লোড পরিসীমা	0.5kN ~ 800kN	সুপার বড় লোড স্পেসিফিকেশন কাস্টমাইজযোগ্য
স্থানচ্যুতি পরিসীমা	50 মিমি ~ 400 মিমি	20% স্থানচ্যুতি মার্জিন প্রস্তাবিত
লোড স্থিরতা	≤±5%	≤6% জাতীয় মান প্রয়োজনীয়তা অতিক্রম করছে
কাজের তাপমাত্রা	-20℃ ~ 450℃	বিশেষ কাজের অবস্থার জন্য কাস্টমাইজযোগ্য
লোড সমন্বয় পরিসীমা	±10%	অন-সাইট সূক্ষ্ম সমন্বয় উপলব্ধ
ইনস্টলেশন প্রকার	বেস-টাইপ সমর্থন	নীচে rooting ইনস্টলেশন
নির্বাহের মানদণ্ড	NB/T 47038, HG/T 20644, GB/T 17116	গ্রাহক-নির্দিষ্ট মান অনুসরণ করতে পারেন
বসন্ত উপাদান	60Si2MnA স্প্রিং স্টিল	ভ্যাকুয়াম তাপ চিকিত্সা প্রক্রিয়া
শেল উপাদান	Q345B কাঠামোগত ইস্পাত	অবিচ্ছেদ্য ঢালাই গঠন

বিভিন্ন সহায়তা সমাধানের কর্মক্ষমতা তুলনা

তুলনা আইটেম	কনস্ট্যান্ট ফোর্স স্প্রিং সাপোর্ট	পরিবর্তনশীল বল বসন্ত সমর্থন	অনমনীয় স্থির সমর্থন
লোড পরিবর্তন হার	≤±5%	15%~25%	100% (কোন স্থানচ্যুতি ক্ষতিপূরণ নেই)
প্রযোজ্য স্থানচ্যুতি	12 মিমি, সর্বোচ্চ 500 মিমি	≤50 মিমি	0 (কোন স্থানচ্যুতি নেই)
পাইপলাইনের চাপের উপর প্রভাব	প্রায় কোন অতিরিক্ত চাপ	কিছু অতিরিক্ত চাপ	গুরুতর চাপ ঘনত্ব
সরঞ্জাম সুরক্ষা	সেরা, ন্যূনতম খোঁচা	গড়	দরিদ্র, খোঁচা সরাসরি প্রেরিত
কাঠামোগত জটিলতা	তুলনামূলকভাবে উচ্চ	সরল	সরলতম
সংগ্রহের খরচ	তুলনামূলকভাবে উচ্চ	মাঝারি	সর্বনিম্ন
সম্পূর্ণ জীবন চক্র খরচ	সর্বনিম্ন (রক্ষণাবেক্ষণ-মুক্ত, দীর্ঘ পরিষেবা জীবন)	মাঝারি	সর্বোচ্চ (ঘন ঘন রক্ষণাবেক্ষণ)
প্রস্তাবিত পরিস্থিতিতে	উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ দীর্ঘ-দূরত্বের পাইপলাইন, সংবেদনশীল সরঞ্জাম সংযোগ	সাধারণ তাপমাত্রায় মাঝারি এবং ছোট ব্যাসের পাইপলাইন	তাপীয় স্থানচ্যুতি ছাড়াই ছোট পাইপলাইন

যদিও পাইপলাইনের জন্য কন্সট্যান্ট স্প্রিং সাপোর্টের প্রাথমিক সংগ্রহের খরচ তুলনামূলকভাবে বেশি, 10 বছরেরও বেশি পূর্ণ জীবনচক্রের দৃষ্টিকোণ থেকে, এটির রক্ষণাবেক্ষণ-মুক্ত বৈশিষ্ট্য, উচ্চ নির্ভরযোগ্যতা এবং কম ব্যর্থতার হারের কারণে এর ব্যাপক খরচ অন্যান্য সমাধানগুলির চেয়ে উচ্চতর।

উত্পাদন এবং গুণমান নিয়ন্ত্রণের নিশ্চয়তা

1. কাঁচামাল নিয়ন্ত্রণ

▶ সমস্ত স্প্রিং ইস্পাত বড় দেশীয় স্টিল মিল থেকে উপাদান সার্টিফিকেট সহ

▶ বসন্ত সামগ্রীর প্রতিটি ব্যাচ স্টোরেজে রাখার আগে কঠোরতা পরীক্ষা এবং রচনা পুনরায় পরিদর্শন করা হয়

▶ ঢালাইয়ের উপকরণ বেস ধাতুর সাথে মেলে এবং ঢালাই পদ্ধতির যোগ্যতা পাস

2. উৎপাদন প্রক্রিয়া নিয়ন্ত্রণ

▶ অভ্যন্তরীণ চাপ দূর করার জন্য ঝরনাগুলি বায়ুচলাচলের পরে ভ্যাকুয়াম তাপ চিকিত্সা করে

▶ প্রতিটি স্প্রিং পৃথকভাবে লোড পরীক্ষা করা হয়, লোড-ডিসপ্লেসমেন্ট কার্ভ রেকর্ড করা হয়

▶ স্থায়িত্ব মান পূরণ করে তা নিশ্চিত করার জন্য সম্পূর্ণ সমাবেশের পরে সম্পূর্ণ স্ট্রোক পরীক্ষা করা হয়

▶ সারফেস অ্যান্টি-জারোশন ট্রিটমেন্ট: স্যান্ডব্লাস্টিং ডিরাস্টিং + ইপক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + টপকোট

3. কারখানা পরিদর্শন

পাইপলাইনের জন্য প্রতিটি ধ্রুবক স্প্রিং সাপোর্ট জারি করা রিপোর্ট সহ ডেলিভারির আগে নিম্নলিখিত পরিদর্শনগুলি সম্পন্ন করে:

▶ আদর্শ এবং মাত্রা পরিদর্শন

▶ সম্পূর্ণ স্ট্রোক লোড কনস্টেন্সি পরীক্ষা

▶ লকিং ডিভাইস ফাংশন পরীক্ষা

▶ স্থানচ্যুতি নির্দেশক ক্রমাঙ্কন

সাধারণ সমস্যা এবং সমাধান

অন-সাইট সমস্যা	সম্ভাব্য কারণ	সমাধান
পাইপলাইন স্থানচ্যুতির সময় সমর্থন থেকে অস্বাভাবিক শব্দ	রোলার এবং গাইড রেলের মধ্যে ঘর্ষণ	নিয়মিত গ্রীস লাগান
প্রকৃত স্থানচ্যুতি নকশার সাথে অসামঞ্জস্যপূর্ণ	পাইপলাইন চাপ গণনা বিচ্যুতি	অন-সাইট লোড ±10% পরিসরের মধ্যে সূক্ষ্ম-টিউন করা যেতে পারে
অত্যধিক বসন্ত কম্প্রেশন	অনুপযুক্ত নির্বাচন বা ওভারলোডিং	লোড পুনরায় গণনা করুন এবং ম্যাচিং মডেল প্রতিস্থাপন করুন
সমর্থন বেস বিকৃতি	অপর্যাপ্ত rooting ভিত্তি শক্তি	ভিত্তি শক্তিশালী করুন বা সমর্থন এলাকা বৃদ্ধি করুন
মারাত্মক ক্ষয়	দৃঢ় পরিবেশগত ক্ষয়কারীতা	স্টেইনলেস স্টীল উপাদান নির্বাচন করুন বা বিরোধী জারা আবরণ যোগ করুন

আমাদের পরিষেবা প্রক্রিয়া

1.প্রযুক্তিগত পরামর্শ: পেশাদার বিক্রয় দল আপনার পাইপলাইন পরামিতিগুলির উপর ভিত্তি করে নির্বাচনের পরামর্শ প্রদান করে

2.স্কিম নিশ্চিতকরণ: পণ্যের স্পেসিফিকেশন এবং উদ্ধৃতি ইস্যু করুন, প্রযুক্তিগত প্রয়োজনীয়তা এবং প্রসবের সময় নিশ্চিত করুন

3. উত্পাদন এবং উত্পাদন: অর্ডার অনুযায়ী উত্পাদন, প্রক্রিয়া চলাকালীন উত্পাদন অগ্রগতি প্রতিক্রিয়া উপলব্ধ

4. কারখানা পরিদর্শন: পরীক্ষার রিপোর্ট এবং যোগ্যতা শংসাপত্র সংযুক্ত সহ সম্পূর্ণ পরিদর্শন

5. লজিস্টিকস এবং ডেলিভারি: প্রচলিত মডেলের জন্য 7-15 দিনের ডেলিভারি, সম্মত চক্র অনুযায়ী কাস্টমাইজড পণ্য সরবরাহ করা হয়

6. বিক্রয়োত্তর সমর্থন: ইনস্টলেশন নির্দেশিকা প্রদান করুন, 24 ঘন্টার মধ্যে পণ্যের মানের সমস্যাগুলির উত্তর দিন

ইয়াংজু তিয়ানশুন পাইপলাইন প্রযুক্তি সর্বদা "স্থিতিশীল মানের, পেশাদার পরিষেবা" এর ব্যবসায়িক দর্শনকে মেনে চলে। আমাদের পণ্যগুলি মার্কিন যুক্তরাষ্ট্র, যুক্তরাজ্য, ব্রাজিল, সিঙ্গাপুর এবং দক্ষিণ আফ্রিকা সহ 40 টিরও বেশি দেশে প্রকৌশল প্রকল্পে স্থিরভাবে কাজ করছে। পাইপলাইনের জন্য ধ্রুবক স্প্রিং সমর্থন বেছে নেওয়ার অর্থ হল বিশ্বব্যাপী প্রকৌশল অনুশীলন দ্বারা যাচাই করা একটি নির্ভরযোগ্য পাইপলাইন সমর্থন সমাধান বেছে নেওয়া।

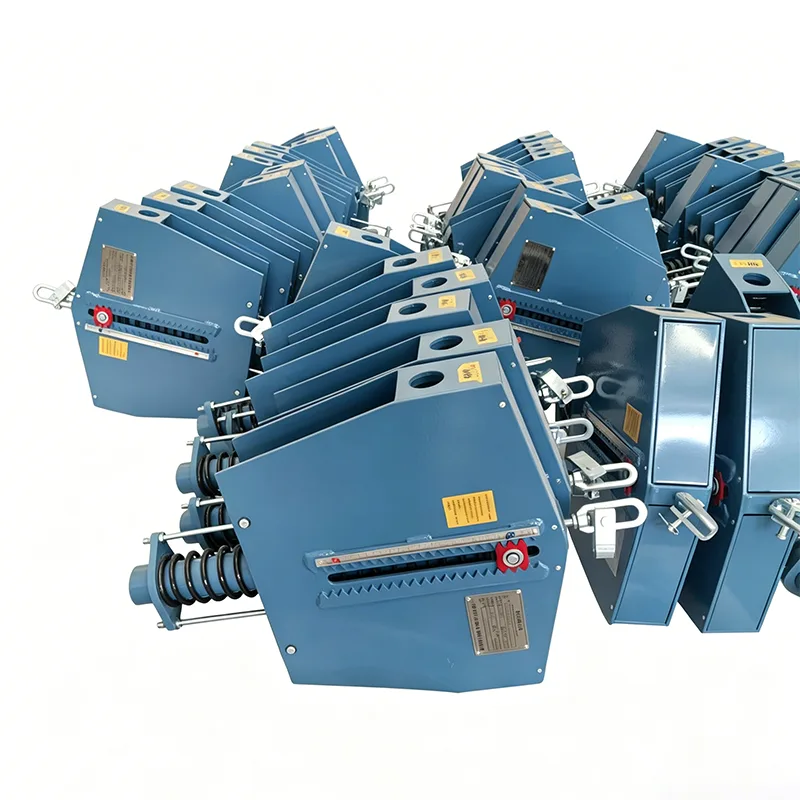

Constant Spring Support for Pipeline
