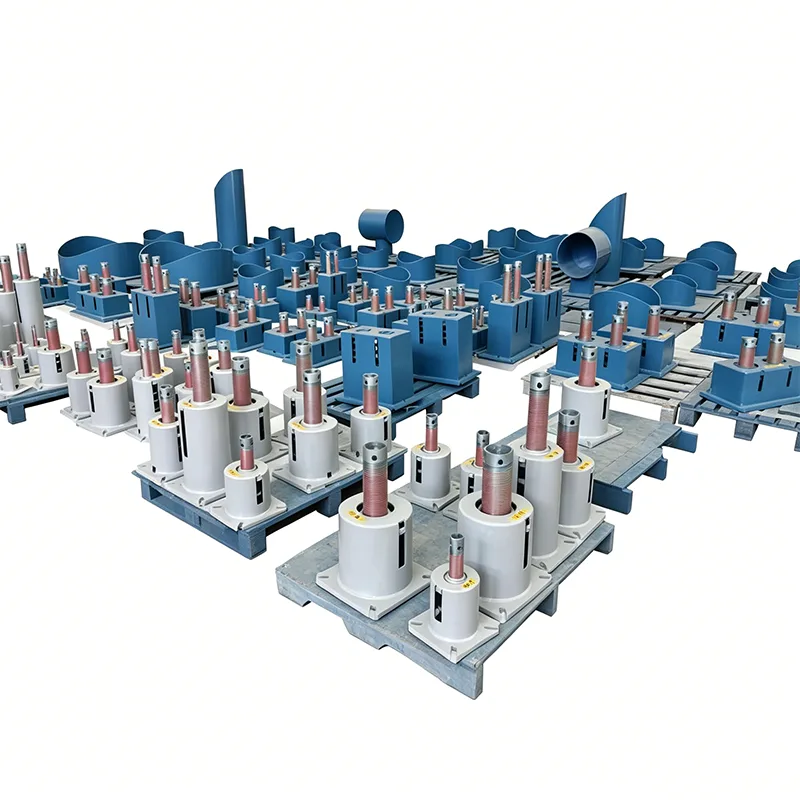

ওভারহেড পাইপলাইন সাসপেনশন এবং কম্পনের জন্য জারা-প্রতিরোধী স্প্রিং হ্যাঙ্গার

বেশিরভাগ লোক তাদের স্প্রিং হ্যাঙ্গার বলে, কেউ কেউ তাদের স্প্রিং সাপোর্ট বলে, এবং মাঠে, আপনি উভয়ই শুনতে পাবেন। তিয়ানশুনে, আমরা নামটি আটকে রাখি না — যা গুরুত্বপূর্ণ তা হল যখন একটি পাইপকে একটি কাঠামোগত মরীচি থেকে ঝুলতে হবে এবং এখনও তাপচক্রের সাথে অবাধে চলাচল করতে হবে, সমাবেশটি কাজ করে। আমরা 14 বছর ধরে পাওয়ার স্টেশন, রিফাইনারি পাইপ র্যাক এবং প্রক্রিয়াকরণ লাইনের জন্য এগুলি তৈরি করছি, এবং আমাদের স্প্রিং হ্যাঙ্গারগুলি এই মুহূর্তে 45 ​​টিরও বেশি দেশে পাইপ ধরে আছে।

এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।

চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।

পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

একটি স্প্রিং হ্যাঙ্গার একবারে দুটি কাজ করে: এটি উপরে থেকে পাইপের সম্পূর্ণ ওজন বহন করে এবং এটি প্রসারিত বা সংকুচিত হওয়ার সাথে সাথে পাইপের সাথে ভ্রমণ করে। একটি অনমনীয় হ্যাঙ্গার রডের বিপরীতে, যেটি কেবল সেখানে ঝুলে থাকে, একটি স্প্রিং হ্যাঙ্গার সম্পূর্ণ নড়াচড়া সীমার মধ্যে নিযুক্ত থাকে। এটি উচ্চতর পাইপের দীর্ঘ সোজা রানের ক্ষেত্রে বিশেষভাবে গুরুত্বপূর্ণ যেখানে তাপ বৃদ্ধি দ্রুত যোগ করতে পারে। লাইনগুলির জন্য যেখানে লোডটি প্রায় স্থির থাকতে হবে তা নির্বিশেষে যে পাইপ কতদূর সরে যায়, অনেক প্রকল্প এইগুলির সাথে একত্রিত করেধ্রুবক বসন্ত সমর্থন করেএকই র্যাকে। কম সমালোচনামূলক লাইনের জন্য, মানপরিবর্তনশীল বসন্ত সমর্থন করেপ্রায়ই কাজটি করুন — একই স্প্রিং হ্যাঙ্গার হাউজিং শৈলী, শুধু একটি ভিন্ন অভ্যন্তরীণ বসন্ত বিন্যাস।

যেখানে স্প্রিং হ্যাঙ্গার একটি পাইপিং সিস্টেমে ফিট করে

একটি স্প্রিং হ্যাঙ্গার একা কাজ করে না। একটি সাধারণ পাইপ র্যাকে, আপনি স্প্রিং হ্যাঙ্গারগুলিকে কঠোর পাইপ সমর্থন এবং পাইপ জুতার পাশাপাশি কাজ করতে দেখতে পাবেন যা নিম্ন উচ্চতায় ওজন পরিচালনা করে। উচ্চ-তাপমাত্রা টাই-ইন পয়েন্টে বা সরঞ্জাম সংযোগের কাছাকাছি, হ্যাঙ্গারগুলি প্রায়শই নির্দিষ্ট করা হয় কারণ তারা মেঝেতে জায়গা খালি করে এবং পাইপকে একাধিক দিকে সরানোর জন্য ঘর দেয়। লাইন ঠান্ডা বা ঠান্ডা হলে, ক্ল্যাম্প পয়েন্টে প্রি-ইনসুলেটেড পাইপ সাপোর্টের সাথে হ্যাঙ্গার জোড়া লাগালে আইসিং প্রতিরোধ হয় এবং ইনসুলেশন সিস্টেম অক্ষত থাকে। অনেক প্রজেক্ট স্পেসিক্স পুরো অ্যাসেম্বলিকে শুধুমাত্র একটি স্প্রিং সাপোর্ট প্যাকেজের অংশ হিসাবে উল্লেখ করে — পার্থক্যটি সত্যিই শুধু উপরে-মাউন্ট করা বনাম নীচে-মাউন্ট করা।

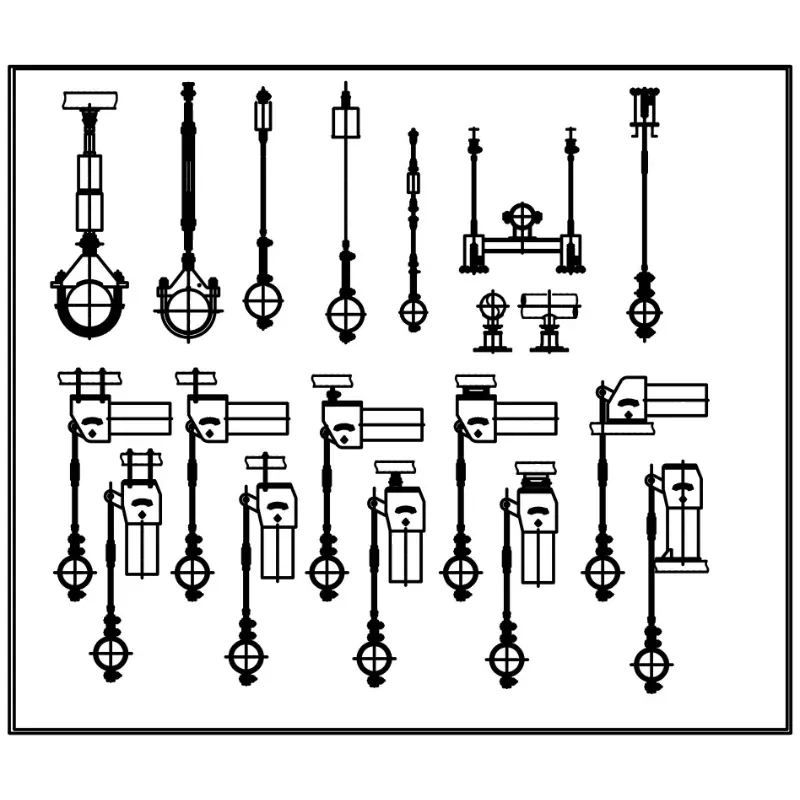

একটি বসন্ত হ্যাঙ্গার সমাবেশে কি যায়

একটি স্প্রিং হ্যাঙ্গার কেবল একটি ক্যানের একটি বসন্ত নয়। এটা একটি সমাবেশ. আমরা সাধারণত যা ব্যবহার করি তা এখানে:

প্রতিটি উপাদান ব্যাচে মিল পরীক্ষার রিপোর্ট আছে, এবং আমরা তা তাপ নম্বরে ফিরে পাই। আপনার স্পেকের জন্য 3.2 সার্টিফিকেশন (EN 10204) প্রয়োজন হলে, আমরা এটি কভার করেছি।

আমরা যে মান তৈরি করি

আমরা পূরণ করার জন্য বসন্ত হ্যাঙ্গার তৈরি করি:

ANSI/MSS SP-58 — পাইপ সাপোর্ট এবং হ্যাঙ্গার

ASME B31.3 — প্রসেস পাইপিং

জিবি/টি 17116

DIN, JIS, বা প্রজেক্ট-নির্দিষ্ট স্পেসিফিকেশন প্রয়োজন হলে

আমাদের কারখানা ISO 9001:2015 এর অধীনে কাজ করে, যার অর্থ আগত কাঁচামাল থেকে চূড়ান্ত লোড পরীক্ষা পর্যন্ত প্রতিটি ধাপে নথিভুক্ত পদ্ধতি।

প্রশ্ন আমরা পেতে

প্রশ্ন 1: বেস-মাউন্ট করা স্প্রিং সাপোর্টের পরিবর্তে আমি কখন স্প্রিং হ্যাঙ্গার ব্যবহার করব?

যখন পাইপটি উচ্চতায় চলে এবং বসার জন্য নীচে কোনও ইস্পাত প্ল্যাটফর্ম নেই। পাইপ র্যাক, ওভারহেড লাইন, এবং বয়লার পেন্টহাউস পাইপিং হল ক্লাসিক কেস। হ্যাঙ্গারগুলি ওভারহেড স্টিলের সাথে সংযুক্ত থাকে এবং পাইপে নেমে যায়। এটি আপনার সমর্থন পয়েন্ট কোথায় তা নিয়ে, বসন্ত প্রক্রিয়া সম্পর্কে নয়।

প্রশ্ন 2: আমি কি একটি হ্যাঙ্গারে একই লোড রেঞ্জ পেতে পারি যা আমি একটি বেস স্প্রিং-এ পেতে পারি?

সাধারণত, হ্যাঁ। আমাদের পরিবর্তনশীল স্প্রিং হ্যাঙ্গার প্রতি হ্যাঙ্গারে 20+ টন পর্যন্ত কয়েকশ কিলোগ্রাম কভার করে। ধ্রুবক বসন্ত হ্যাঙ্গার উচ্চতর যান. আপনার যদি সত্যিই ভারী কিছুর প্রয়োজন হয় - বলুন একটি রডে 40 টন - আমরা এটি তৈরি করতে পারি, তবে প্রথমে আমাদের সাথে কথা বলা আরও বোধগম্য হয় যাতে আমরা লোড বিতরণ বিকল্পগুলি দেখতে পারি।

প্রশ্ন 3: আপনি কিভাবে বসন্ত হ্যাঙ্গার পরীক্ষা করবেন?

আমরা স্প্রিংটিকে নির্দিষ্ট লোডে সেট করি, এটিকে তার পূর্ণ ভ্রমণের মাধ্যমে চালাই এবং চেক করি যে শক্তিটি সহনশীলতার মধ্যে থাকে। ধ্রুবক স্প্রিং হ্যাঙ্গারগুলির জন্য, আমরা লোড-ডিফ্লেকশন কার্ভ প্লট করি এবং নিশ্চিত করি যে এটি ডিজাইন মার্জিনের মধ্যে সমতল। ভ্রমণ স্কেল যাচাই করা হয়, এবং সমস্ত সংযোগ থ্রেড গুণমান এবং জোড় অখণ্ডতা জন্য পরিদর্শন করা হয়.

প্রশ্ন 4: আপনার স্ট্যান্ডার্ড লিড টাইম কি?

সাধারণ লোড রেঞ্জ সহ স্ট্যান্ডার্ড হ্যাঙ্গার সমাবেশগুলির জন্য, 20-25 দিন। আপনার যদি 304 স্টেইনলেস হার্ডওয়্যার, বিশেষ আবরণ বা অ-মানক ভ্রমণের প্রয়োজন হয়, তাহলে 30-40 দিন। বড় প্রকল্প প্যাকেজগুলি একটি উত্সর্গীকৃত উত্পাদন সময়সূচী পায়, এবং আমরা আপনাকে উদ্ধৃতি সহ একটি দৃঢ় বিতরণ প্রতিশ্রুতি দেব।

প্রশ্ন 5: তারা কিভাবে পাঠানো হয়?

হ্যাঙ্গার অ্যাসেম্বলিগুলিকে ম্যানেজ করা যায় এমন টুকরো টুকরো করা হয় — স্প্রিং হাউজিং, রড সেট এবং ক্ল্যাম্প — জলরোধী আস্তরণের সাথে কাঠের ক্রেটে একসাথে প্যাক করা হয়। প্রতিটি ক্রেটকে হ্যাঙ্গার ট্যাগ নম্বর দিয়ে লেবেল করা হয় যাতে সাইট ক্রু সরাসরি পাইপ সাপোর্ট ড্রয়িংয়ের সাথে তাদের মেলাতে পারে।

কাস্টমাইজেশন আমরা নিয়মিত হ্যান্ডেল

অনেক গ্রাহক মনে করেন স্প্রিং হ্যাঙ্গার শুধুমাত্র স্ট্যান্ডার্ড ক্যাটালগ আইটেম হিসাবে আসে। আমরা যেভাবে কাজ করি তা নয়। আমরা যে স্প্রিং হ্যাঙ্গারগুলি চালাই তার মধ্যে অন্তত একটি কাস্টম বিশদ থাকে, তা হোক না কেন:

বড় ভূমিকম্প আন্দোলন মিটমাট করার জন্য বর্ধিত ভ্রমণ

নির্দিষ্ট ওভারহেড ক্লিয়ারেন্সের জন্য কাস্টম রডের দৈর্ঘ্য

উপকূলীয় বা ক্ষয়কারী পরিবেশের জন্য স্টেইনলেস স্টীল নির্মাণ

400°C এর উপরে চলমান লাইনের জন্য উচ্চ-তাপমাত্রার বসন্ত উপাদান

বিশেষ পেইন্ট সিস্টেম — ইপোক্সি, জিঙ্ক সমৃদ্ধ প্রাইমার বা সামুদ্রিক আবরণ

আমাদের হ্যাঙ্গারে আপনার পাইপ লাগানোর দরকার নেই। আমরা আপনার পাইপে হ্যাঙ্গার তৈরি করব।

আমরা বাস্তব প্রকল্প থেকে কি শিখেছি

আপনি একটি পাইপ সমর্থন স্পেসিফিকেশন লিখছেন কিনা তা জানার মতো কিছু ব্যবহারিক পয়েন্ট:

লম্বা সোজা রানে, প্রতিটি সমর্থন পয়েন্ট ঠিক করবেন না। বসন্তের হ্যাঙ্গারগুলি বৃদ্ধিকে শোষণ করতে দিন এবং কৌশলগতভাবে অ্যাঙ্করগুলি স্থাপন করুন। আপনার পাইপ স্ট্রেস ইঞ্জিনিয়ার মুভমেন্ট ডেটা প্রদান করলে কোন হ্যাঙ্গার কোথায় যাবে তা আমরা নির্ধারণ করতে সাহায্য করতে পারি।

যদি পাইপটি উত্তাপযুক্ত হয়, তাহলে বাতার ধরন এবং সামনের লাইনিং নির্দিষ্ট করুন। ইনস্টলেশনের পরে হ্যাঙ্গার পয়েন্টে রেট্রোফিটিং ইনসুলেশন অগোছালো এবং ব্যয়বহুল।

আর্দ্র বা উপকূলীয় এলাকায় বহিরঙ্গন ইনস্টলেশনের জন্য, স্টেইনলেস হার্ডওয়্যার বা অন্তত হট-ডিপ গ্যালভানাইজিং নির্দিষ্ট করুন। কার্বন স্টিলের রডগুলি প্রথম দিনে ভাল দেখায় তবে দুটি বর্ষার পরে সেভাবে দেখাবে না।

তিয়ানশুন পথ

আমরা একটি ট্রেডিং কোম্পানি নই যে আমাদের বাক্সে অন্য কারো যন্ত্রাংশ রাখে। আমরা ইয়াংজুতে আমাদের নিজস্ব কারখানায় এগুলি তৈরি করি। আমরা ইস্পাত, মেশিনের উপাদান, বাতাস এবং স্প্রিং পরীক্ষা, ইউনিট একত্রিত, তাদের আঁকা, তাদের প্যাক, এবং তাদের জাহাজ কেনার. এমন কোন মধ্যম পদক্ষেপ নেই যেখানে গুণমান নষ্ট হয়ে যায়।

বছরের পর বছর ধরে, আমরা এমন প্রকল্পগুলির জন্য সম্পূর্ণ স্প্রিং হ্যাঙ্গার প্যাকেজ সরবরাহ করেছি যা স্টার্টআপ এবং বছরের অপারেশনের মাধ্যমে সমস্যা ছাড়াই চলে। এই কারণেই আমাদের 70% এরও বেশি গ্রাহক ফিরে এসেছেন — আমরা সবচেয়ে সস্তা (আমরা ন্যায্য, সস্তা নয়) বলে নয়, বরং হ্যাঙ্গারগুলি সময়মতো দেখায়, অঙ্কনগুলি ফিট করে এবং তাদের কাজ চালিয়ে যায়৷

আপনি যদি এমন একটি প্রকল্পের মূল্য নির্ধারণ করেন যা স্প্রিং হ্যাঙ্গার, ধ্রুবক স্প্রিং সাপোর্ট বা প্রি-ইনসুলেটেড পাইপ জুতার জন্য কল করে, তাহলে আমাদের আপনার ডেটা শীট বা মার্ক-আপ পাঠান। আমরা একটি সঠিক উদ্ধৃতি তৈরি করব — ফ্যাক্টরি ডাইরেক্ট, কোনও লুকানো মার্কআপ নেই — এবং আপনি যদি চান, আমরা আপনাকে আমাদের নির্বাচনের পিছনে ডিজাইনের যুক্তির মাধ্যমে নিয়ে যাব। আপনি কারখানা পরিদর্শন এবং নিজের জন্য উত্পাদন লাইন দেখতে স্বাগত জানাই.
