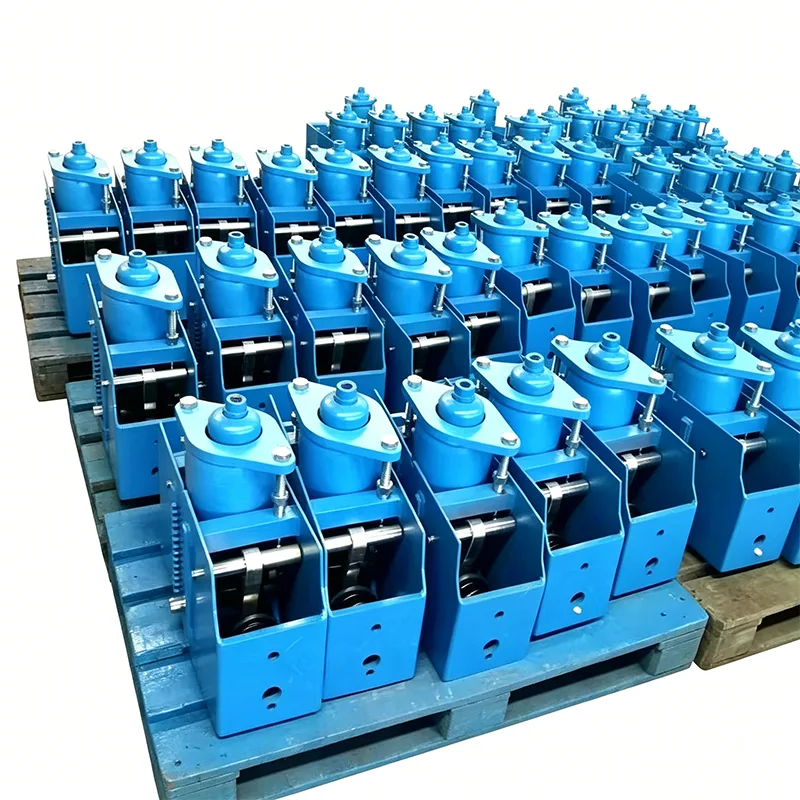

অনুভূমিক ধ্রুবক বসন্ত সমর্থন

অনেক শিল্প সাইটে, পাইপলাইনের উপরে সীমিত স্থান উল্লম্ব ধ্রুবক বসন্ত সমর্থন ইনস্টল করা অসম্ভব করে তোলে। এদিকে, কিছু পাইপলাইন পাশ বা নীচে থেকে সমর্থন প্রয়োজন, এবং ঐতিহ্যগত সমর্থন পদ্ধতি বৃহৎ স্থানচ্যুতি অধীনে ধ্রুবক শক্তি প্রয়োজনীয়তা মেটাতে সংগ্রাম করে। অনুভূমিক ধ্রুবক বসন্ত সমর্থন এই সমস্যাগুলি সমাধান করার জন্য বিশেষভাবে ডিজাইন করা একটি উত্সর্গীকৃত পণ্য। এটি পাইপলাইনগুলির নীচে বা পাশে অনুভূমিকভাবে ইনস্টল করা হয়েছে, 5% এর মধ্যে নিয়ন্ত্রিত লোড বৈচিত্র্যের হার সহ পুরো ওয়ার্কিং স্ট্রোক জুড়ে স্থিতিশীল সমর্থনকারী শক্তি প্রদান করে।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

কাজের নীতি এবং কাঠামোগত বৈশিষ্ট্য

অনুভূমিক ধ্রুবক বসন্ত সমর্থন মুহূর্ত ভারসাম্য নীতির উপর ভিত্তি করে কাজ করে। যখন পাইপলাইন উল্লম্ব স্থানচ্যুতির মধ্য দিয়ে যায়, তখন স্প্রিং এর স্থিতিস্থাপক বল একটি নির্ভুল সংযোগ এবং ক্যাম প্রক্রিয়ার মাধ্যমে একটি ধ্রুবক আউটপুট শক্তিতে রূপান্তরিত হয়। উল্লম্ব সমর্থনের বিপরীতে, এর বসন্ত সমাবেশটি অনুভূমিকভাবে সাজানো হয়, যার ফলে মাধ্যাকর্ষণ একটি নিম্ন কেন্দ্র এবং আরও স্থিতিশীল অপারেশন হয়, এটিকে বিশেষ করে বড়-লোড এবং বড়-স্থানচ্যুতি পাইপলাইন সিস্টেমের জন্য উপযুক্ত করে তোলে।

স্ট্যান্ডার্ড অনুভূমিক ধ্রুবক স্প্রিং সাপোর্ট একটি সমন্বিত ঢালাই ফ্রেম কাঠামো গ্রহণ করে, যার মধ্যে প্রধান উপাদান রয়েছে:

▶  অনুভূমিকভাবে সাজানো নলাকার হেলিকাল স্প্রিং সমাবেশ

▶  উচ্চ-নির্ভুল মুহূর্তের ব্যালেন্স লিঙ্কেজ সিস্টেম

▶  সাইড-মাউন্ট করা লোড সমন্বয় প্রক্রিয়া

▶  ডুয়াল-স্ট্রোক লিমিট ডিভাইস

▶  ভিজ্যুয়াল ডিসপ্লেসমেন্ট সূচক

▶  নিচের মাউন্টিং বেস

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার স্পেক টেবিল	উদাহরণ
মডেল / সিরিজ	PH, LH, CA, CS, TH
লোড ক্ষমতা (অপারেটিং)	0.1 kN - 500 kN
মোট ভ্রমণ	50 মিমি, 100 মিমি, 200 মিমি, 400 মিমি
প্রকৃত ভ্রমণ	600 মিমি পর্যন্ত
লোড বিচ্যুতি (সহনশীলতা)	±5% (স্ট্যান্ডার্ড) / ±3% (উচ্চ পূর্বাভাস)
ইনস্টলেশন অবস্থান	অনুভূমিক/উল্লম্ব
হাউজিং ফিনিশ	হট ডিপ গ্যালভানাইজড / ইপোক্সি
অপারেটিং টেম্প।	-20°C থেকে +80°C (পরিবেষ্টিত)
বসন্ত কয়েল উপাদান	60Si2Mn/50CrVA
লোড সামঞ্জস্য পরিসীমা	±10% (ক্ষেত্র সামঞ্জস্য)

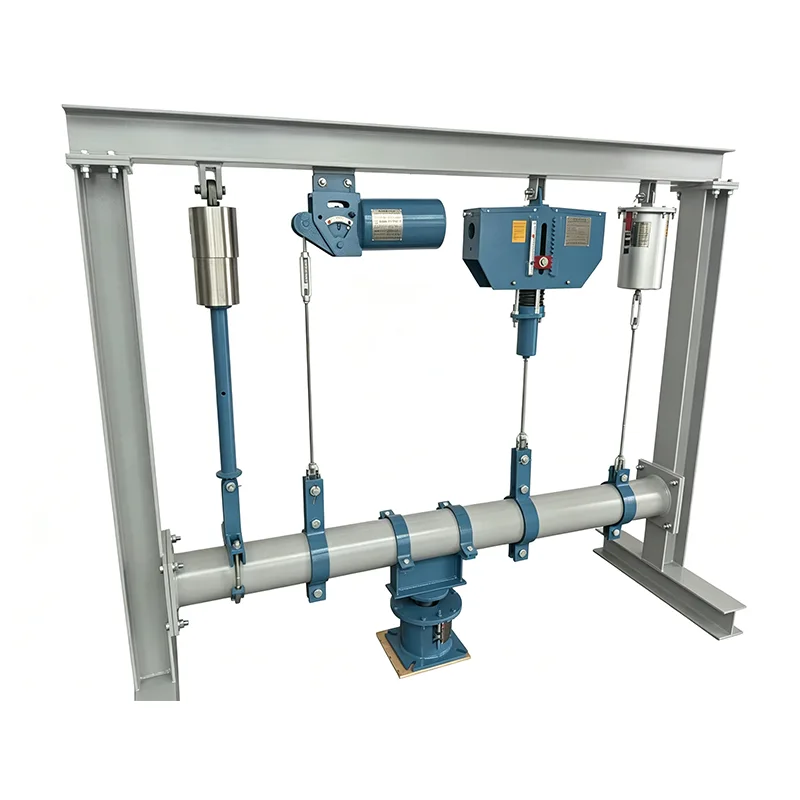

উল্লম্ব ধ্রুবক বসন্ত সমর্থন সঙ্গে তুলনা

তুলনা আইটেম	অনুভূমিক ধ্রুবক বসন্ত সমর্থন	উল্লম্ব ধ্রুবক বসন্ত সমর্থন
ইনস্টলেশন পদ্ধতি	পাইপলাইনের নীচে বা পাশে অনুভূমিকভাবে ইনস্টল করা হয়েছে	পাইপলাইনের উপরে উল্লম্বভাবে ইনস্টল করা হয়েছে
মহাকাশ পেশা	কম উল্লম্ব স্থান, উচ্চ অনুভূমিক স্থান	নিম্ন অনুভূমিক স্থান, উচ্চ উল্লম্ব স্থান
মাধ্যাকর্ষণ অবস্থান কেন্দ্র	কম, চমৎকার অপারেশনাল স্থায়িত্ব	ইনস্টলেশন ভিত্তি জন্য উচ্চ, দাবি প্রয়োজনীয়তা
সর্বোচ্চ লোড	1000kN পর্যন্ত	সাধারণত 500kN এর বেশি নয়
রক্ষণাবেক্ষণ সুবিধা	সাইড অপারেশন, কোন আরোহণ প্রয়োজন	শীর্ষ অপারেশন, আরোহণ কাজ প্রয়োজন
প্রযোজ্য পরিস্থিতি	সীমিত ওভারহেড স্থান সহ বড়-লোড পাইপলাইন	সীমিত অনুভূমিক স্থান সহ ছোট-লোড পাইপলাইন

সম্পূর্ণ সিরিজ স্পেসিফিকেশন পরামিতি

আমরা অনুভূমিক ধ্রুবক স্প্রিং সাপোর্টের 6টি স্ট্যান্ডার্ড সিরিজ সরবরাহ করি, যা শিল্পের প্রয়োগের প্রয়োজনীয়তাগুলির বিশাল অংশকে কভার করে:

মডেল সিরিজ	রেটেড লোড রেঞ্জ (kN)	স্ট্যান্ডার্ড ডিফ্লেকশন (মিমি)	অপারেটিং তাপমাত্রা পরিসীমা (℃)	ডিজাইন সেফটি ফ্যাক্টর
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

সমস্ত পণ্য GB/T 17116.2-2018, ANSI/ASME B31.1 এবং DIN 2545 মান মেনে চলে।

মূল কর্মক্ষমতা সুবিধা

▶  আল্ট্রা-হাই লোড ক্যাপাসিটি: বড় পাইপলাইন এবং সরঞ্জামের প্রয়োজনীয়তা মেটাতে সর্বাধিক 1000kN এর সহায়ক শক্তি সরবরাহ করে

▶  উচ্চ কর্মক্ষম স্থিতিশীলতা: নিম্ন মাধ্যাকর্ষণ কেন্দ্রের সাথে অনুভূমিক বিন্যাস চমৎকার ভূমিকম্পের কর্মক্ষমতা প্রদান করে, যা 8 মাত্রার ভূমিকম্প সহ্য করতে সক্ষম

▶  নিরাপদ এবং সুবিধাজনক রক্ষণাবেক্ষণ: সাইড অ্যাডজাস্টমেন্ট এবং পরিদর্শন আরোহণের কাজের প্রয়োজনীয়তা দূর করে, নিরাপত্তা ঝুঁকি হ্রাস করে

▶  দৃঢ় ইনস্টলেশন অভিযোজনযোগ্যতা: কংক্রিট বিম, ইস্পাত কাঠামো বা সরঞ্জাম ভিত্তিতে ইনস্টল করা যেতে পারে

▶  বিস্তৃত লোড সামঞ্জস্য পরিসর: রেট করা লোডের ±15% এর মধ্যে সাইটের সামঞ্জস্যের অনুমতি দেয়

▶  সম্পূর্ণ সিল করা ডিজাইন: কার্যকরভাবে ধুলো, বৃষ্টির জল এবং ক্ষয়কারী মিডিয়াকে অভ্যন্তরীণ প্রক্রিয়ায় প্রবেশ করা থেকে বাধা দেয়

সাধারণ অ্যাপ্লিকেশন ক্ষেত্র

অনুভূমিক ধ্রুবক স্প্রিং সমর্থনগুলি নিম্নলিখিত শিল্প পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়:

▶  বড় তাপবিদ্যুৎ কেন্দ্রে প্রধান বাষ্প এবং পুনরায় গরম করা বাষ্প পাইপলাইন

▶  পেট্রোলিয়াম শোধনাগারে হাইড্রোক্র্যাকিং এবং ফ্লুইড ক্যাটালিটিক ক্র্যাকিং ইউনিট পাইপলাইন

▶  বড় এলএনজি টার্মিনালে স্টোরেজ ট্যাঙ্ক ইনলেট এবং আউটলেট পাইপলাইন

▶  ব্লাস্ট ফার্নেস হট এয়ার পাইপলাইন এবং ইস্পাত প্ল্যান্টে কনভার্টার গ্যাস পাইপলাইন

▶  পারমাণবিক বিদ্যুৎ কেন্দ্রে প্রচলিত দ্বীপ বাষ্প পাইপলাইন সিস্টেম

▶  শহুরে কেন্দ্রীয় গরম করার জন্য বড় ব্যাসের উচ্চ-তাপমাত্রা গরম জলের পাইপলাইন

উত্পাদন এবং গুণমান নিশ্চিতকরণ

ধ্রুবক স্প্রিং সাপোর্ট তৈরিতে 14 বছরের অভিজ্ঞতার সাথে, ইয়াংঝো তিয়ানশুন পাইপলাইন বিশ্বব্যাপী 350 টিরও বেশি শিল্প প্রকল্পে সফলভাবে তার অনুভূমিক ধ্রুবক বসন্ত সমর্থন প্রয়োগ করেছে। সমস্ত পণ্য কঠোর মান নিয়ন্ত্রণ পদ্ধতির মধ্য দিয়ে যায়:

চালানের আগে প্রতিটি পণ্যের উপর ব্যাপক ইন-হাউস টেস্টিং করা হয়

চালানের আগে, প্রতিটি পণ্য একটি সম্পূর্ণ ইন-হাউস টেস্টিং প্রক্রিয়ার মধ্য দিয়ে যায়। এই প্রক্রিয়ার মধ্যে রয়েছে মাত্রিক এবং চাক্ষুষ পরিদর্শন, পিএমআই (পজিটিভ ম্যাটেরিয়াল আইডেন্টিফিকেশন), কঠোরতা পরীক্ষা, এমটি/পিটি অ-ধ্বংসাত্মক পরীক্ষা যেখানে প্রযোজ্য, লোড-ডিসপ্লেসমেন্ট কার্ভ সহ স্প্রিং লোড টেস্টিং, এবং আবরণ বেধ পরিমাপ। ফ্যাক্টরি টেস্ট রিপোর্ট (FTR) এবং মেটেরিয়াল টেস্ট রিপোর্ট (MTR) সরবরাহ করা হয়।

তৃতীয় পক্ষের স্বীকৃতি সম্পর্কে স্পষ্টীকরণ

ইন-হাউস টেস্টিং ILAC দ্বারা স্বীকৃত তৃতীয় পক্ষের পরীক্ষার মতো নয়। যদি তৃতীয় পক্ষের সাক্ষী পরীক্ষা বা পরীক্ষাগার পরীক্ষার প্রয়োজন হয়, তবে এটি একটি পৃথক ঐচ্ছিক পরিষেবা হিসাবে সরবরাহ করা যেতে পারে।

ঐচ্ছিক তৃতীয়-পক্ষ পরিদর্শন পরিষেবা (আলাদাভাবে উদ্ধৃত)

1. উপাদান পরীক্ষা

এই পরিষেবাটি রাসায়নিক রচনা বিশ্লেষণ, প্রসার্য পরীক্ষা, Charpy নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা, এবং কঠোরতা পরীক্ষা কভার করে।

2. ওয়েল্ড NDT

উপলব্ধ পদ্ধতির মধ্যে রয়েছে ম্যাগনেটিক পার্টিকেল টেস্টিং (MT), লিকুইড পেনিট্রান্ট টেস্টিং (PT), আল্ট্রাসনিক টেস্টিং (UT), এবং রেডিওগ্রাফিক টেস্টিং (RT)।

3. বসন্ত লোড কর্মক্ষমতা পরীক্ষা

লোড-স্থানচ্যুতি বক্ররেখা অন্তর্ভুক্ত করা হয়.

4. হট-ডিপ গ্যালভানাইজিং / ইপক্সি লেপ জারা সুরক্ষা পরিদর্শন

5. সাক্ষী পরীক্ষা, কারখানা নজরদারি, এবং প্রি-শিপমেন্ট পরিদর্শন (PSI)

আমাদের স্বাতন্ত্র্যসূচক সুবিধা

LISEGA আন্তর্জাতিক পাইপ সাপোর্ট সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়েছে

আমাদের পণ্য লোড নির্ভুলতা, পরীক্ষার মান, এবং ডকুমেন্টেশন সিস্টেম LISEGA আন্তর্জাতিক পাইপ সমর্থন সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়।

একটি স্ট্যান্ডার্ড দেশীয় সরবরাহকারীর চেয়েও বেশি

স্ট্যান্ডার্ড গার্হস্থ্য নির্মাতাদের থেকে ভিন্ন যারা শুধুমাত্র পণ্য নিজেই সরবরাহ করে, আমরা প্রতিটি বসন্ত ইউনিটের সাথে একটি লোড-ডিসপ্লেসমেন্ট কার্ভ সরবরাহ করি। আমরা তৃতীয় পক্ষের SGS পরীক্ষা এবং প্রত্যক্ষ পরিদর্শনের ব্যবস্থা করতে সাহায্য করি এবং আমরা বিদেশী প্রকল্পগুলির জন্য PE/CPE ইঞ্জিনিয়ারদের দ্বারা নথি পর্যালোচনাগুলিকে সমর্থন করি।

এক্সক্লুসিভ সার্ভিস সাপোর্ট

▶  বিনামূল্যে সাইটে জরিপ এবং পাইপলাইন স্ট্রেস বিশ্লেষণ

▶  বিশেষ ইনস্টলেশন স্থানের জন্য কাস্টমাইজড ডিজাইন

▶  পেশাদার ইঞ্জিনিয়াররা সাইটে ইনস্টলেশন নির্দেশিকা এবং কমিশনিং প্রদান করে

▶  12-মাসের ওয়ারেন্টি সময়কালের মধ্যে বিনামূল্যে মেরামত বা প্রতিস্থাপন সহ

▶  আজীবন প্রযুক্তিগত সহায়তা এবং খুচরা যন্ত্রাংশ সরবরাহ

অনুভূমিক ধ্রুবক বসন্ত সমর্থন বা আপনার প্রকল্পের জন্য প্রযুক্তিগত নির্বাচন সম্পর্কে আরো বিস্তারিত তথ্যের জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন: অনুভূমিক ধ্রুবক বসন্ত সমর্থন ইস্পাত কাঠামোতে ইনস্টল করা যেতে পারে?

উঃ হ্যাঁ। আমরা কংক্রিট ভিত্তি, ইস্পাত কাঠামোর বিম এবং সরঞ্জাম প্ল্যাটফর্মের সাথে মানিয়ে নিতে একাধিক মাউন্টিং বেস ফর্ম সরবরাহ করি। বড়-লোড মডেলগুলির জন্য, ইনস্টলেশন শক্তি প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে আমরা ফাউন্ডেশন ডিজাইন সুপারিশ প্রদান করব।

প্রশ্ন: আপনার অনুভূমিক ধ্রুবক বসন্ত সমর্থন কম-তাপমাত্রা পরিবেশে ব্যবহার করা যেতে পারে?

উঃ হ্যাঁ। আমরা বিশেষ নিম্ন-তাপমাত্রার মডেলগুলি অফার করি যা 304 বা 316L স্টেইনলেস স্টীল উপকরণ গ্রহণ করে এবং নিম্ন-তাপমাত্রার প্রভাব পরীক্ষায় উত্তীর্ণ হয়। এগুলি সাধারণত -196℃ পর্যন্ত কম তাপমাত্রায় কাজ করতে পারে এবং এলএনজি এবং ইথিলিনের মতো ক্রায়োজেনিক পাইপলাইন সিস্টেমের জন্য উপযুক্ত।

প্রশ্ন: আপনার পণ্যের জন্য ডেলিভারি সময় কি?

উত্তর: স্ট্যান্ডার্ড মডেলের জন্য ডেলিভারি সময় 30-45 দিন, এবং কাস্টমাইজড মডেলগুলির জন্য এটি জটিলতার উপর নির্ভর করে 45-60 দিন। জরুরী আদেশের জন্য, আমরা 20 দিনের সবচেয়ে কম ডেলিভারি সময় সহ দ্রুত উৎপাদনের ব্যবস্থা করতে পারি।
