একজন অভিজ্ঞ পাইপলাইন সমর্থন প্রস্তুতকারক হিসাবে,তিয়ানশুনপ্রদান করেপ্রাক-অন্তরক পাইপ স্লাইড সমর্থননিরোধক ধারাবাহিকতা বজায় রাখার সময় তাপীয় আন্দোলনকে সামঞ্জস্য করার জন্য ডিজাইন করা সমাধান। এই সমন্বিত সমাবেশগুলি শিল্প প্রকল্পগুলিকে তাপীয় সেতু কমাতে, ইনস্টলেশন সহজ করতে এবং উত্তাপযুক্ত পাইপিং সিস্টেমগুলির নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।
একটি প্রি-ইনসুলেটেড পাইপ স্লাইড সাপোর্ট কম-ঘর্ষণ স্লাইডিং ইন্টারফেসের সাথে লোড-বেয়ারিং ইনসুলেশনকে একত্রিত করে, যা পাইপলাইনগুলিকে তাপ সুরক্ষায় আপোস না করে প্রসারিত এবং সংকুচিত হতে দেয়। প্রচলিত সাপোর্টের বিপরীতে যেখানে ইনসুলেশন কাটতে এবং সাইটে পুনর্গঠনের প্রয়োজন হয়, একটি সমন্বিত নকশা একটি ক্রমাগত নিরোধক খাম এবং আরও নির্ভরযোগ্য বাষ্প বাধা বজায় রাখতে সাহায্য করে। এই নিবন্ধটি ব্যাখ্যা করে যে এইগুলি কীভাবে কাজ করে, কোন উপাদানগুলি বিভিন্ন অপারেটিং তাপমাত্রার জন্য উপযুক্ত, কীভাবে সঠিক কনফিগারেশন নির্বাচন করতে হয় এবং বাষ্প, ঠান্ডা জল বা ক্রায়োজেনিক পরিষেবার জন্য একটি সমর্থন নির্দিষ্ট করার সময় ইঞ্জিনিয়ারদের কী বিবেচনা করা উচিত।
1. একটি প্রি-ইনসুলেটেড পাইপ স্লাইড সমর্থন কি?
2. স্লাইডিং এবং ইনসুলেশন সিস্টেম কিভাবে কাজ করে?
3. প্রধান ইঞ্জিনিয়ারিং সুবিধাগুলি কি কি?
4. কোন উপাদান বিভিন্ন তাপমাত্রার জন্য উপযুক্ত?
5. কিভাবে আপনি সঠিক পাইপ স্লাইড সমর্থন নির্বাচন করবেন?
6. কোথায় প্রি-ইনসুলেটেড পাইপ স্লাইড সাপোর্ট ব্যবহার করা হয়?
7. অর্ডার করার আগে ক্রেতাদের কি পরীক্ষা করা উচিত?
9. কিভাবে তিয়ানশুন আপনার প্রকল্পকে সমর্থন করতে পারে?

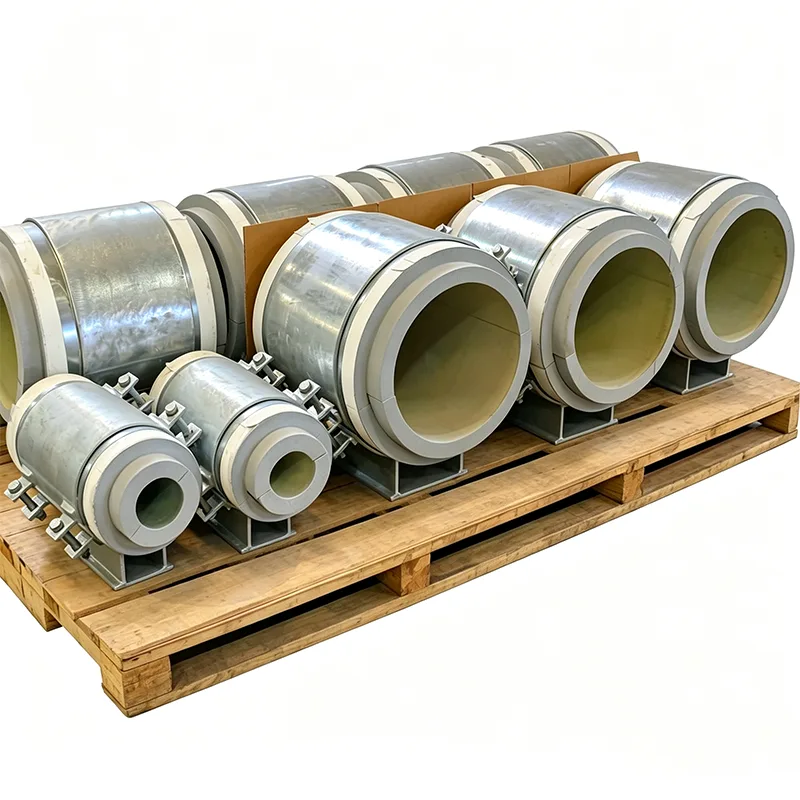

একটি প্রি-ইনসুলেটেড পাইপ স্লাইড সমর্থন একটি প্রকৌশলী উপাদান যা একটি উত্তাপ পাইপলাইনকে সমর্থন করে যখন তার অক্ষ বরাবর নিয়ন্ত্রিত চলাচলের অনুমতি দেয়। এটি একটি স্ট্রাকচারাল সাপোর্ট, একটি লোড-বেয়ারিং ইনসুলেশন ব্লক এবং একটি স্লাইডিং ইন্টারফেসকে সমন্বিত সমাবেশে সংহত করে।
অপারেটিং তাপমাত্রা বৃদ্ধি এবং পতনের সাথে সাথে শিল্প পাইপলাইনগুলি মাত্রিক পরিবর্তন অনুভব করে। স্টার্টআপের সময় স্টিম লাইনগুলি প্রসারিত হয়, ঠাণ্ডা জলের পাইপগুলি তাদের আশেপাশের থেকে বিভিন্ন তাপীয় পরিস্থিতি অনুভব করে এবং ক্রায়োজেনিক পাইপলাইনগুলি অপারেশন চলাকালীন উল্লেখযোগ্যভাবে সংকুচিত হয়। যদি সমর্থন ব্যবস্থা প্রয়োজনীয় চলাচলে বাধা দেয়, তাহলে পাইপ সংযোগ, সরঞ্জামের অগ্রভাগ, নোঙ্গর এবং অন্যান্য কাঠামোগত পয়েন্টগুলিতে অতিরিক্ত শক্তি বিকাশ হতে পারে।
প্রচলিত সমর্থন অন্য সমস্যা তৈরি করতে পারে: নিরোধক প্রায়ই সমর্থন অবস্থানে বিঘ্নিত হয়। সাইটের কর্মীদের ধাতব জুতার চারপাশে নিরোধক কাটা এবং পরে প্রতিরক্ষামূলক খাম পুনর্গঠন করতে হতে পারে। দুর্বল প্রান্তিককরণ, সংকুচিত নিরোধক, বা অসম্পূর্ণ সিলিং তাপ কর্মক্ষমতা হ্রাস করতে পারে।
একটি প্রি-ইনসুলেটেড স্লাইডিং সাপোর্ট একটি কারখানায় একত্রিত ইউনিটে তাপীয় বিচ্ছিন্নতা এবং নিয়ন্ত্রিত আন্দোলনকে একত্রিত করে এই চ্যালেঞ্জগুলিকে মোকাবেলা করে। নকশা অবশ্যই পাইপলাইনের লোড, তাপমাত্রা, নিরোধক স্পেসিফিকেশন এবং প্রত্যাশিত স্থানচ্যুতির সাথে মিলে যেতে হবে।
অ্যাসেম্বলিটি প্রাথমিক নিরোধক ফাংশন থেকে স্লাইডিং মেকানিজমকে আলাদা রেখে পাইপ লোডটিকে সমর্থনকারী কাঠামোতে স্থানান্তর করার জন্য ডিজাইন করা হয়েছে। প্রতিটি উপাদানের একটি নির্দিষ্ট প্রকৌশল উদ্দেশ্য আছে।
একটি অনমনীয় নিরোধক ব্লক পাইপ লোড সমর্থন করে যখন পাইপ এবং ইস্পাত কাঠামোর মধ্যে তাপ স্থানান্তর সীমিত করে। এর উপাদান, বেধ, কম্প্রেসিভ শক্তি এবং জ্যামিতি অবশ্যই ডিজাইনের তাপমাত্রা এবং লোডিং অবস্থার জন্য উপযুক্ত হতে হবে। ব্লকটি অপারেটিং, ইনস্টলেশন এবং প্রযোজ্য পরীক্ষার লোডগুলির বিরুদ্ধে পরীক্ষা করা উচিত।
একটি সাধারণ কনফিগারেশন একটি PTFE বা গ্রাফাইট-অন্তর্ভুক্ত স্লাইডিং প্যাডের সাথে যুক্ত একটি পালিশ স্টেইনলেস স্টিলের স্লাইডিং পৃষ্ঠ ব্যবহার করে। সুনির্দিষ্ট বিন্যাস নকশা উপর নির্ভর করে। ইন্টারফেস অক্ষীয় আন্দোলনের অনুমতি দেয় যখন ঘর্ষণ নিয়ন্ত্রণে সাহায্য করে এবং ফলস্বরূপ শক্তিগুলিকে সমর্থন কাঠামোতে প্রেরণ করা হয়।
প্রয়োজনীয় স্লাইডিং ভ্রমণ পাইপিং স্ট্রেস বিশ্লেষণ থেকে নির্ধারণ করা উচিত। ডিজাইনারদের অবশ্যই পূর্বাভাসিত স্থানচ্যুতি, চলাচলের দিক, ঘর্ষণ সহগ, সমর্থন প্রতিক্রিয়া এবং প্রকল্পের শর্তগুলির জন্য একটি উপযুক্ত ভাতা বিবেচনা করতে হবে।
ঠান্ডা এবং ক্রায়োজেনিক পরিষেবাগুলির জন্য, আর্দ্রতা নিয়ন্ত্রণ বিশেষভাবে গুরুত্বপূর্ণ। একটি সমন্বিত সিলিং ফ্ল্যাঞ্জ সন্নিহিত অন্তরণ জ্যাকেট এবং বাষ্প বাধার জন্য একটি সংজ্ঞায়িত সংযোগ বিন্দু প্রদান করতে পারে। সঠিক ফিল্ড সিলিং আর্দ্রতা প্রবেশ সীমিত করতে সাহায্য করে, যা অন্যথায় নিরোধক কর্মক্ষমতা হ্রাস করতে পারে এবং জারা ঝুঁকি বাড়াতে পারে।
স্লাইডিং ইন্টারফেসের নির্মাণ ধ্বংসাবশেষ, জল এবং অন্যান্য দূষক থেকে উপযুক্ত সুরক্ষা প্রয়োজন। প্রস্তুতকারকের অনুমোদিত অঙ্কনের বিরুদ্ধে চূড়ান্ত ঘের এবং সীলমোহরের বিবরণ নিশ্চিত করা উচিত।
ইনসুলেশন এবং স্লাইডিং ফাংশন একত্রিত করা ইনস্টলেশনের সামঞ্জস্য উন্নত করতে পারে এবং পাইপ সমর্থন অবস্থানে সাধারণ সমস্যাগুলি কমাতে পারে।
এই সুবিধাগুলি সঠিক প্রকৌশল এবং ইনস্টলেশনের উপর নির্ভর করে। একটি স্লাইডিং সমর্থন একটি ভুল পাইপ স্ট্রেস মডেল, অপর্যাপ্ত নিরোধক শক্তি, অপর্যাপ্ত ভ্রমণ, বা একটি খারাপভাবে সিল করা বাষ্প বাধার জন্য ক্ষতিপূরণ দিতে পারে না।
উপাদান নির্বাচন একটি প্রাক-অন্তরক পাইপ স্লাইড সমর্থন নির্দিষ্ট করার সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপগুলির মধ্যে একটি। গ্রহণযোগ্য তাপ কর্মক্ষমতা বজায় রাখার সময় অন্তরণ অবশ্যই পরিষেবা তাপমাত্রা এবং সংকোচনশীল লোড সহ্য করতে হবে। স্লাইডিং উপকরণগুলি অবশ্যই প্রত্যাশিত লোড, চলাচল, পরিবেশ এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
| আবেদন | সম্ভাব্য নিরোধক উপাদান | মূল নির্বাচন বিবেচনা |
|---|---|---|
| ঠাণ্ডা পানি এবং ব্রিন | উচ্চ-ঘনত্ব PIR | তাপ পরিবাহিতা, আর্দ্রতা প্রতিরোধের, এবং কম্প্রেসিভ শক্তি |
| নিম্ন-তাপমাত্রা প্রক্রিয়া পাইপিং | PIR বা সেলুলার গ্লাস | নকশা তাপমাত্রা, বাষ্প নিয়ন্ত্রণ, এবং লোড বহন ক্ষমতা |
| ক্রায়োজেনিক পাইপলাইন | সেলুলার গ্লাস | অত্যন্ত নিম্ন তাপমাত্রা এবং আর্দ্রতা সুরক্ষার জন্য উপযুক্ততা |
| বাষ্প এবং গরম প্রক্রিয়া লাইন | ক্যালসিয়াম সিলিকেট | তাপমাত্রা রেটিং, যান্ত্রিক শক্তি, এবং তাপ কর্মক্ষমতা |
| বিশেষায়িত উচ্চ-তাপমাত্রা অ্যাপ্লিকেশন | পার্লাইট-ভিত্তিক বা মাইক্রোপোরাস নিরোধক | প্রকল্প-নির্দিষ্ট তাপমাত্রা সীমা এবং সংকোচনমূলক আচরণ |
তিয়ানশুন প্রি-ইনসুলেটেড পাইপ স্লাইড সাপোর্ট প্রোডাক্ট পৃষ্ঠায় বর্ণিত হিসাবে, উপাদান বিকল্পগুলি নির্বাচিত নিরোধক এবং নির্দিষ্ট নকশার উপর নির্ভর করে আনুমানিক -196°C থেকে +650°C পর্যন্ত পরিষেবার শর্তগুলিকে কভার করতে পারে। এই শেষ পয়েন্টগুলিকে প্রতিটি কনফিগারেশনের জন্য সর্বজনীন রেটিং হিসাবে ব্যাখ্যা করা উচিত নয়।
চূড়ান্ত স্পেসিফিকেশন অনুমোদন করার আগে ইঞ্জিনিয়ারদের অনুমোদিত অপারেটিং তাপমাত্রা, নকশা তাপমাত্রায় সংকোচনের শক্তি, নিরোধক বেধ, স্লাইডিং উপাদানের সীমা এবং সমস্ত উপাদানের সামঞ্জস্যতা নিশ্চিত করা উচিত।
শুধুমাত্র নামমাত্র পাইপ ব্যাসের উপর ভিত্তি করে একটি সমর্থন নির্বাচন করা ব্যয়বহুল নকশা সংশোধন হতে পারে। একটি নির্ভরযোগ্য স্পেসিফিকেশন যান্ত্রিক, তাপ, এবং ইনস্টলেশন প্রয়োজনীয়তা একসাথে বিবেচনা করে।
স্বাভাবিক অপারেটিং তাপমাত্রা, সর্বনিম্ন এবং সর্বোচ্চ ডিজাইন তাপমাত্রা, চাপের অবস্থা এবং প্রাসঙ্গিক স্টার্টআপ বা শাটডাউন পরিস্থিতি সনাক্ত করুন। এই কারণগুলি অন্তরণ নির্বাচন এবং প্রত্যাশিত পাইপলাইন চলাচলকে প্রভাবিত করে।
অপারেটিং পাইপের ওজন, তরল ওজন, নিরোধক এবং ক্ল্যাডিং ওজন, প্রযোজ্য গতিশীল লোড এবং প্রাসঙ্গিক হাইড্রোটেস্ট লোড সরবরাহ করুন। নিরোধক ব্লক শুধুমাত্র স্বাভাবিক অপারেটিং ওজনের পরিবর্তে গভর্নিং লোড কেসের বিরুদ্ধে পরীক্ষা করা আবশ্যক।
সমর্থন অবস্থানে প্রত্যাশিত আন্দোলন স্থাপন করতে অনুমোদিত পাইপিং স্ট্রেস বিশ্লেষণ ব্যবহার করুন। ভ্রমণের দিক, নকশা স্থানচ্যুতি, স্লাইডিং ইন্টারফেসের মাত্রা এবং প্রয়োজনীয় ছাড়পত্র নিশ্চিত করুন।
পাইপের বাইরের ব্যাস, নিরোধক উপাদান, নিরোধক বেধ এবং বাষ্প বাধা প্রয়োজনীয়তা উল্লেখ করুন। সমর্থন জ্যামিতি সংলগ্ন নিরোধক সিস্টেমের সাথে সারিবদ্ধ হওয়া উচিত এবং ফাঁক বা দুর্বল সিলিং পরিবর্তন এড়াতে হবে।
সমর্থনের জন্য একটি স্ট্যান্ডার্ড স্লাইডিং কনফিগারেশন, পার্শ্বীয় গাইড প্লেট বা অন্যান্য প্রকল্প-নির্দিষ্ট সীমাবদ্ধতা প্রয়োজন কিনা তা নির্ধারণ করুন। নির্দেশিত সমর্থনগুলি পার্শ্বীয় স্থানচ্যুতিকে সীমিত করার সময় অক্ষীয় চলাচলের অনুমতি দিতে পারে, তবে সামগ্রিক পাইপিং স্ট্রেস ডিজাইনের সাথে সংযম স্থানগুলিকে অবশ্যই সমন্বিত করতে হবে।
সমর্থন কনফিগারেশনের একটি বিস্তৃত ওভারভিউ জন্য, Tianshun এর শিল্প পাইপ সমর্থন পরিসীমা পর্যালোচনা করুন এবং প্রকল্পের সম্পূর্ণ সমর্থন সময়সূচীর সাথে নির্বাচিত সমর্থন সমন্বয় করুন।
এই সমর্থনগুলি বিশেষভাবে কার্যকর যেখানে একটি পাইপলাইনের তাপ সুরক্ষা এবং নিয়ন্ত্রিত চলাচল উভয়ই প্রয়োজন। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
একটি আর্দ্র শিল্প ভবনে ইনস্টল করা একটি ঠাণ্ডা-পানির পাইপলাইন বিবেচনা করুন। যদি একটি প্রচলিত ইস্পাত সমর্থন নিরোধক বাধা দেয়, তাহলে সমর্থনের চারপাশে ঘনীভবন তৈরি হতে পারে, সম্ভাব্য ক্ষয় এবং নিরোধক অবনতিতে অবদান রাখে। একটি সঠিকভাবে নির্বাচিত প্রাক-অন্তরক স্লাইডিং সমর্থন এই তাপ সেতুকে হ্রাস করতে পারে যখন পাইপটিকে ডিজাইন হিসাবে সরানোর অনুমতি দেয়।
প্রকৃত ফলাফল ইনসুলেশন স্পেসিফিকেশন, সমর্থন লোড, পরিবেশগত অবস্থা, ইনস্টলেশনের গুণমান এবং সম্পূর্ণ বাষ্প বাধা সিস্টেমের ধারাবাহিকতার উপর নির্ভর করে।
প্রকল্প সংগ্রহকারী দলগুলির জন্য, একটি সম্পূর্ণ প্রযুক্তিগত তদন্ত নির্মাতাদের আরও সঠিক উদ্ধৃতি প্রস্তুত করতে এবং স্পেসিফিকেশন ফাঁকের ঝুঁকি হ্রাস করতে সহায়তা করে।
একটি প্রস্তাব অনুরোধ করার আগে নিম্নলিখিত তথ্য প্রস্তুত করুন:
নির্মাতাকে ডিজাইন অনুমান, অনুমোদিত লোড, নিরোধক বৈশিষ্ট্য, স্লাইডিং ভ্রমণ এবং ইন্টারফেসের বিবরণ নিশ্চিত করতে বলুন। যেখানে প্রয়োজন, একটি পৃথকভাবে সংজ্ঞায়িত প্রকল্প পরিষেবা হিসাবে তৃতীয় পক্ষের পরিদর্শন বা সাক্ষী পরীক্ষার ব্যবস্থা করুন।
কারখানা পরিদর্শন এবং ডকুমেন্টেশন ট্রেসেবিলিটি উন্নত করতে পারে, তবে ক্রেতাদের উচিত ইন-হাউস কোয়ালিটি চেক এবং স্বাধীনভাবে স্বীকৃত তৃতীয় পক্ষের দ্বারা সম্পাদিত পরীক্ষার মধ্যে পার্থক্য করা। উত্পাদন শুরু করার আগে পরিদর্শন সুযোগ একমত হওয়া উচিত।
একটি আদর্শ পাইপ জুতা প্রাথমিকভাবে পাইপলাইনকে সমর্থন করে এবং এর চারপাশে কাটা এবং পুনর্গঠনের জন্য নিরোধক প্রয়োজন হতে পারে। একটি প্রি-ইনসুলেটেড পাইপ স্লাইড সমর্থন একটি লোড-বেয়ারিং ইনসুলেশন ব্লক এবং একটি স্লাইডিং ইন্টারফেসকে একীভূত করে, যা নির্দিষ্ট আন্দোলনের সাথে সামঞ্জস্য রেখে তাপীয় বিচ্ছিন্নতা রক্ষা করতে সহায়তা করে।
অপারেটিং পরিসীমা নিরোধক উপাদান এবং সম্পূর্ণ সমাবেশ নকশা উপর নির্ভর করে। তিয়ানশুন উপযুক্ত ক্রায়োজেনিক কনফিগারেশনের জন্য আনুমানিক -196°C থেকে +650°C পর্যন্ত উপযুক্ত উচ্চ-তাপমাত্রা নিরোধকের জন্য বিকল্পগুলি তালিকাভুক্ত করে। নির্বাচিত উপকরণ, লোড এবং অপারেটিং অবস্থার জন্য প্রকৃত অনুমোদিত পরিসীমা নিশ্চিত করতে হবে।
প্রয়োজনীয় ভ্রমণ পাইপিং স্ট্রেস বিশ্লেষণের মাধ্যমে প্রতিষ্ঠিত হয়, তাপীয় প্রসারণ বা সংকোচন, সমর্থন অবস্থান, চলাচলের দিক এবং প্রাসঙ্গিক অপারেটিং পরিস্থিতি বিবেচনা করে। স্লাইডিং পৃষ্ঠ অবশ্যই যান্ত্রিক সীমাতে না পৌঁছে পর্যাপ্ত ভ্রমণ প্রদান করবে।
হ্যাঁ। পার্শ্বীয় স্থানচ্যুতি রোধ করার সময় অক্ষীয় চলাচলের অনুমতি দেওয়ার জন্য গাইড প্লেটগুলিকে উপযুক্ত কনফিগারেশনে অন্তর্ভুক্ত করা যেতে পারে। গাইড বিন্যাস এবং ছাড়পত্র অবশ্যই পাইপিং স্ট্রেস বিশ্লেষণ এবং প্রকল্পের সমর্থন নকশার সাথে সমন্বিত হতে হবে।
সম্মত সরবরাহের সুযোগের উপর নির্ভর করে, ডকুমেন্টেশনে ইস্পাত উপাদান শংসাপত্র, নিরোধক উপাদান ডেটাশিট, স্লাইডিং ঘর্ষণ পরীক্ষার তথ্য, মাত্রিক পরিদর্শন প্রতিবেদন এবং প্রাসঙ্গিক কারখানা পরিদর্শন রেকর্ড অন্তর্ভুক্ত থাকতে পারে। ক্রয়ের স্পেসিফিকেশনে প্রয়োজনীয় মান, ট্রেসেবিলিটি এবং যেকোন তৃতীয় পক্ষের পরীক্ষার প্রয়োজনীয়তা নিশ্চিত করুন।
একটি নির্ভরযোগ্য প্রাক-অন্তরক পাইপ স্লাইড সমর্থন অবশ্যই কাঠামোগত লোডিং, তাপ নিরোধক, স্লাইডিং কর্মক্ষমতা এবং আর্দ্রতা সুরক্ষার ভারসাম্য বজায় রাখে। এই প্রয়োজনীয়তাগুলিকে একটি সমন্বিত নকশা হিসাবে বিবেচনা করা ইনস্টলেশনের অনিশ্চয়তা কমাতে সাহায্য করে এবং দীর্ঘমেয়াদী পাইপলাইন নির্ভরযোগ্যতা সমর্থন করে।
তিয়ানশুন 2012 সাল থেকে তার ইয়াংজু সুবিধায় পাইপলাইন সমর্থন পণ্য তৈরি করেছে এবং বাষ্প, ঠান্ডা জল এবং ক্রায়োজেনিক পরিষেবা সহ শিল্প পাইপিং অ্যাপ্লিকেশনগুলির জন্য সমাধান সরবরাহ করে। পাইপের মাত্রা, নিরোধক প্রয়োজনীয়তা, নকশা লোড এবং আন্দোলনের ডেটা পর্যালোচনা করে, ইঞ্জিনিয়ারিং দল একটি উপযুক্ত সমর্থন কনফিগারেশন সনাক্ত করতে এবং আপনার প্রকল্পের জন্য প্রয়োজনীয় ডকুমেন্টেশন স্পষ্ট করতে সাহায্য করতে পারে।
আপনি একটি কাস্টমাইজড সোর্সিং হয়প্রাক-অন্তরক পাইপ স্লাইড সমর্থনএকটি নতুন ইনস্টলেশন বা একটি বিদ্যমান পাইপলাইন আপগ্রেডের জন্য, একটি উদ্ধৃতি অনুরোধ করার আগে আপনার পাইপ সমর্থন সময়সূচী, নিরোধক স্পেসিফিকেশন, এবং স্ট্রেস বিশ্লেষণ ডেটা প্রস্তুত করুন। উপলব্ধ নকশা পদ্ধতি পর্যালোচনা করতে Tianshun পণ্য পৃষ্ঠা দেখুন, এবংআমাদের সাথে যোগাযোগ করুনআপনার প্রযুক্তিগত প্রয়োজনীয়তা, উপাদান বিকল্প, পরিদর্শন সুযোগ, এবং প্রকল্প বিতরণ প্রয়োজন আলোচনা করতে.
