F ভেরিয়েবল স্প্রিং সাপোর্ট টাইপ করুন

Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012 সালে প্রতিষ্ঠিত, HG/T 20644 ভেরিয়েবল স্প্রিং সাপোর্টস এবং হ্যাঙ্গার স্ট্যান্ডার্ডের সাথে কঠোরভাবে পূর্ণ পরিসরের পণ্য তৈরি করে। টাইপ এফ ভেরিয়েবল স্প্রিং সাপোর্ট হল স্ট্যান্ডার্ড সিরিজের বেস-টাইপ সাপোর্ট প্রোডাক্ট, বিশেষভাবে পাইপলাইনের নিচের সাপোর্টের জন্য ডিজাইন করা হয়েছে। এটি বিদ্যুত, পেট্রোকেমিক্যাল, ধাতুবিদ্যা এবং অন্যান্য শিল্পে ছোট এবং মাঝারি স্থানচ্যুতি পাইপলাইন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় এবং এটি প্রকৌশলে সর্বাধিক ব্যবহৃত পরিবর্তনশীল স্প্রিং মডেলগুলির মধ্যে একটি।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

টাইপ F পণ্যের গঠন এবং বৈশিষ্ট্য

টাইপ এফ ভেরিয়েবল স্প্রিং সাপোর্ট একটি উল্লম্ব বাক্স গঠন গ্রহণ করে, যা নিম্নলিখিত অংশগুলি নিয়ে গঠিত:

▶  বেস প্লেট: প্রশস্ত সমর্থন বেস প্লেট, ফাউন্ডেশনের সাথে সংযুক্ত

▶  বসন্ত সিলিন্ডার: অন্তর্নির্মিত নলাকার হেলিকাল কম্প্রেশন স্প্রিং

▶  শীর্ষ প্লেট: লোড প্লেট, পাইপ সমর্থনের সাথে সংযুক্ত

▶  স্থানচ্যুতি নির্দেশক প্লেট: ঠাণ্ডা এবং গরম অবস্থায় চিহ্নিত

▶  লকিং বোল্ট: পরিবহন এবং ইনস্টলেশনের সময় লক করা

▶  উচ্চতা সমন্বয় বল্টু: লোডের অন-সাইট সূক্ষ্ম সমন্বয়

মূল নকশা বৈশিষ্ট্য

স্ট্যান্ডার্ড মডুলার ডিজাইন

HG/T 20644 স্ট্যান্ডার্ডের সাথে সম্পূর্ণরূপে অনুগত, অন্যান্য নির্মাতাদের পণ্যগুলির সাথে বিনিময়যোগ্য

স্ট্যান্ডার্ডাইজড লোড এবং ডিসপ্লেসমেন্ট সিরিজ, ডিজাইন ইনস্টিটিউট নির্বাচনের জন্য সুবিধাজনক

ইউনিফাইড ইনস্টলেশন মাত্রা, ইঞ্জিনিয়ারিং সংগ্রহের জন্য সুবিধাজনক

কারখানার প্রাক-সেটিং

নকশা লোড অনুযায়ী বসন্ত প্রাক-সংকুচিত, ঠান্ডা অবস্থার অবস্থানে লক করা

অন-সাইট ইনস্টলেশনের পরে ব্যবহার করার জন্য শুধুমাত্র লকিং বোল্ট অপসারণ করতে হবে

সাইটে বসন্ত কম্প্রেশন সামঞ্জস্য করার প্রয়োজন নেই

কম্প্যাক্ট গঠন

উল্লম্ব নকশা, ছোট মেঝে এলাকা

সামগ্রিক উচ্চতা 200-400 মিমি, স্থান-সীমাবদ্ধ অনুষ্ঠানের জন্য উপযুক্ত

মাধ্যাকর্ষণ কম কেন্দ্র, ভাল স্থিতিশীলতা

সুবিধাজনক রক্ষণাবেক্ষণ

বসন্ত সমাবেশ টানা এবং আলাদাভাবে প্রতিস্থাপিত করা যেতে পারে

পরিদর্শনের সময়, স্থানচ্যুতির ইঙ্গিত পরিষ্কার করুন

কোন পরিধান অংশ, রক্ষণাবেক্ষণ-মুক্ত নকশা

টাইপ করুন F প্রযুক্তিগত পরামিতি দ্রুত রেফারেন্স টেবিল

এক্সিকিউশন স্ট্যান্ডার্ড: HG/T 20644-2024লোড পরিবর্তনের হার: ≤25% (স্ট্যান্ডার্ড প্রয়োজনীয়তা) স্প্রিং উপাদান: 50CrVA স্প্রিং স্টিলশেল উপাদান: Q235BAঅ্যান্টি-জারোশন ট্রিটমেন্ট: স্যান্ডব্লাস্টিং ডিরাস্টিং + ইপক্সি জিঙ্ক-রিচ প্রাইমার

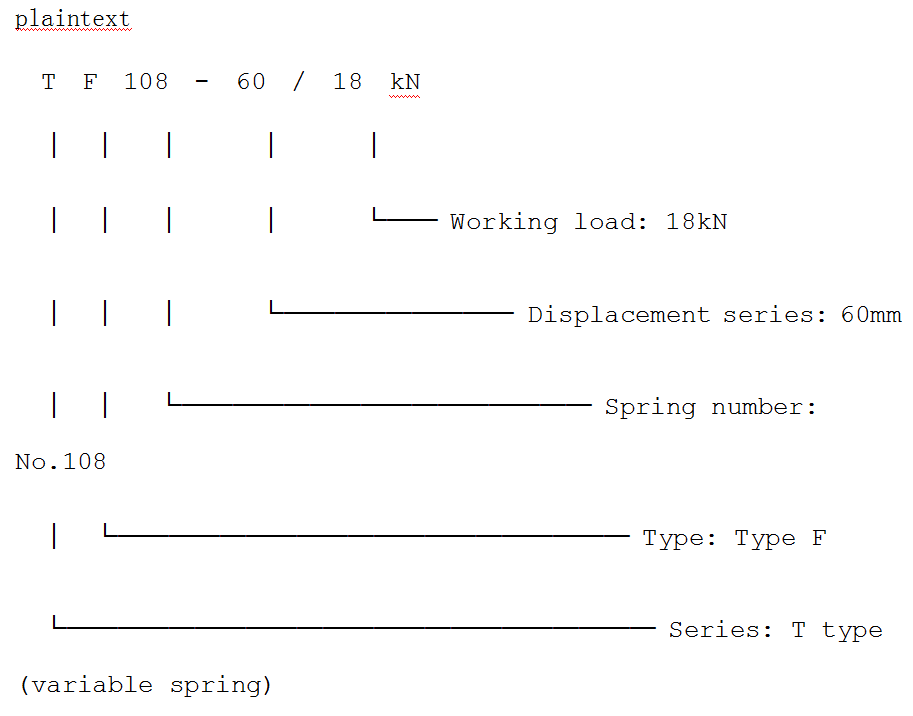

মডেল কোডিং নিয়মের বিস্তারিত ব্যাখ্যা

টাইপ এফ ভেরিয়েবল স্প্রিং সাপোর্টের স্ট্যান্ডার্ড মডেল কোডিং উদাহরণ:

নির্বাচনের জন্য প্রয়োজনীয় পরামিতি:

▶  পাইপলাইনের কাজের লোড (kN)

▶  পাইপলাইন উল্লম্ব তাপ স্থানচ্যুতি (মিমি)

▶  স্থানচ্যুতি দিক (উর্ধ্বমুখী / নিম্নগামী)

▶  পরিবেশগত জারা গ্রেড

আমাদের পেশাদার দল সরাসরি আপনার সরবরাহ করা পাইপলাইন পরামিতিগুলির উপর ভিত্তি করে সঠিক টাইপ F পণ্য মডেলগুলি সরবরাহ করতে পারে।

নির্বাচনের উদাহরণ (ধাপে ধাপে নির্দেশিকা)

কাজের অবস্থার উদাহরণ:

▶  পাইপলাইনের কাজের লোড: 15kN

▶ পাইপলাইন ঊর্ধ্বমুখী তাপ স্থানচ্যুতি: 40 মিমি

নির্বাচনের ধাপ:

1. স্থানচ্যুতি সিরিজ নির্ধারণ করুন: 40 মিমি স্থানচ্যুতি, 60 মিমি সিরিজ নির্বাচন করুন (রিজার্ভ মার্জিন)

2. গরম অবস্থার লোড গণনা করুন: ঊর্ধ্বগামী স্থানচ্যুতি, বসন্ত প্রকাশ, লোড হ্রাস

3. বসন্তের কঠোরতা সারণী পরীক্ষা করুন: বসন্ত নং 106 নির্বাচন করুন, কঠোরতা 0.25kN/মিমি

4. লোড পরিবর্তন গণনা করুন: 40mm × 0.25kN/mm = 10kN পরিবর্তন

5. পরিবর্তনের হার যাচাই করুন: 10kN / 15kN = 6.7% ≤ 25%, প্রয়োজনীয়তা পূরণ করুন

চূড়ান্ত মডেল: TF106-60/15kN

টাইপ এফ ভেরিয়েবল স্প্রিং সাপোর্টের নির্বাচন জটিল বলে মনে হয়, কিন্তু আসলে মান অনুসরণ করে। আমরা বিনামূল্যে নির্বাচন পরিষেবা প্রদান করি: আপনাকে শুধুমাত্র পাইপলাইন পরামিতি প্রদান করতে হবে এবং আমরা সঠিক মডেল প্রদান করব।

টাইপ এফ এর সাধারণ প্রয়োগের পরিস্থিতি

মান নিয়ন্ত্রণ এবং ডেলিভারি

উত্পাদনের মান নিয়ন্ত্রণ

বিশেষ বসন্ত পরিদর্শন: প্রতিটি বসন্তের জন্য 100% লোড পরীক্ষা, রেকর্ড কঠোরতা বক্ররেখা

প্রাক-সংকোচন সেটিং: অর্ডারের প্রয়োজনীয়তা অনুযায়ী সঠিকভাবে ঠান্ডা অবস্থায় সংকুচিত, লক করা হয়েছে

স্থানচ্যুতি ইঙ্গিত ক্রমাঙ্কন: নির্দেশক প্লেট অবস্থান ±1 মিমি সঠিক

জারা বিরোধী চিকিত্সা: Sa2.5 গ্রেড স্যান্ডব্লাস্টিং, আবরণ বেধ ≥80μm

চেহারা পরিদর্শন: ঢালাই, মাত্রা এবং চিহ্নগুলির ব্যাপক পরিদর্শন

ডেলিভারি সুবিধা

স্টক উপলব্ধ: সাধারণ মডেল (TF030-TF120, 30/60/90 স্থানচ্যুতি) স্টকে আছে

দ্রুত ডেলিভারি: স্টক অর্ডার 3 দিনের মধ্যে পাঠানো হয়, কাস্টম অর্ডার 7-10 দিনের মধ্যে

বাল্ক মূল্য: ইঞ্জিনিয়ারিং বাল্ক সংগ্রহের জন্য টায়ার্ড মূল্য

সম্পূর্ণ ডকুমেন্টেশন: পণ্যের প্রতিটি ব্যাচ যোগ্যতা শংসাপত্র, বসন্ত পরীক্ষার রিপোর্ট, ইনস্টলেশন নির্দেশাবলী সহ আসে

সেবা এবং সমর্থন

বিনামূল্যে নির্বাচন: পেশাদার প্রকৌশলী সঠিক মডেল নিশ্চিত করতে নির্বাচন গণনা প্রদান করে

অঙ্কন বিধান: নকশার সাথে সহযোগিতা করার জন্য মানক ইনস্টলেশন মাত্রা অঙ্কন প্রদান করুন

প্রযুক্তিগত সহায়তা: ইনস্টলেশন, কমিশনিং এবং ব্যবহারে বিভিন্ন প্রশ্নের উত্তর দিন

গুণমানের ওয়ারেন্টি: 2-বছরের পণ্যের ওয়ারেন্টি, অ-মানবিক ক্ষতির জন্য বিনামূল্যে প্রতিস্থাপন

জরুরী প্রতিক্রিয়া: 24 ঘন্টার মধ্যে সাইটের সমস্যার সমাধান প্রদান করুন

খুচরা যন্ত্রাংশ: স্টক বসন্ত সমাবেশ, বল্টু এবং অন্যান্য পরিধান অংশ

টাইপ এফ ভেরিয়েবল স্প্রিং সাপোর্ট রাসায়নিক শিল্পে একটি সাধারণ সাধারণ পণ্য এবং প্রকৌশলে সবচেয়ে ব্যাপকভাবে ব্যবহৃত পরিবর্তনশীল স্প্রিং মডেল। আমরা 14 বছর ধরে স্ট্যান্ডার্ড সিরিজ উত্পাদনের উপর দৃষ্টি নিবদ্ধ করেছি, স্থিতিশীল পণ্যের গুণমান এবং সময়মত ডেলিভারি সহ, এবং বিশ্বের 40 টিরও বেশি দেশে ইঞ্জিনিয়ারিং প্রকল্পগুলি পরিবেশন করেছি। স্ট্যান্ডার্ড টাইপ F চয়ন করুন, নির্ভরযোগ্যতা এবং সুবিধা চয়ন করুন।
