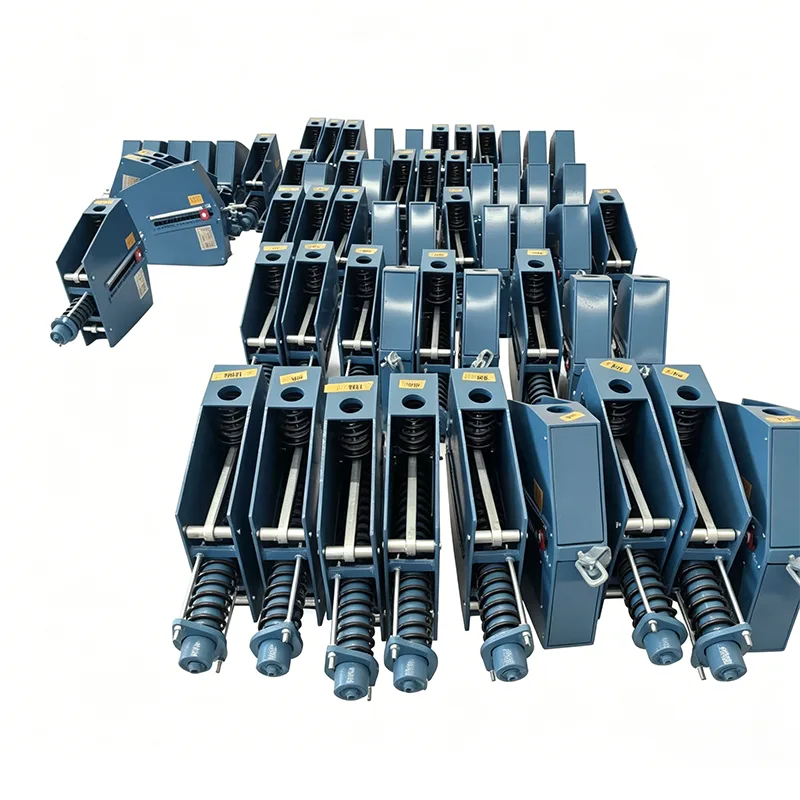

উল্লম্ব ধ্রুবক বসন্ত সমর্থন

যখন পাইপলাইনগুলি বড় উল্লম্ব স্থানচ্যুতি অনুভব করে (100 মিমি-এর বেশি) এবং লোড বৈচিত্রের জন্য অত্যন্ত সংবেদনশীল, তখন সাধারণ পরিবর্তনশীল স্প্রিং সাপোর্টের লোড পরিবর্তনের হার (≤25%) অত্যধিক পাইপলাইনের চাপ, সরঞ্জাম ইন্টারফেসের ক্ষতি এবং এমনকি পাইপলাইন ফেটে যেতে পারে। উল্লম্ব ধ্রুবক স্প্রিং সাপোর্ট মোমেন্ট ব্যালেন্স নীতির উপর ভিত্তি করে পুরো ওয়ার্কিং স্ট্রোক জুড়ে প্রায় ধ্রুবক সাপোর্টিং ফোর্স (লোড ভ্যারিয়েশন রেট ≤5%) প্রদান করে, যা বৃহৎ-স্থানচ্যুতি পাইপলাইনের জন্য স্ট্রেস কন্ট্রোল চ্যালেঞ্জ সম্পূর্ণভাবে সমাধান করে।

কাজের নীতি

উল্লম্ব ধ্রুবক স্প্রিং সমর্থন বসন্ত শক্তি এবং সংযোগ প্রক্রিয়া দ্বারা উত্পন্ন মুহুর্তের মধ্যে পারস্পরিক ভারসাম্যকে ব্যবহার করে। পাইপলাইন উপরে এবং নীচের দিকে সরে যাওয়ার সাথে সাথে, আউটপুট সমর্থনকারী শক্তিকে স্থিতিশীল রেখে, ক্যাম এবং লিঙ্কেজ সিস্টেম দ্বারা স্প্রিং বিকৃতিটি সঠিকভাবে ক্ষতিপূরণ দেওয়া হয়। এই নকশা সম্পূর্ণরূপে পাইপলাইন স্থানচ্যুতি দ্বারা সৃষ্ট লোড ওঠানামা দূর করে, অতিরিক্ত চাপ থেকে পাইপলাইন এবং সংযুক্ত সরঞ্জাম রক্ষা করে।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

পণ্য গঠন ভাঙ্গন

স্ট্যান্ডার্ড উল্লম্ব ধ্রুবক স্প্রিং সাপোর্ট একটি মডুলার ডিজাইন গ্রহণ করে, যা সহজে অন-সাইট রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য নিম্নলিখিত স্বাধীন উপাদানগুলি নিয়ে গঠিত:

▶  বসন্ত সমাবেশ: উচ্চ-শক্তির অ্যালয় স্প্রিংগুলি স্থিতিশীল তাপ চিকিত্সার বিষয়

▶  মোমেন্ট ব্যালেন্স মেকানিজম: যথার্থ-মেশিনড ক্যাম এবং লিঙ্কেজ সিস্টেম

▶  লোড অ্যাডজাস্টমেন্ট ডিভাইস: অপারেশন চলাকালীন ফাইন টিউনিংয়ের জন্য টপ বোল্ট অ্যাডজাস্টমেন্ট

▶  স্থানচ্যুতি ইঙ্গিত সিস্টেম: পরিষ্কার স্কেল প্লেট রিয়েল-টাইম পাইপলাইন স্থানচ্যুতি দেখাচ্ছে

▶  উর্ধ্ব এবং নিম্ন সংযোগ সমাবেশ: বিভিন্ন ইনস্টলেশন অবস্থার সাথে মানিয়ে নিতে একাধিক সংযোগ বিকল্প

▶  প্রতিরক্ষামূলক আবাসন: ধুলো এবং ক্ষয়কারী মিডিয়ার প্রবেশ রোধ করতে সম্পূর্ণরূপে আবদ্ধ নকশা

কোর ডিফারেন্টিয়েটেড সুবিধা

স্ট্যান্ডার্ড স্পেসিফিকেশন নির্বাচন টেবিল

প্রযোজ্য ইনস্টলেশন পরিস্থিতি

উল্লম্ব ধ্রুবক স্প্রিং সাপোর্ট নিম্নলিখিত পাইপলাইন সিস্টেমগুলির জন্য বিশেষভাবে উপযুক্ত যার জন্য উল্লম্ব ইনস্টলেশন এবং বড় স্থানচ্যুতি প্রয়োজন:

▶  প্রধান বাষ্প পাইপলাইন এবং পাওয়ার প্লান্টে পুনরায় গরম করা বাষ্প পাইপলাইন

▶  পেট্রোলিয়াম পরিশোধন এবং রাসায়নিক উদ্ভিদে উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ প্রক্রিয়া পাইপলাইন

▶  LNG টার্মিনালে ক্রায়োজেনিক লিকুইড পাইপলাইন

▶  স্টীল প্ল্যান্টে ব্লাস্ট ফার্নেস গ্যাস এবং অক্সিজেন পাইপলাইন

▶  শহুরে কেন্দ্রীয় গরম করার জন্য উচ্চ-তাপমাত্রার বাষ্প প্রধান লাইন

▶  বড় স্টোরেজ ট্যাঙ্কের ইনলেট এবং আউটলেট সংযোগকারী পাইপলাইন

ইনস্টলেশন এবং রক্ষণাবেক্ষণ নির্দেশিকা

▶  প্রি-ইনস্টলেশন পরিদর্শন: যাচাই করুন যে পণ্যের মডেল, লোড এবং ডিফ্লেকশন ডিজাইনের প্রয়োজনীয়তা পূরণ করে এবং পরিবহনের সময় কোন ক্ষতি হয় কিনা তা পরীক্ষা করে দেখুন

▶  ইনস্টলেশন সতর্কতা: 1° এর বেশি না হওয়া বিচ্যুতি সহ সমর্থনটিকে উল্লম্ব রাখুন; ইনস্টলেশনের পরে পরিবহন লকিং ডিভাইসটি সরান

▶  প্রি-অপারেশন কমিশনিং: পাইপলাইন সমতল আছে তা নিশ্চিত করতে সাইটের প্রকৃত অবস্থা অনুযায়ী লোডটি ঠিক করুন

▶  দৈনিক রক্ষণাবেক্ষণ: প্রতি ছয় মাসে স্থানচ্যুতি সূচক এবং সংযোগ বল্টের শক্ততা পরীক্ষা করুন; বার্ষিক একটি ব্যাপক পরিদর্শন পরিচালনা করুন

▶  প্রতিস্থাপন চক্র: পণ্য পরিষেবা জীবন স্বাভাবিক কাজের অবস্থার অধীনে 15-20 বছর পৌঁছাতে পারে

প্রকল্প যাচাইকরণ এবং মান নিয়ন্ত্রণ

আমাদের উল্লম্ব ধ্রুবক বসন্ত সমর্থন বিশ্বব্যাপী অসংখ্য মূল প্রকল্পে যাচাই করা হয়েছে, যার মধ্যে রয়েছে:

▶  300MW তাপবিদ্যুৎ কেন্দ্রের প্রধান বাষ্প পাইপলাইন সিস্টেম

▶  প্রতি বছর একটি 10 ​​মিলিয়ন টন পরিশোধন এবং রাসায়নিক একীকরণ প্রকল্প

▶  একটি এলএনজি টার্মিনালের ক্রায়োজেনিক পাইপলাইন প্রকল্প

সমস্ত পণ্য কঠোর মান নিয়ন্ত্রণ পদ্ধতির মধ্য দিয়ে যায়:

▶  কাঁচা মাল ইনকামিং পরিদর্শন: স্টিলের প্রতিটি ব্যাচ বর্ণালী বিশ্লেষণ এবং যান্ত্রিক সম্পত্তি পরীক্ষার সাপেক্ষে

▶  কী কম্পোনেন্ট মেশিনিং: সিএনসি মেশিনিং সেন্টারগুলি মাত্রিক নির্ভুলতা নিশ্চিত করতে ব্যবহার করা হয়

▶  বসন্ত পারফরম্যান্স টেস্টিং: প্রতি বসন্তে 100,000 ক্লান্তি চক্রের মধ্য দিয়ে যায়

▶  সম্পূর্ণ মেশিন পারফরম্যান্স টেস্টিং: প্রতিটি ইউনিট ফুল-স্ট্রোক ধ্রুবক বল কর্মক্ষমতা পরীক্ষার মধ্য দিয়ে যায়

▶  চূড়ান্ত কারখানা পরিদর্শন: সম্পূর্ণ মানের সার্টিফিকেশন নথি জারি করা হয়

আমাদের মান ব্যবস্থাপনা সিস্টেম ISO 9001:2015-এ প্রত্যয়িত, এবং সমস্ত পণ্য CE এবং API সহ আন্তর্জাতিক মান মেনে চলে।

সাপোর্টিং সার্ভিস

▶  বিনামূল্যে প্রযুক্তিগত নির্বাচন এবং পাইপলাইন স্ট্রেস বিশ্লেষণ

▶  অ-মানক পণ্যের জন্য কাস্টমাইজড ডিজাইন পরিষেবা

▶  অন-সাইট ইনস্টলেশন নির্দেশিকা এবং প্রযুক্তিগত প্রশিক্ষণ

▶  12-মাসের ওয়ারেন্টি সময়কাল আজীবন প্রযুক্তিগত সহায়তা সহ

▶  48-ঘন্টা প্রতিক্রিয়া সহ জরুরি খুচরা যন্ত্রাংশ সরবরাহ

উল্লম্ব ধ্রুবক বসন্ত সমর্থন সম্পর্কে আরো বিস্তারিত তথ্যের জন্য, পেশাদার নির্বাচন পরামর্শের জন্য আমাদের প্রযুক্তিগত দলের সাথে যোগাযোগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন: উল্লম্ব এবং অনুভূমিক ধ্রুবক বসন্ত সমর্থন মধ্যে পার্থক্য কি?

উত্তর: প্রধান পার্থক্যগুলি ইনস্টলেশন পদ্ধতি এবং স্থান দখলের মধ্যে রয়েছে। উল্লম্ব ধ্রুবক বসন্ত সমর্থন উল্লম্বভাবে ইনস্টল করা হয় এবং কম অনুভূমিক স্থান দখল করে, এগুলিকে সরু পাইপ র্যাক এলাকার জন্য উপযুক্ত করে তোলে। অনুভূমিক ধ্রুবক স্প্রিং সমর্থনগুলি অনুভূমিকভাবে ইনস্টল করা হয় এবং আরও উল্লম্ব স্থান দখল করে, পর্যাপ্ত হেডরুম সহ অবস্থানগুলির জন্য উপযুক্ত।

প্রশ্ন: আপনার উল্লম্ব ধ্রুবক স্প্রিং সাপোর্ট কি সাইটের লোড সামঞ্জস্য করতে পারে?

উঃ হ্যাঁ। পণ্যটি শীর্ষে একটি ডেডিকেটেড লোড অ্যাডজাস্টমেন্ট বল্ট দিয়ে সজ্জিত, যা বন্ধ ছাড়াই পাইপলাইন অপারেশনের সময় সূক্ষ্ম টিউনিংয়ের অনুমতি দেয়। সামঞ্জস্য পরিসীমা রেট করা লোডের ±10%।

প্রশ্ন: এই পণ্যটি কি কম তাপমাত্রার পরিবেশের জন্য উপযুক্ত?

উঃ হ্যাঁ। আমরা বিশেষ নিম্ন-তাপমাত্রার মডেল অফার করি যা ক্রায়োজেনিক-প্রতিরোধী উপকরণ এবং বিশেষ চিকিত্সা প্রক্রিয়া গ্রহণ করে। এগুলি সাধারণত -196℃-এর মতো কম তাপমাত্রায় কাজ করতে পারে এবং এলএনজির মতো ক্রায়োজেনিক পাইপলাইন সিস্টেমের জন্য উপযুক্ত।
