পরিবর্তনশীল স্প্রিং হ্যাঙ্গার, যা পরিবর্তনশীল স্প্রিং সমর্থন নামেও পরিচিত, শিল্প পাইপিং সিস্টেমে পাইপ সমর্থনের সবচেয়ে ব্যাপকভাবে ব্যবহৃত প্রকার। তারা একটি সহায়ক শক্তি প্রদান করে যা স্প্রিং ডিফ্লেকশনের সাথে আনুপাতিকভাবে পরিবর্তিত হয় কারণ পাইপটি তাপীয় প্রসারণ বা সংকোচনের কারণে উল্লম্বভাবে চলে যায়। অ্যাপ্লিকেশনের জন্য যেখানে তাপীয় স্থানচ্যুতি মাঝারি এবং একটি নিয়ন্ত্রিত পরিমাণ লোড বৈচিত্র গ্রহণযোগ্য, পরিবর্তনশীল স্প্রিং হ্যাঙ্গারগুলি ধ্রুবক স্প্রিং সমর্থনের তুলনায় একটি সাশ্রয়ী এবং কমপ্যাক্ট সমাধান সরবরাহ করে।
দ্বারা নির্মিতইয়াংজু তিয়ানশুন পাইপলাইন প্রযুক্তি, আমাদের পরিবর্তনশীল স্প্রিং হ্যাঙ্গার একটি শক্তিশালী ইস্পাত আবরণে রাখা উচ্চ-গ্রেড খাদ ইস্পাত কুণ্ডলী স্প্রিং ব্যবহার করে। পাইপটি তার ইনস্টল করা অবস্থান থেকে উপরের দিকে বা নীচের দিকে অগ্রসর হওয়ার সাথে সাথে, স্প্রিংটি সংকুচিত বা প্রসারিত হয়, যা ভ্রমণের দূরত্ব এবং বসন্তের হারের সরাসরি অনুপাতে প্রতিক্রিয়া বল পরিবর্তন করে। প্রতিটি ইউনিট কারখানায় নির্দিষ্ট কোল্ড লোড, হট লোড এবং ভ্রমণের দিকনির্দেশে ক্যালিব্রেট করা হয়, অপারেশনের মাধ্যমে ইনস্টলেশন থেকে অনুমানযোগ্য কর্মক্ষমতা নিশ্চিত করে।
এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।
চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।
পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।
| পরিবর্তনশীল স্প্রিং হ্যাঙ্গার স্পেক টেবিল | উদাহরণ |

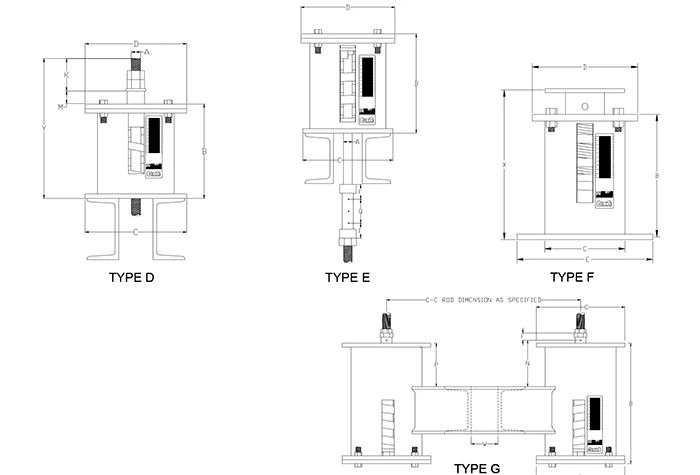

| হ্যাঙ্গার প্রকার / কনফিগারেশন | A, B, C, D, E, F, G টাইপ করুন |
| স্প্রিং সাইজ / না। | নং 0 - নং 22 |
| ভ্রমণ পরিসীমা | 30 মিমি, 60 মিমি, 90 মিমি, 120 মিমি 180 মিমি |
| অপারেটিং লোড | 0.2 kN - 400 kN |
| ইনস্টল করা লোড (কোল্ড লোড) | kN/kgf |
| অপারেটিং লোড (হট লোড) | kN/kgf |
| আন্দোলনের দিকনির্দেশ | ঊর্ধ্বমুখী / নিম্নগামী |
| পরিবর্তনশীলতা (%) | ≤ 25% (স্ট্যান্ডার্ড) |
| সারফেস ট্রিটমেন্ট | হট ডিপ গালভ/ আঁকা |
| হাউজিং উপাদান | কার্বন ইস্পাত (Q235/Q355) |
একটি পরিবর্তনশীল স্প্রিং হ্যাঙ্গার নির্বাচন করার সময় একটি মূল পরামিতি হল লোড বৈচিত্র্য শতাংশ — ঠান্ডা এবং গরম লোডের মধ্যে পার্থক্য অপারেটিং লোড দ্বারা বিভক্ত। বেশিরভাগ ইঞ্জিনিয়ারিং স্পেসিফিকেশনের জন্য এই মানটি সাধারণ পরিষেবার জন্য 25% এর নিচে এবং গুরুত্বপূর্ণ সরঞ্জাম সংযোগের জন্য 6% এর নিচে থাকা প্রয়োজন। যেখানে স্থানচ্যুতি যথেষ্ট বড় যে লোডের তারতম্য গ্রহণযোগ্য সীমা অতিক্রম করবে, তার পরিবর্তে ধ্রুবক স্প্রিং হ্যাঙ্গার নির্দিষ্ট করা হয়।
আমাদের স্ট্যান্ডার্ড ভেরিয়েবল স্প্রিং সাপোর্টগুলি তাদের সম্পূর্ণ কাজের পরিসীমা জুড়ে সাধারণ প্রকল্পের সীমার মধ্যে লোডের বৈচিত্র্য বজায় রাখার জন্য ডিজাইন করা হয়েছে, এবং প্রতিটি ইউনিটকে তার স্প্রিং রেট, কোল্ড লোড সেটিং এবং সোজা ইনস্টলেশন এবং কমিশনিংয়ের জন্য ভ্রমণের দিকনির্দেশ দিয়ে স্পষ্টভাবে চিহ্নিত করা হয়েছে।

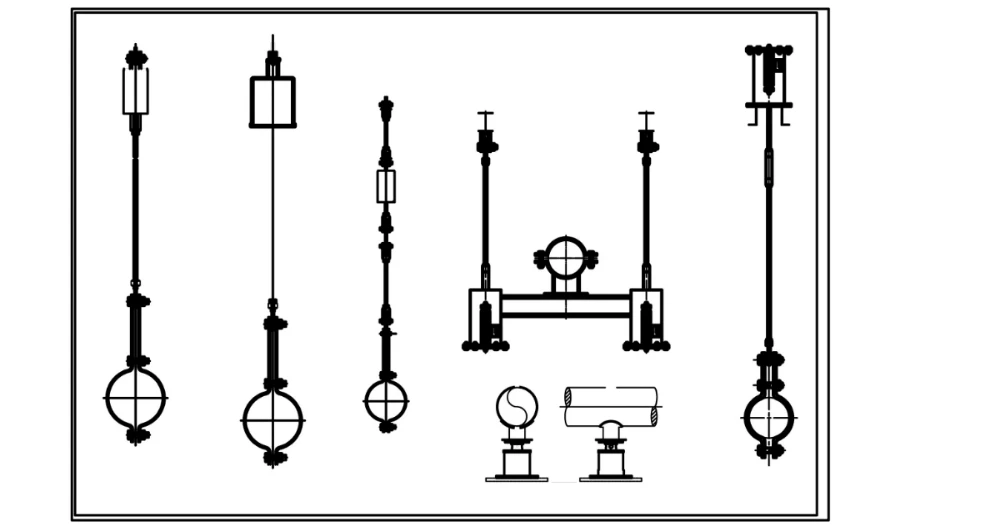

আমরা টপ-সাসপেন্ডেড, বেস-মাউন্টেড, এবং সাইড-মাউন্টেড ডিজাইন সহ একাধিক মাউন্টিং কনফিগারেশনে পরিবর্তনশীল স্প্রিং হ্যাঙ্গার অফার করি, স্ট্যান্ডার্ড স্প্রিং আকারে প্রায় 0.02 kN থেকে 40 kN পর্যন্ত লোড ক্ষমতা কভার করে। স্ট্যান্ডার্ড ট্রাভেল রেঞ্জের মধ্যে রয়েছে 30 মিমি, 60 মিমি, 90 মিমি, 120 মিমি, এবং 150 মিমি, অনুরোধে বিশেষ ভ্রমণের সুবিধা রয়েছে।
স্প্রিং উপাদানগুলি 60Si2Mn বা 50CrVA স্প্রিং স্টিল থেকে উত্পাদিত হয় এবং ক্ষয়কারী পরিবেশের জন্য হট-ডিপ গ্যালভানাইজড, ইপোক্সি-পেইন্টেড বা স্টেইনলেস-স্টীল ফিনিসগুলিতে হাউজিং পাওয়া যায়। স্ট্যান্ডার্ড ইউনিটগুলি -20°C থেকে +200°C থেকে পরিবেষ্টিত অপারেটিং তাপমাত্রার জন্য রেট করা হয়, চুল্লি এবং বয়লার পাইপিংয়ের মতো চরম তাপ প্রয়োগের জন্য উচ্চ-তাপমাত্রার অ্যালয় স্প্রিং বিকল্পগুলি উপলব্ধ।

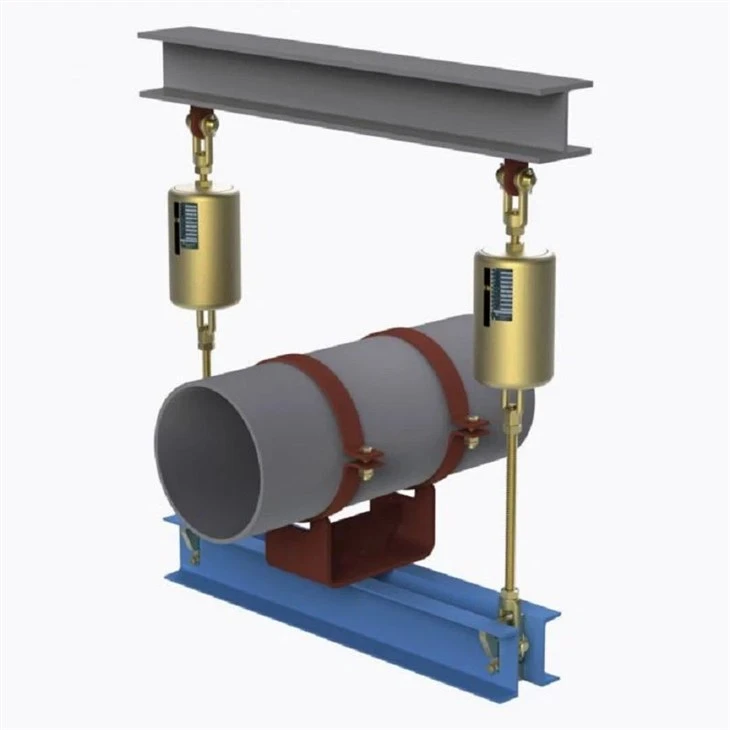

প্রতিটি পরিবর্তনশীল স্প্রিং সমর্থন একটি ভ্রমণ স্কেল, লোড নির্দেশক, এবং উপরের এবং নিম্ন স্টপ প্লেটের সাথে লাগানো হয়। উপরে এবং নীচে থ্রেডেড রড সংযোগগুলি ইনস্টলেশনের সময় সহজ উল্লম্ব সমন্বয়ের জন্য অনুমতি দেয় এবং লোড সেটিংস নেমপ্লেট ডেটার বিপরীতে সাইটে যাচাই করা যেতে পারে।
আমাদের পরিবর্তনশীল স্প্রিং হ্যাঙ্গারগুলি GB/T 17116.1/.2/.3 অনুযায়ী তৈরি করা হয় এবং MSS SP-58, ASME B31.1, ASME B31.3 এবং EN 13480-3 সহ আন্তর্জাতিক মানগুলির সাথে সম্পূর্ণভাবে বিনিময়যোগ্য৷ সমস্ত উত্পাদন জুড়ে উপাদানের সন্ধানযোগ্যতা বজায় রাখা হয় এবং সমস্ত স্প্রিংগুলি সমাবেশের আগে প্রিসেটিং এবং লোড পরীক্ষার মধ্য দিয়ে যায়।
বিশেষ প্রকল্পের জন্য, আমরা স্টেইনলেস স্টিলের স্প্রিং হ্যাঙ্গার, ইনসুলেটেড পাইপ সাপোর্ট অ্যাসেম্বলি এবং অফশোর, সামুদ্রিক বা ডিস্যালিনেশন পরিষেবার জন্য বিশেষ আবরণ সহ ইউনিট সরবরাহ করি। এছাড়াও আমরা প্রি-ইনসুলেটেড পাইপ সাপোর্ট এবং পাইপ শু সাপোর্ট তৈরি করি যা সম্পূর্ণ লাইন সাপোর্ট সলিউশনের জন্য আমাদের পরিবর্তনশীল স্প্রিং হ্যাঙ্গার রেঞ্জের সাথে সরাসরি একীভূত হয়।
পরিবর্তনশীল বসন্ত সমর্থন করেকার্যত প্রতিটি ধরণের প্রক্রিয়া এবং ইউটিলিটি পাইপিংয়ে ইনস্টল করা হয় যেখানে উল্লম্ব তাপীয় আন্দোলন ঘটে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে পাওয়ার প্ল্যান্টের বাষ্প এবং ফিডওয়াটার লাইন, শোধনাগার প্রক্রিয়া পাইপিং, রাসায়নিক প্ল্যান্ট হিট এক্সচেঞ্জার লুপ, জেলা গরম করার নেটওয়ার্ক এবং বড় বাণিজ্যিক ভবনগুলিতে HVAC সিস্টেম। এগুলি লাইনে অনমনীয় পাইপ সমর্থনের পাশাপাশি ব্যবহার করা হয় যেখানে শুধুমাত্র নির্বাচিত পয়েন্টগুলির আন্দোলনের ক্ষতিপূরণ প্রয়োজন।
জলের হাতুড়ি, সিসমিক ইভেন্ট বা পাম্প কম্পনের মতো গতিশীল লোড সহ পাইপিং সিস্টেমের জন্য, পরিবর্তনশীল স্প্রিং হ্যাঙ্গারগুলিকে প্রায়শই হাইড্রোলিক স্নাবারগুলির সাথে একত্রিত করা হয় যা বিনামূল্যে তাপীয় স্থানচ্যুতিকে অনুমতি দেওয়ার সাথে সাথে গতিশীল চলাচলকে বাধা দেয়। যেখানে তাপ বৃদ্ধি একটি পরিবর্তনশীল ইউনিটের জন্য খুব বড়, আমরা সেই নির্দিষ্ট সমর্থন পয়েন্টগুলিতে ধ্রুবক স্প্রিং হ্যাঙ্গারে আপগ্রেড করার পরামর্শ দিই।
আমাদের বৃহত্তর পাইপ সাপোর্ট পোর্টফোলিওতে রয়েছে ধ্রুবক স্প্রিং সাপোর্ট, রিজিড হ্যাঙ্গার এবং স্ট্রটস, পাইপ শু সাপোর্ট, ঠান্ডা এবং ক্রায়োজেনিক লাইনের জন্য প্রি-ইনসুলেটেড পাইপ সাপোর্ট এবং হাইড্রোলিক স্নুবার। পাইপিং সিস্টেমগুলির জন্য যেগুলির জন্য অক্ষীয়, পার্শ্বীয়, বা কৌণিক আন্দোলন শোষণের প্রয়োজন হয়, আমরা ধাতব বেলোস এক্সপেনশন জয়েন্ট, রাবার এক্সপেনশন জয়েন্ট এবং ফ্যাব্রিক এক্সপানশন জয়েন্টগুলি তৈরি করি যা একক-উৎস সমাধান হিসাবে আমাদের স্প্রিং সাপোর্টের সাথে একত্রে নির্দিষ্ট করা যেতে পারে।
প্রতিটি পরিবর্তনশীল স্প্রিং হ্যাঙ্গার আমাদের ISO 9001:2015 মান ব্যবস্থাপনা সিস্টেমের অধীনে শিপমেন্টের আগে আমাদের ইন-হাউস টেস্টিং সুবিধাতে লোড-পরীক্ষিত এবং মাত্রাগতভাবে যাচাই করা হয়। আমরা ইনস্টলেশন নির্দেশিকা এবং বিক্রয়োত্তর পরিষেবার মাধ্যমে প্রাথমিক বসন্ত নির্বাচন এবং লোড গণনা থেকে গ্রাহকদের সমর্থন করি। অনুসন্ধানগুলি 24 ঘন্টার মধ্যে একটি প্রতিক্রিয়া পায় এবং ভলিউম এবং কনফিগারেশনের উপর নির্ভর করে স্ট্যান্ডার্ড প্রোডাকশন লিড টাইম 10 থেকে 20 কার্যদিবসের মধ্যে থাকে। 14 বছরেরও বেশি সময় ধরে 45 টিরও বেশি দেশে প্রকল্পগুলিতে পাইপ সমর্থন এবং সম্প্রসারণ জয়েন্ট সরবরাহ করে, আমরা বিশ্বব্যাপী EPC ঠিকাদার এবং শেষ ব্যবহারকারীদের কাছে ক্যাটালগ-স্ট্যান্ডার্ড এবং কাস্টম-ইঞ্জিনিয়ারড ইউনিট সরবরাহ করি।
একটি পরিবর্তনশীল স্প্রিং সমর্থনে "লোড বৈচিত্র্য শতাংশ" এর অর্থ কী?
লোডের ভিন্নতা হল ঠান্ডা (ইনস্টল করা) লোড এবং গরম (অপারেটিং) লোডের মধ্যে পার্থক্য, যা অপারেটিং লোডের শতাংশ হিসাবে প্রকাশ করা হয়। এটি অপারেটিং লোড দ্বারা বিভক্ত তাপ ভ্রমণ দ্বারা গুণিত বসন্ত হার দ্বারা নির্ধারিত হয়। বেশিরভাগ প্রকল্পের স্পেসিফিকেশন স্ট্যান্ডার্ড পাইপিংয়ের জন্য এই মানটিকে সর্বোচ্চ 25% পর্যন্ত সীমাবদ্ধ করে।
একটি পরিবর্তনশীল স্প্রিং হ্যাঙ্গার কোন অভিযোজন ইনস্টল করা যেতে পারে?
না। পরিবর্তনশীল স্প্রিং হ্যাঙ্গার উল্লম্ব চলাচলের জন্য ডিজাইন করা হয়েছে এবং বসন্ত অক্ষ উল্লম্বের সাথে ইনস্টল করা আবশ্যক। অনুভূমিক বা কোণীয় ইনস্টলেশন বাঁধাই, ভুল লোড স্থানান্তর এবং অকাল পরিধানের কারণ হবে। অনুভূমিক লোড বা পার্শ্বীয় সংযমের জন্য, অনমনীয় স্ট্রুট, পাইপ জুতা বা স্নুবারগুলি আলাদাভাবে নির্দিষ্ট করা উচিত।
আপনার পরিবর্তনশীল স্প্রিং হ্যাঙ্গারগুলি সর্বাধিক কত তাপমাত্রা পরিচালনা করতে পারে?
অ্যালয় স্টিলের স্প্রিং সহ স্ট্যান্ডার্ড কার্বন ইস্পাত ইউনিটগুলি প্রায় 200°C পর্যন্ত অবিচ্ছিন্ন পরিষেবার জন্য রেট করা হয়। উচ্চ-তাপমাত্রার পাইপিংয়ের জন্য যেমন উচ্চ-চাপ বাষ্প লাইন বা বয়লার সংযোগ, আমরা উচ্চ-তাপমাত্রার বসন্ত উপকরণ এবং উত্তাপ সমর্থন কনফিগারেশন অফার করি। সঠিক উপাদান নির্বাচনের জন্য আপনার অপারেটিং শর্ত সহ আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
আপনি কি বসন্ত নির্বাচন গণনা প্রদান করেন?
হ্যাঁ। আপনি যদি পাইপের আকার, অপারেটিং ওজন, তাপীয় স্থানচ্যুতির মাত্রা এবং দিকনির্দেশ এবং যেকোন প্রকল্পের স্পেসিফিকেশন প্রয়োজনীয়তা প্রদান করেন তবে আমাদের প্রকৌশল দল বসন্ত নির্বাচনের সাথে সহায়তা করতে পারে। আমরা বিদ্যমান সমর্থন সময়সূচী পর্যালোচনা করতে পারি এবং প্রতিটি অবস্থানের জন্য উপযুক্ত পরিবর্তনশীল বা ধ্রুবক বসন্ত সমর্থন সুপারিশ করতে পারি।
স্ট্যান্ডার্ড পরিবর্তনশীল স্প্রিং হ্যাঙ্গারগুলির জন্য লিড টাইম কী?
অর্ডারের আকার এবং বর্তমান উত্পাদন লোডের উপর নির্ভর করে স্ট্যান্ডার্ড ক্যাটালগ ইউনিটগুলি সাধারণত 10 থেকে 20 কার্যদিবসের মধ্যে প্রেরণ করা হয়। কাস্টম ফিনিশ, বিশেষ ভ্রমণ, বা স্টেইনলেস স্টীল কনফিগারেশন কয়েক অতিরিক্ত দিন যোগ করতে পারে। অর্ডারের সময় দ্রুত ডেলিভারি নিয়ে আলোচনা করা যেতে পারে।
কি ডকুমেন্টেশন একটি আদেশ সঙ্গে আসে?
স্ট্যান্ডার্ড সরবরাহে একটি প্যাকিং তালিকা এবং স্প্রিং নম্বর, লোড রেটিং এবং ভ্রমণ ডেটা সহ পণ্যের নামপ্লেট অন্তর্ভুক্ত থাকে। ম্যাটেরিয়াল টেস্ট রিপোর্ট (MTR), স্প্রিং লোড ক্রমাঙ্কন রেকর্ড, এবং মাত্রিক পরিদর্শন রিপোর্ট অনুরোধে প্রদান করা যেতে পারে। অনুমোদিত সংস্থাগুলির দ্বারা তৃতীয় পক্ষের পরিদর্শন প্রয়োজন এমন প্রকল্পগুলির জন্যও উপলব্ধ।
আপনি পাইপ জুতা এবং clamps সহ সম্পূর্ণ পাইপ সমর্থন সমাবেশ সরবরাহ করতে পারেন?
একেবারে। আমরা পরিবর্তনশীল স্প্রিং হ্যাঙ্গারগুলিকে স্বতন্ত্র একক হিসাবে বা পাইপ ক্ল্যাম্প, পাইপ জুতার সমর্থন, টার্নবাকল, থ্রেডেড রড এবং কাঠামোগত সংযোগ হার্ডওয়্যার সহ সম্পূর্ণরূপে একত্রিত সমর্থন সেট হিসাবে সরবরাহ করি। ঠান্ডা বা ক্রায়োজেনিক পরিষেবার জন্য প্রি-ইনসুলেটেড পাইপ সমর্থন সমাবেশগুলি একক, ইনস্টল করার জন্য প্রস্তুত প্যাকেজ হিসাবে উপলব্ধ।
