ইউনিফর্ম লোড আউটপুট সহ বড়-স্থানচ্যুতি পাইপলাইনের জন্য যথার্থ ধ্রুবক স্প্রিং হ্যাঙ্গার

ধ্রুবক স্প্রিং হ্যাঙ্গার, ধ্রুবক লোড স্প্রিং সমর্থন বা ধ্রুবক বল সমর্থন হিসাবেও উল্লেখ করা হয়, পাইপের সম্পূর্ণ ভ্রমণ পরিসর জুড়ে একটি কাছাকাছি-ইউনিফর্ম সমর্থনকারী শক্তি সরবরাহ করে। এই ইউনিটগুলি বিশেষভাবে পাইপিং সিস্টেমের জন্য ইঞ্জিনিয়ার করা হয়েছে যেগুলি উল্লেখযোগ্য উল্লম্ব তাপীয় স্থানচ্যুতি অনুভব করে, যেখানে পরিবর্তনশীল স্প্রিং সমর্থনগুলি অত্যধিক লোডের বৈচিত্র্য প্রবর্তন করবে এবং সংযুক্ত সরঞ্জাম এবং পাইপওয়ার্কগুলিতে অবাঞ্ছিত চাপ স্থানান্তর করবে।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

এইয়াংজু তিয়ানশুন পাইপলাইন প্রযুক্তি, আমরা উচ্চ-মানের কম্প্রেশন স্প্রিংসের সাথে যুক্ত একটি প্রমাণিত ক্র্যাঙ্ক-কানেক্টিং রড মেকানিজম ব্যবহার করে ধ্রুবক স্প্রিং হ্যাঙ্গার তৈরি করি। এই নকশাটি পুরো স্ট্রোক জুড়ে প্রধান অক্ষের চারপাশে লোড টর্কের বিরুদ্ধে স্প্রিং টর্কের ভারসাম্য বজায় রাখে, স্ট্যান্ডার্ড হিসাবে ±5% এর মধ্যে লোডের বিচ্যুতি বজায় রাখে - এবং উচ্চ-নির্ভুল কনফিগারেশনের জন্য ±3%। প্রতিটি সমাবেশ একটি প্রতিরক্ষামূলক আবরণে রাখা হয় যা অভ্যন্তরীণ উপাদানগুলিকে নির্মাণের ধ্বংসাবশেষ এবং পরিবেশগত দূষক থেকে রক্ষা করে, যা সমর্থনের পরিষেবা জীবনের উপর রক্ষণাবেক্ষণের ঝুঁকি হ্রাস করে।

প্রযুক্তিগত বিশেষ উল্লেখ এবং সিরিজ

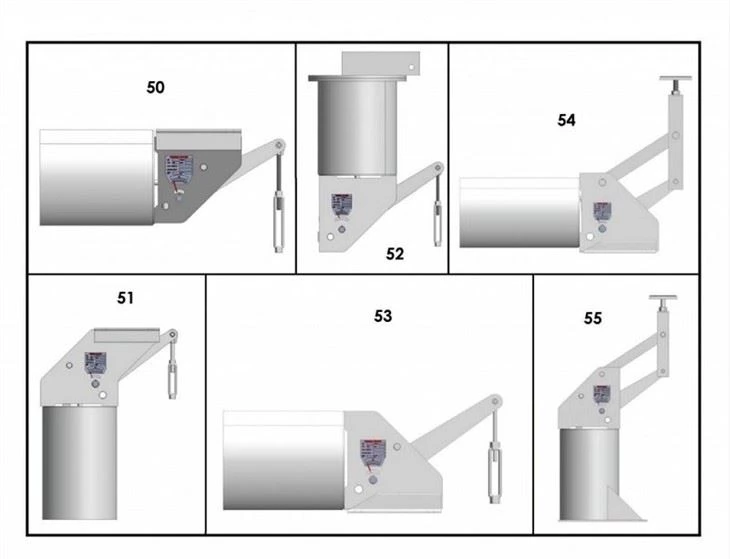

আমাদেরধ্রুবক বসন্ত সমর্থনপোর্টফোলিও 0.1 kN থেকে 500 kN পর্যন্ত একটি কাজের লোড পরিসীমা কভার করে, 50 মিমি, 100 মিমি, 200 মিমি এবং 400 মিমি, এবং 600 মিমি পর্যন্ত কাস্টম ট্রাভেল উপলভ্য। স্ট্যান্ডার্ড সিরিজের মধ্যে রয়েছে PH, LH, CA, CS, এবং TH মডেল, অনুভূমিক এবং উল্লম্ব উভয় ইনস্টলেশনের জন্য উপযুক্ত। স্প্রিং কয়েলগুলি 60Si2Mn বা 50CrVA অ্যালয় স্টিল থেকে তৈরি করা হয়, এবং আবাসনগুলি হট-ডিপ গ্যালভানাইজড বা ইপোক্সি আবরণে -20°C থেকে +80°C পর্যন্ত পরিবেষ্টিত অপারেটিং তাপমাত্রা অনুসারে তৈরি করা হয়।

প্রতিটি ধ্রুবক স্প্রিং হ্যাঙ্গার গ্রাহকের নির্দিষ্ট লোড এবং ঠান্ডা/গরম অবস্থানের জন্য ফ্যাক্টরি-প্রিসেট এবং অতিরিক্ত ভ্রমণ রোধ করার জন্য উপরের এবং নিম্ন ভ্রমণ সীমা স্টপগুলির সাথে লাগানো। একটি স্পষ্টভাবে দৃশ্যমান ভ্রমণ স্কেল এবং লোড সামঞ্জস্য ডায়াল রেট করা লোডের ±10% এর মধ্যে সাইটে ফাইন-টিউনিং করার অনুমতি দেয়, কিছু কনফিগারেশন 2% বৃদ্ধিতে ±20% পর্যন্ত সামঞ্জস্যযোগ্য। হাইড্রোস্ট্যাটিক টেস্টিং এবং অ্যাসিড ধোয়ার সময় সাপোর্ট লক করার জন্য ফ্যাক্টরিতে লাল প্রিসেট পিন ইনস্টল করা হয়, সিস্টেম চালু করার আগে অপসারণের আগে রেট করা লোডের দ্বিগুণ পর্যন্ত সহ্য করে।

স্ট্যান্ডার্ড এবং কাস্টম ইঞ্জিনিয়ারিং

সমস্ত ধ্রুবক লোড স্প্রিং সমর্থনগুলি GB/T 17116.1/.2/.3 এবং NB/T 47039-এর সাথে সম্মতিতে ডিজাইন এবং তৈরি করা হয়েছে এবং MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, B51GB-A, V5108 এবং V51GB সহ আন্তর্জাতিক মানের সাথে সম্পূর্ণ রূপান্তরযোগ্য। অভিজ্ঞ পাইপ প্রস্তুতকারককে সমর্থন করে, আমরা গ্রাহকের অঙ্কন এবং প্রকল্প-নির্দিষ্ট পরামিতিগুলির উপর ভিত্তি করে সম্পূর্ণ কাস্টম ধ্রুবক বল সমর্থনও উত্পাদন করি।

ক্রিটিক্যাল ইন্ডাস্ট্রিজ জুড়ে আবেদন

ধ্রুবক স্প্রিং হ্যাঙ্গারগুলি পাইপিং সিস্টেমে নির্দিষ্ট করা হয় যেখানে লোডের সামঞ্জস্য অ-আলোচনাযোগ্য। সাধারণ স্থাপনার মধ্যে তাপবিদ্যুৎ কেন্দ্র, পারমাণবিক বিদ্যুৎ সুবিধা, শোধনাগার, এলএনজি এবং এলপিজি টার্মিনাল, জেলা গরম করার নেটওয়ার্ক এবং পেট্রোকেমিক্যাল এবং ফার্মাসিউটিক্যাল প্ল্যান্টে উচ্চ-তাপমাত্রা প্রক্রিয়া লাইন অন্তর্ভুক্ত রয়েছে। এগুলি প্রায়শই একই পাইপলাইনে পরিবর্তনশীল স্প্রিং সাপোর্টের পাশাপাশি মোতায়েন করা হয় — উচ্চ-স্থানচ্যুতি নোডগুলিতে ধ্রুবক ইউনিট এবং ছোট তাপীয় চলাচল সহ অবস্থানগুলিতে পরিবর্তনশীল স্প্রিং হ্যাঙ্গার।

বৃহত্তর পাইপ সমর্থন পণ্য পরিসীমা

ধ্রুবক স্প্রিং হ্যাঙ্গার ছাড়াও, আমাদের সম্পূর্ণ পাইপ সাপোর্ট পোর্টফোলিওতে পরিবর্তনশীল স্প্রিং সাপোর্ট, রিজিড হ্যাঙ্গার, পাইপ শু সাপোর্ট, প্রি-ইনসুলেটেড পাইপ সাপোর্ট এবং ডায়নামিক লোড কন্ট্রোলের জন্য হাইড্রোলিক স্নাবার রয়েছে। তাপীয় চলাচলের ক্ষতিপূরণের প্রয়োজন এমন প্রকল্পগুলির জন্য, আমরা একটি সম্পূর্ণ পাইপলাইন সমাধান তৈরি করতে আমাদের সমর্থন সিস্টেমের সাথে একীভূত হওয়া মেটাল বেলোস এক্সপেনশন জয়েন্ট, রাবার এক্সপেনশন জয়েন্ট এবং ফ্যাব্রিক এক্সপেনশন জয়েন্টগুলিও সরবরাহ করি।

গুণমান এবং পরিষেবার নিশ্চয়তা

আমাদের ISO 9001:2015 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম এবং যেখানে প্রয়োজন সেখানে ASME এবং API মানগুলির সাথে সম্মতি দ্বারা সমর্থিত প্রতিটি সহায়তা শিপমেন্টের আগে সম্পূর্ণ ইন-হাউস পরীক্ষার মধ্য দিয়ে যায়। ক্লায়েন্টরা আমাদের বিক্রয়োত্তর পরিষেবার অংশ হিসাবে ইনস্টলেশনের মাধ্যমে অনুসন্ধানের মাধ্যমে নিবেদিত প্রযুক্তিগত সহায়তা, সমস্ত উদ্ধৃতিতে 24-ঘন্টা প্রতিক্রিয়া এবং সাইটের লোড সমন্বয় নির্দেশিকা পান। 45টি দেশে প্রোজেক্টের জন্য 14 বছরের বেশি উত্পাদন পাইপ সমর্থন এবং সম্প্রসারণ জয়েন্টগুলির সাথে, আমরা বিশ্বব্যাপী EPC ঠিকাদার এবং শেষ ব্যবহারকারীদের জন্য উভয় স্ট্যান্ডার্ড ক্যাটালগ ইউনিট এবং সম্পূর্ণ ইঞ্জিনিয়ারড কাস্টম সমাধান সরবরাহ করি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি ধ্রুবক বসন্ত হ্যাঙ্গার এবং একটি পরিবর্তনশীল বসন্ত সমর্থন মধ্যে পার্থক্য কি?

পরিবর্তনশীল স্প্রিং সমর্থন করে একটি ভিন্ন প্রতিক্রিয়া বল প্রয়োগ করে যেহেতু পাইপটি উল্লম্বভাবে চলে যায়, স্প্রিং কম্প্রেশন বা এক্সটেনশনের কারণে। কনস্ট্যান্ট স্প্রিং হ্যাঙ্গারগুলি সম্পূর্ণ ভ্রমণ পরিসর জুড়ে প্রায় অভিন্ন সমর্থনকারী শক্তি বজায় রাখতে একটি ক্র্যাঙ্ক-সংযুক্ত রড প্রক্রিয়া ব্যবহার করে। একটি সাধারণ নিয়ম হিসাবে, ধ্রুবক ইউনিটগুলি নির্দিষ্ট করা হয় যেখানে তাপ স্থানচ্যুতি 50 মিমি অতিক্রম করে বা যেখানে পাম্প, টারবাইন বা অন্যান্য সংবেদনশীল সরঞ্জামগুলিতে চাপ স্থানান্তর এড়াতে লোডের তারতম্য অবশ্যই 6% এর নিচে থাকতে হবে।

একটি ধ্রুবক স্প্রিং সাপোর্টে ±5% লোড বিচ্যুতি বলতে কী বোঝায়?

লোড বিচ্যুতি হল কার্যকারী ভ্রমণের মধ্যে যেকোন সময়ে প্রকৃত সহায়ক শক্তি এবং নামমাত্র রেট করা লোডের মধ্যে সর্বাধিক শতাংশ পার্থক্য। আমাদের স্ট্যান্ডার্ড কনস্ট্যান্ট স্প্রিং হ্যাঙ্গারগুলি ±5% এর মধ্যে বিচ্যুতি ধরে রাখে, যা বেশিরভাগ শিল্প পাইপিং প্রয়োজনীয়তা পূরণ করে। পারমাণবিক বা উচ্চ-নির্ভুল প্রক্রিয়া লাইনের মতো সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, আমরা ±3% বিচ্যুতিতে উচ্চ-নির্ভুলতা ইউনিট অফার করি।

লাল প্রিসেট পিনগুলি কখন সরানো উচিত?

প্রিসেট পিনগুলি ফ্যাক্টরি-ইনস্টল করা হয় হ্যাঙ্গারটিকে তার ঠান্ডা-ইন্সটলেশন অবস্থানে লক করার জন্য, যার ফলে হাইড্রোস্ট্যাটিক টেস্টিং এবং পাইপ অ্যাসিড-ওয়াশিং স্প্রিং অ্যাসেম্বলিকে সংকুচিত বা প্রসারিত না করে সম্পন্ন করা যায়। সাধারণত হাইড্রোটেস্টিং এবং প্রি-কমিশনিং চেক শেষ হওয়ার পরে সিস্টেমটি চালু করার আগে সেগুলি অবশ্যই সরিয়ে ফেলতে হবে। আমাদের স্ট্যান্ডার্ড পিনগুলি পরীক্ষার সময় রেট করা লোডের দ্বিগুণ পর্যন্ত সহ্য করে; আপনার প্রকল্পের জন্য উচ্চতর নিরাপত্তা মার্জিন প্রয়োজন হলে আমাদের জানান।

ইনস্টলেশনের পরে কি সাইটে লোড সামঞ্জস্য করা যেতে পারে?

হ্যাঁ। প্রতিটি ধ্রুবক স্প্রিং হ্যাঙ্গারে একটি লোড-অ্যাডজাস্টিং স্ক্রু এবং একটি ক্যালিব্রেটেড ডায়াল লাগানো থাকে। স্ক্রু ঘুরিয়ে দিলে প্রিসেট লোড 2% বৃদ্ধিতে বাড়ে বা কমে, যার মোট সামঞ্জস্য পরিসীমা ±10% স্ট্যান্ডার্ড ইউনিটে (নির্বাচিত কনফিগারেশনে ±20% পর্যন্ত)। এটি ফাইন-টিউনিং ডিজাইনের অবস্থা এবং প্রকৃত সাইট ইনস্টলেশনের মধ্যে ছোটখাটো পার্থক্যের জন্য ক্ষতিপূরণের অনুমতি দেয়।

আপনার ধ্রুবক বসন্ত হ্যাঙ্গার কোন মান অনুসরণ করে?

আমাদের স্ট্যান্ডার্ড রেঞ্জটি GB/T 17116.1/.2/.3 এবং NB/T 47039-এর জন্য ডিজাইন করা হয়েছে এবং এটি MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R এবং কাস্টম J510-কে সম্পূর্ণরূপে সমর্থন করতে পারে এবং আমরা BIS5-কে সম্পূর্ণরূপে সমর্থন করতে পারি। আপনার প্রকল্প অঙ্কন এবং নির্দিষ্টকরণ.

সাধারণ সীসা সময় কি?

স্ট্যান্ডার্ড ক্যাটালগ ধ্রুবক বসন্ত হ্যাঙ্গার সাধারণত 15 থেকে 25 কার্যদিবসের মধ্যে, পরিমাণ এবং সিরিজের উপর নির্ভর করে। কাস্টম-ইঞ্জিনিয়ারড ইউনিটের জন্য অতিরিক্ত প্রকৌশল এবং নিশ্চিতকরণ সময় প্রয়োজন। অর্ডার প্লেসমেন্ট বা নির্ধারিত ডেলিভারি তারিখের কমপক্ষে 20 দিন আগে পূর্বের চুক্তি সাপেক্ষে অনুরোধের ভিত্তিতে রাশ ডেলিভারির ব্যবস্থা করা যেতে পারে।
