স্টীম পাইপলাইনগুলি স্টার্টআপ এবং শাটডাউন পর্যায়গুলির সময় তীব্র তাপমাত্রার পার্থক্য অনুভব করে এবং উচ্চ-তাপমাত্রা মিডিয়া উল্লেখযোগ্য তাপীয় প্রসারণ স্থানচ্যুতি তৈরি করে। পাইপলাইনের মৃত ওজন, মিডিয়ার ওজন এবং ওঠানামা লোড একই সাথে কাজ করে। সাধারণ পরিবর্তনশীল স্প্রিং সমর্থনে যথেষ্ট চাপ-বহন এবং তাপ-প্রতিরোধী ক্ষমতা নেই; দীর্ঘায়িত অপারেশন সহজে বসন্ত শিথিলতা, লোড বিচ্যুতি এবং হাউজিং বিকৃতির দিকে নিয়ে যায়, যার ফলে পাইপলাইন জয়েন্ট ছিঁড়ে যেতে পারে এবং ইউনিট লোড হ্রাস বা বন্ধ হয়ে যেতে পারে।

এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।

চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।

পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।

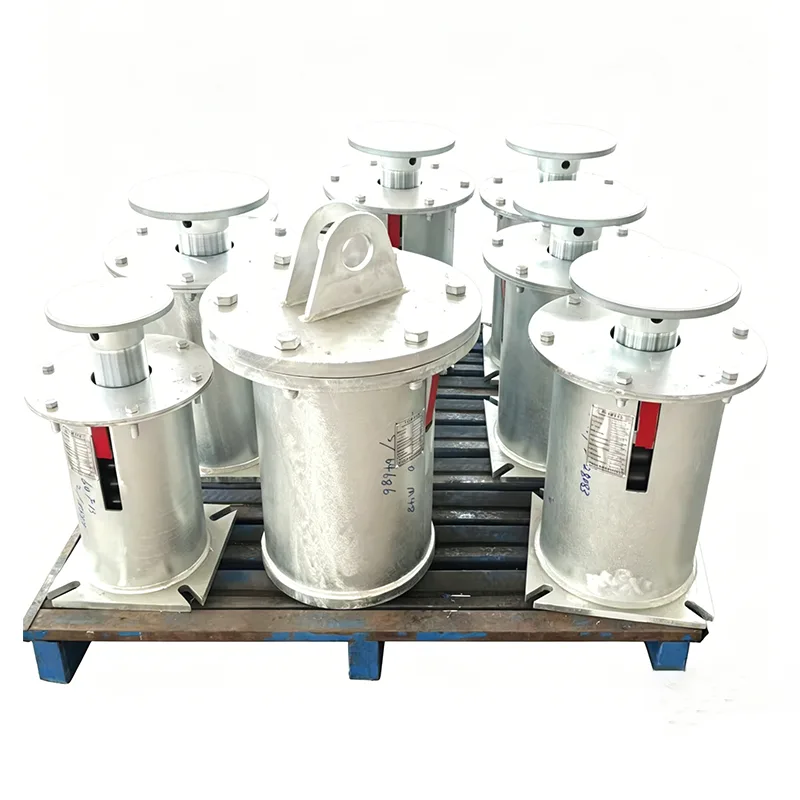

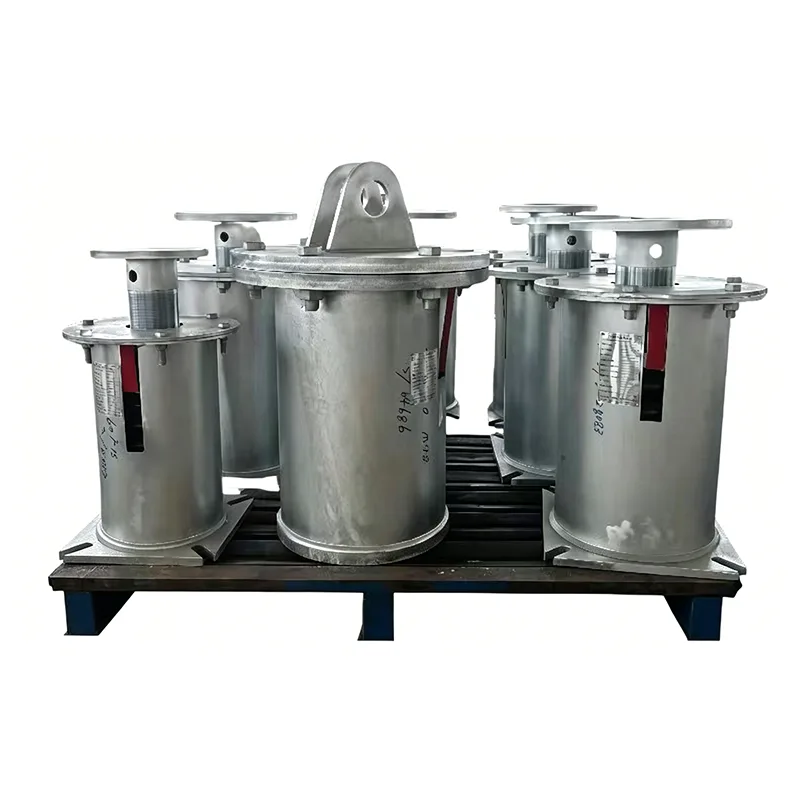

স্টিম পাইপ ভেরিয়েবল স্প্রিং সাপোর্টটি বাষ্প পরিষেবার জন্য কাস্টম-ইঞ্জিনিয়ার করা হয়েছে, তাপ শক্তি, জেলা গরম এবং পেট্রোকেমিক্যাল প্ল্যান্টে বাষ্প পাইপলাইনের দীর্ঘমেয়াদী ক্রমাগত অপারেশনের চাহিদা পূরণ করে। 2012 সালে আমাদের প্রোডাকশন লঞ্চের পর থেকে, আমরা বৃহৎ-স্কেল স্টিম প্রোজেক্টের জন্য 400 টিরও বেশি সেট সরবরাহ করেছি, যেখানে দীর্ঘতম অন-সাইট পরিষেবা জীবন 13 বছরে পৌঁছেছে।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

পরিবর্তনশীল স্প্রিং হ্যাঙ্গার স্পেক টেবিল	উদাহরণ
হ্যাঙ্গার প্রকার / কনফিগারেশন	A, B, C, D, E, F, G টাইপ করুন
স্প্রিং সাইজ / না।	নং 0 - নং 22
ভ্রমণ পরিসীমা	30 মিমি, 60 মিমি, 90 মিমি, 120 মিমি 180 মিমি
অপারেটিং লোড	0.2 kN - 400 kN
ইনস্টল করা লোড (কোল্ড লোড)	kN/kgf
অপারেটিং লোড (হট লোড)	kN/kgf
আন্দোলনের দিকনির্দেশ	ঊর্ধ্বমুখী / নিম্নগামী
পরিবর্তনশীলতা (%)	≤ 25% (স্ট্যান্ডার্ড)
সারফেস ট্রিটমেন্ট	হট ডিপ গালভ/ আঁকা
হাউজিং উপাদান	কার্বন ইস্পাত (Q235/Q355)

স্ট্রাকচারাল কম্পোজিশন এবং অপারেটিং প্রিন্সিপল

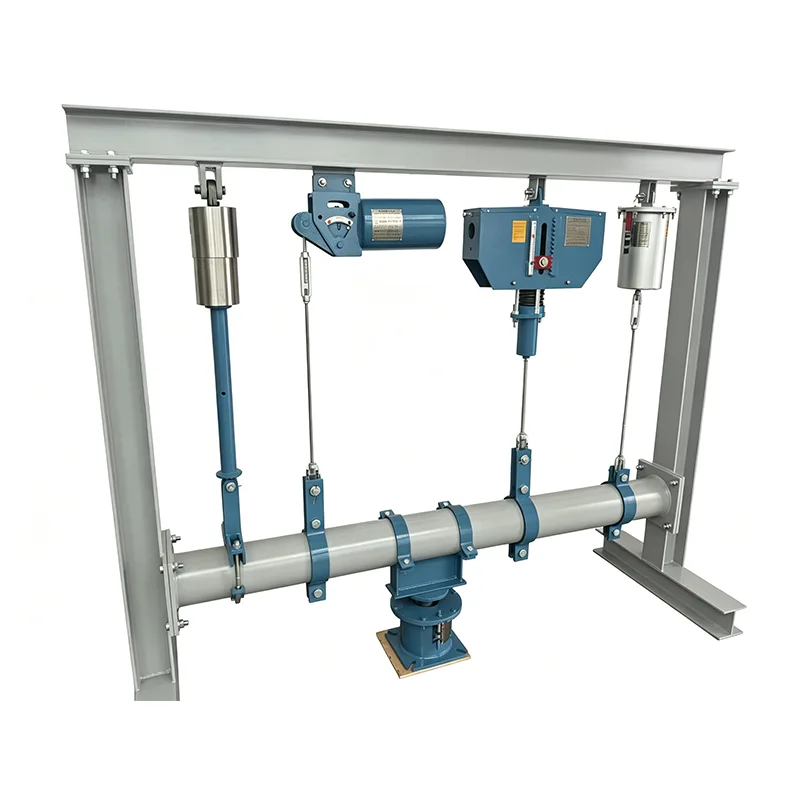

স্টিম পাইপ ভেরিয়েবল স্প্রিং সাপোর্ট দুটি স্ট্রাকচারাল প্রকারে পাওয়া যায়: টপ সাসপেন্ডেড এবং বটম সমর্থিত। তারা ইলাস্টিক স্প্রিং ডিফর্মেশনের মাধ্যমে উল্লম্ব পাইপলাইন তাপীয় স্থানচ্যুতি অফসেট করে, ডিফ্লেকশন রেঞ্জের মধ্যে স্থিতিশীলভাবে নিয়ন্ত্রিত লোড ওঠানামা সরবরাহ করে।

সমস্ত উপাদান উচ্চ-তাপমাত্রার অবস্থার জন্য উপযুক্ত উপকরণ থেকে গড়া হয়:

1. উচ্চ-তাপমাত্রা খাদ কম্প্রেশন স্প্রিংস

2. ঘন চাপ-ভারবহন হাউজিং

3.তাপ-প্রতিরোধী সমন্বয় স্ক্রু rods

4.ধাতু স্থানচ্যুতি স্কেল প্লেট

5. উচ্চ-শক্তি নকল উত্তোলন lugs এবং ঘাঁটি

6. ডুয়াল বিরোধী- loosening লকিং সমাবেশ

ইনস্টলেশন লোড কারখানায় প্রাক-ক্যালিব্রেট করা হয়। ক্রমবর্ধমান তাপমাত্রার সাথে পাইপলাইনগুলি প্রসারিত হওয়ার সাথে সাথে, স্প্রিংগুলি সমানভাবে প্রসারিত হয় এবং সংকুচিত হয়, সমানভাবে পাইপলাইনের লোড ধরে রাখে এবং ওয়েল্ড সিম এবং সরঞ্জামের অগ্রভাগের উপর চাপ কমায়।

গ্রেডেড মেটেরিয়াল ম্যাচিং টেবিল

স্টিম পাইপ ভেরিয়েবল স্প্রিং সাপোর্টের প্রকৃত অপারেটিং অবস্থার সাথে মেলে তিনটি উপাদান কনফিগারেশন বাষ্প তাপমাত্রা দ্বারা শ্রেণীবদ্ধ করা হয়:

অপারেটিং গ্রেড	মিডিয়া তাপমাত্রা	বসন্ত উপাদান	হাউজিং উপাদান	পৃষ্ঠ সুরক্ষা প্রক্রিয়া
নিম্ন-তাপমাত্রার বাষ্প	≤300℃	60Si2MnA	Q345B	উচ্চ-তাপমাত্রা প্রতিরোধী ইপোক্সি প্রাইমার + টপকোট
মাঝারি-তাপমাত্রার বাষ্প	300℃~450℃	50CrVA	16MnR	স্যান্ডব্লাস্টিং প্লাস ঘন উচ্চ-তাপমাত্রা প্রতিরোধী আবরণ
উচ্চ-তাপমাত্রা সুপারহিটেড বাষ্প	450℃~550℃	উচ্চ-তাপমাত্রা Cr-V খাদ	304 স্টেইনলেস স্টীল পরিহিত প্লেট	ইন্টিগ্রাল উচ্চ-তাপমাত্রা প্যাসিভেশন এবং স্প্রে করা

সমস্ত কাঁচামাল যোগ্য স্টিলওয়ার্ক থেকে আসল মিল MTC শংসাপত্রের সাথে আসে। প্রতিটি ইস্পাত ব্যাচ তিনটি পুনরায় পরিদর্শনের মধ্য দিয়ে যায়: স্পেকট্রোস্কোপি, প্রসার্য পরীক্ষা এবং প্রভাব পরীক্ষা। সম্পূর্ণ ডকুমেন্টেশন ট্রেসেবিলিটি EEAT নিরীক্ষার প্রয়োজনীয়তা পূরণ করার জন্য বজায় রাখা হয়।



সম্পূর্ণ সিরিজ স্পেসিফিকেশন টেবিল

মডেল কোড	রেটেড লোড (kN)	স্ট্যান্ডার্ড থার্মাল ডিফ্লেকশন (মিমি)	ম্যাচিং স্টিম পাইপ নামমাত্র ব্যাস	প্রযোজ্য মান
SPVS-50	0.3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	ASME B31.1 তাপ শক্তি কোড
SPVS-200	120~350	150, 200	DN450~DN800 বড়-বোরের প্রধান বাষ্প পাইপ	DL/T পাওয়ার প্লান্ট সাপোর্ট স্ট্যান্ডার্ড

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

স্টিম পাইপ ভেরিয়েবল স্প্রিং সাপোর্টগুলি প্রাথমিকভাবে প্রধান বাষ্প লাইনে স্থাপন করা হয়:

▶  কয়লা চালিত এবং গ্যাস-চালিত তাপবিদ্যুৎ কেন্দ্রে প্রধান বাষ্প, পুনরায় গরম করা বাষ্প এবং ফিডওয়াটার পাইপলাইন

▶  রিফাইনারিতে চুল্লি এবং ক্র্যাকিং ইউনিটগুলির জন্য উচ্চ-তাপমাত্রার বাষ্প ট্রান্সমিশন লাইন

▶  বড় শহুরে জেলা গরম করার জন্য প্রাথমিক উচ্চ-তাপমাত্রা বাষ্প নেটওয়ার্ক

▶  বায়োমাস এবং বর্জ্য থেকে শক্তি পাওয়ার প্লান্টে বাষ্প উত্পাদন পাইপলাইন

▶  তাপ বিনিময় স্টেশন এবং রাসায়নিক পার্কে বাষ্প বিতরণ শিরোনাম

বেঞ্চমার্ক দেশীয় এবং আন্তর্জাতিক প্রকল্পের জন্য বাল্ক সরবরাহ রেকর্ড বিদ্যমান। EEAT প্রামাণিক যাচাইকরণকে শক্তিশালী করার জন্য আমরা অতীতের প্রকল্প চুক্তি, অন-সাইটে সমাপ্তির ছবি এবং মালিকের গ্রহণযোগ্যতা নথি প্রদান করতে পারি।

প্রমিত উত্পাদন এবং গুণমান নিয়ন্ত্রণ কর্মপ্রবাহ

প্রতিটি পণ্য চালানের আগে ব্যাপক ইন-হাউস পরীক্ষার মধ্য দিয়ে যায়

ইন-হাউস টেস্টিং কভার

মাত্রিক এবং চাক্ষুষ পরিদর্শন, PMI (ইতিবাচক উপাদান সনাক্তকরণ), কঠোরতা পরীক্ষা, MT/PT অ-ধ্বংসাত্মক পরীক্ষা (যেখানে প্রযোজ্য), লোড-ডিসপ্লেসমেন্ট কার্ভ সহ স্প্রিং লোড টেস্টিং, এবং আবরণ পুরুত্ব পরিমাপ। ফ্যাক্টরি টেস্ট রিপোর্ট (FTR) এবং মেটেরিয়াল টেস্ট রিপোর্ট (MTR) প্রদান করা হয়।

দ্রষ্টব্য: ইন-হাউস টেস্টিং ILAC-স্বীকৃত তৃতীয় পক্ষের পরীক্ষা নয়

তৃতীয় পক্ষের সাক্ষী পরীক্ষা বা পরীক্ষাগার পরীক্ষা একটি ঐচ্ছিক, পৃথকভাবে উদ্ধৃত পরিষেবা হিসাবে উপলব্ধ।

ঐচ্ছিক তৃতীয়-পক্ষ পরিদর্শন পরিষেবা (আলাদাভাবে উদ্ধৃত)

1. উপাদান পরীক্ষা

রাসায়নিক রচনা বিশ্লেষণ, প্রসার্য পরীক্ষা, চার্পি নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা, এবং কঠোরতা পরীক্ষা।

2. ওয়েল্ড NDT

ম্যাগনেটিক পার্টিকেল টেস্টিং (MT), লিকুইড পেনিট্রান্ট টেস্টিং (PT), আল্ট্রাসনিক টেস্টিং (UT), এবং রেডিওগ্রাফিক টেস্টিং (RT)।

3. বসন্ত লোড কর্মক্ষমতা পরীক্ষা

লোড-স্থানচ্যুতি বক্ররেখা সহ।

4. হট-ডিপ গ্যালভানাইজিং / ইপক্সি লেপ জারা সুরক্ষা পরিদর্শন

5. সাক্ষী পরীক্ষা, কারখানা নজরদারি, এবং প্রি-শিপমেন্ট পরিদর্শন (PSI)

আমাদের সুবিধা

LISEGA আন্তর্জাতিক পাইপ সাপোর্ট সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়েছে

আমাদের পণ্য লোড নির্ভুলতা, পরীক্ষার মান, এবং ডকুমেন্টেশন সিস্টেম LISEGA আন্তর্জাতিক পাইপ সমর্থন সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়।

আমাদের আলাদা কি সেট করে

স্ট্যান্ডার্ড গার্হস্থ্য নির্মাতাদের থেকে ভিন্ন যারা শুধুমাত্র পণ্য নিজেই সরবরাহ করে, আমরা প্রতিটি বসন্ত ইউনিটের সাথে একটি লোড-ডিসপ্লেসমেন্ট কার্ভ প্রদান করি। আমরা তৃতীয় পক্ষের SGS পরীক্ষা এবং প্রত্যক্ষ পরিদর্শন এবং বিদেশী প্রকল্পগুলির জন্য PE/CPE ইঞ্জিনিয়ারদের দ্বারা নথি পর্যালোচনাকে সহায়তা করি।

সম্পূর্ণ-সমর্থন-পর-বিক্রয় পরিষেবা

▶  বিনামূল্যে পাইপলাইন স্ট্রেস গণনা সঠিকভাবে উপযুক্ত স্টিম পাইপ ভেরিয়েবল স্প্রিং সাপোর্ট মডেলের সাথে মেলে

▶  অ-মানক মাত্রা এবং বিশেষ উচ্চ-তাপমাত্রার অবস্থার জন্য কাস্টম ফ্যাব্রিকেশন

▶  উত্তোলন, লোড কমিশনিং এবং লক ট্যাব অপসারণের জন্য সাইটে প্রকৌশলীর উপস্থিতি

▶  12 মাসের সম্পূর্ণ ইউনিট ওয়ারেন্টি; ওয়ারেন্টির মধ্যে লোড অসঙ্গতি বা উপাদান ত্রুটির জন্য বিনামূল্যে প্রতিস্থাপন

▶  দীর্ঘমেয়াদী খুচরা যন্ত্রাংশের তালিকা এবং 24-ঘন্টা অনলাইন প্রযুক্তিগত সহায়তা

সম্পূরক FAQ

প্রশ্ন: সুপারহিটেড বাষ্প পাইপলাইনগুলির জন্য এই সমর্থন দীর্ঘমেয়াদী ব্যবহার করা যেতে পারে?

উত্তর: Cr-V অ্যালয় স্প্রিংস এবং স্টেইনলেস স্টীল পরিহিত প্লেট হাউজিং সহ স্টিম পাইপ ভেরিয়েবল স্প্রিং সাপোর্ট ভেরিয়েন্ট নির্বাচন করুন। টেস্টিং অবিচ্ছিন্ন 550℃ অপারেশনের অধীনে শূন্য কর্মক্ষমতা হ্রাস নিশ্চিত করে এবং পণ্যটি একাধিক 1,000 মেগাওয়াট বিদ্যুৎ উৎপাদন ইউনিটে দীর্ঘমেয়াদী পরিষেবা দেখেছে।

প্রশ্ন: প্রতিটি সেটের সাথে কোন গ্রহণযোগ্যতা নথি সরবরাহ করা হয়?

একটি: প্রতিটি ইউনিট সেট কাঁচামাল মিল পরীক্ষার শংসাপত্র, বসন্ত লোড পরীক্ষার শীট, জোড় পরিদর্শন প্রতিবেদন এবং সামঞ্জস্যের পণ্য শংসাপত্র অন্তর্ভুক্ত করে। তৃতীয় পক্ষের সংস্থাগুলির দ্বারা পুনরায় পরিদর্শন সমর্থিত।

প্রশ্ন: বিদ্যমান পাইপলাইন রেট্রোফিটের সময় কি এই পণ্যটি পুরানো-স্টাইলের বসন্ত সমর্থনগুলিকে সরাসরি প্রতিস্থাপন করতে পারে?

উত্তর: মাত্রা একীভূত জাতীয় মান স্পেসিফিকেশন অনুসরণ করে; মাউন্টিং লিফটিং পয়েন্ট এবং স্ক্রু রডের আকার বিনিময়যোগ্য। লোড এবং ডিফ্লেকশন প্যারামিটার যাচাই করার পরে সরাসরি প্রতিস্থাপন সম্ভব, ব্যাপক সিভিল ফাউন্ডেশন পরিবর্তন ছাড়াই।
