ভারী-শুল্ক বসন্ত শিল্প পাইপলাইন তাপ সম্প্রসারণ এবং লোড বহনের জন্য সমর্থন করে

আমরা এ বসন্ত সমর্থন করছিতিয়ানশুনএখন 14 বছর ধরে। এগুলি পাইপিং সিস্টেমের সবচেয়ে চটকদার অংশ নয়, কিন্তু যখন একটি তাপবিদ্যুৎ কেন্দ্র চালু হয় বা একটি এলএনজি লাইন ঠান্ডা হয়ে যায়, তখন এই উপাদানগুলি নীরবে ভারী উত্তোলন করে। আমাদের অর্ডারগুলির 70% এর বেশি বারবার গ্রাহকদের কাছ থেকে আসে — EPC, ইঞ্জিনিয়ারিং ফার্ম এবং প্ল্যান্ট মালিক যারা বাকিটা চেষ্টা করেছেন এবং আমাদের সাথে লেগে আছেন। মধ্যপ্রাচ্যের শোধনাগার থেকে দক্ষিণ-পূর্ব এশিয়ার রাসায়নিক প্ল্যান্ট পর্যন্ত 45টিরও বেশি দেশে আমাদের বসন্ত সমর্থন চলছে।

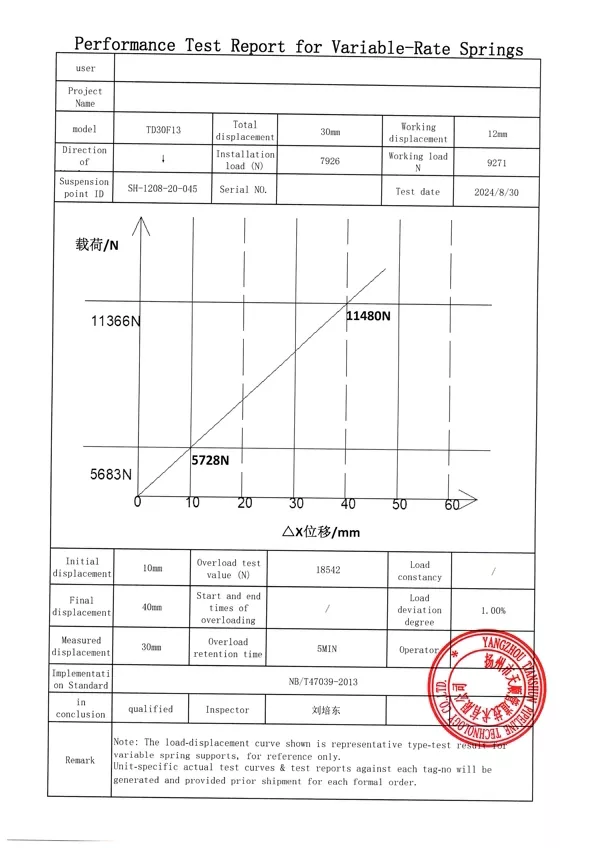

এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।

চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।

পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।

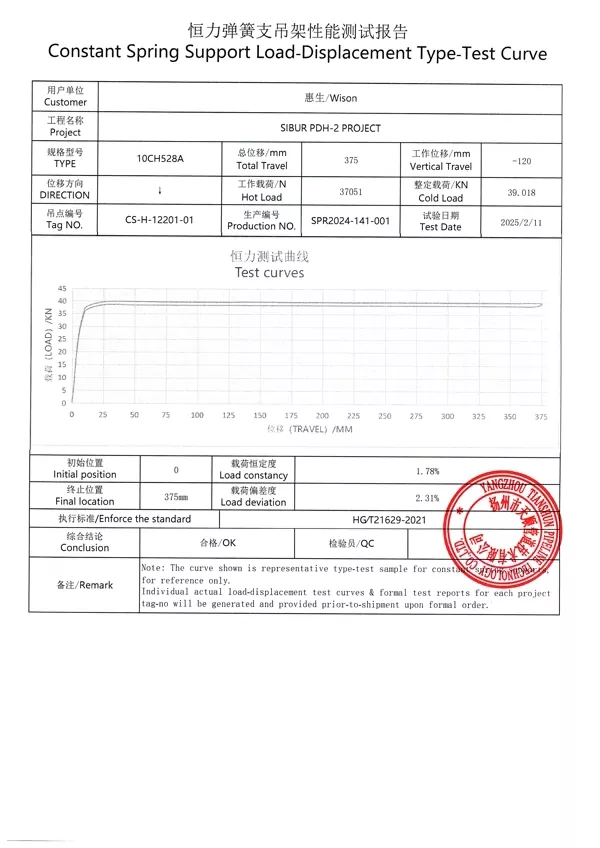

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

আপনি যখন স্প্রিং সাপোর্ট উল্লেখ করছেন, প্রথম আসল সিদ্ধান্ত হল দুটি ধরনের মধ্যে। যদি পাইপ আন্দোলন মাঝারি হয় এবং কিছু লোড বৈচিত্র গ্রহণযোগ্য হয়, তাহলেপরিবর্তনশীল বসন্ত সমর্থন করেকাজটি ভালভাবে করুন এবং খরচ কম রাখুন। যদি সংযুক্ত যন্ত্রপাতি — যেমন স্টিম টারবাইন বা কম্প্রেসার অগ্রভাগ — বেশি লোড পরিবর্তন সহ্য করতে না পারে, তাহলে আপনার প্রয়োজনধ্রুবক বসন্ত সমর্থন করে. তারা সম্পূর্ণ ভ্রমণ পরিসীমা জুড়ে প্রায় সমতল সহায়ক শক্তি বজায় রাখে। আমাদের প্রকৌশলীরা আপনাকে আপনার স্ট্রেস এনালাইসিস ডেটার উপর ভিত্তি করে সঠিক ধরন বাছাই করতে সাহায্য করবে, অনুমান করে নয়।

কিভাবে বসন্ত একটি বাস্তব পাইপিং সিস্টেমে কাজ করে

বসন্ত সমর্থন বিচ্ছিন্নভাবে কাজ করে না। তারা প্রায় সবসময় একটি বড় সমর্থন ব্যবস্থার অংশ। একটি সাধারণ সেটআপে ওজন বহন করার জন্য শক্ত পাইপ সমর্থন বা পাইপ জুতা অন্তর্ভুক্ত থাকে, যখন স্প্রিং ইউনিট উল্লম্ব তাপীয় আন্দোলন পরিচালনা করে। যখন আপনি একটি ঠান্ডা লাইন সমর্থন করতে হবে, আমরা প্রায়ই সমর্থন পয়েন্টে ঘনীভবন এবং বরফ জমা প্রতিরোধ করার জন্য প্রাক-ইনসুলেটেড পাইপ সমর্থনের সাথে বসন্ত সমাবেশকে একত্রিত করি। অনেক ক্লায়েন্ট এগুলিকে একটি ভিন্ন নামেও ডাকে — স্প্রিং হ্যাঙ্গার — বিশেষত যখন ইউনিটটি একটি টপ-মাউন্টেড হ্যাঙ্গিং টাইপ হয়। একই পণ্য পরিবার, শুধু একটি ভিন্ন মাউন্ট শৈলী.

উপকরণ আমরা ব্যবহার

আমরা কাঁচামালের উপর কোণ কাটা করি না। প্রতিটি ব্যাচ মিল সার্টিফিকেট সহ আসে এবং আমরা আপনার পরিদর্শন দলের সাথে সম্পূর্ণ ট্রেসেবিলিটি ভাগ করে নিতে পেরে খুশি।

সমস্ত উপকরণ অনুমোদিত চাইনিজ স্টিল মিল থেকে নেওয়া হয়। যদি আপনার প্রকল্পের জন্য একটি নির্দিষ্ট গ্রেডের প্রয়োজন হয়, যেমন ডুপ্লেক্স স্টেইনলেস বা উচ্চ-তাপমাত্রার অ্যালয়, শুধু আমাদের জানান।

মান আমরা অনুসরণ করি

আমরা ডিফল্ট হিসাবে নিম্নলিখিত মানগুলি তৈরি করি এবং অনুরোধে অন্যদের সাথে মানিয়ে নিতে পারি:

ASME B31.3 - প্রক্রিয়া পাইপিং

ANSI/MSS SP-58 – পাইপ সাপোর্ট এবং হ্যাঙ্গার

GB/T 17116 – পাইপ সমর্থনের জন্য চাইনিজ স্ট্যান্ডার্ড

এছাড়াও DIN, JIS বা আপনার প্রকল্প-নির্দিষ্ট স্পেসিফিকেশনের জন্য উপলব্ধ

আমাদের কারখানায় ISO 9001:2015 শংসাপত্র রয়েছে এবং আমরা প্রতিটি চালানের সাথে সম্পূর্ণ EN 10204 3.1 উপাদান শংসাপত্র তৈরি করি।

সাধারণ প্রশ্ন আমাদের গ্রাহকদের জিজ্ঞাসা

প্রশ্ন 1: পরিবর্তনশীল বা ধ্রুবক — আমি কীভাবে সিদ্ধান্ত নেব?

যদি আপনার পাইপ স্থানচ্যুতি বড় না হয় এবং 10-25% এর লোডের বৈচিত্র্য ঠিক থাকে, তাহলে একটি পরিবর্তনশীল স্প্রিং সাপোর্ট ভালো কাজ করবে এবং খরচ কম হবে। যখন সংযুক্ত সরঞ্জামগুলিতে একটি কঠোর অনুমোদনযোগ্য অগ্রভাগের লোড থাকে (সাধারণত টারবাইন ইনলেট, কম্প্রেসার সংযোগ, বা চুল্লি পাইপিং), তখন একটি ধ্রুবক স্প্রিং সাপোর্ট দিয়ে যান। আমাদের আপনার স্ট্রেস আইসোমেট্রিক্স বা স্থানচ্যুতি ডেটা পাঠান, এবং আমরা সঠিক মডেলের সুপারিশ করব — এর জন্য কোনও চার্জ নেই।

প্রশ্ন 2: আপনি কি লোড ক্ষমতা এবং ভ্রমণ রেঞ্জ সরবরাহ করতে পারেন?

পরিবর্তনশীল স্প্রিং সাপোর্টের জন্য, আমাদের স্ট্যান্ডার্ড রেঞ্জ প্রতি ইউনিটে 20 মেট্রিক টন পর্যন্ত কয়েকশ কিলোগ্রাম কভার করে। ধ্রুবক বসন্ত সমর্থনগুলি ভারী-প্রাচীরের লাইনের জন্য 30 টন ছাড়িয়ে যেতে পারে। ভ্রমণ: পরিবর্তনশীল ইউনিটের জন্য সাধারণত 0-150 মিমি, এবং ধ্রুবক প্রকারের জন্য 300 মিমি বা তার বেশি পর্যন্ত। কাস্টম ভ্রমণ রেঞ্জ এবং লোড সেটিংস আমাদের জন্য রুটিন।

প্রশ্ন 3: কতক্ষণ ডেলিভারি লাগে?

স্টক এবং আধা-সমাপ্ত উপাদান: 20-25 দিন। সম্পূর্ণ কাস্টমাইজড অর্ডার: 30-40 দিন। যদি আপনার প্রজেক্ট একটি আঁটসাঁট সময়সূচীতে থাকে, আমাদের বিক্রয় দলের সাথে তাড়াতাড়ি কথা বলুন — আমরা প্রায়শই সমালোচনামূলক সময়সীমা পূরণের জন্য উত্পাদন স্লটগুলিকে পুনর্বিন্যাস করতে পারি।

প্রশ্ন 4: আপনি কিভাবে রপ্তানির জন্য এই প্যাক করবেন?

ছোট ইউনিটগুলি ধূমায়িত কাঠের ক্রেটে যায়। বড় সমাবেশগুলি স্টিলের প্যালেটগুলিতে বা জলরোধী মোড়কের সাথে ঝালাইযুক্ত ফ্রেমে বোল্ট করা হয়। আমরা মধ্যপ্রাচ্য, দক্ষিণ-পূর্ব এশিয়া, ইউরোপ এবং দক্ষিণ আমেরিকার বন্দরে নিয়মিত জাহাজ চালাই। গত তিন বছরে আমাদের একটিও শিপিং ক্ষতির দাবি নেই।

প্রশ্ন 5: আপনি কি আমাদের প্রকল্পের উল্লেখ দেখাতে পারেন?

হ্যাঁ। আমরা মধ্যপ্রাচ্যে কম্বাইন্ড-সাইকেল পাওয়ার প্ল্যান্ট, ইন্দোনেশিয়ায় নিকেল প্রক্রিয়াকরণ সুবিধা, ব্রাজিলের রাসায়নিক প্ল্যান্ট এবং চীনা পারমাণবিক প্রকল্পে প্রচলিত দ্বীপ পাইপিংয়ের জন্য বসন্ত সমর্থন এবং সম্পূর্ণ পাইপ হ্যাঙ্গার প্যাকেজ সরবরাহ করেছি। আপনার সেক্টরের সাথে মেলে এমন একটি রেফারেন্স তালিকার জন্য আমাদের সাথে যোগাযোগ করুন।

শিপিং আগে পরীক্ষা

প্রতিটি বসন্ত সমর্থন যা আমাদের ইয়াংঝো কারখানা ছেড়ে যায় এই চেকগুলির মধ্য দিয়ে যায়:

চাক্ষুষ এবং মাত্রিক পরিদর্শন

বসন্ত বিনামূল্যে উচ্চতা এবং কঠোরতা নমুনা

ফুল-লোড প্রাক-সংকোচন এবং পুনরুদ্ধার পরীক্ষা

ভ্রমণ স্কেল ক্রমাঙ্কন

লোড বনাম স্থানচ্যুতি বক্ররেখা যাচাইকরণ

আমরা চালান খামের ভিতরে একটি পরীক্ষার রিপোর্ট এবং উপাদান শংসাপত্র সংযুক্ত করি। আপনার চুক্তির প্রয়োজন হলে SGS, BV, বা TÜV দ্বারা তৃতীয় পক্ষের সাক্ষী পরিদর্শন উপলব্ধ।

কাস্টমাইজেশন এখানে আদর্শ

আমাদের মোটামুটি অর্ধেক অর্ডার একটি গ্রাহক অঙ্কন বা ডিজাইন শর্তের একটি সেট দিয়ে শুরু হয়, একটি আদর্শ অংশ নম্বর নয়। একটি উদ্ধৃতি পেতে, আপনাকে শুধুমাত্র আমাদের বলতে হবে:

মাউন্ট টাইপ: শীর্ষ হ্যাঙ্গার বা বেস সমর্থন

গরম লোড এবং ঠান্ডা লোড

প্রত্যাশিত পাইপ চলাচল (উপর বা নিচে)

সংযোগ বিশদ বা আপনার নিজের অঙ্কন

পরিমাণ

আমরা বাকিগুলির যত্ন নেব — বিশেষ আবরণ, স্টেইনলেস হার্ডওয়্যার, উচ্চ-তাপমাত্রার বসন্ত উপাদান, অ-মানক আবাসন মাপ, এই সব।

দ্য ওয়ে উই সি ইট

বসন্ত সমর্থন রকেট বিজ্ঞান নয়, কিন্তু তাদের সঠিকভাবে করতে হবে। একটি সু-নির্মিত বসন্ত সমাবেশ 15 বা 20 বছরের জন্য শান্তভাবে বসবে। একটি খারাপ এক মাসের মধ্যে একটি ফাটল জোড় বা একটি ঝুলন্ত লাইন হিসাবে দেখায়। তিয়ানশুনে, আমরা এগুলি তৈরি করি যেমন আমরা সেগুলিকে আমাদের নিজস্ব প্ল্যান্টে রাখছি। এর মানে হল উপাদানে কোন শর্টকাট নেই, পরীক্ষা এড়িয়ে যাওয়া নেই এবং ডেলিভারিতে শেষ মুহূর্তের চমক নেই।

যদি আপনার পরবর্তী প্রজেক্টে স্প্রিং সাপোর্ট, স্প্রিং হ্যাঙ্গার, কনস্ট্যান্ট স্প্রিং সাপোর্ট বা প্রি-ইনসুলেটেড পাইপ জুতা প্রয়োজন হয়, তাহলে আমাদের আপনার প্রয়োজনীয়তা পাঠান। আমরা আপনাকে একটি ন্যায্য ফ্যাক্টরি মূল্য এবং একটি প্রযুক্তিগত প্রস্তাব দেব যা প্রকৃতপক্ষে অর্থবহ। ইয়াংজুতে আমাদের কারখানা পরিদর্শন করার জন্য আপনাকে স্বাগত জানাই - কখন আমাদের জানান।
