Cantilever ধ্রুবক বসন্ত সমর্থন

তিয়ানশুন বৃহৎ শিল্প ব্যবস্থার জন্য পাইপলাইন সমর্থন সমাধানে 14 বছরের প্রযুক্তিগত দক্ষতা লাভ করে। একজন পেশাদার প্রস্তুতকারক হিসাবে, আমরা ক্যান্টিলিভার কনস্ট্যান্ট স্প্রিং সাপোর্ট তৈরি করি যা পাইপলাইনের উল্লম্ব স্থানচ্যুতির সময় সামঞ্জস্যপূর্ণ সমর্থনকারী শক্তি বজায় রাখে। এই নির্ভরযোগ্য সরবরাহকারী সর্বনিম্ন লোড বৈচিত্র্য সহ পণ্য সরবরাহ করে, কার্যকরভাবে সংবেদনশীল সরঞ্জামগুলিকে রক্ষা করে এবং মূল শিল্প পাইপলাইন সিস্টেমগুলির স্থিতিশীল, নিরাপদ অপারেশন নিশ্চিত করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

বৃহৎ শিল্প পাইপলাইন সিস্টেমে, যখন পাইপলাইনগুলি উল্লেখযোগ্য উল্লম্ব স্থানচ্যুতির মধ্য দিয়ে যায়, তখন সাধারণ স্প্রিং সাপোর্টগুলি লক্ষণীয় লোডের বৈচিত্র্য তৈরি করবে, যার ফলে সংযুক্ত সংবেদনশীল সরঞ্জামগুলিতে (যেমন স্টিম টারবাইন, বয়লার, কম্প্রেসার ইত্যাদি) প্রচুর অতিরিক্ত চাপ পড়ে। পাইপলাইন সাপোর্ট টেকনোলজিতে 14 বছরের কারিগরি সঞ্চয়কে কাজে লাগিয়ে, ইয়াংঝো তিয়ানশুন পাইপলাইন টেকনোলজি কোং লিমিটেড পেশাগতভাবে ক্যান্টিলিভার কনস্ট্যান্ট স্প্রিং সাপোর্ট ডেভেলপ করে এবং তৈরি করে। পাইপলাইনের উল্লম্ব স্থানচ্যুতি জুড়ে সহায়ক শক্তি স্থির থাকে তা নিশ্চিত করতে এই পণ্যটি মুহূর্ত ভারসাম্যের নীতি গ্রহণ করে। এই বৈশিষ্ট্যটি এটিকে বৃহৎ-স্থানচ্যুতি পাইপলাইন সিস্টেম এবং পরিস্থিতিগুলির জন্য একটি গুরুত্বপূর্ণ সহায়ক ডিভাইস করে তোলে যেখানে লোড পরিবর্তনের হার কঠোরভাবে নিয়ন্ত্রণ করা আবশ্যক। এটি কার্যকরভাবে পাইপলাইন সিস্টেমে প্রতিকূল বল স্থানান্তর এড়ায় এবং মূল সরঞ্জামগুলির নিরাপদ অপারেশন নিশ্চিত করে।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

Constant Spring Support Load-Displacement Type-Test Curve

Constant Spring Supports

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার স্পেক টেবিল	উদাহরণ
মডেল / সিরিজ	PH, LH, CA, CS, TH
লোড ক্ষমতা (অপারেটিং)	0.1 kN - 500 kN
মোট ভ্রমণ	50 মিমি, 100 মিমি, 200 মিমি, 400 মিমি
প্রকৃত ভ্রমণ	600 মিমি পর্যন্ত
লোড বিচ্যুতি (সহনশীলতা)	±5% (স্ট্যান্ডার্ড) / ±3% (উচ্চ পূর্বাভাস)
ইনস্টলেশন অবস্থান	অনুভূমিক/উল্লম্ব
হাউজিং ফিনিশ	হট ডিপ গ্যালভানাইজড / ইপোক্সি
অপারেটিং টেম্প।	-20°C থেকে +80°C (পরিবেষ্টিত)
বসন্ত কয়েল উপাদান	60Si2Mn/50CrVA
লোড সামঞ্জস্য পরিসীমা	±10% (ক্ষেত্র সামঞ্জস্য)

মূল কাঠামো এবং যান্ত্রিক বৈশিষ্ট্য

আমাদের ক্যান্টিলিভার কনস্ট্যান্ট স্প্রিং সাপোর্ট ক্যান্টিলিভার লিভার এবং স্প্রিংয়ের একটি নির্ভুল সম্মিলিত কাঠামো গ্রহণ করে, জটিল যান্ত্রিক ভারসাম্যকে নির্ভরযোগ্য প্রকৌশল পণ্যে রূপান্তরিত করে। এর মূল প্রযুক্তিগত পরামিতি এবং কাঠামোগত বৈশিষ্ট্যগুলি নিম্নরূপ:

প্রযুক্তিগত মাত্রা	কর্মক্ষমতা সূচক এবং প্রকৌশল মান
লোড পরিবর্তন হার	তাত্ত্বিক লোড পরিবর্তনের হার শূন্য (প্রকৃত বিচ্যুতি ≤5%), ধ্রুব সমর্থনকারী শক্তি প্রদান করে এবং অতিরিক্ত চাপ সম্পূর্ণরূপে দূর করে।
উল্লম্ব স্থানচ্যুতি ক্ষমতা	0～300mm বা তার চেয়েও বড় উল্লম্ব স্থানচ্যুতি ক্ষতিপূরণ সমর্থন করে, বিশেষভাবে বড়-স্থানচ্যুতি পাইপলাইন সিস্টেমের জন্য ডিজাইন করা হয়েছে।
ক্যান্টিলিভার গঠন সুবিধা	জটিল অন-সাইট ইনস্টলেশন পরিবেশের সাথে খাপ খাইয়ে, কমপ্যাক্ট কাঠামো এবং ছোট স্থান দখল সহ ক্যান্টিলিভার লিভার ডিজাইন গ্রহণ করে।
উপাদান এবং বিরোধী জারা	কোর লোড-বেয়ারিং উপাদানগুলি উচ্চ-শক্তির খাদ ইস্পাত দিয়ে তৈরি, যার পৃষ্ঠে গরম-ডুবানো গ্যালভানাইজড বা অ্যান্টি-জারা আবরণ রয়েছে, কঠোর কাজের অবস্থার সাথে খাপ খাইয়ে নেয়।

ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন এবং অন-সাইট অভিযোজনযোগ্যতা

ব্যবহারিক প্রকৌশল অ্যাপ্লিকেশনে, পাইপলাইন ইনস্টলেশন প্রায়ই জটিল স্থান সীমাবদ্ধতার সম্মুখীন হয়। আমাদের ক্যান্টিলিভার কনস্ট্যান্ট স্প্রিং সাপোর্ট সম্পূর্ণরূপে সাইট নির্মাণের ব্যথা পয়েন্টগুলিকে সম্বোধন করে:

সঠিক কোল্ড-স্টেট সেটিং: ডেলিভারির আগে, আমরা পাইপলাইনের চাপের অবস্থা এবং গ্রাহকদের দ্বারা প্রদত্ত তাপীয় স্থানচ্যুতি প্রয়োজনীয়তা অনুযায়ী কোল্ড-স্টেট লোড অবস্থানে স্প্রিংটিকে প্রাক-সংকোচন এবং লক করি। অন-সাইট ইনস্টলেশনের সময়, নকশার অবস্থায় পৌঁছানোর জন্য শুধুমাত্র থ্রেডেড কলামের সূক্ষ্ম সমন্বয় প্রয়োজন, যা নির্মাণের সময়কালকে ব্যাপকভাবে ছোট করে।

নমনীয় রুটিং পদ্ধতি: ক্যান্টিলিভার গঠন বিভিন্ন রুটিং অবস্থার সাথে খাপ খায়। ইস্পাত কাঠামোর বিম, কংক্রিট ফাউন্ডেশন বা ইকুইপমেন্ট বডিই হোক না কেন, রুট কানেক্টরের সাথে মিলে যাওয়ার মাধ্যমে স্থিতিশীল রুট করা সম্ভব (যেমন ঢালাই করা একক প্লেট, পাইপ ক্ল্যাম্প ক্রস আর্মস ইত্যাদি)।

ভিজ্যুয়ালাইজড অপারেশন স্থিতি: উচ্চ-নির্ভুল স্থানচ্যুতি নির্দেশক প্লেট এবং লোড স্কেল দিয়ে সজ্জিত, অপারেশন এবং রক্ষণাবেক্ষণ কর্মীরা স্বজ্ঞাতভাবে বিচার করতে পারে যে পাইপলাইনটি শেলটি বিচ্ছিন্ন না করে পরিকল্পিত কাজের অবস্থানে আছে কিনা, প্রতিদিনের পরিদর্শন এবং প্রতিরোধমূলক রক্ষণাবেক্ষণের সুবিধা দেয়।

কঠোর উত্পাদন এবং গুণমান নিয়ন্ত্রণ ব্যবস্থা

চালানের আগে প্রতিটি পণ্যের উপর ব্যাপক ইন-হাউস টেস্টিং করা হয়

চালানের আগে, প্রতিটি পণ্য একটি সম্পূর্ণ ইন-হাউস টেস্টিং প্রক্রিয়ার মধ্য দিয়ে যায়। এই প্রক্রিয়ার মধ্যে রয়েছে মাত্রিক এবং চাক্ষুষ পরিদর্শন, পিএমআই (পজিটিভ ম্যাটেরিয়াল আইডেন্টিফিকেশন), কঠোরতা পরীক্ষা, এমটি/পিটি অ-ধ্বংসাত্মক পরীক্ষা যেখানে প্রযোজ্য, লোড-ডিসপ্লেসমেন্ট কার্ভ সহ স্প্রিং লোড টেস্টিং, এবং আবরণ বেধ পরিমাপ। ফ্যাক্টরি টেস্ট রিপোর্ট (FTR) এবং মেটেরিয়াল টেস্ট রিপোর্ট (MTR) সরবরাহ করা হয়।

তৃতীয় পক্ষের স্বীকৃতি সম্পর্কে স্পষ্টীকরণ

ইন-হাউস টেস্টিং ILAC দ্বারা স্বীকৃত তৃতীয় পক্ষের পরীক্ষার মতো নয়। যদি তৃতীয় পক্ষের সাক্ষী পরীক্ষা বা পরীক্ষাগার পরীক্ষার প্রয়োজন হয়, তবে এটি একটি পৃথক ঐচ্ছিক পরিষেবা হিসাবে সরবরাহ করা যেতে পারে।

ঐচ্ছিক তৃতীয়-পক্ষ পরিদর্শন পরিষেবা (আলাদাভাবে উদ্ধৃত)

1. উপাদান পরীক্ষা

এই পরিষেবাটি রাসায়নিক রচনা বিশ্লেষণ, প্রসার্য পরীক্ষা, Charpy নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা, এবং কঠোরতা পরীক্ষা কভার করে।

2. ওয়েল্ড NDT

উপলব্ধ পদ্ধতির মধ্যে রয়েছে ম্যাগনেটিক পার্টিকেল টেস্টিং (MT), লিকুইড পেনিট্রান্ট টেস্টিং (PT), আল্ট্রাসনিক টেস্টিং (UT), এবং রেডিওগ্রাফিক টেস্টিং (RT)।

3. বসন্ত লোড কর্মক্ষমতা পরীক্ষা

লোড-স্থানচ্যুতি বক্ররেখা অন্তর্ভুক্ত করা হয়.

4. হট-ডিপ গ্যালভানাইজিং / ইপক্সি লেপ জারা সুরক্ষা পরিদর্শন

5. সাক্ষী পরীক্ষা, কারখানা নজরদারি, এবং প্রি-শিপমেন্ট পরিদর্শন (PSI)

আমাদের স্বাতন্ত্র্যসূচক সুবিধা

LISEGA আন্তর্জাতিক পাইপ সাপোর্ট সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়েছে

আমাদের পণ্য লোড নির্ভুলতা, পরীক্ষার মান, এবং ডকুমেন্টেশন সিস্টেম LISEGA আন্তর্জাতিক পাইপ সমর্থন সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়।

একটি স্ট্যান্ডার্ড দেশীয় সরবরাহকারীর চেয়েও বেশি

স্ট্যান্ডার্ড গার্হস্থ্য নির্মাতাদের থেকে ভিন্ন যারা শুধুমাত্র পণ্য নিজেই সরবরাহ করে, আমরা প্রতিটি বসন্ত ইউনিটের সাথে একটি লোড-ডিসপ্লেসমেন্ট কার্ভ সরবরাহ করি। আমরা তৃতীয় পক্ষের SGS পরীক্ষা এবং প্রত্যক্ষ পরিদর্শনের ব্যবস্থা করতে সাহায্য করি এবং আমরা বিদেশী প্রকল্পগুলির জন্য PE/CPE ইঞ্জিনিয়ারদের দ্বারা নথি পর্যালোচনাগুলিকে সমর্থন করি।

কেন তিয়ানশুনের ক্যান্টিলিভার কনস্ট্যান্ট স্প্রিং সাপোর্ট বেছে নেবেন?

গভীর প্রযুক্তিগত ঐতিহ্য: 14 বছরের শিল্প অভিজ্ঞতা এবং একটি পেশাদার R&D দলের উপর নির্ভর করে, আমরা পাইপলাইন স্ট্রেস বিশ্লেষণ, ইনস্টলেশন নির্দেশিকা থেকে টাইপ নির্বাচন গণনা থেকে সম্পূর্ণ-প্রক্রিয়া প্রযুক্তিগত সহায়তা প্রদান করি।

বিশ্বব্যাপী প্রকল্প যাচাইকরণ: পণ্যগুলি বিশ্বের 40 টিরও বেশি দেশে বিদ্যুৎ, পেট্রোকেমিক্যাল এবং শক্তি প্রকল্পে স্থিরভাবে কাজ করছে, একাধিক ইউনিট স্টার্ট-আপ/শাটডাউন এবং চরম কাজের অবস্থার পরীক্ষা সহ্য করে।

কাস্টমাইজড পরিষেবা ক্ষমতা: বিশেষ স্থান সীমাবদ্ধতা বা অ-মানক লোড প্রয়োজনীয়তার জন্য, আমরা কাস্টমাইজড ক্যান্টিলিভার স্ট্রাকচার ডিজাইন এবং ইঞ্জিনিয়ারিং সমাধান প্রদান করতে পারি।

নির্ভরযোগ্য বিক্রয়োত্তর গ্যারান্টি: আমরা একটি সম্পূর্ণ গ্রাহক ফাইল এবং প্রতিক্রিয়া প্রক্রিয়া প্রতিষ্ঠা করেছি, যা শর্ত মূল্যায়ন, লোড পুনরায় সেট করা এবং শাটডাউন রক্ষণাবেক্ষণের সময় প্রতিস্থাপন নির্দেশিকা প্রদান করে, বিদ্যুৎ কেন্দ্রগুলির অপারেশন এবং রক্ষণাবেক্ষণের ঝুঁকি হ্রাস করে।

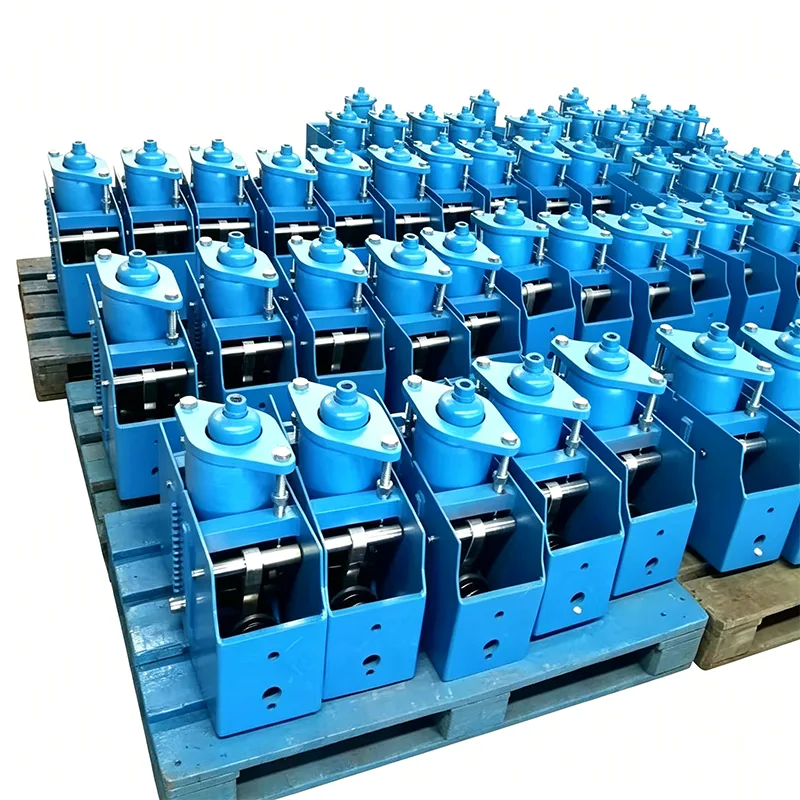

Cantilever Constant Spring Support
