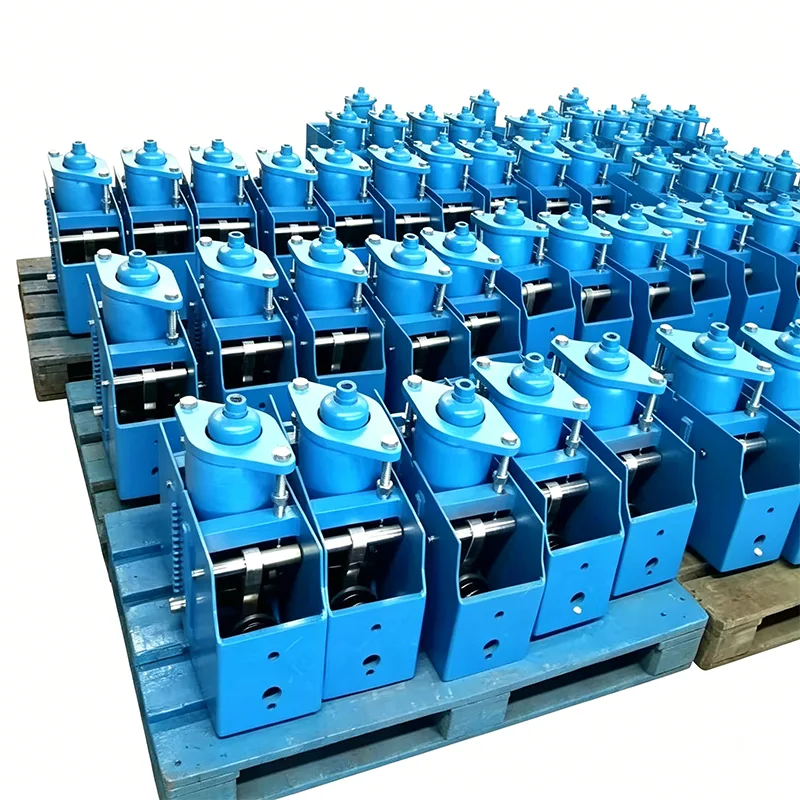

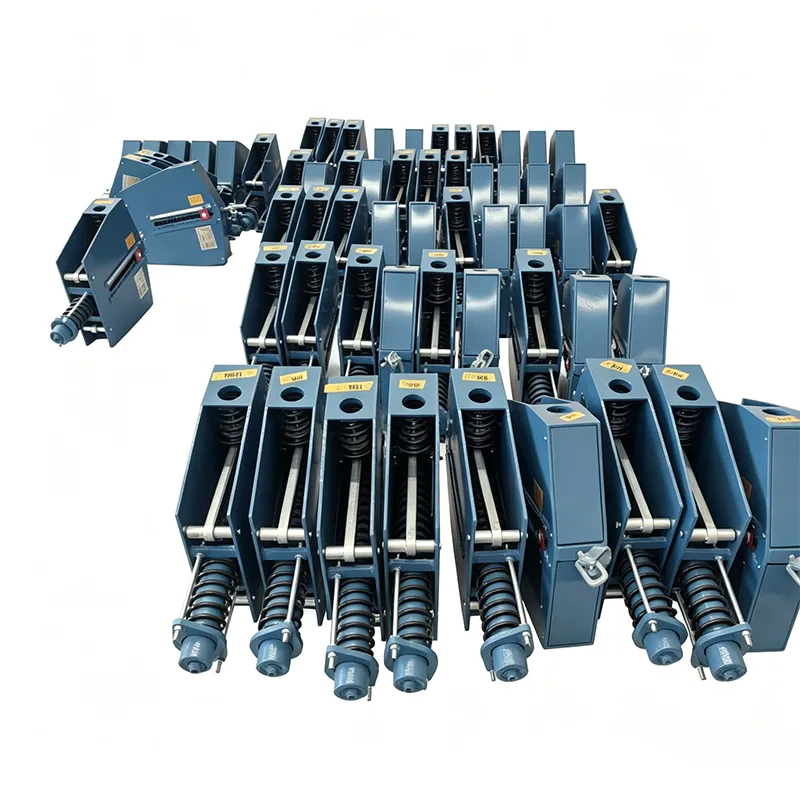

কনস্ট্যান্ট স্প্রিং হ্যাঙ্গারএর জন্য প্রযোজ্য: তাপ শক্তি / পারমাণবিক শক্তি, তেল এবং গ্যাস পরিশোধন, এলএনজি, কয়লা রাসায়নিক শিল্প উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপলাইন, MSS SP-58/SP-69, ASME B31.3, JB/T8030, SH/T3073 মান অনুসরণ করে।
মূল নীতি এবং কাজের পয়েন্ট (কনস্ট্যান্ট টর্ক কোর)
টর্ক ভারসাম্য নীতি: একটি লিভার/ক্যাম + স্পাইরাল স্প্রিং স্ট্রাকচার ব্যবহার করে, পাইপলাইন গরম বা ঠান্ডা হওয়ার সাথে সাথে স্প্রিং প্রসারিত হয় এবং সংকুচিত হয়। লিভার স্বয়ংক্রিয়ভাবে ফোর্স আর্ম সামঞ্জস্য করে, এবং স্প্রিং টর্ক সমগ্র প্রক্রিয়া জুড়ে পাইপলাইন লোড টর্ক বাতিল করে, যার ফলে পুরো স্ট্রোক জুড়ে একটি ধ্রুবক লোড আউটপুট হয়।
লোড নির্ভুলতার জন্য কঠোরতা সূচক: সম্পূর্ণ রেটযুক্ত স্ট্রোকের মধ্যে লোড ওঠানামা ≤ ±6% (শক্তি প্রকল্পের জন্য বাধ্যতামূলক), পরিবর্তনশীল স্প্রিংসের জন্য ±25% থেকে উচ্চতর; ভারী পারমাণবিক শক্তি / হাইড্রোজেনেশন ডিভাইসের জন্য, নিয়ন্ত্রণ ≤ ±3%।
বসন্ত শুধুমাত্র ছোটখাটো বিকৃতির মধ্য দিয়ে যায়: পরিবর্তনশীল স্প্রিং জুড়ে বৃহৎ সংকোচনের তুলনায়, ধ্রুবক-ঝুলন্ত বসন্তের একটি অত্যন্ত কম প্রসারণ এবং সংকোচনের পরিমাণ রয়েছে, যার ফলে ঠান্ডা এবং গরম পর্যায়ক্রমিক চক্র থেকে কম ক্লান্তি হ্রাস পায় এবং শক্তি ডিভাইসের বার্ষিক স্টার্ট-স্টপ সাইক্লিং অবস্থার জন্য উপযুক্ত।
নির্বাচন এবং ডিজাইনের মূল পয়েন্ট (প্রাথমিক পর্যায়)
মোট উল্লম্ব ভ্রমণ: তাপীয় সম্প্রসারণ উপরে এবং নীচে স্থানচ্যুতি। নির্বাচনের জন্য 15% - 20% নিরাপত্তা মার্জিন সংরক্ষণ করা উচিত। পয়েন্টার উপরের এবং নিম্ন সীমা ব্লক স্পর্শ করা উচিত নয়.
নির্বাচনের মানদণ্ড থ্রেশহোল্ড: একটি একক উত্তোলন পয়েন্টের উল্লম্ব তাপ স্থানচ্যুতি > 12 মিমি, ঠান্ডা এবং গরম লোডের পার্থক্য > 25% (বসন্ত নিষিদ্ধ ব্যবহার করা হয়েছে), সরঞ্জামের পাইপ খোলার (টার্বো জেনারেটর / কম্প্রেসার / হিট এক্সচেঞ্জার) অবশ্যই ধ্রুবক উত্তোলন ব্যবহার করতে হবে।
অপারেটিং অবস্থার জন্য উপাদান ম্যাচিং
তাপ শক্তি উচ্চ তাপমাত্রা (> 450℃): 50CrVA উচ্চ-তাপমাত্রা প্রতিরোধী খাদ বসন্ত
LNG নিম্ন তাপমাত্রা (-196℃): নিম্ন-তাপমাত্রা নির্দিষ্ট quenched স্প্রিং ইস্পাত, কম-তাপমাত্রা ফ্র্যাকচার এড়ান।
অন-সাইট ইনস্টলেশনের জন্য মূল পয়েন্ট (শক্তি প্রকল্পের জন্য অপরিহার্য)
ইনস্টলেশনের আগে কারখানার লক আনলক করা নিষিদ্ধ করুন
ফ্যাক্টরি-স্ট্যান্ডার্ড ট্রান্সপোর্টেশন লকিং পিন (লক পিন) ইনস্টল করুন এবং পাইপলাইন জলের চাপ পরীক্ষা জুড়ে লকিং দৃঢ়তা বজায় রাখুন, যা দ্বিগুণ রেট টেস্ট চাপ ওভারলোড সহ্য করতে পারে; পরীক্ষায় যোগ্য হওয়ার পরে এবং পাইপলাইন সিস্টেম চালু হওয়ার পরেই আনলক করুন।
কোল্ড-স্টেট পজিশনিং এবং ক্রমাঙ্কন
লিফটিং রডের সাথে পাইপলাইন সংযোগ করার পরে, সাদা কোল্ড-স্টেট কোল্ড স্কেলের সাথে পয়েন্টারকে সারিবদ্ধ করে, লোডকে ফাইন-টিউন করতে টার্নবাকলকে সামান্য সামঞ্জস্য করুন; নকশা মান মেলে লোড প্রতিনিধিত্ব করতে পিন শ্যাফ্ট সহজেই হাত দ্বারা টানা করা যেতে পারে.
গরম করার পরে হট-স্টেট যাচাইকরণ
ডিভাইসটি রেট করা অপারেটিং অবস্থায় পৌঁছানোর পরে, পয়েন্টারটিকে যোগ্য বলে বিবেচিত হওয়ার জন্য লাল হট-স্টেট HOT স্কেল পরিসরের মধ্যে পড়তে হবে; যদি পয়েন্টারটি উপরের/নিম্ন সীমা অতিক্রম করে, তবে এটি পুনরায় গণনা করা প্রয়োজন এবং উত্তোলন ফ্রেম স্পেসিফিকেশন প্রতিস্থাপন করতে হবে।
অপারেটিং কন্ডিশন কন্ট্রোলের জন্য মূল পয়েন্ট (শক্তি বিপজ্জনক পাইপলাইন)
পার্শ্বীয় বল নিষিদ্ধ করুন: ধ্রুবক উত্তোলন শুধুমাত্র উল্লম্ব ভার বহন করে। পাইপলাইনের অনুভূমিক তাপীয় সম্প্রসারণ পথনির্দেশক সমর্থনের সাথে মিলিত হয় যাতে উত্তোলন রডটি বিচ্যুত হতে না পারে এবং পার্শ্বীয় টর্শনের কারণে শেল আটকে যায়।
ভাইব্রেটিং পাইপলাইনগুলির নিয়ন্ত্রণ: কম্প্রেসার এবং পাম্পের ইনলেট এবং আউটলেটে পাইপলাইন লাইন (উচ্চ-ফ্রিকোয়েন্সি কম্পনের সাথে তেল এবং গ্যাস/তাপ শক্তি), হ্যাঙ্গারে সীমা প্লেট যুক্ত করুন যাতে সংযোগকারী রডগুলির দ্বারা উচ্চ-ফ্রিকোয়েন্সি প্রভাব এবং পিনের শ্যাফ্ট পরিধান রোধ করা যায়।
চরম অপারেটিং অবস্থার নিয়ন্ত্রণ: স্টার্ট-আপ এবং শাটডাউনের সময় তাপমাত্রার বড় তারতম্য, এবং সরঞ্জামের ভিত্তি স্থাপন, নিয়মিত পয়েন্টার বিচ্যুতি পরীক্ষা করুন; যদি জ্যামিং বা অস্বাভাবিক শব্দ হয়, অবিলম্বে রক্ষণাবেক্ষণের জন্য মেশিনটি বন্ধ করুন।
ত্রৈমাসিক: সংযোগকারী রড আন্দোলনের নমনীয়তার ম্যানুয়াল যাচাইকরণ, কোন জ্যামিং নেই, কোন অস্বাভাবিক ঘর্ষণ শব্দ নেই
বার্ষিক: লোড পুনরায় পরিমাপ, পিন খাদ তৈলাক্তকরণ, বিরোধী জারা repainting; অফশোর প্ল্যাটফর্মগুলির জন্য, পরিদর্শনের ফ্রিকোয়েন্সি প্রতি অর্ধ বছরে একবার সংক্ষিপ্ত করা হয়।
ফল্ট হ্যান্ডলিং
পয়েন্টার লাল এবং নীল স্কেল অতিক্রম করেছে: লিফটিং রড লোডকে অন-সাইটে ফাইন-টিউন করুন, লিফটিং ফ্রেমটি যদি সামঞ্জস্যের সীমা ছাড়িয়ে যায় তবে তা প্রতিস্থাপন করুন
স্প্রিং ফাটল, সংযোগকারী রডের বিকৃতি: অবিলম্বে পাইপলাইনটি আলাদা করুন এবং প্রতিস্থাপনের জন্য এটি বন্ধ করুন
সিস্টেম সংস্কারের জন্য অবশ্যই পুনরায় পরিদর্শন করতে হবে: পাইপলাইন সম্প্রসারণ, মাঝারি/তাপমাত্রার পরামিতি পরিবর্তন, লোড এবং স্ট্রোক পুনরায় গণনা করুন, ম্যাচিং লিফটিং ফ্রেম দিয়ে প্রতিস্থাপন করুন।
শক্তি শিল্পে বিশেষায়িত ব্যবহারের পরিস্থিতির জন্য মূল পয়েন্ট
তাপ শক্তি / পারমাণবিক শক্তি: প্রধান বাষ্প, reheating, উচ্চ-তাপমাত্রা feedwater বড় স্থানচ্যুতি প্রধান পাইপ, বাষ্প টারবাইন সিলিন্ডার অক্জিলিয়ারী উত্তোলন পাইপ, কঠোরভাবে ইউনিট কম্পন এবং ফুটো প্রতিরোধ পাইপ খোলার অতিরিক্ত চাপ নিয়ন্ত্রণ.
পরিশোধন / তেল এবং গ্যাস: হাইড্রোজেনেশন ইউনিট, গরম করার চুল্লির আউটলেট, উচ্চ-তাপমাত্রার পাইপলাইন, টাওয়ার আউটলেট পাইপলাইন, উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ + মাঝারি ক্ষয় পরিবেশের মান ধ্রুবক উত্তোলনের জন্য।
