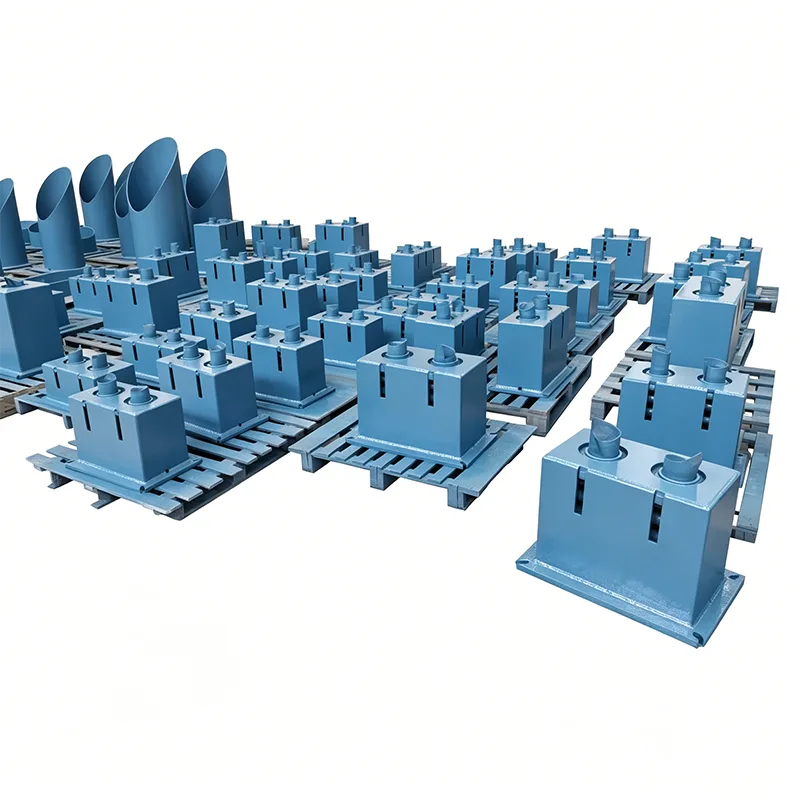

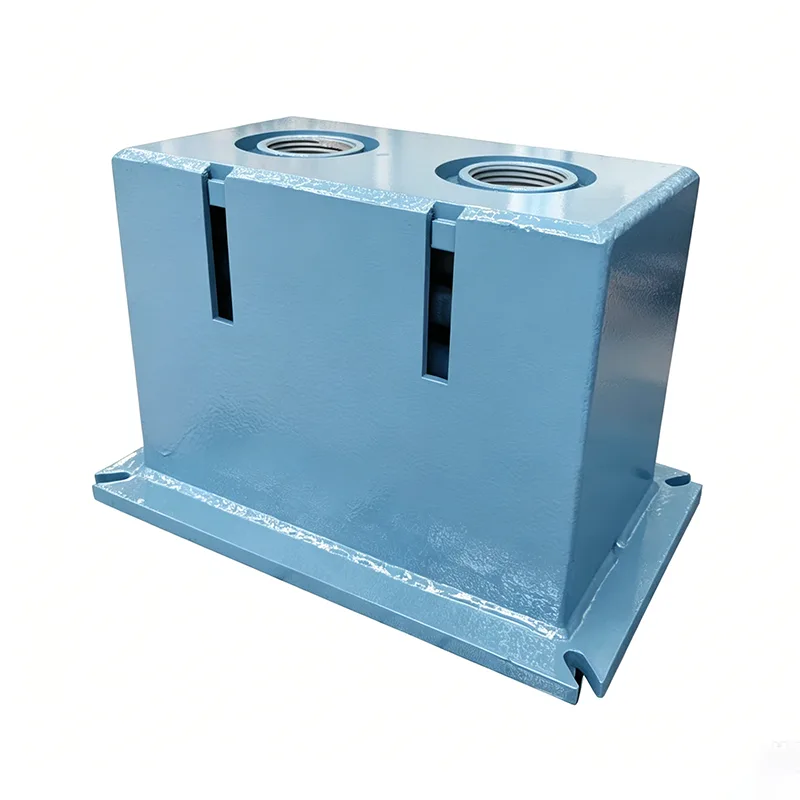

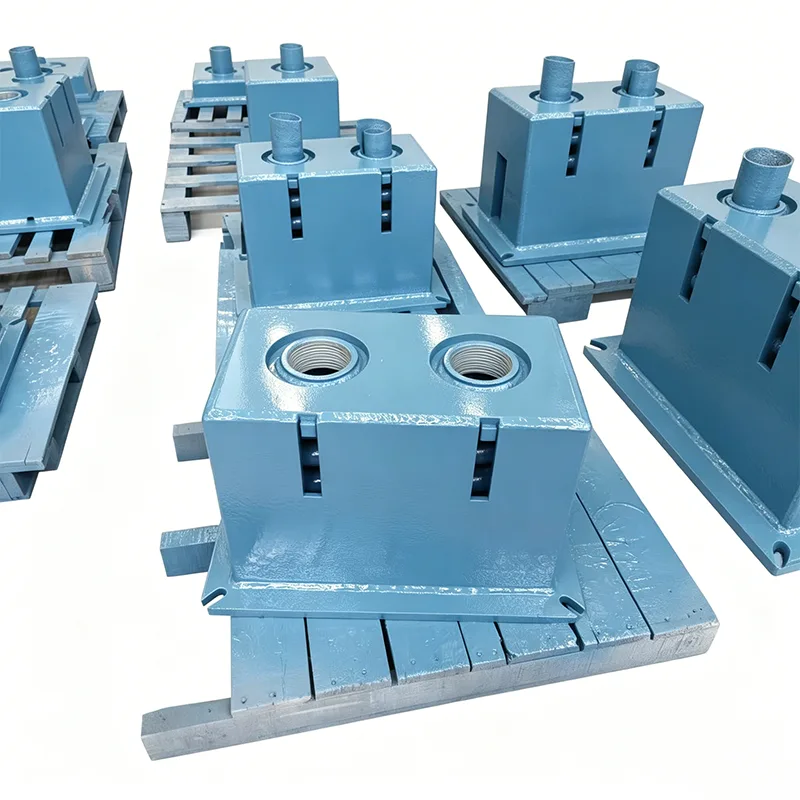

বিগ টন স্প্রিং সমর্থন করে

2012 সালে প্রতিষ্ঠিত, ইয়াংঝো তিয়ানশুন পাইপলাইন টেকনোলজি কোং লিমিটেডের ভারী-শুল্ক পাইপলাইন সমর্থন সমাধানে ব্যাপক গবেষণা ও উন্নয়ন এবং উত্পাদন দক্ষতা রয়েছে। আমাদের বিগ টন স্প্রিং সাপোর্টগুলি হল একটি কাস্টমাইজড পণ্য লাইন যা অতি-উচ্চ লোড অবস্থার জন্য তৈরি করা হয়েছে, যা প্রচলিত স্প্রিং হ্যাঙ্গারগুলির লোড সীমা ভঙ্গ করে৷ 100 টনের বেশি একক উত্তোলন পয়েন্ট সহ চরম পরিস্থিতির জন্য একচেটিয়াভাবে ডিজাইন করা হয়েছে, তারা সফলভাবে একাধিক জাতীয়-স্তরের মূল শক্তি প্রকল্পে স্থাপন করা হয়েছে।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

হেভি-ডিউটি ​​কাজের শর্তগুলি কী কী? শিল্প ব্যথা পয়েন্ট

বড় আকারের শক্তি এবং পেট্রোকেমিক্যাল প্রকল্পে, চরম লোড সহ পাইপলাইনগুলির মধ্যে রয়েছে:

অতি-বড় ব্যাস পুরু-দেয়ালের পাইপলাইন: DN1200+, প্রাচীর বেধ ≥50mm, ওজন প্রতি মিটার 5 টনের বেশি

বড় যন্ত্রপাতি সংযোগ পাইপলাইন: চুল্লির ইনলেট/আউটলেট, হিটিং ফার্নেস, স্টিম টারবাইন, একক লিফটিং পয়েন্ট লোড 100 টনের বেশি

দীর্ঘ-স্প্যান পাইপ র্যাক মেইন: স্প্যান ≥30 মিটার, বিশাল ঘনীভূত লোড সহ

বিশেষ খাদ পাইপলাইন: ডুপ্লেক্স স্টিল, নিকেল-ভিত্তিক অ্যালয় পাইপলাইন, উচ্চ উপাদানের ঘনত্বের কারণে কার্বন স্টিলের চেয়ে অনেক বেশি ভারী

প্রচলিত পণ্যের সীমাবদ্ধতা:

স্ট্যান্ডার্ড স্প্রিং হ্যাঙ্গারগুলির সর্বাধিক লোড সাধারণত 40 টনের বেশি হয় না

সাধারণ কাঠামো বিকৃত হয় এবং 80 টনের উপরে স্থিতিশীলতা হারায়

মাল্টি-গ্রুপ সমান্তরাল সংযোগ সিঙ্ক্রোনাইজেশন নিশ্চিত করতে ব্যর্থ হয়, যার ফলে উদ্ভট লোড হয়

খুব কম দেশীয় নির্মাতারা নির্ভরযোগ্যভাবে 100-টন+ সমর্থন উত্পাদন করতে পারে

বিগ টন স্প্রিং সাপোর্টগুলি এই শিল্প-ব্যাপী চ্যালেঞ্জের সমাধান করার জন্য উদ্দেশ্য-নির্মিত।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার স্পেস টেবিল	উদাহরণ
মডেল / সিরিজ	PH, LH, CA, CS, TH
লোড ক্ষমতা (অপারেটিং)	0.1 kN - 500 kN
মোট ভ্রমণ	50 মিমি, 100 মিমি, 200 মিমি, 400 মিমি
প্রকৃত ভ্রমণ	600 মিমি পর্যন্ত
লোড বিচ্যুতি (সহনশীলতা)	±5% (স্ট্যান্ডার্ড) / ±3% (উচ্চ পূর্বাভাস)
ইনস্টলেশন অবস্থান	অনুভূমিক/উল্লম্ব
হাউজিং ফিনিশ	হট ডিপ গ্যালভানাইজড / ইপোক্সি
অপারেটিং টেম্প।	-20°C থেকে +80°C (পরিবেষ্টিত)
বসন্ত কয়েল উপাদান	60Si2Mn/50CrVA
লোড সামঞ্জস্য পরিসীমা	±10% (ক্ষেত্র সামঞ্জস্য)

মূল প্রযুক্তিগত অগ্রগতি

মাল্টি-স্প্রিং সিঙ্ক্রোনাস সমান্তরাল প্রযুক্তি

4-8 স্প্রিং গ্রুপ জুড়ে জোরালো বন্টনের জন্য কেন্দ্রীয়ভাবে প্রতিসম বিন্যাস

স্বতন্ত্র বসন্ত পরীক্ষা/ম্যাচিং, কঠোরতা বিচ্যুতি ≤2%

পেটেন্ট লোড-ব্যালেন্সিং মেকানিজম 100% সিঙ্ক্রোনাস কম্প্রেশন গ্যারান্টি দেয়

মাল্টি-স্প্রিং সমান্তরাল সিস্টেমে উদ্ভট লোডিং দূর করে

আল্ট্রা-হাই স্ট্রেন্থ স্ট্রাকচারাল সিস্টেম

Q460C উচ্চ-শক্তি ইস্পাত, মান উপকরণের তুলনায় 80% বেশি ফলন শক্তি

ইন্টিগ্রাল বক্স-টাইপ স্ট্রাকচার, প্রচলিত ডিজাইনের তুলনায় 3x বেশি নমন/টরসিয়াল শক্ততা

সসীম উপাদান অপ্টিমাইজেশান স্ট্রেস ঘনত্ব বিন্দু দূর করে

সম্পূর্ণ লোডের অধীনে কাঠামোগত বিকৃতি ≤0.5 মিমি

বড়-ব্যাসের ভারী-শুল্ক সংযোগ প্রযুক্তি

42CrMo খাদ ইস্পাত পিন শ্যাফ্ট (নিভিয়ে দেওয়া এবং টেম্পারড)

সর্বোচ্চ পিনের ব্যাস 150 মিমি, একক-শ্যাফ্ট লোড ক্ষমতা 300 টনের বেশি

স্ব-তৈলাক্ত তামার খাদ বুশিং, ঘর্ষণ সহগ ≤0.08

ঘর্ষণ প্রভাব কমিয়ে, উল্লেখযোগ্যভাবে লোড স্থিরতা উন্নত

উচ্চ নির্ভুল উত্পাদন প্রক্রিয়া

CNC শিখা + ​​লোড-ভারবহন প্লেট জন্য প্লাজমা যৌগিক কাটিয়া

কী ছিদ্রের জন্য CNC বিরক্তিকর, অবস্থান নির্ভুলতা ±0.05 মিমি

পোস্ট-ওয়েল্ড স্ট্রেস রিলিফ ট্রিটমেন্ট অবশিষ্ট স্ট্রেস দূর করে

বড় CNC গ্যান্ট্রি কেন্দ্রগুলিতে এক-বাতা মেশিনিং

মাল্টি-লেয়ার নিরাপত্তা সুরক্ষা

দ্বৈত সুরক্ষা: যান্ত্রিক সীমা + জলবাহী বাফারিং

ওভারলোড অ্যালার্ম 110% রেটেড লোডে ট্রিগার করে

অপ্রয়োজনীয় নকশা: একটি বসন্ত গ্রুপ ব্যর্থ হলেও নিরাপদ অপারেশন

বিরোধী ওভারটার্নিং কাঠামো পার্শ্বীয় শক্তির অধীনে স্থিতিশীলতা নিশ্চিত করে

ডেডিকেটেড পরীক্ষা এবং যাচাইকরণ সিস্টেম

100% ফুল-লোড বৈধতার জন্য 300-টন ডেডিকেটেড লোড টেস্টার

ফুল-স্ট্রোক ক্রমাগত ডেটা অধিগ্রহণ (প্রতি সেকেন্ডে 10 রিডিং)

রিয়েল-টাইম স্থিরতা গণনা - অযোগ্য ইউনিট কখনই পাঠানো হয় না

সিমুলেটেড ক্লান্তি পরীক্ষা দীর্ঘমেয়াদী নির্ভরযোগ্যতা যাচাই করে

ফ্যাক্টরি টেস্ট এবং ভ্যালিডেশন প্রোটোকল

চালানের আগে প্রতিটি পণ্যের উপর ব্যাপক ইন-হাউস টেস্টিং করা হয়

চালানের আগে, প্রতিটি পণ্য একটি সম্পূর্ণ ইন-হাউস টেস্টিং প্রক্রিয়ার মধ্য দিয়ে যায়। এই প্রক্রিয়ার মধ্যে রয়েছে মাত্রিক এবং চাক্ষুষ পরিদর্শন, পিএমআই (পজিটিভ ম্যাটেরিয়াল আইডেন্টিফিকেশন), কঠোরতা পরীক্ষা, এমটি/পিটি অ-ধ্বংসাত্মক পরীক্ষা যেখানে প্রযোজ্য, লোড-ডিসপ্লেসমেন্ট কার্ভ সহ স্প্রিং লোড টেস্টিং, এবং আবরণ বেধ পরিমাপ। ফ্যাক্টরি টেস্ট রিপোর্ট (FTR) এবং মেটেরিয়াল টেস্ট রিপোর্ট (MTR) সরবরাহ করা হয়।

তৃতীয় পক্ষের স্বীকৃতি সম্পর্কে স্পষ্টীকরণ

ইন-হাউস টেস্টিং ILAC দ্বারা স্বীকৃত তৃতীয় পক্ষের পরীক্ষার মতো নয়। যদি তৃতীয় পক্ষের সাক্ষী পরীক্ষা বা পরীক্ষাগার পরীক্ষার প্রয়োজন হয়, তবে এটি একটি পৃথক ঐচ্ছিক পরিষেবা হিসাবে সরবরাহ করা যেতে পারে।

ঐচ্ছিক তৃতীয়-পক্ষ পরিদর্শন পরিষেবা (আলাদাভাবে উদ্ধৃত)

1. উপাদান পরীক্ষা

এই পরিষেবাটি রাসায়নিক রচনা বিশ্লেষণ, প্রসার্য পরীক্ষা, Charpy নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা, এবং কঠোরতা পরীক্ষা কভার করে।

2. ওয়েল্ড NDT

উপলব্ধ পদ্ধতির মধ্যে রয়েছে ম্যাগনেটিক পার্টিকেল টেস্টিং (MT), লিকুইড পেনিট্রান্ট টেস্টিং (PT), আল্ট্রাসনিক টেস্টিং (UT), এবং রেডিওগ্রাফিক টেস্টিং (RT)।

3. বসন্ত লোড কর্মক্ষমতা পরীক্ষা

লোড-স্থানচ্যুতি বক্ররেখা অন্তর্ভুক্ত করা হয়.

4. হট-ডিপ গ্যালভানাইজিং / ইপক্সি লেপ জারা সুরক্ষা পরিদর্শন

5. সাক্ষী পরীক্ষা, কারখানা নজরদারি, এবং প্রি-শিপমেন্ট পরিদর্শন (PSI)

আমাদের স্বাতন্ত্র্যসূচক সুবিধা

LISEGA আন্তর্জাতিক পাইপ সাপোর্ট সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়েছে

আমাদের পণ্য লোড নির্ভুলতা, পরীক্ষার মান, এবং ডকুমেন্টেশন সিস্টেম LISEGA আন্তর্জাতিক পাইপ সমর্থন সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়।

একটি স্ট্যান্ডার্ড দেশীয় সরবরাহকারীর চেয়েও বেশি

স্ট্যান্ডার্ড গার্হস্থ্য নির্মাতাদের থেকে ভিন্ন যারা শুধুমাত্র পণ্য নিজেই সরবরাহ করে, আমরা প্রতিটি বসন্ত ইউনিটের সাথে একটি লোড-ডিসপ্লেসমেন্ট কার্ভ সরবরাহ করি। আমরা তৃতীয় পক্ষের SGS পরীক্ষা এবং প্রত্যক্ষ পরিদর্শনের ব্যবস্থা করতে সাহায্য করি এবং আমরা বিদেশী প্রকল্পগুলির জন্য PE/CPE ইঞ্জিনিয়ারদের দ্বারা নথি পর্যালোচনাগুলিকে সমর্থন করি।

সাধারণ অ্যাপ্লিকেশন কেস

কেস 1: 20 মিলিয়ন টন/বছর পরিশোধন এবং রাসায়নিক একীকরণ প্রকল্প

পণ্য: 150-টন বিগ টন ধ্রুবক বল বসন্ত সমর্থন

আবেদন: হাইড্রোজেনেশন চুল্লি আউটলেট পাইপলাইন

শর্ত: 150-টন লোড, 250 মিমি স্থানচ্যুতি, 420 ℃ উচ্চ তাপমাত্রা

ফলাফল: স্থিতিশীল অপারেশনের 3 বছর, ±2.5% এর মধ্যে স্থিরতা বজায় রাখা হয়েছে

কেস 2: আল্ট্রা-সুপারক্রিটিক্যাল 1000MW পাওয়ার ইউনিট

পণ্য: 120-টন ভারী-শুল্ক ধ্রুবক বল হ্যাঙ্গার

আবেদন: প্রধান বাষ্প পাইপলাইন

শর্ত: 120-টন লোড, 300 মিমি স্থানচ্যুতি

ফলাফল: প্রথম ট্রায়ালে পাওয়ার প্ল্যান্ট গ্রহণযোগ্যতা, শূন্য অপারেশনাল সমস্যায়

কেস 3: এলএনজি টার্মিনাল প্রকল্প

পণ্য: 80-টন নিম্ন-তাপমাত্রা ভারী-শুল্ক সমর্থন

আবেদন: কোল্ড বক্স প্রধান পাইপলাইন

শর্ত: -162℃ ক্রায়োজেনিক পরিবেশ, 80-টন লোড

ফলাফল: সঠিক নিম্ন-তাপমাত্রার উপাদান নির্বাচন, কোন ভ্রান্তি সমস্যা নেই

কাস্টম প্রকল্প পরিষেবা প্রক্রিয়া

প্রাক-প্রকল্প প্রযুক্তিগত পরামর্শ

বিশদ কাজের অবস্থার পরামিতি সংগ্রহের জন্য নিবেদিত প্রকৌশলী

লোড-ডিসপ্লেসমেন্ট ম্যাচিং ক্যালকুলেশন সহ প্রাথমিক ডিজাইন

সসীম উপাদান কাঠামোগত শক্তি/কঠোরতা যাচাইকরণ

প্রযুক্তিগত প্রস্তাব + উদ্ধৃতি বিতরণ

ডিজাইন নিশ্চিতকরণ

বিস্তারিত ইঞ্জিনিয়ারিং অঙ্কন (রূপরেখা, লোড টেবিল)

মূল প্রযুক্তিগত পরামিতিগুলির দ্বিপাক্ষিক নিশ্চিতকরণ

পরিদর্শন ও পরীক্ষা পরিকল্পনা (ITP) উন্নয়ন

স্বাক্ষরিত অনুমোদনের পর উৎপাদন কিকঅফ

উত্পাদন অগ্রগতি ট্র্যাকিং

সাপ্তাহিক উত্পাদন ফটো আপডেট

মূল মাইলফলকের জন্য গ্রাহক সাক্ষী সুযোগ

সর্বত্র তৃতীয় পক্ষের পরিদর্শন সমর্থন

রিয়েল-টাইম প্রযুক্তিগত স্পষ্টীকরণ প্রতিক্রিয়া

কারখানার গ্রহণযোগ্যতা

অন-সাইটে ফুল-লোড টেস্ট সাক্ষ্যদান উপলব্ধ

রিয়েল-টাইম টেস্ট ডেটা প্রদর্শন

সম্পূর্ণ ডকুমেন্টেশন হস্তান্তর

পেশাদার প্যাকেজিং এবং শিপিং

অন-সাইট সমর্থন

ইনস্টলেশন নির্দেশিকা জন্য প্রযুক্তিগত কর্মী

কমিশনিং এবং লোড ক্রমাঙ্কন সহায়তা

পোস্ট-কমিশন ফলো-আপ ভিজিট

আজীবন প্রযুক্তিগত সহায়তা

বিগ টন স্প্রিং সাপোর্ট ভারী-শুল্ক পাইপলাইন সমর্থনের জন্য প্রযুক্তিগত মানদণ্ড সেট করে। আমরা কঠোর পরীক্ষা এবং প্রমাণিত প্রকল্প অভিজ্ঞতার মাধ্যমে আপনার সমালোচনামূলক প্রকৌশল প্রকল্পগুলির জন্য নির্ভরযোগ্য অতি-উচ্চ লোড সমাধান প্রদান করে শিল্পের সীমাবদ্ধতাকে ঠেলে দিই।
