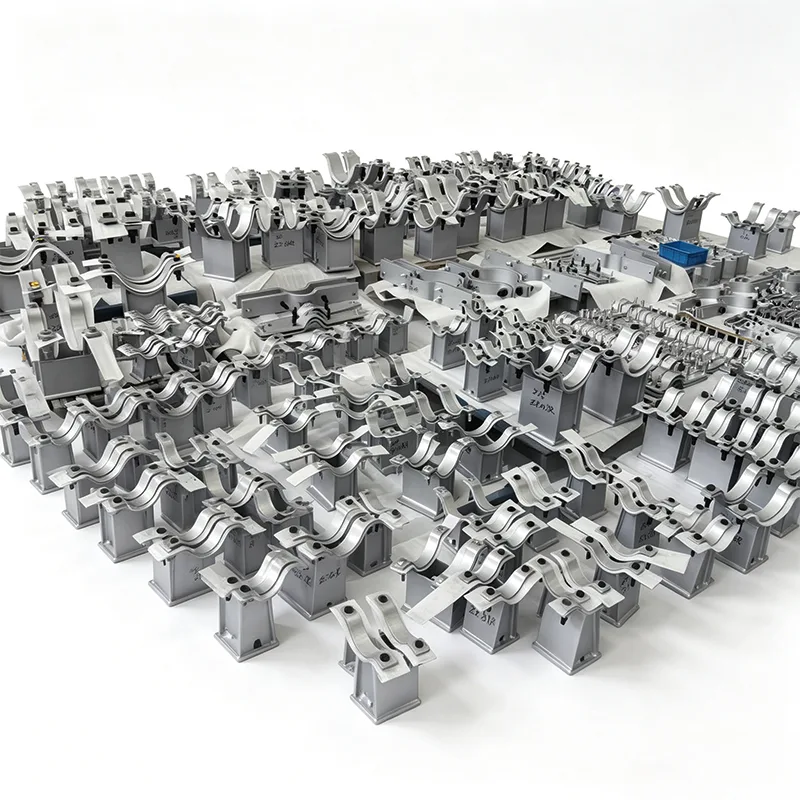

স্টেইনলেস স্টীল স্ট্যাঞ্চিয়ন স্যাডল পাইপ সমর্থন করে

যখন একটি পাইপ সাপোর্টকে লবণ-বোঝাই উপকূলীয় প্ল্যান্টে বসতে হয়, আক্রমণাত্মক রাসায়নিক ধোয়ার ব্যবস্থা করতে হয়, বা জীবাণুমুক্ত প্রক্রিয়াকরণ লাইনের মধ্যে কয়েক দশক ধরে রক্ষণাবেক্ষণ-মুক্ত থাকতে হয়, তখন উপাদান পছন্দই সবকিছু। Yangzhou Tianshun-এ, আমরা 2012 সাল থেকে পাইপ সাপোর্ট সিস্টেম ডিজাইন এবং ডেলিভারি করছি, এবং আমাদের স্টেইনলেস স্টিল স্ট্যাঞ্চিয়ন স্যাডল পাইপ সাপোর্টগুলি ঠিক সেই পরিস্থিতিগুলির জন্য তৈরি করা হয়েছে – যেখানে স্ট্যান্ডার্ড কার্বন ইস্পাত ঠিক থাকবে না।

আমাদের পাঠানো প্রতিটি স্টেইনলেস স্টিল স্ট্যাঞ্চিয়ন স্যাডল সাপোর্ট 45+ দেশে EPC ঠিকাদার, রক্ষণাবেক্ষণ প্রকৌশলী এবং প্রকল্প মালিকদের কাছ থেকে 14 বছরের সরাসরি প্রতিক্রিয়া প্রতিফলিত করে। আমরা শিখেছি কোনটি কাজ করে, কোনটি প্রথম দিকে ব্যর্থ হয় এবং কীভাবে কোনও সমর্থন আপনার পাইপ স্পর্শ করার অনেক আগেই সাধারণ ব্যর্থতার পয়েন্টগুলিকে প্রকৌশলী করতে হয়।

আপনি একটি Tianshun স্টেইনলেস স্টীল stanchion স্যাডল সঙ্গে কি পেতে

উপাদান অখণ্ডতা আপনি ট্রেস করতে পারেন

আমরা সলিড 304 (UNS S30400) বা 316L (UNS S31603) স্টেইনলেস স্টীল প্লেট এবং বার স্টক থেকে স্যাডল বডি এবং স্টাঞ্চিয়ন উপাদানগুলি মেশিন করি - সমতুল্য কাস্ট নয়। উপাদানের প্রতিটি তাপ একটি EN 10204 3.1 মিল পরীক্ষার শংসাপত্রের সাথে আসে এবং আমরা চূড়ান্ত পরিদর্শনের মাধ্যমে কাঁচামালের প্রাপ্তি থেকে সম্পূর্ণ ট্রেসেবিলিটি বজায় রাখি। বর্ধিত পিটিং প্রতিরোধের প্রয়োজন এমন প্রকল্পগুলির জন্য, ডুপ্লেক্স 2205 বা সুপার-অসটেনিটিক গ্রেড অনুরোধে উপলব্ধ।

ইঞ্জিনিয়ারড আকৃতি, শুধু একটি বাঁক প্লেট নয়

স্যাডল ব্যাসার্ধটি আপনার পাইপের প্রকৃত বাইরের ব্যাসের সাথে মেলে, সাধারণত 1" NB থেকে 48" NB পর্যন্ত এবং বড়। এটি সাধারণ ভি-আকৃতির সমর্থনগুলির সাথে ঘটতে পারে এমন পয়েন্ট-লোডিংকে সরিয়ে দেয়। হট লাইনে, আমরা প্রায়শই স্যাডলের প্রস্থ প্রসারিত করি এবং কম-ঘর্ষণ PTFE বা গ্রাফাইট স্লাইড প্লেটগুলিকে সরাসরি ডিজাইনে অন্তর্ভুক্ত করি – তাই সমর্থনটি আপনার পাইপের তাপীয় আন্দোলনের সাথে কাজ করে, এটির বিরুদ্ধে নয়।

স্ট্যাঞ্চিয়ন ডিজাইন যা ইনস্টলেশনকে অনুমানযোগ্য করে তোলে

স্টাঞ্চিয়ন নিজেই - একটি উল্লম্ব পোস্ট যা স্যাডলকে স্ট্রাকচারাল স্টিলের সাথে বেঁধে রাখে - নির্দিষ্ট-উচ্চতা বা সামঞ্জস্যযোগ্য কনফিগারেশনে উপলব্ধ। ফিক্সড স্ট্যাঞ্চিয়নগুলি সাধারণত স্টেনলেস স্টিল চ্যানেল, এইচ-বিম বা পাইপের একক ঢালাই তৈরি করা হয়, যার স্যাডল বেসে একটি সম্পূর্ণ-অনুপ্রবেশ ঢালাই থাকে। সামঞ্জস্যযোগ্য ডিজাইনগুলি একটি থ্রেডেড স্টেম এবং লকিং বাদাম বিন্যাসকে অন্তর্ভুক্ত করে, যা কাটা বা রিওয়েল্ডিং ছাড়াই গরম প্রান্তিককরণের সময় সুনির্দিষ্ট উচ্চতার সেটিংকে অনুমতি দেয়।

সমস্ত লোড বহনকারী ঢালাই প্রত্যয়িত ওয়েল্ডারদের দ্বারা ASME সেকশন IX এর অধীনে যোগ্য পদ্ধতিতে সঞ্চালিত হয়, প্রয়োজন অনুযায়ী ওয়েল্ড ম্যাপ এবং NDE (PT বা RT) উপলব্ধ। ঢালাইয়ের পরে সারফেস ফিনিস স্ট্যান্ডার্ড আচার এবং সম্পূর্ণ জারা প্রতিরোধের পুনরুদ্ধার করার জন্য নিষ্ক্রিয় করা হয়।

কিভাবে লোড পরিচালনা করা হয়

আমরা শুধু অনুমান করি না যে "স্টেইনলেস শক্তিশালী।" আমাদের অভ্যন্তরীণ প্রকৌশলীরা উল্লম্ব মৃত ওজন, তাপ সম্প্রসারণ থ্রাস্ট, মাঝে মাঝে বাতাস বা সিসমিক লোড এবং দিক পরিবর্তনের সময় ঘটতে পারে এমন যে কোনও উত্থানের সংমিশ্রণের জন্য প্রতিটি স্ট্যাঞ্চিয়ন সমাবেশ পরীক্ষা করে। যদি আপনার প্রকল্পের নির্দিষ্ট নকশা কোড থাকে (ASME B31.1, B31.3, EN 13480, ইত্যাদি), আমরা সংশ্লিষ্ট স্ট্রেস বিশ্লেষণ এবং লোড ডেটা প্রদান করতে পারি। আমরা কয়েকশ নিউটন থেকে 300 kN পর্যন্ত উল্লম্ব লোডের জন্য ডিজাইন করা সমর্থন পাঠিয়েছি।

যেখানে আপনি পরিষেবাতে এই সমর্থনগুলি দেখতে পাবেন

বছরের পর বছর ধরে, আমাদের স্টেইনলেস স্টিল স্ট্যাঞ্চিয়ন স্যাডল পাইপ সমর্থনগুলি এমন জায়গায় চলে গেছে যেখানে ব্যর্থতা একটি বিকল্প নয়:

এলএনজি রিগ্যাসিফিকেশন টার্মিনাল - 316L স্যাডল খোলা-বাতাস সামুদ্রিক পরিবেশে ক্রমাগত লবণ স্প্রে সহ।

ফার্মাসিউটিক্যাল ডব্লিউএফআই (ইঞ্জেকশনের জন্য জল) লুপস - সম্পূর্ণ ডকুমেন্টেশন প্যাকেজ এবং ইলেক্ট্রোপলিশড ফিনিশ অপশন সহ 304 স্টেইনলেস।

ভোজ্য তেল এবং পানীয় উদ্ভিদ - স্বাস্থ্যকর প্রোফাইল, ন্যূনতম ফাটল এবং যেখানে প্রয়োজন সেখানে এফডিএ-সম্মত গ্যাসকেট সামগ্রী দিয়ে ডিজাইন করা সমর্থন করে।

রাসায়নিক প্রক্রিয়াকরণ এবং কস্টিক স্টোরেজ - ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং প্রতিরোধের জন্য বিশেষভাবে নির্বাচিত গ্রেড।

অফশোর প্ল্যাটফর্ম টপসাইডস - সামঞ্জস্যযোগ্য স্ট্যাঞ্চিয়নগুলি কাঠামোগত নিষ্পত্তির পরে পুনরায় সাজানোর অনুমতি দেয়, সম্পূর্ণ তৃতীয় পক্ষের পরিদর্শন সহ 316L তে।

আমরা কীভাবে নিশ্চিত করি যে গুণমানটি আসল

প্রতিটি স্ট্যাঞ্চিয়ন স্যাডল সমাবেশ রিলিজের আগে আমাদের ইন-হাউস টেস্টিং ল্যাবের মধ্য দিয়ে যায়:

সম্মত বানোয়াট অঙ্কন বিরুদ্ধে মাত্রিক যাচাই

স্টেইনলেস অংশগুলিতে গ্রেড নিশ্চিতকরণের জন্য PMI (ইতিবাচক উপাদান সনাক্তকরণ)

সমালোচনামূলক ওয়েল্ডে ছোপানো অনুপ্রবেশকারী বা রেডিওগ্রাফিক পরিদর্শন (প্রতি ক্লায়েন্ট স্পেসিফিকেশন)

নতুন বা ভারী কাস্টমাইজড ডিজাইনের অনুরোধে লোড টেস্টিং

আমাদের কারখানাটি ISO 9001:2015 প্রত্যয়িত, এবং আমরা উৎপাদন এবং চূড়ান্ত পরিদর্শনের সময় SGS, ব্যুরো ভেরিটাস, TÜV এবং ক্লায়েন্ট প্রতিনিধিদের তৃতীয় পক্ষের পরিদর্শকদের সাথে কাজ করতে অভ্যস্ত।

কাস্টমাইজেশন আদর্শ, একটি আপচার্জ নয়

খুব কম প্রকল্পের একটি "ক্যাটালগ" স্টেইনলেস স্টীল স্ট্যাঞ্চিয়ন স্যাডল প্রয়োজন। বেশিরভাগেরই সামঞ্জস্যের প্রয়োজন হয় - বিভিন্ন বেস প্লেটের মাত্রা, নির্দিষ্ট বোল্ট হোল প্যাটার্ন, ক্লিয়ার ইনসুলেশনের জন্য বর্ধিত উচ্চতা, একটি নির্দিষ্ট স্যাডল র‍্যাপ অ্যাঙ্গেল, ইন্টিগ্রেটেড গাইড বা হোল্ড-ডাউন ক্ল্যাম্প। এটা ঠিক আছে। আমরা ছোট-ব্যাচ, কাস্টম-ইঞ্জিনীয়ার অর্ডারগুলিকে ঘিরে আমাদের উত্পাদন কর্মপ্রবাহ তৈরি করেছি। আমাদের আপনার পাইপ ডেটাশিট, আপনার কাঠামোগত ইস্পাত উচ্চতা, বা একটি সাধারণ স্কেচ পাঠান এবং আমাদের প্রকৌশলীরা 2-3 কার্যদিবসের মধ্যে একটি প্রস্তাব অঙ্কন ফিরিয়ে দেবেন।

পুনরাবৃত্ত পাইপ র্যাক প্রয়োজনীয়তা সহ প্রকল্পগুলির জন্য, আমরা একটি সম্পূর্ণ সমর্থন সময়সূচী প্রি-ইঞ্জিনিয়ার করতে পারি, অপ্টিমাইজেশনের সুযোগগুলি সনাক্ত করতে পারি এবং কোড সম্মতির সাথে আপস না করে মোট ইনস্টল করা খরচ কমাতে পারি।

নির্ভরযোগ্যতার উপর একটি চূড়ান্ত নোট

আমাদের বেশিরভাগ স্টেইনলেস স্টিল পাইপ সাপোর্ট অর্ডার গ্রাহকদের কাছ থেকে আসে যারা ইতিমধ্যেই আমাদের কাছ থেকে কার্বন স্টিল সাপোর্ট ইনস্টল করেছেন এবং বিশেষভাবে স্টেইনলেস আপগ্রেডের জন্য ফিরে এসেছেন। যখন আপনার কাছে একটি পাইপ স্পেক থাকে যা "সমস্ত ভেজা এবং বাহ্যিক সমর্থন উপাদানগুলিকে ক্ষয়-প্রতিরোধী হতে" বলে, আমরা বুঝতে পারি যে স্ট্যাঞ্চিয়ন স্যাডল সিস্টেমের অংশ - কোনো চিন্তাভাবনা নয়। আমরা এটিকে সেইভাবে তৈরি করি, সেইভাবে এটি পরিদর্শন করি এবং সেইভাবে এটি নথিভুক্ত করি।

একটি উদ্ধৃতি বা একটি দ্রুত প্রযুক্তিগত পর্যালোচনা প্রয়োজন?

আপনার পাইপের আকার, প্রয়োজনীয় উচ্চতা এবং লোডের শর্তাবলী সহ [ইমেল/ফোন] আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন। আপনার কাছে সাধারণত 24 ঘন্টারও কম সময়ের মধ্যে একটি সম্পূর্ণ প্রস্তাব থাকবে স্ট্যান্ডার্ড অনুরোধের জন্য। আমরা ইয়াংঝোতে একটি কারখানা পরিদর্শনের ব্যবস্থা করতে পেরেও খুশি - স্টেইনলেস স্যাডলগুলি কীভাবে প্লেট থেকে চূড়ান্ত সমাবেশে যায় তা প্রকৃত উত্পাদন নিয়ন্ত্রণের পার্থক্য বোঝার সর্বোত্তম উপায়।

FAQ

1. স্ট্যানচিয়ান স্যাডলের জন্য আপনি কোন গ্রেডের স্টেইনলেস স্টিল অফার করেন এবং আমি কীভাবে জানব যে আমি সত্যিই 316L পাচ্ছি?

আমাদের স্ট্যান্ডার্ড স্টক 304 (UNS S30400) এবং 316L (UNS S31603) প্লেট এবং বার অন্তর্ভুক্ত করে। ক্লোরাইড-ভারী বা অফশোর পরিবেশের জন্য, আমরা দৃঢ়ভাবে 316L এর মলিবডেনাম সামগ্রীর কারণে সুপারিশ করি, যা পিটিং প্রতিরোধকে ব্যাপকভাবে উন্নত করে। আমরা প্রাপ্ত উপাদানের প্রতিটি তাপ একটি EN 10204 3.1 মিল পরীক্ষার শংসাপত্রের সাথে আসে, এবং কোনও কাটা বা ঢালাই শুরু হওয়ার আগে, আমাদের ইন-হাউস ল্যাব স্টেইনলেস গ্রেডগুলিতে হ্যান্ডহেল্ড XRF ব্যবহার করে PMI (পজিটিভ ম্যাটেরিয়াল আইডেন্টিফিকেশন) সম্পাদন করে। আপনি আপনার চূড়ান্ত ডকুমেন্টেশন প্যাকেজে সেই PMI রিপোর্টের একটি অনুলিপি পাবেন - কোন অনুমান নেই, "আমাকে বিশ্বাস করুন।"

2. আপনি একটি নন-স্ট্যান্ডার্ড পাইপ OD বা নিরোধক বেধ ফিট করার জন্য একটি জিন তৈরি করতে পারেন?

হ্যাঁ, এটা আমাদের জন্য রুটিন। আপনি পাইপের প্রকৃত বাইরের ব্যাস প্রদান করেন (এবং স্যাডল ইনসুলেটেড পাইপে বসে থাকলে ইনসুলেশন OD) এবং আমরা সেই সঠিক মাত্রার সাথে মিল করার জন্য স্যাডল ব্যাসার্ধ মেশিন করি। এটি একটি বাঁকানো প্লেট নয় যা "কাছে দেখায়" - যোগাযোগের পৃষ্ঠটি নির্দিষ্ট ব্যাসার্ধে মিলিত হয়, সাধারণত লোড এবং পার্শ্বীয় সংযম প্রয়োজনীয়তার উপর নির্ভর করে 120° এবং 180° এর মধ্যে একটি মোড়ানো কোণ থাকে। আমরা কোনো ফিল্ড কাটিং ছাড়াই নিরোধক এবং ক্ল্যাডিং পরিষ্কার করার জন্য স্যাডলের উচ্চতা প্রসারিত করতে পারি।

3. আপনি কি কাস্টম স্ট্যানচিয়ান সমাবেশগুলির জন্য লোড রেটিং এবং স্ট্রেস গণনা প্রদান করেন?

একেবারে। আমাদের ইঞ্জিনিয়ারিং টিম নিয়মিতভাবে ASME B31.1, B31.3 বা আপনার প্রজেক্টের নির্বাচিত কোড অনুযায়ী উল্লম্ব লোড, অনুভূমিক থ্রাস্ট এবং সম্মিলিত স্ট্রেস পরীক্ষা করে থাকে। আমরা স্ট্যাঞ্চিয়ন কলাম বাকলিং চেক, বেস প্লেট বিয়ারিং স্ট্রেস, ওয়েল্ড শক্তি এবং প্রযোজ্য হিসাবে বোল্ট টেনশন/শিয়ার দেখানো একটি গণনা শীট জমা দেব। আপনার প্রকল্পের স্বাধীন যাচাইকরণের প্রয়োজন হলে, আপনার নিযুক্ত তৃতীয়-পক্ষ প্রকৌশলীর সাথে কাজ করার কোনো সমস্যা নেই।

4. স্টেইনলেস স্টীল সমর্থনের জন্য আপনি কোন ঢালাই এবং পরিদর্শন মান অনুসরণ করেন?

স্টেনলেস স্ট্যাঞ্চিয়ন স্যাডলে সমস্ত লোড-ভারিং ওয়েল্ডগুলি ASME সেকশন IX-এর জন্য যোগ্য WPS অনুসরণকারী যোগ্য ওয়েল্ডারদের দ্বারা সঞ্চালিত হয়। স্যাডল এবং স্টাঞ্চিয়নের মধ্যে সাধারণ জয়েন্টটি হল একটি পূর্ণ-অনুপ্রবেশকারী খাঁজযুক্ত ঢালাই, পায়ের আঙুলে মাটি মসৃণ। আপনার স্পেসিফিকেশনের উপর নির্ভর করে, আমরা ক্রিটিক্যাল ওয়েল্ডে ডাই পেনিট্রান্ট (PT) বা রেডিওগ্রাফি (RT) করি। ঢালাইয়ের পরে, প্রতিটি স্টেইনলেস অ্যাসেম্বলিকে আচার করা হয় এবং তাপের আভা অপসারণ করতে এবং নিষ্ক্রিয় ক্রোমিয়াম অক্সাইড স্তর পুনরুদ্ধার করতে প্যাসিভেটেড করা হয়। আপনি পার্থক্য দেখতে পাচ্ছেন: একটি অভিন্ন, রৌপ্য পৃষ্ঠ যা ওয়েল্ড জোনের চারপাশে কোন নীল বিবর্ণতা নেই।

5. আমি কি একটি সামঞ্জস্যযোগ্য-উচ্চতা স্ট্যাঞ্চিয়ন পেতে পারি এবং উচ্চতা সমন্বয় কতটা সুনির্দিষ্ট?

হ্যাঁ, আমরা একটি লক নাট বিন্যাস সহ থ্রেডেড সামঞ্জস্যযোগ্য স্ট্যাঞ্চিয়ন অফার করি, সাধারণত যেখানে গরম সারিবদ্ধকরণের সময় সুনির্দিষ্ট উচ্চতার সেটিং প্রয়োজন হয় বা যেখানে কাঠামোগত ইস্পাত উচ্চতা পরিবর্তিত হতে পারে সেখানে ব্যবহৃত হয়। সাধারণ সমন্বয় পরিসীমা হল ±25 মিমি, এবং সূক্ষ্ম থ্রেড 1-2 মিমি উল্লম্ব নির্ভুলতার অনুমতি দেয়। সেট করার পরে, লক বাদামটি শক্ত করা হয় এবং অপারেশন চলাকালীন আন্দোলন প্রতিরোধ করার জন্য ট্যাক-ওয়েল্ড করা হয়। সম্পূর্ণ লোডের পথটি যান্ত্রিক (থ্রেড শিয়ার), এবং আমরা সেই অনুযায়ী স্টেমের আকার করি – লোড বহন করার জন্য ট্যাক ওয়েল্ডের উপর কোন নির্ভরতা নেই।

6. আপনার স্টেইনলেস স্টিল সাপোর্ট কি স্বাস্থ্যকর বা ধোয়ার পরিবেশের (খাদ্য, ফার্মা) জন্য উপযুক্ত?

হ্যাঁ, এবং আমরা এই অ্যাপ্লিকেশনগুলির জন্য অনেক ব্যাচ বিতরণ করেছি। স্বাস্থ্যকর প্রয়োজনীয়তাগুলির জন্য, আমরা যেখানে সম্ভব সমতল অনুভূমিক পৃষ্ঠ এবং ফাটলগুলি মুছে ফেলি এবং আমরা ন্যূনতম Ra 0.8 μm (32 μin) পৃষ্ঠের রুক্ষতা বা নির্দিষ্ট করা হলে ইলেক্ট্রোপলিশ করা শেষ করি৷ আমরা থ্রেডগুলিতে এফডিএ-সম্মত অ্যান্টি-সিজ যৌগগুলিও ব্যবহার করি এবং সমস্ত টুলিং এবং কাজের পৃষ্ঠগুলি স্টেইনলেস নিবেদিত রেখে ফেরিটিক দূষণ এড়াই। ডকুমেন্টেশন প্যাকেজ পৃষ্ঠের রুক্ষতা রিপোর্ট এবং বিস্তারিত পরিষ্কারের শংসাপত্র অন্তর্ভুক্ত করতে পারে।

7. আমার অর্ডারের সাথে আমি কোন ডকুমেন্টেশন পাব?

একটি আদর্শ চালান অন্তর্ভুক্ত:

সম্পূর্ণ মাত্রিক পরিদর্শন রিপোর্ট প্রকৃত বনাম অঙ্কন মাত্রা দেখাচ্ছে

EN 10204 3.1 সমস্ত স্টেইনলেস অংশের জন্য উপাদান শংসাপত্র

PMI রিপোর্ট (খাদ যাচাইয়ের জন্য)

ওয়েল্ড ম্যাপ এবং NDE রিপোর্ট (PT/RT প্রযোজ্য হিসাবে)

পিকলিং এবং প্যাসিভেশনের শংসাপত্র

তাপ সংখ্যার সাথে সামঞ্জস্য এবং প্যাকিং তালিকার ঘোষণা

আমরা আপনার প্রকল্পের নির্দিষ্ট বিন্যাসে সংকলিত ডেটা বইও সরবরাহ করতে পারি। আমাদের স্টেইনলেস সাপোর্ট অর্ডারগুলির প্রায় 80% এখন অন্তত একটি মৌলিক MDR (উৎপাদকের ডেটা রেকর্ড) অন্তর্ভুক্ত করে।

8. কাস্টম স্টেইনলেস স্টীল স্টাঞ্চিয়ন স্যাডলের ব্যাচের জন্য বাস্তবসম্মত লিড টাইম কী?

কাস্টম মাত্রা এবং স্ট্যান্ডার্ড 304/316L উপাদান সহ 5 থেকে 50 টুকরা পরিমাণের জন্য, আমাদের সাধারণ লিড টাইম অঙ্কন অনুমোদন থেকে 20-30 কার্যদিবস। বড় অর্ডার বা ডুপ্লেক্স স্টেইনলেস স্টিলের প্রয়োজন 35-45 দিন পর্যন্ত প্রসারিত হতে পারে। আপনি যদি একটি সমালোচনামূলক টাইমলাইনে থাকেন, আমরা ত্বরান্বিত করার বিষয়ে আলোচনা করতে পারি - প্রায়শই আমরা উপাদান সংরক্ষণ করে এবং স্থানান্তর পরিবর্তন করে 5-7 কার্যদিবস কমিয়ে দিতে পারি, তবে ঢালাইয়ের গুণমান বা পরিদর্শন পদক্ষেপের সাথে আপস না করে আমরা সর্বদা স্বচ্ছ থাকব।
