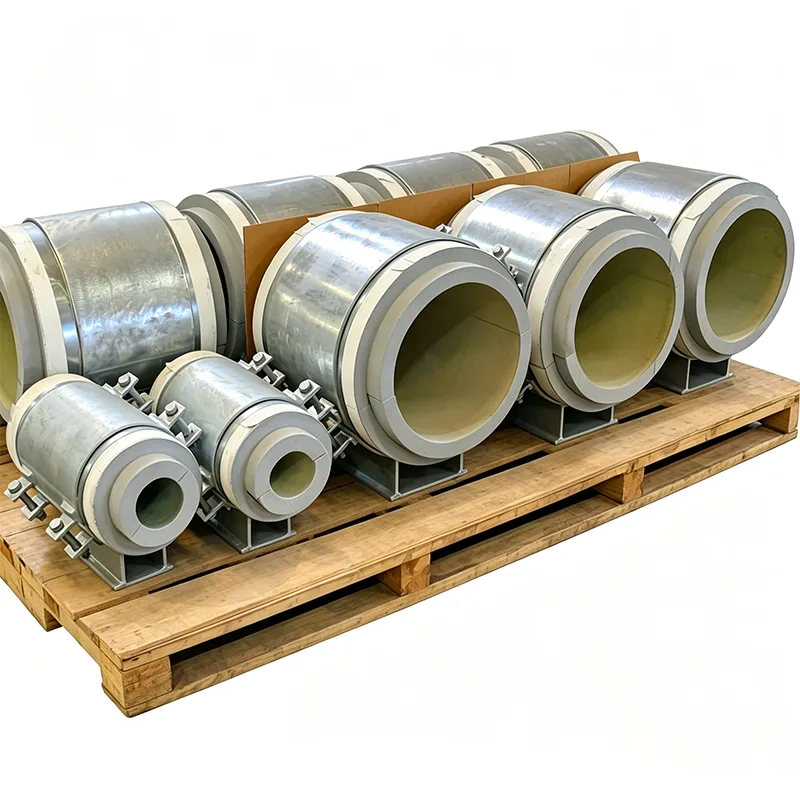

ক্রায়োজেনিক পরিষেবার জন্য পাইপ সমর্থন

ক্রায়োজেনিক পাইপিং সিস্টেমে, এমনকি সাপোর্ট ডিজাইনের একটি ছোট ভুল ভঙ্গুর ফ্র্যাকচার, অত্যধিক তাপ বৃদ্ধি বা সংযুক্ত সরঞ্জামগুলিতে বিপজ্জনক লোডিং হতে পারে। ইয়াংজু তিয়ানশুনে, আমরা 2012 সাল থেকে এলএনজি লিকুইফেকশন ট্রেন, ইথিলিন স্টোরেজ টার্মিনাল এবং এয়ার সেপারেশন ইউনিটের জন্য ইঞ্জিনিয়ারিং পাইপ সাপোর্ট করে আসছি। আমরা বুঝতে পারি যে এই পরিষেবাতে একটি সমর্থন শুধুমাত্র ইস্পাতের টুকরো নয় - এটি একটি সাবধানে গণনা করা সমাবেশ যা অবশ্যই ঠান্ডা সঙ্কুচিত হওয়া, নিরোধকতা বজায় রাখা এবং সাউন্ডের জন্য ইনস্ট্রাকচার বজায় রাখতে হবে।

উপাদান নির্বাচন যা নিরাপত্তাকে প্রথমে রাখে

ক্রায়োজেনিক পরিষেবার জন্য আমাদের সমস্ত পাইপ সমর্থন এমন উপাদান থেকে তৈরি করা হয় যা সর্বনিম্ন অপারেটিং তাপমাত্রায় দৃঢ়তা বজায় রাখে। ধাতব লোড পাথের জন্য, আমরা সাধারণত ASTM A320 L7 বোল্টিং, ক্ল্যাম্প বডিগুলির জন্য 304L বা 316L স্টেইনলেস স্টীল এবং নিম্ন-তাপমাত্রার কার্বন ইস্পাত (A350 LF2) ব্যবহার করি যেখানে নকশার শর্তগুলি অনুমতি দেয়৷ উপাদানের প্রতিটি তাপ ডিজাইনের সর্বনিম্ন তাপমাত্রায় প্রভাব-পরীক্ষিত হয় — চার্পি V-খাঁজ মানগুলি আপনার ডকুমেন্টেশন প্যাকেজে স্ট্যান্ডার্ড হিসাবে সরবরাহ করা হয়, শুধুমাত্র অনুরোধের ভিত্তিতে নয়।

ঠান্ডা সংকোচন এবং লোড পরিবর্তনের জন্য প্রকৌশলী

যখন একটি 30-মিটার এলএনজি পাইপ পরিবেষ্টিত থেকে -162 ডিগ্রি সেলসিয়াসে ঠাণ্ডা হয়, তখন এটি 50 মিলিমিটারের বেশি সংকুচিত হতে পারে। আমাদের সমর্থন সমাবেশগুলি গৌণ চাপ প্ররোচিত না করে এই আন্দোলনের অনুমতি দেওয়ার জন্য কনফিগার করা হয়েছে। আমরা অফার করি:

PTFE বা গ্রাফাইট-অন্তরিত প্যাড পৃষ্ঠের সাথে ক্রায়োজেনিক স্লাইড প্লেট, একটি লোড-বেয়ারিং ইনসুলেশন ব্লকের সাথে বন্ধন যা সমর্থনকারী ইস্পাতে ঠান্ডা স্থানান্তরকে বাধা দেয়।

প্রি-সেট ঠান্ডা জুতা যা তাপীয় সংকোচনের জন্য ক্ষতিপূরণ দেয়, ইনস্টলেশনের সময় অনুমানকে বাদ দেয়।

ক্রায়োজেনিক পাম্প এবং কম্প্রেসারে অগ্রভাগের ওভারলোড রোধ করে সম্পূর্ণ ঠান্ডা চলাচলের পরিসর জুড়ে শূন্য-লোডের বৈচিত্র্য বজায় রাখতে কনস্ট্যান্ট স্প্রিং সমর্থন করে।

নিরোধক ইন্টিগ্রেশন যা বরফ এবং ঘনীভবন প্রতিরোধ করে

একটি ফাটল বাষ্প বাধা বা একটি সমর্থনে একটি ঠান্ডা দাগ বরফ গঠন, CUI (অন্তরনের অধীনে ক্ষয়) এবং শক্তি হ্রাস হতে পারে। আমাদের সমর্থনগুলি PIR (polyisocyanurate) এবং সেলুলার গ্লাস ইনসুলেশন সিস্টেম উভয়ের সাথে একীভূত করার জন্য ডিজাইন করা হয়েছে। একটি অবিচ্ছিন্ন বাষ্প বাধা পথ সহ লোড-ভারবহন নিরোধক বিভাগটি পাইপ জুতা এবং কাঠামোগত সমর্থনের মধ্যে সম্পূর্ণরূপে আবদ্ধ। আমরা আপনার পাইপওয়ার্ক ঠিকাদারের বেধ এবং জ্যাকেটিংয়ের বিশদগুলির সাথে মেলে সেকেন্ডারি ইনসুলেশনটিও প্রাক-কাট করতে পারি।

সম্পূর্ণ ট্রেসেবিলিটির জন্য পরীক্ষা এবং ডকুমেন্টেশন

আমরা অভ্যন্তরীণ লোড পরীক্ষা করি পরিবেষ্টিত এবং জটিল সমাবেশগুলির জন্য সিমুলেটেড ঠান্ডা পরিস্থিতিতে। তিয়ানশুনের একটি স্ট্যান্ডার্ড ক্রায়োজেনিক সাপোর্ট অর্ডারের মধ্যে রয়েছে:

EN 10204 টাইপ 3.1 নিম্ন-তাপমাত্রার প্রভাব রেকর্ড সহ উপাদান শংসাপত্র।

অন্তরণ বেধ এবং জুতা অফসেট জন্য মাত্রিক যাচাই প্রতিবেদন.

ওয়েল্ড পদ্ধতি যোগ্যতা রেকর্ড (WPAR) যখন কোন ঢালাই জড়িত হয়।

TÜV, BV, বা SGS দ্বারা ঐচ্ছিক তৃতীয় পক্ষের সাক্ষী পরীক্ষা।

অ্যাপ্লিকেশন

এলএনজি গ্রহণকারী টার্মিনাল এবং পিক শেভিং প্ল্যান্ট

ইথিলিন, প্রোপিলিন এবং তরল অ্যামোনিয়া সংরক্ষণ এবং পরিচালনা

শিল্প গ্যাস সুবিধা (LOX, LIN, LAR)

ক্রায়োজেনিক পাইপলাইন গ্যালারী এবং ট্যাংক সেকেন্ডারি কন্টেনমেন্ট এলাকা

বায়ু পৃথকীকরণ এবং হাইড্রোকার্বন প্রক্রিয়াকরণে ঠান্ডা বাক্স

আমাদের ক্রায়োজেনিক সহায়তাগুলি আজ মধ্যপ্রাচ্য, দক্ষিণ-পূর্ব এশিয়া এবং উত্তর আমেরিকার সমস্ত প্রকল্প জুড়ে পরিষেবাতে রয়েছে, সবচেয়ে চাহিদাপূর্ণ তাপীয় অবস্থার মধ্যে নির্ভরযোগ্যভাবে কাজ করে৷

তিয়ানশুন কেন?

আমরা একজন বিশেষজ্ঞ প্রস্তুতকারক, সাধারণ পরিবেশক নই। আমাদের ইঞ্জিনিয়ারিং টিম আপনার পাইপিং স্ট্রেস আইসোমেট্রিক্স নিতে পারে, প্রতিটি ঠান্ডা সমর্থন অবস্থান সনাক্ত করতে পারে এবং একটি অপ্টিমাইজড সমাবেশের প্রস্তাব করতে পারে যা ইনসুলেশন কার্যকারিতার সাথে আপস না করে উপাদান খরচ এবং ইনস্টলেশনের সময় উভয়ই হ্রাস করে। আমাদের ব্যবসার 70% এরও বেশি পুনরাবৃত্ত অর্ডার থেকে আসে - প্রতিটি চালানে অনুমানযোগ্য গুণমান সরবরাহ করার সরাসরি ফলাফল।

FAQ

প্রশ্ন: আপনার ক্রায়োজেনিক সমর্থনগুলি পরিচালনা করতে পারে এমন সর্বনিম্ন তাপমাত্রা কী?

উত্তর: -196°C (তরল নাইট্রোজেন তাপমাত্রা)। তরল হিলিয়াম পরিষেবার জন্য, আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।

প্রশ্ন: আপনি কি আমাদের বিদ্যমান পাইপ জুতা এবং নিরোধক বিবরণ মেলে?

উঃ হ্যাঁ। আমরা নিয়মিতভাবে ক্লায়েন্ট-নির্দিষ্ট অঙ্কন তৈরি করি, যার মধ্যে অ-মানক জুতার উচ্চতা, ক্ল্যাম্পিং শৈলী এবং নিরোধক বেধ রয়েছে।

প্রশ্ন: আপনি কি সমর্থনের অংশ হিসাবে নিরোধক উপাদান সরবরাহ করেন?

উত্তর: হ্যাঁ, আমরা পাইপের জুতার সাথে সম্পূর্ণরূপে বন্ধনযুক্ত লোড-বেয়ারিং ইনসুলেশন (পিআইআর, ফোম গ্লাস বা কাঠ) সরবরাহ করি। আশেপাশের সেকেন্ডারি ইনসুলেশন এবং ক্ল্যাডিং সাধারণত সাইট-প্রয়োগ করা হয়, তবে আমরা প্রি-ফেব্রিকেটেড ইনসুলেশন কিট সরবরাহ করতে পারি।

প্রশ্ন: আপনি কীভাবে চক্রীয় ঠান্ডা লোডের অধীনে নিরোধকের ফাটল রোধ করবেন?

উত্তর: লোড-বেয়ারিং ব্লকটি সর্বাধিক গণনা করা ভারবহন চাপের উপরে একটি সংকোচন শক্তি দিয়ে ডিজাইন করা হয়েছে। আমরা মাল্টি-লেয়ার ইনসুলেশনে জয়েন্টগুলিকে স্তম্ভিত করি এবং নমনীয় আঠালো সিস্টেম ব্যবহার করি যা ডিফারেনশিয়াল আন্দোলনকে মিটমাট করে।

প্রশ্ন: আপনার ক্রায়োজেনিক সমর্থনগুলি কোন মানগুলি মেনে চলে?

উত্তর: আমাদের ডিজাইনগুলি MSS SP-58, ASME B31.3 অধ্যায় VI (LNG এর জন্য), EN 13480, এবং সাম্প্রতিক GIIGNL নির্দেশিকা অনুসরণ করে৷ PED এর অধীনে CE চিহ্নিতকরণ যেখানে প্রযোজ্য সেখানে প্রদান করা যেতে পারে।

প্রশ্ন: আপনি কি জরুরী স্পেয়ারের জন্য সংক্ষিপ্ত ডেলিভারি সময় পরিচালনা করতে পারেন?

উঃ হ্যাঁ। আমরা সাধারণ ক্রায়োজেনিক স্লাইড প্লেট এবং বোল্ট কিটগুলির একটি স্টক রাখি। সম্পূর্ণরূপে গড়া সমাবেশগুলির জন্য, 7-10 দিনের মধ্যে এক্সপ্রেস উত্পাদন সম্ভব।
