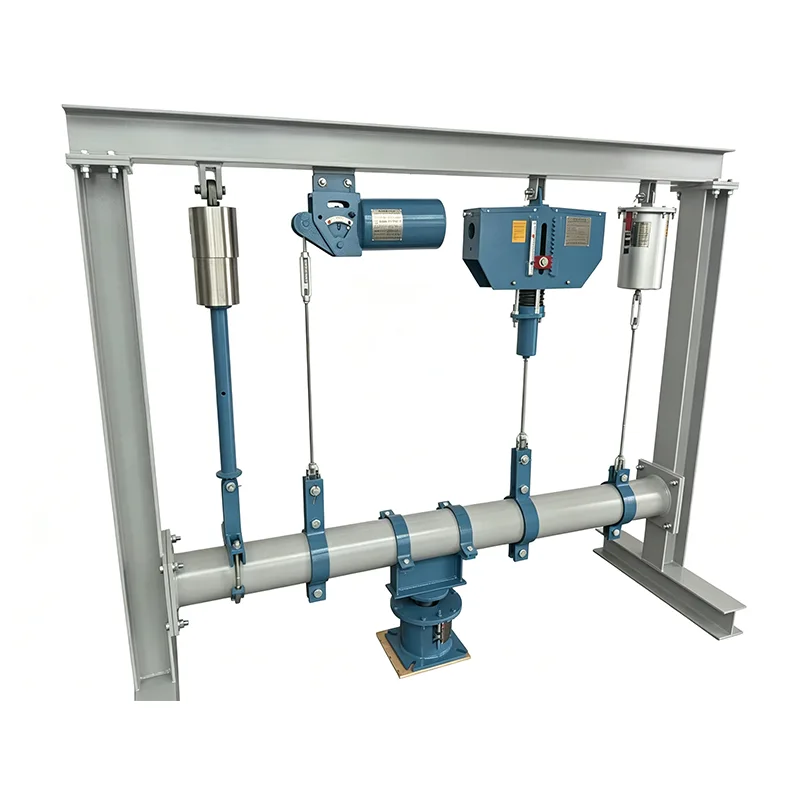

স্টিল বিমের জন্য গ্যালভানাইজড ডুয়াল পাইপ সমর্থন

প্রতিটি পাইপ সমর্থন একটি বহিরাগত খাদ হতে হবে না. বেশিরভাগ শিল্প সেটিংসে - পাইপ র্যাক, ইউটিলিটি করিডোর, কম্প্রেসার স্টেশন বা বাণিজ্যিক বয়লার রুম মনে করুন - আপনার আসলেই একটি সমর্থন প্রয়োজন যা দ্রুত চলে যায়, পিছলে না গিয়ে লোড ধরে রাখে এবং দুই বর্ষার পরে মরিচা ধরে না। ইস্পাত বিমের জন্য আমাদের গ্যালভানাইজড ডুয়াল পাইপ সমর্থন ঠিক সেই জায়গাটি দখল করে।

আমরা ইনস্টলেশন ঠিকাদারদের কাছ থেকে বারবার শোনার পরে এই সমর্থনগুলি তৈরি করা শুরু করেছি যে বিদ্যমান স্ট্রাকচারাল স্টিলের উপর ড্রিলিং বা ওয়েল্ডিং তাদের ধীর করছে এবং ক্ষয়কারী হটস্পট তৈরি করছে। 2012 সাল থেকে, আমরা সেই প্রত্যক্ষ ফিল্ড ইনপুটের উপর ভিত্তি করে ডিজাইনটি পরিমার্জিত করেছি, 45 টিরও বেশি দেশে এই হাজার হাজার ইউনিটকে প্রকল্পে প্রেরণ করেছি।

কি এই সমর্থন সাইটে ভিন্ন করে তোলে

কোন ঢালাই, কোন তুরপুন - সত্যিকারের ক্ল্যাম্প-অন ইনস্টলেশন

ইস্পাত বিমের জন্য গ্যালভানাইজড ডুয়াল পাইপ সমর্থন একটি শক্তিশালী যান্ত্রিক ক্ল্যাম্পিং প্রক্রিয়া ব্যবহার করে একটি আই-বিম বা এইচ-বিমের উপরের বা নীচের ফ্ল্যাঞ্জে সরাসরি সংযুক্ত করার জন্য ইঞ্জিনিয়ার করা হয়েছে। সাধারণত, এতে একজোড়া উচ্চ-শক্তির কার্বন ইস্পাত ক্ল্যাম্প প্লেট থাকে যার সাথে শক্ত সেট বোল্ট বা স্যাডল-এবং-ইউ-বোল্ট বিন্যাস থাকে, যা বিম প্রোফাইলের উপর নির্ভর করে। ক্ল্যাম্পটি বিমের ফ্ল্যাঞ্জের প্রস্থ এবং বেধের সাথে হুবহু মেলে, তাই যখন আপনার ক্রু এটিকে টর্ক করে, তখন তা তাপীয় বা কম্পনশীল লোডের অধীনে স্থানান্তরিত হয় না। কোন ফিল্ড ওয়েল্ডিং মানে রশ্মির বিদ্যমান আবরণ বা ফায়ারপ্রুফিং এর কোন ক্ষতি নয় এবং কোন গরম কাজ জিনিসগুলিকে ধীর করার অনুমতি দেয় না।

জেনুইন হট-ডিপ গ্যালভানাইজিং, শুধু জিঙ্ক স্প্রে নয়

প্রতিটি উপাদান – ডুয়েল পাইপ স্যাডল, ক্ল্যাম্প প্লেট, কানেক্টিং স্ট্রটস এবং সমস্ত হার্ডওয়্যার – প্রথমে তৈরি করা হয়, তারপর ISO 1461 অনুযায়ী হট-ডিপ গ্যালভানাইজিং বাথের মধ্যে সম্পূর্ণ নিমজ্জিত করা হয়। আমাদের স্ট্যান্ডার্ড বিভাগগুলির জন্য (সাধারণত 6 মিমি এবং মোটা), এটি একটি গড় জিঙ্ক বা 8 মিলিমিটার পুরু ধাতব µ5 মিলিমিটারের সাথে আরও বেশি পুরুত্ব প্রদান করে। বন্ডেড লোহা-দস্তা খাদ স্তর নীচে. আমরা এটির উপর রঙ করি না, এবং আমরা ইলেক্ট্রোপ্লেটেড ফিনিশের উপর নির্ভর করি না যা বোল্ট টর্কের নীচে ফ্লেক করতে পারে। গ্যালভানাইজ করার পরে, থ্রেডগুলি পরিষ্কার করা হয়, এবং অ্যাসেম্বলিগুলি ট্রায়াল-ফিট করা হয় গ্যারান্টি দেওয়ার জন্য যে সাইটের কর্মীরা কোনও বোল্টের সাথে লড়াই করবে না যা থ্রেড করবে না।

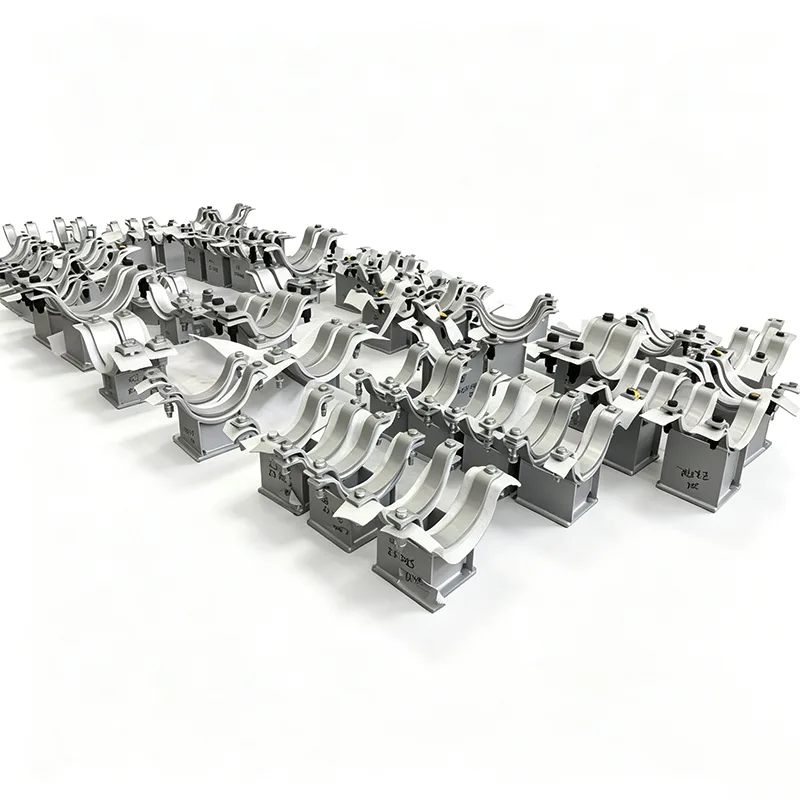

ডুয়াল পাইপ কনফিগারেশন যা আসলে কাজ করে

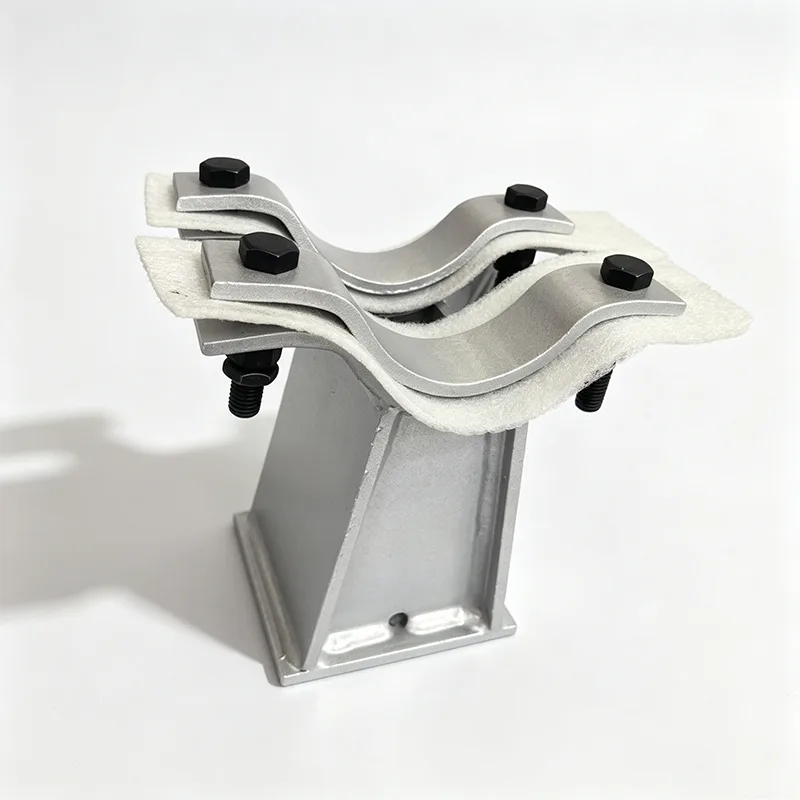

"দ্বৈত" অংশ মানে একটি সাপোর্ট বিম ক্ল্যাম্প দুটি পৃথক পাইপ স্যাডল বহন করে, পাশাপাশি বা স্তুপীকৃত। স্যাডলগুলি আপনার দুটি পাইপের ব্যাসের সাথে মেলে - প্রায়শই সরবরাহ এবং রিটার্ন লাইনের জন্য বিভিন্ন আকারের, উদাহরণস্বরূপ - এবং অন্তরণ, সম্প্রসারণ আন্দোলন এবং রেঞ্চ অ্যাক্সেসের জন্য যথেষ্ট ক্লিয়ারেন্স সহ ব্যবধানযুক্ত। আমরা স্যাডল ব্যাসার্ধটিকে চাপার পরিবর্তে মেশিন করি, যা একটি সামঞ্জস্যপূর্ণ পূর্ণ-সংযোগ বহনকারী পৃষ্ঠ দেয় এবং পাতলা-প্রাচীরের পাইপের স্থানীয় ডিম্বাকৃতি প্রতিরোধ করে। যেখানে তাপীয় চলাচল একটি উদ্বেগের বিষয়, আমরা আমাদের আরও জটিল সম্প্রসারণ সমর্থনগুলির মতো স্লাইডিং উপাদান বা PTFE প্যাডগুলিকে একীভূত করতে পারি।

উপাদান এবং জারা গল্প

আমরা প্রাথমিক কাঠামো S235JR বা S275JR স্ট্রাকচারাল কার্বন ইস্পাত (ASTM A36 বা A572 Gr. 50 এর সমতুল্য) থেকে তৈরি করি, যা সম্পূর্ণ EN 10204 3.1 ট্রেসেবিলিটি প্রদান করে এমন মিল থেকে পাওয়া যায়। বোল্টিংটি সাধারণত গ্রেড 8.8 কার্বন ইস্পাত হয়, এছাড়াও হট-ডিপ গ্যালভানাইজড, টর্কিংয়ের সময় গ্যালিং প্রতিরোধ করার জন্য থ্রেডগুলিতে একটি মোম বা অ্যান্টি-সিজ লেপ থাকে।

একটি পয়েন্ট যা আমাদের প্রায়শই জিজ্ঞাসা করা হয়: গ্যালভানাইজিং কি রাসায়নিক প্লান্টে বা উপকূলের কাছাকাছি বেঁচে থাকবে? হট-ডিপ গ্যালভানাইজড আবরণগুলির নথিভুক্ত পরিষেবা জীবন অনেক বায়ুমণ্ডলীয় পরিবেশে 30-50 বছর থাকে, এমনকি মাঝারি আক্রমনাত্মক শিল্প সেটিংসেও। আমরা প্রতি ব্যাচের জন্য আমাদের ইন-হাউস চৌম্বকীয় পরিমাপক থেকে দস্তা আবরণ ওজন শংসাপত্র এবং বেধ পরিমাপ প্রদান করতে পারি। যদি আপনার পরিবেশ আরও আক্রমনাত্মক হয়, তাহলে আমরা স্টেইনলেস স্টিলের স্যাডলে আপগ্রেড করার সুপারিশ করতে পারি - কিন্তু আমাদের প্রকল্পের অভিজ্ঞতা থেকে সৎ সত্য হল যে, স্ট্রাকচারাল স্টিলের বেশিরভাগ ইউটিলিটি পাইপিংয়ের জন্য, গ্যালভানাইজড হল সঠিক প্রযুক্তিগত পছন্দ এবং সবচেয়ে সাশ্রয়ী।

লোড এবং ইঞ্জিনিয়ারিং সমর্থন

একটি দ্বৈত পাইপ সমর্থন সহজ দেখায়, বীম ক্ল্যাম্পের সম্মিলিত লোডগুলি উল্লেখযোগ্য হতে পারে। আমরা এর জন্য প্রতিটি সমাবেশ যাচাই করি:

উভয় পাইপের উল্লম্ব মৃত ওজন, জল বা পণ্য পূর্ণ

তাপ সম্প্রসারণ, বায়ু, বা ছোট-বোর কম্পন থেকে পার্শ্বীয় খোঁচা

বোল্ট প্রিলোড এবং ঘর্ষণ সহগ উপর ভিত্তি করে বাতা স্লিপ প্রতিরোধের

স্যাডল স্ট্রটগুলিতে নমন চাপ এবং মরীচিতে স্থানীয় ফ্ল্যাঞ্জ নমন

স্ট্যান্ডার্ড ইউনিটগুলি 2 kN থেকে 60 kN প্রতি পাইপ স্যাডল পর্যন্ত উল্লম্ব লোডের জন্য রেট করা হয়, ইঞ্জিনিয়ারড অর্ডারে বৃহত্তর ক্ষমতা সহ। আপনি যখন আপনার পাইপ স্ট্রেস ডেটা আমাদের পাঠাবেন তখন আমরা একটি লোড রেটিং টেবিল বা একটি প্রকল্প-নির্দিষ্ট গণনা শীট প্রদান করব।

অ্যাপ্লিকেশন যেখানে এই সমর্থন তাদের রাখা উপার্জন

আমরা এই গ্যালভানাইজড দ্বৈত সমর্থনগুলি দেখতে পাই:

রাসায়নিক প্ল্যান্ট এবং শোধনাগারের উপরে-মাটির পাইপ র্যাক, যেখানে শত শত অভিন্ন বীম-মাউন্ট সমর্থন প্রয়োজন এবং ইনস্টলেশন গতি সরাসরি প্রকল্পের সময়সূচীকে প্রভাবিত করে

পাওয়ার প্ল্যান্ট বিওপি (প্ল্যান্টের ভারসাম্য) পাইপিং - সিডব্লিউ, ফায়ারওয়াটার, ইন্সট্রুমেন্ট এয়ার এবং অন্যান্য ইউটিলিটি লাইন যা কাঠামোগত ইস্পাত বরাবর চলে

বড় বাণিজ্যিক এইচভিএসি সিস্টেম, যেখানে হট-ডিপ গ্যালভানাইজিং একটি পরিষ্কার, শিল্প চেহারা প্রদান করে যা প্রায়শই উন্মুক্ত যান্ত্রিক কক্ষগুলির জন্য নির্দিষ্ট করা হয়

জল এবং বর্জ্য জল শোধনাগার, ঘরের ভিতরে এবং বাইরে, যেখানে একটি গ্যালভানাইজড সাপোর্ট আর্দ্রতা এবং মাঝে মাঝে রাসায়নিক ধোঁয়াকে পেইন্ট করা থেকে অনেক ভালোভাবে পরিচালনা করে

আমরা কীভাবে নিশ্চিত করি যে প্রতিটি লট সঠিক

আমাদের দোকান প্রক্রিয়া অন্তর্ভুক্ত:

ঢালাই গুণমান এবং মাত্রিক নির্ভুলতার জন্য সমস্ত গড়া অংশগুলির প্রাক-গ্যালভানাইজিং পরিদর্শন

প্রত্যয়িত সুবিধাগুলিতে হট-ডিপ গ্যালভানাইজিং, স্নানের রসায়ন এবং নিমজ্জনের সময় প্রতি লটে নিয়ন্ত্রিত

গ্যালভানাইজিং-পরবর্তী পরিদর্শন: অভিন্নতার জন্য চাক্ষুষ পরীক্ষা, কোন খালি দাগ বা অত্যধিক ড্রস অন্তর্ভুক্তি নেই; প্রতি অংশে একাধিক পয়েন্টে একটি ক্যালিব্রেটেড ডিজিটাল গেজ দিয়ে দস্তা বেধ পরিমাপ করা হয়

বোল্ট ফিট এবং স্যাডল প্রান্তিককরণ যাচাই করতে প্রতিটি ব্যাচ থেকে একটি নমুনার ট্রায়াল সমাবেশ

ট্রানজিটের সময় জিঙ্ক-অন-জিঙ্ক চ্যাফিং প্রতিরোধ করতে প্রতিরক্ষামূলক পৃথকীকরণ সহ প্যাকেজিং

সমস্ত QC রেকর্ড কম্পাইল করা হয় এবং চালানের সাথে সরবরাহ করা হয়, উপাদানের শংসাপত্র এবং সামঞ্জস্যের একটি ঘোষণা সহ।

কাস্টমাইজেশন হল আদর্শ অনুশীলন

আমাদের অভিজ্ঞতায়, খুব কম দ্বৈত পাইপ সমর্থন "শেল্ফের বাইরে" অর্ডার করা হয়েছে। আপনার এমন একটি ক্ল্যাম্পের প্রয়োজন হতে পারে যা আমরা স্টক করিনি এমন একটি বীমের ফ্ল্যাঞ্জ পুরুত্বের সাথে মানানসই, বা একটি স্যাডেল 6" এবং অন্যটি 2" বা বিদ্যমান নিরোধক পরিষ্কার করার জন্য একটি বর্ধিত উচ্চতা। আমাদের দল একটি মাত্রাযুক্ত স্কেচ বা একটি মরীচি এবং পাইপের সময়সূচী নিতে এবং এটিকে দিনের মধ্যে একটি গড়া অংশে পরিণত করতে অভ্যস্ত। একটি নতুন কনফিগারেশনের জন্য ইঞ্জিনিয়ারিং পর্যালোচনা এবং অঙ্কন পরিবর্তনের জন্য সাধারণত 2-3 কার্যদিবস লাগে।

FAQ

1. গ্যালভানাইজিং কি হট-ডিপ বা ইলেক্ট্রোপ্লেটেড, এবং আবরণটি কতটা পুরু?

আমরা ISO 1461-এ শুধুমাত্র হট-ডিপ গ্যালভানাইজিং ব্যবহার করি। তৈরির পর, পুরো সমাবেশটি গলিত জিঙ্কে নিমজ্জিত হয়, যা বিশুদ্ধ দস্তা দ্বারা আবৃত একটি ধাতব বন্ধনযুক্ত লোহা-দস্তা খাদ স্তর তৈরি করে। আমাদের স্ট্যান্ডার্ড উপাদান বেধের জন্য (≥6 মিমি), আপনি 85 µm বা তার চেয়ে বেশি আবরণের বেধ আশা করতে পারেন। এটি ইলেক্ট্রোপ্লেটিং থেকে একটি মৌলিকভাবে ভিন্ন প্রক্রিয়া, যা একটি পাতলা, বিশুদ্ধভাবে প্রসাধনী স্তর জমা করে যা অনেক কম জারা প্রতিরোধের প্রস্তাব দেয়। আমরা প্রতিটি ব্যাচে একাধিক পয়েন্টে লেপের বেধ পরিমাপ করি এবং পরিদর্শন প্রতিবেদনে মানগুলি রেকর্ড করি।

2. আপনি কিভাবে নিশ্চিত করবেন যে বিম ক্ল্যাম্প লোড বা কম্পনের অধীনে পিছলে যাবে না?

ক্ল্যাম্পটি এমনভাবে ডিজাইন করা হয়েছে যাতে সেট বোল্টে একটি নির্দিষ্ট টর্ক একটি অনুমানযোগ্য ক্ল্যাম্পিং বল তৈরি করে, যা আমরা একটি রক্ষণশীল ঘর্ষণ সহগ ব্যবহার করে স্লিপ প্রতিরোধে রূপান্তর করি (সাধারণত স্টিলের উপর গ্যালভানাইজড স্টিলের জন্য 0.3)। আমাদের লোড টেবিলগুলি রেট করা ক্ষমতা অর্জনের জন্য প্রয়োজনীয় টর্ক মান নির্দিষ্ট করে এবং আমরা প্রকৃত বীম বিভাগে শারীরিক লোড পরীক্ষার মাধ্যমে ক্ল্যাম্পের স্লিপ প্রতিরোধের যাচাই করি। সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, আমরা টর্ক চার্ট সরবরাহ করতে পারি এবং নিয়মিত রক্ষণাবেক্ষণের অংশ হিসাবে পর্যায়ক্রমিক পুনরায় টর্কিংয়ের সুপারিশ করতে পারি।

3. কি ধরনের ইস্পাত beams এই সমর্থন ফিট হতে পারে?

আমাদের স্ট্যান্ডার্ড ক্ল্যাম্প ডিজাইনে ইউরোপীয় IPE, HEA, HEB বিভাগ এবং আমেরিকান ওয়াইড-ফ্ল্যাঞ্জ (W) এবং S-শেপগুলিকে মিটমাট করে। আমরা প্রায় 100 মিমি থেকে 300 মিমি এবং 30 মিমি পর্যন্ত ফ্ল্যাঞ্জের পুরুত্বের ফ্ল্যাঞ্জ প্রস্থের জন্য ক্ল্যাম্প কিট স্টক করি। সেই পরিসরের বাইরে, আমরা কাস্টম ক্ল্যাম্প প্লেট তৈরি করি – আপনার বীম বিভাগের উপাধি আমাদের পাঠান এবং আমরা 2-3 কার্যদিবসের মধ্যে ক্ল্যাম্প ডিজাইন করব।

4. দুটি পাইপের কি ভিন্ন ব্যাস থাকতে পারে এবং কিভাবে ব্যবধান নির্ধারণ করা হয়?

একেবারে। আমরা প্রতিটি স্যাডলকে তার নির্দিষ্ট পাইপের বাইরের ব্যাসের সাথে মেলে, তাই একটি 6" প্রক্রিয়া লাইন এবং একটি 2" ইন্সট্রুমেন্ট এয়ার লাইন একই সমর্থন ভাগ করতে পারে। স্যাডল সেন্টার-টু-সেন্টার ব্যবধান আপনার সরবরাহকৃত মাত্রার উপর ভিত্তি করে ডিজাইন করা হয়েছে, যা অন্তরণ, তাপ সম্প্রসারণ এবং বোল্ট অ্যাক্সেসের জন্য পর্যাপ্ত ছাড়পত্রের অনুমতি দেয়। আপনি যদি ব্যবধান সম্পর্কে অনিশ্চিত হন, তাহলে আমাদের প্রকৌশলীরা আপনার সরবরাহ করা পাইপের স্পেসিফিকেশনের উপর ভিত্তি করে একটি ন্যূনতম ছাড়পত্রের প্রস্তাব করবেন।

5. রশ্মির উপর ক্ল্যাম্পিং কি এর পেইন্ট বা ফায়ারপ্রুফিংয়ের ক্ষতি করবে?

ক্ল্যাম্প স্থানীয়ভাবে উচ্চ যোগাযোগের চাপ প্রয়োগ করে, কিন্তু লোডটি ক্ল্যাম্প প্লেটের সম্পূর্ণ যোগাযোগ এলাকায় ছড়িয়ে পড়ে। আমরা সাধারণত সুপারিশ করি যে বিম আবরণ ইনস্টলেশনের আগে সম্পূর্ণরূপে নিরাময় করা হোক। নরম পেইন্টের সামান্য ইন্ডেন্টেশন সম্ভব কিন্তু মরীচির কাঠামোগত অখণ্ডতার সাথে আপস করে না। ফায়ারপ্রুফিংয়ের জন্য, ক্ল্যাম্পটি সরাসরি স্টিলের ফ্ল্যাঞ্জে বসার জন্য ডিজাইন করা হয়েছে, তাই যে কোনও ফায়ারপ্রুফিং উপাদান বন্ধ করা উচিত বা ক্ল্যাম্প এলাকার চারপাশে স্থানীয়ভাবে ছিনতাই করা উচিত - আমাদের অঙ্কন নোটগুলি এটি পরিষ্কার করবে।

6. আপনি কি লোড রেটিং গণনা প্রদান করেন, নাকি শুধুমাত্র একটি ক্যাটালগ ক্ষমতা?

আমরা দুটোই করতে পারি। আমাদের স্ট্যান্ডার্ড ক্যাটালগ সাধারণ মরীচি আকার এবং পাইপ সমন্বয়ের জন্য রক্ষণশীল রেটিং দেয়। প্রজেক্ট-নির্দিষ্ট কনফিগারেশনের জন্য, আমরা ক্ল্যাম্প স্লিপ রেজিস্ট্যান্স, বোল্ট টেনশন, স্যাডল বেন্ডিং স্ট্রেস এবং বিম ফ্ল্যাঞ্জ লোকাল বেন্ডিং চেকিং একটি সম্পূর্ণ গণনা চালাব। আমরা সাধারণত EPC এবং পরামর্শকারী প্রকৌশলীদের প্রদান করি এমন সাবমিট ডকুমেন্টেশনের অংশ হিসাবের শীট।

ক্ষেত্র থেকে একটি ব্যবহারিক নোট

আমরা বছরের পর বছর ধরে শিখেছি যে বড় পাইপ র্যাকে, একটি মসৃণ ইনস্টলেশন এবং একটি হতাশাজনক একটির মধ্যে পার্থক্য প্রায়শই ক্ল্যাম্পের সামঞ্জস্যযোগ্যতায় নেমে আসে। এই কারণেই আমাদের বীম ক্ল্যাম্পগুলি একটি ক্যাপটিভ বোল্ট ব্যবস্থাকে অন্তর্ভুক্ত করে – যখন আপনার ফিটার ওভারহেড কাজ করছে তখন কিছুই বিম থেকে পড়ে না। এটি একটি ছোট বিশদ, কিন্তু আপনি যখন এটিকে 500 সমর্থন দ্বারা গুণ করেন, তখন এটি সঞ্চিত শ্রমের প্রকৃত অর্থে পরিণত হয়। এই ধরণের প্রতিক্রিয়া আমরা পণ্যটিতে আবার তৈরি করি।

আপনার যদি একটি মরীচি বিভাগ, দুটি পাইপের আকার এবং একটি লোড থাকে, তাহলে আমাদের কাছে 24 ঘন্টার মধ্যে আপনার জন্য একটি উদ্ধৃতি এবং একটি ধারণা অঙ্কন প্রস্তুত থাকতে পারে। আমাদের ইয়াংঝো কারখানা পরিদর্শন করতে এবং গ্যালভানাইজিং গুণমান এবং সমাবেশ প্রক্রিয়াটি সরাসরি দেখতে আপনাকে স্বাগত জানাই - আমরা দেখেছি যে একবার একজন প্রকৌশলী আবরণের বেধ এবং ফিট-আপ সামঞ্জস্যতা দেখে, সিদ্ধান্ত নেওয়া সহজ হয়ে যায়।
