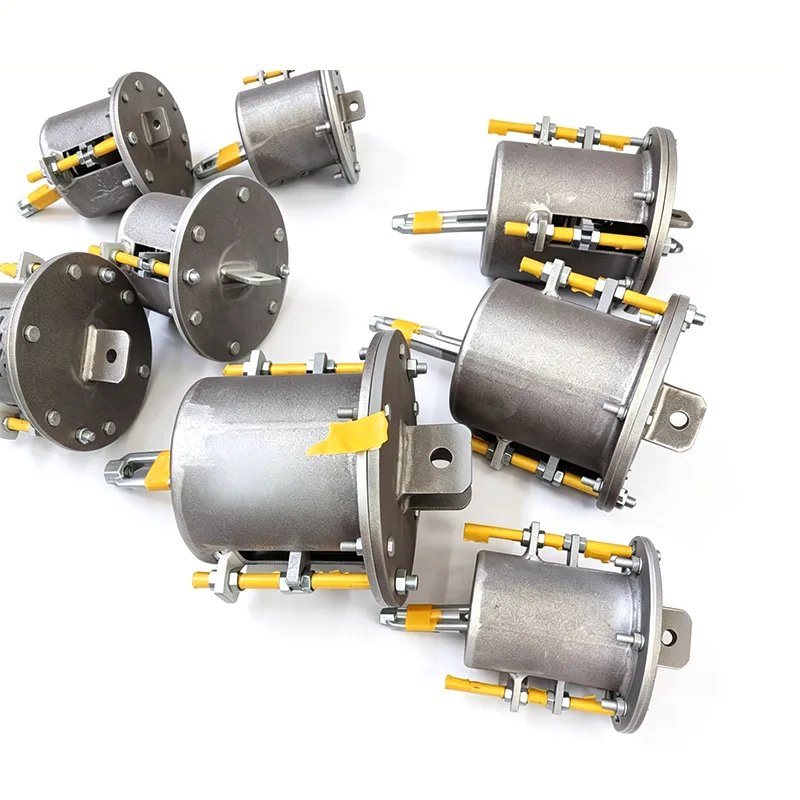

তেল ও গ্যাস শিল্পের জন্য বসন্ত হ্যাঙ্গার

তেল এবং গ্যাস প্রকল্পে, প্রক্রিয়া পাইপলাইন, দীর্ঘ-দূরত্বের ট্রান্সমিশন পাইপলাইন এবং ইউটিলিটি পাইপলাইনগুলি একাধিক কঠোর অবস্থার সম্মুখীন হয়: উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ মিডিয়া, ক্ষয়কারী উপাদান যেমন সালফার, উপকূলীয় উচ্চ-আর্দ্রতা লবণ স্প্রে পরিবেশ, সেইসাথে প্রচুর মৃত ওজন এবং বৃহৎ-ব্যাসের পাইপলাইনের তাপীয় প্রসারণ। যদি সমর্থন ব্যবস্থা শুধুমাত্র সাধারণ অনমনীয় স্থিরকরণের উপর নির্ভর করে, তবে এটি কেবল স্থানচ্যুতির জন্য ক্ষতিপূরণ দিতে ব্যর্থ হয় না বরং পাইপলাইনের বিকৃতিকে সরঞ্জামের অগ্রভাগে অতিরিক্ত লোডে রূপান্তরিত করে, ফুটো এবং ক্লান্তি ব্যর্থতার ঝুঁকি বাড়ায়।

এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।

চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।

পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

পাইপলাইন সমর্থন এবং হ্যাঙ্গার তৈরিতে 14 বছরের অভিজ্ঞতার উপর নির্ভর করে, Yangzhou Tianshun Pipeline Technology Co., Ltd. তেল ও গ্যাস শিল্পের জন্য পাইপলাইনের চাপ নিয়ন্ত্রণ করতে, গুরুত্বপূর্ণ সরঞ্জামের ইন্টারফেস রক্ষা করতে এবং সাইটের জটিল অবস্থার সাথে খাপ খাইয়ে নিতে কাস্টমাইজড স্প্রিং হ্যাঙ্গার সরবরাহ করে।

তেল এবং গ্যাস পাইপলাইন সমর্থন দ্বারা মোকাবেলা করা মূল চ্যালেঞ্জ

শোধনাগার, এলএনজি টার্মিনাল, গ্যাস প্রসেসিং প্ল্যান্ট এবং দীর্ঘ-দূরত্বের পাম্পিং স্টেশনগুলির পাইপলাইন সিস্টেমগুলির বিভিন্ন অপারেটিং শর্ত রয়েছে কিন্তু একই প্রয়োজনীয়তা ভাগ করে: পাইপলাইনের মৃত ওজন এবং তাপীয় স্থানচ্যুতি অবশ্যই নিরাপদ সীমার মধ্যে নিয়ন্ত্রণ করতে হবে। প্রক্রিয়া পাইপলাইনগুলি প্রায়শই 300°C এর উপরে কাজ করে, যখন ক্রায়োজেনিক LNG পাইপলাইনগুলি -162°C এর নিচে চলে, যা একটি একক সমর্থন সমাধান অপর্যাপ্ত করে তোলে।

অধিকন্তু, হাইড্রোজেন সালফাইডযুক্ত টক পরিবেশে সালফাইড স্ট্রেস ক্র্যাকিং (এসএসসি) প্রতিরোধের জন্য কাঠামোগত উপাদানগুলির প্রয়োজন হয় এবং অফশোর প্ল্যাটফর্ম এবং উপকূলীয় সুবিধাগুলি উচ্চ-গ্রেডের লবণ স্প্রে সুরক্ষার দাবি করে। ইঞ্জিনিয়ারিং অনুশীলনে, সমর্থন এবং হ্যাঙ্গারগুলিকে কেবলমাত্র অনুমানযোগ্য সমর্থন শক্তি সরবরাহ করতে হবে না তবে ইনস্টলেশনের সময় ভিত্তি বিচ্যুতিগুলিও মিটমাট করতে হবে এবং দীর্ঘমেয়াদী অপারেশন চলাকালীন ক্ষয় বা শিথিলতার কারণে ব্যর্থতা থেকে মুক্ত থাকতে হবে।

তেল এবং গ্যাস শিল্পের জন্য স্প্রিং হ্যাঙ্গারগুলির নকশা এবং কার্যকারিতা

তেল এবং গ্যাস শিল্পের জন্য স্প্রিং হ্যাঙ্গারগুলি পাইপলাইন স্ট্রেস বিশ্লেষণ রিপোর্টের উপর ভিত্তি করে এক থেকে এক কনফিগার করা হয়েছে, দুটি লোড প্রকারে উপলব্ধ: পরিবর্তনশীল স্প্রিং এবং ধ্রুবক বল বসন্ত। পরিবর্তনশীল স্প্রিং ইউনিটগুলি তাদের স্ট্রোক পরিসরের মধ্যে রৈখিক দৃঢ়তা সহ সমর্থন প্রদান করে, ছোট স্থানচ্যুতি সহ বিন্দুগুলির জন্য উপযুক্ত এবং বল বৈচিত্র সমর্থন করার জন্য কম সংবেদনশীলতা। কনস্ট্যান্ট ফোর্স ইউনিটগুলি পুরো স্ট্রোক জুড়ে 5% এর মধ্যে সাপোর্ট ফোর্স ভ্যারিয়েশন নিয়ন্ত্রণ করতে একটি প্রাথমিক এবং মাধ্যমিক স্প্রিং মেকানিজম ব্যবহার করে, যা তাদেরকে সরঞ্জামের অগ্রভাগ, স্ট্রিপার, রিবয়লার, কম্প্রেসার ইনলেট এবং আউটলেট এবং কঠোর অগ্রভাগ লোডের প্রয়োজনীয়তা সহ অন্যান্য অবস্থানের জন্য আদর্শ করে তোলে।

মিডিয়া এবং ইনস্টলেশন পরিবেশের উপর নির্ভর করে, বসন্ত উপাদানগুলি 60Si2Mn বা 50CrVA এর মতো অ্যালয় স্প্রিং স্টিল থেকে তৈরি করা হয়। সিলিন্ডার এবং কাঠামোগত উপাদানগুলি কার্বন ইস্পাত, তাপ-প্রতিরোধী ইস্পাত, ডুপ্লেক্স স্টেইনলেস স্টীল বা নিকেল-ভিত্তিক অ্যালয়েস থেকে তৈরি করা যেতে পারে, যাতে টক তেল এবং গ্যাস ক্ষেত্রের প্রয়োজনীয়তা মেটাতে NACE MR0175/ISO 15156 মেনে উপাদান চিকিত্সা করা হয়।

প্রতিরক্ষামূলক আবরণগুলির জন্য, অফশোর সুবিধাগুলি উচ্চ-আনুগত্য ইপোক্সি জিঙ্ক-সমৃদ্ধ প্রাইমার প্লাস পলিউরেথেন টপকোট সিস্টেম ব্যবহার করতে পারে, যখন উপকূলীয় পাইপলাইনগুলি সাধারণত লবণ স্প্রে এবং শিল্প বায়ুমণ্ডলে দীর্ঘমেয়াদী কার্যকারিতা নিশ্চিত করতে হট-ডিপ গ্যালভানাইজিং বা ড্যাক্রোমেট আবরণ ব্যবহার করে। পণ্যগুলি ASME B31.3, ASME B31.4 এবং MSS SP-58 সহ মানগুলি মেনে চলে৷ প্রতিটি হাউজিং একটি লোড-ডিসপ্লেসমেন্ট নেমপ্লেট এবং লকিং পিন দিয়ে সজ্জিত করা হয়েছে যাতে সহজে ঠান্ডা-রাজ্য ইনস্টলেশন এবং সাইটে যাচাইকরণ।

অন-সাইট নির্বাচন, ইনস্টলেশন এবং দীর্ঘমেয়াদী স্থিতিশীলতা

পাইপলাইন স্ট্রেস এনালাইসিস ডেটা পাওয়ার পর, আমাদের টেকনিক্যাল টিম তেল ও গ্যাস শিল্পের মডেলের জন্য স্প্রিং হ্যাঙ্গার এবং প্রতিটি সাপোর্ট পয়েন্টের জন্য স্প্রিং কনস্ট্যান্টের মিল করার পরামর্শ দেয়। বাছাই পর্বের সময়, বিশেষ মনোযোগ নকশা লোড, নকশা স্থানচ্যুতি, তাপমাত্রা এবং পরিবেশগত ক্ষয় গ্রেড প্রদান করা হয়, পাশাপাশি বসন্ত ওভারলোড বা দৃঢ়তা রোধ করার জন্য হাইড্রোস্ট্যাটিক পরীক্ষার পরিস্থিতিতে জল-ভরা পাইপলাইনের অতিরিক্ত ওজন বিবেচনা করা হয়।

ইনস্টলেশনের সময়, তেল এবং গ্যাস শিল্পের জন্য স্প্রিং হ্যাঙ্গারগুলি ভিত্তি উচ্চতার ত্রুটি এবং পাইপ প্রিফেব্রিকেশন বিচ্যুতিগুলি শোষণ করার জন্য একটি নির্দিষ্ট উল্লম্ব সমন্বয় পরিসীমা প্রদান করে। কনস্ট্যান্ট ফোর্স ইউনিটগুলি ভারী লোড অবস্থার মধ্যেও সুনির্দিষ্ট প্রান্তিককরণের জন্য ঐচ্ছিকভাবে স্ক্রু বা হাইড্রোলিক অক্জিলিয়ারী অ্যাডজাস্টমেন্ট ডিভাইস দিয়ে সজ্জিত হতে পারে। পাইপলাইন গরম হওয়ার পরে লকিং পিনটি সরানো হয় এবং হ্যাঙ্গারটি কোনও গরম কাজের প্রয়োজন ছাড়াই অপারেশনে প্রবেশ করে।

দীর্ঘমেয়াদী অপারেশন চলাকালীন, অ্যান্টি-রিলাক্সেশন স্প্রিং ডিজাইন এবং নিয়মিত পরিদর্শন পয়েন্টগুলি রক্ষণাবেক্ষণ দলগুলিকে সময়মত অস্বাভাবিকতা সনাক্ত করতে সহায়তা করে। 45 টিরও বেশি দেশে রপ্তানি করা আমাদের প্রকল্পগুলির মধ্যে, পরবর্তী সমর্থন এবং হ্যাঙ্গার অর্ডারগুলির 70% এর বেশি বিদ্যমান গ্রাহকদের কাছ থেকে আসে। এই পুনরাবৃত্ত ক্রয় ডেটা একটি নির্দিষ্ট পরিমাণে আমাদের পণ্যগুলির টেকসই নির্ভরযোগ্যতা প্রতিফলিত করে।

তেল এবং গ্যাস সুবিধার মধ্যে সাধারণ অ্যাপ্লিকেশন অবস্থান

ফ্লুইড ক্যাটালিটিক ক্র্যাকিং (FCC) এবং হাইড্রোপ্রসেসিং ইউনিট: উচ্চ-তাপমাত্রার প্রতিক্রিয়া তেল এবং গ্যাস পাইপলাইন এবং রিজেনারেটর ফ্লু গ্যাস পাইপলাইনগুলি কঠোর অগ্রভাগ লোড সীমা সহ অপারেশনের সময় বড় তাপীয় স্থানচ্যুতি অনুভব করে। ধ্রুবক বল বসন্ত হ্যাঙ্গার ব্যবহার কার্যকরভাবে চুল্লি এবং তৃতীয়-পর্যায়ের বিভাজকের মতো সরঞ্জামগুলিতে ইন্টারফেস বাহিনীকে নিয়ন্ত্রণ করে, ফ্ল্যাঞ্জ জয়েন্ট ফুটো প্রতিরোধ করে।

এলএনজি টার্মিনাল এবং ক্রায়োজেনিক সিস্টেম: ক্রায়োজেনিক পাইপলাইনগুলি আনলোডিং অস্ত্র এবং স্টোরেজ ট্যাঙ্কের মধ্যে, সেইসাথে রেফ্রিজারেন্ট সঞ্চালন পাইপলাইনগুলি চরম তাপমাত্রার পার্থক্যের সম্মুখীন হয়। স্প্রিং হ্যাঙ্গারগুলি ঠান্ডা প্রাক-কুলিং থেকে গভীর ক্রায়োজেনিক অপারেশন, সম্প্রসারণ জয়েন্টগুলি এবং ট্যাঙ্কের অগ্রভাগকে রক্ষা করার জন্য সমগ্র প্রক্রিয়া জুড়ে স্থিতিশীল সহায়তা প্রদানের জন্য ক্রায়োজেনিক-প্রতিরোধী উপকরণ গ্রহণ করে।

অপরিশোধিত তেল এবং পণ্যের দীর্ঘ-দূরত্বের পাইপলাইন: পাম্পিং স্টেশন এবং ভালভ এলাকার পাইপলাইনগুলিতে ইনলেট এবং আউটলেট পাইপলাইনগুলি ঋতু এবং পরিবহন মিডিয়ার সাথে তাপমাত্রার তারতম্য অনুভব করে। সীমা বন্ধনীর সাথে মিলিত পরিবর্তনশীল স্প্রিং হ্যাঙ্গারগুলি সঠিক পাইপলাইনের ঢাল বজায় রাখে, সাপোর্ট পয়েন্ট তুলে নেওয়ার কারণে কম্পন এবং জলের হাতুড়ির ঝুঁকি এড়ায়।

অফশোর প্ল্যাটফর্ম এবং FPSO: এই সুবিধাগুলিতে কমপ্যাক্ট স্পেস রয়েছে এবং রকিং মোশন থেকে অতিরিক্ত গতিশীল লোডের বিষয়। সীমা ফাংশন সহ ধ্রুবক ফোর্স স্প্রিং হ্যাঙ্গারগুলি তাপীয় স্থানচ্যুতির জন্য ক্ষতিপূরণ দেওয়ার জন্য ড্যাম্পারের সাথে ব্যবহার করা যেতে পারে যখন বাতাস এবং তরঙ্গের কারণে সৃষ্ট কম-ফ্রিকোয়েন্সি দোলাকে নিয়ন্ত্রণ করে, যৌথ ক্লান্তি ক্ষতি হ্রাস করে।

গুণমান ডকুমেন্টেশন এবং প্রযুক্তিগত সহায়তা

স্প্রিং ওয়্যার ইনকামিং পুনঃ-পরিদর্শন থেকে শুরু করে, আমাদের কারখানা প্রতিটি পর্যায়ে কঠোর মান নিয়ন্ত্রণ প্রয়োগ করে: তাপ সংখ্যা যাচাইকরণ, কঠোরতা এবং তাপ চিকিত্সার পরে মেটালোগ্রাফিক পরিদর্শন, সমাপ্ত পণ্য ফুল-স্ট্রোক কঠোরতা পরীক্ষা এবং আবরণ আনুগত্য পরীক্ষা। তেল ও গ্যাস শিল্পের জন্য স্প্রিং হ্যাঙ্গারগুলির প্রতিটি ব্যাচকে বৈদেশিক প্রকল্পের অডিট সমর্থন করার জন্য উপাদানের গুণমান শংসাপত্র, পরিদর্শন প্রতিবেদন, NACE সম্মতি বিবৃতি এবং ASME শংসাপত্র নথি সরবরাহ করা যেতে পারে।

আমাদের প্রযুক্তিগত দল বিশদ ইনস্টলেশন ম্যানুয়াল এবং কোল্ড-স্টেট অ্যাডজাস্টমেন্ট সুপারিশ সরবরাহ করতে পারে, এবং তৃতীয় পক্ষের সাক্ষ্য বা অন-সাইট তত্ত্বাবধানে সহযোগিতা করতে পারে।

আপনি যদি একটি নির্দিষ্ট তেল এবং গ্যাস প্রকল্পের জন্য তেল ও গ্যাস শিল্পের জন্য স্প্রিং হ্যাঙ্গার কনফিগার করতে চান, তাহলে অনুগ্রহ করে পাইপলাইন লেআউট অঙ্কন, স্ট্রেস গণনা প্রতিবেদন এবং সাইটের পরিবেশগত ডেটা সরবরাহ করুন। আমরা লোড-স্ট্রোক গণনা এবং প্রস্তাবিত ইনস্টলেশন উচ্চতা সহ একটি নির্বাচন প্রতিবেদন সরবরাহ করব, শুধুমাত্র আদর্শ মডেলগুলির একটি তালিকার পরিবর্তে, আপনার পাইপলাইন সমর্থন সিস্টেমের জীবনচক্র জুড়ে নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার সাথে সাথে আপনাকে সামগ্রিক খরচ নিয়ন্ত্রণ করতে সহায়তা করবে।
