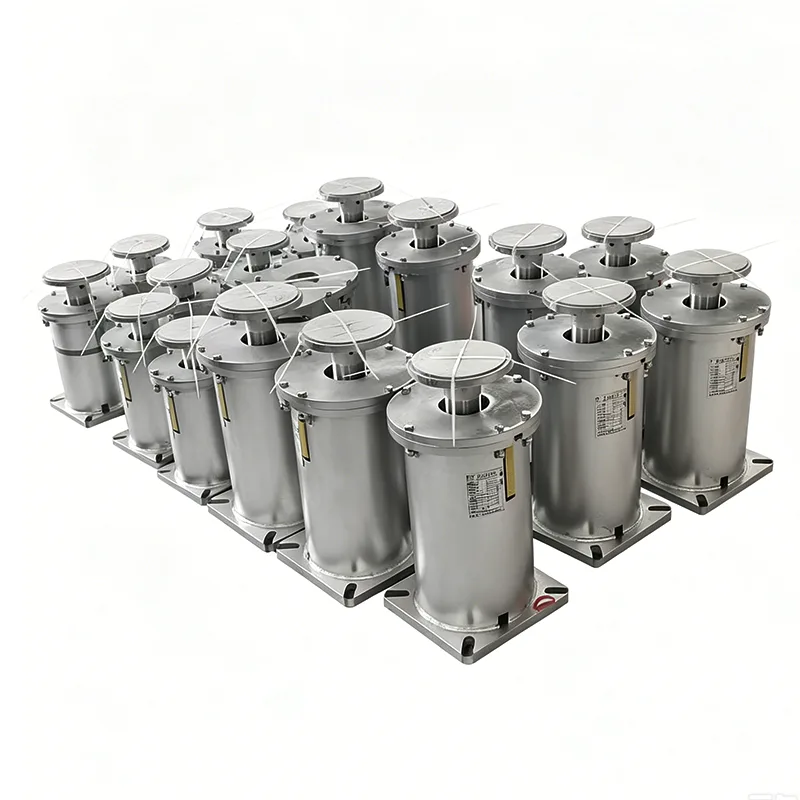

টাইপ এফ স্প্রিং হ্যাঙ্গার হল একটি স্ট্যান্ডার্ড সাসপেন্ডেড স্প্রিং সাপোর্ট যা ইয়াংঝো তিয়ানশুন পাইপলাইন দ্বারা 14 বছরের শিল্প অভিজ্ঞতার উপর ভিত্তি করে তৈরি করা হয়েছে এবং এটি গ্লোবাল ইন্ডাস্ট্রিয়াল পাইপলাইন ক্ষেত্রের সবচেয়ে বহুল ব্যবহৃত স্প্রিং হ্যাঙ্গার মডেলগুলির মধ্যে একটি। 2012 সালে এর উৎপাদন শুরু হওয়ার পর থেকে, আমরা 2 মিলিয়নেরও বেশি টাইপ এফ স্প্রিং হ্যাঙ্গার তৈরি করেছি, 45টি দেশ এবং অঞ্চলে রপ্তানি করেছি এবং বিশ্বব্যাপী 300 টিরও বেশি বড় আকারের শিল্প প্রকল্পে পরিবেশন করেছি। এই মডেলটি আন্তর্জাতিকভাবে স্বীকৃত মানগুলির সাথে সম্পূর্ণ সম্মতিতে ডিজাইন করা হয়েছে এবং প্রধান বৈশ্বিক নির্মাতাদের থেকে একই মডেলের পণ্যগুলির সাথে 100% বিনিময়যোগ্যতা অর্জন করে।
এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।
চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।
পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।
একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।
এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।
এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।
টাইপ এফ স্প্রিং হ্যাঙ্গার কঠোরভাবে নিম্নোক্ত আন্তর্জাতিক মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে যাতে এর বিশ্বব্যাপী বহুমুখিতা এবং সামঞ্জস্যতা নিশ্চিত করা যায়:
▶ ANSI/HG 20644-1998 পরিবর্তনশীল স্প্রিং সাপোর্ট এবং হ্যাঙ্গার
▶ GB/T 17116.1-2018 পাইপ সাপোর্ট এবং হ্যাঙ্গার - পার্ট 1: টেকনিক্যাল স্পেসিফিকেশন
▶ ASME B31.3 প্রসেস পাইপিং
▶ DIN 2545 পাইপ স্প্রিং হ্যাঙ্গার
▶ API RP 551 পাইপ সাপোর্ট এবং হ্যাঙ্গার ডিজাইন এবং ইনস্টলেশন
সমস্ত পণ্য ISO 9001:2015 মান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন পাস করেছে, এবং CE এবং API-এর মতো তৃতীয় পক্ষের সার্টিফিকেশন নথি অনুরোধের ভিত্তিতে প্রদান করা যেতে পারে।
টাইপ এফ স্প্রিং হ্যাঙ্গার একটি উপরের সাসপেন্ডেড স্ট্রাকচার ডিজাইন গ্রহণ করে, যা উপরের লিফটিং লগের মাধ্যমে বিল্ডিং স্ট্রাকচারের সাথে এবং নীচের সাসপেনশন রডের মাধ্যমে পাইপলাইনের সাথে সংযুক্ত থাকে। যখন পাইপলাইনটি উল্লম্ব তাপীয় স্থানচ্যুতির মধ্য দিয়ে যায়, তখন বসন্তটি প্রসারিত হয় এবং সেই অনুযায়ী সংকুচিত হয়, স্বয়ংক্রিয়ভাবে সমর্থনকারী শক্তিকে সামঞ্জস্য করে এবং চাপের ঘনত্ব এড়াতে কাঠামোতে পাইপলাইনের লোডকে অভিন্নভাবে প্রেরণ করে।
▶ উপরের হাউজিং: Q345B স্টিল প্লেট থেকে স্ট্যাম্প করা
▶ নলাকার হেলিকাল স্প্রিং: 60Si2MnA অ্যালয় স্প্রিং স্টিল থেকে তৈরি
▶ লোড ইন্ডিকেটর প্লেট: লোড এবং ডিসপ্লেসমেন্ট স্কেল দিয়ে স্পষ্টভাবে চিহ্নিত
▶ অ্যাডজাস্টিং স্ক্রু রড: অন-সাইট লোড অ্যাডজাস্টমেন্টের জন্য M16-M36 স্পেসিফিকেশনে উপলব্ধ
▶ উপর এবং নিম্ন সংযোগের লগস: উচ্চ শক্তির জন্য ফোরজিং প্রক্রিয়ার মাধ্যমে তৈরি
▶ লক বাদাম: ডুয়াল বাদাম অ্যান্টি-লুজিং ডিজাইন
|
মডেল |
লোড রেঞ্জ (kN) |
বিচ্যুতি (মিমি) |
বসন্তের দৃঢ়তা (N/mm) |
সমন্বয় পরিসীমা (মিমি) |
|
F-05 |
0.1-0.5 |
50 |
10 |
±25 |
|
F-10 |
0.5-1.0 |
50 |
20 |
±25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
±50 |
|
F-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16.0-20.0 |
200 |
100 |
±100 |
|
কর্মক্ষমতা সূচক |
জাতীয় মান প্রয়োজনীয়তা |
তিয়ানশুন টাইপ এফ স্প্রিং হ্যাঙ্গার মাপা মান |
|
লোড ত্রুটি |
≤±10% |
≤±5% |
|
বসন্ত স্থায়ী বিকৃতি |
≤0.5% |
≤0.2% |
|
ক্লান্তি জীবন |
≥50,000 চক্র |
≥100,000 চক্র |
|
পৃষ্ঠ আবরণ বেধ |
≥60μm |
≥120μm |
|
জোড় যুগ্ম শক্তি |
বেস মেটালের চেয়ে কম নয় |
বেস মেটাল শক্তির 110% |
উপরের তথ্যগুলি কোম্পানির পরীক্ষাগারের 100% সম্পূর্ণ পরিদর্শন রেকর্ড থেকে। চালানের আগে প্রতিটি পণ্য কঠোর লোড পরীক্ষা এবং স্থানচ্যুতি ক্রমাঙ্কনের মধ্য দিয়ে যায়।
পাওয়ার প্লান্টে বাষ্প-জলের পাইপলাইন সিস্টেম
পেট্রোকেমিক্যাল শিল্পে পাইপলাইন প্রক্রিয়াকরণ
শহুরে কেন্দ্রীয় গরম পাইপ নেটওয়ার্ক
প্রাকৃতিক গ্যাস ট্রান্সমিশন পাইপলাইন
ফার্মাসিউটিক্যাল এবং খাদ্য প্রক্রিয়াকরণ পাইপলাইন
সাধারণ শিল্প কারখানা পাইপলাইন
একক লুগ সাসপেনশন: একক পাইপলাইনের জন্য উপযুক্ত
ডাবল লগ সাসপেনশন: ভারী-লোড পাইপলাইনের জন্য উপযুক্ত
সমান্তরাল ইনস্টলেশন: অতি-ভারী-লোড পাইপলাইনগুলির জন্য উপযুক্ত
আমরা প্রতিটি প্রকার এফ স্প্রিং হ্যাঙ্গারের স্থিতিশীল গুণমান নিশ্চিত করতে কাঁচামাল থেকে সমাপ্ত পণ্য পর্যন্ত একটি সম্পূর্ণ-প্রসেস ট্রেসেবিলিটি সিস্টেম প্রতিষ্ঠা করেছি:
▶ কাঁচা মাল নিয়ন্ত্রণ: সমস্ত ইস্পাত নেতৃস্থানীয় ইস্পাত মিল যেমন বাওস্টিল এবং আঙ্গাং থেকে পাওয়া যায়। উপকরণের প্রতিটি ব্যাচ মূল উপাদান শংসাপত্রের সাথে থাকে এবং বর্ণালী বিশ্লেষণ যাচাইয়ের মধ্য দিয়ে যায়।
▶ স্প্রিং ম্যানুফ্যাকচারিং: জার্মান আমদানিকৃত CNC স্প্রিং মেশিন ব্যবহার করে কয়েল করা হয় এবং অভ্যন্তরীণ চাপ সম্পূর্ণরূপে দূর করার জন্য তিনটি তাপ চিকিত্সা প্রক্রিয়ার অধীন।
▶ ঢালাই প্রক্রিয়া: কার্বন ডাই অক্সাইড গ্যাস ঢালাই ঢালাই গ্রহণ করে। সমস্ত ঢালাই 100% ভিজ্যুয়াল পরিদর্শন এবং নমুনা অ-ধ্বংসাত্মক পরীক্ষার মধ্য দিয়ে যায়।
▶ সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং ডিরাস্টিং → ইপোক্সি জিঙ্ক সমৃদ্ধ প্রাইমার → পলিউরেথেন টপকোট, মোট আবরণ বেধ ≥120μm সহ তিনটি প্রক্রিয়া।
▶ সমাপ্ত পণ্য পরিদর্শন: প্রতিটি পণ্য সম্পূর্ণ-স্ট্রোক লোড পরীক্ষার মধ্য দিয়ে যায় এবং সম্পূর্ণ মানের সার্টিফিকেশন নথি জারি করা হয়।
▶ দ্রুত ডেলিভারি: স্ট্যান্ডার্ড মডেলগুলি স্টকে আছে এবং 72 ঘন্টার মধ্যে পাঠানো যাবে।
▶ নির্বাচন সমর্থন: বিনামূল্যে পাইপলাইন স্ট্রেস বিশ্লেষণ এবং সমর্থন/হ্যাঙ্গার নির্বাচন গণনা প্রদান করা হয়।
▶ কাস্টমাইজেশন পরিষেবা: সংযোগের মাত্রা এবং পৃষ্ঠ চিকিত্সা পদ্ধতি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে।
▶ অন-সাইট পরিষেবা: ইনস্টলেশন এবং কমিশনিং গাইড করার জন্য পেশাদার ইঞ্জিনিয়ারদের পাঠানো হয়।
▶ ওয়ারেন্টি পরিষেবা: 12-মাসের ওয়ারেন্টি সময়সীমার মধ্যে বিনামূল্যে মেরামত বা ত্রুটিপূর্ণ পণ্য প্রতিস্থাপন সহ।
টাইপ F স্প্রিং হ্যাঙ্গার সম্পর্কে আরও প্রযুক্তিগত বিবরণের জন্য বা একটি উদ্ধৃতি পেতে, অনুগ্রহ করে আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
প্রশ্ন: টাইপ এফ স্প্রিং হ্যাঙ্গার কি অন্য নির্মাতাদের একই মডেলের পণ্যগুলির সাথে বিনিময় করা যেতে পারে?
উঃ হ্যাঁ। আমাদের পণ্য কঠোরভাবে ডিজাইন এবং আন্তর্জাতিক মান অনুযায়ী নির্মিত হয়. ইনস্টলেশন মাত্রা এবং কর্মক্ষমতা পরামিতি প্রধান বিশ্ব প্রস্তুতকারকদের থেকে একই মডেল পণ্যগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, এবং সরাসরি ব্যবহারের জন্য প্রতিস্থাপিত করা যেতে পারে।
প্রশ্ন: এই পণ্যের সর্বোচ্চ অপারেটিং তাপমাত্রা কি?
উত্তর: স্ট্যান্ডার্ড পণ্যের অপারেটিং তাপমাত্রা পরিসীমা -20℃ থেকে +450℃। উচ্চ-তাপমাত্রা অবস্থার জন্য 450 ℃ ছাড়িয়ে, আমরা উচ্চ-তাপমাত্রা প্রতিরোধী বসন্ত ইস্পাত ব্যবহার করে বিশেষ মডেল সরবরাহ করতে পারি।
প্রশ্ন: আপনি কি হট-ডিপ গ্যালভানাইজিং পৃষ্ঠের চিকিত্সা সরবরাহ করতে পারেন?
উঃ হ্যাঁ। স্ট্যান্ডার্ড পেইন্ট লেপ ছাড়াও, আমরা বিভিন্ন ক্ষয়কারী পরিবেশের সাথে খাপ খাইয়ে নিতে হট-ডিপ গ্যালভানাইজিং এবং পাউডার লেপের মতো বিভিন্ন পৃষ্ঠ চিকিত্সা পদ্ধতিও সরবরাহ করি।
