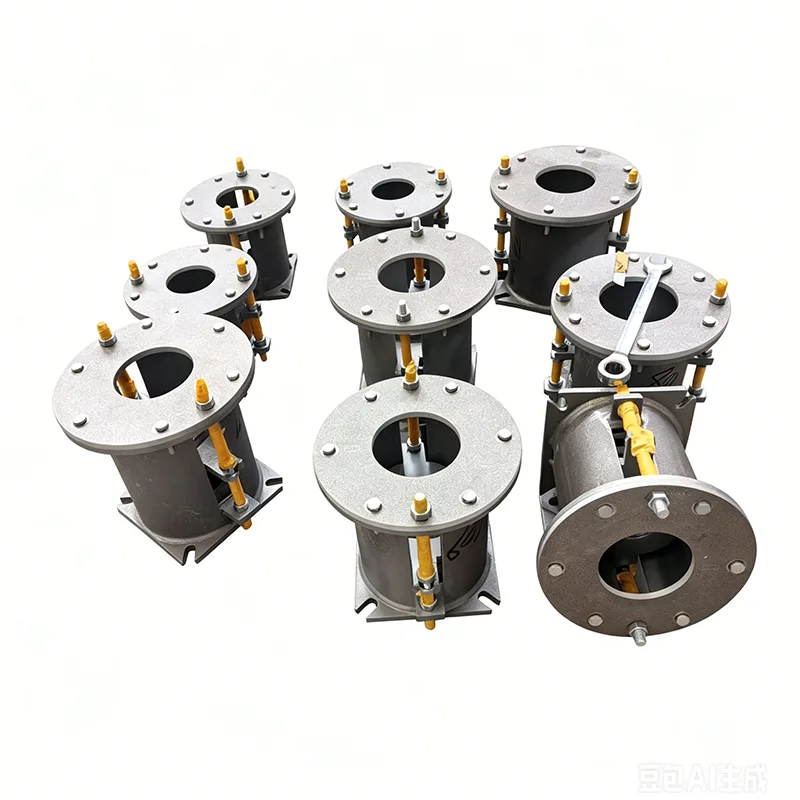

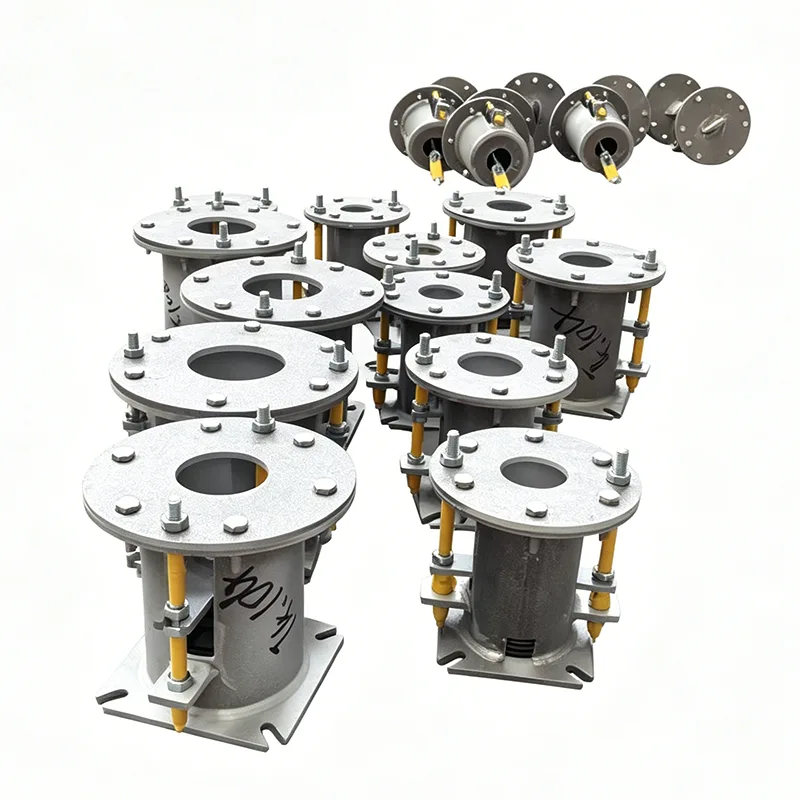

পাওয়ার প্ল্যান্ট বসন্ত সমর্থন

পাওয়ার প্ল্যান্টে, প্রধান বাষ্প পাইপলাইন, উচ্চ-তাপমাত্রা পুনরায় গরম করা বাষ্প পাইপলাইন এবং অন্যান্য অনুরূপ সিস্টেমগুলি ক্রমাগত উচ্চ তাপমাত্রা এবং উচ্চ চাপের পরিস্থিতিতে মিডিয়া পরিবহন করে, যখন কয়েক মিলিমিটার থেকে দশ মিলিমিটার পর্যন্ত তাপীয় সম্প্রসারণ হয়। অনমনীয় স্থিরকরণ এই স্থানচ্যুতিগুলিকে অতিরিক্ত থ্রাস্ট ফোর্সে রূপান্তরিত করে যা বয়লার হেডার এবং টারবাইন ইন্টারফেসে প্রেরণ করা হয়, ওয়েল্ড জয়েন্ট, ফ্ল্যাঞ্জ এবং সরঞ্জামের কেসিংয়ের উপর চাপ বাড়ায়।

Yangzhou Tianshun Pipeline Technology Co., Ltd. দ্বারা এই অপারেটিং অবস্থার জন্য বিশেষভাবে তৈরি করা হয়েছে, পাওয়ার প্ল্যান্ট স্প্রিং সাপোর্ট ইলাস্টিক লোডিংয়ের মাধ্যমে স্থানচ্যুতির জন্য ক্ষতিপূরণ দেয়, মানসম্মত সীমার মধ্যে পাইপলাইনের চাপ বজায় রাখে। এই নথিটি বাষ্প পাইপলাইন সিস্টেমের প্রকৃত প্রয়োজনীয়তার উপর ভিত্তি করে এই পণ্যটির নকশা দর্শন, অপারেশনাল পারফরম্যান্স এবং প্রকৌশল সহায়তা পদ্ধতির ব্যাখ্যা করে।

স্টিম পাইপলাইন স্ট্রেস কন্ট্রোলে ইলাস্টিক সাপোর্টের জন্য প্রয়োজনীয়তা

স্টিম পাইপলাইন ডিজাইন সাধারণত ASME B31.1 এর মতো কোড অনুসরণ করে, যার জন্য পাইপ সাপোর্ট/হ্যাঙ্গার প্রয়োজন তাপীয় স্থানচ্যুতিতে বাধা না দিয়ে পাইপলাইনের ডেড ওয়েট এবং মিডিয়া ওয়েট উভয়ই বহন করতে। যদি সমর্থন শক্তি স্থানচ্যুতির সাথে অত্যধিক পরিবর্তিত হয়, স্থানীয় পাইপিং সিস্টেমের চাপ অনুমোদিত মান অতিক্রম করতে পারে, সাইটের সামঞ্জস্য বা এমনকি পুনরায় কাজ করতে বাধ্য করতে পারে।

তদ্ব্যতীত, টারবাইন এবং বয়লার ইন্টারফেসগুলিতে সাধারণত বাহিনী এবং মুহুর্তগুলির জন্য খুব কঠোর অনুমোদিত সীমা থাকে। অনুপযুক্ত সমর্থন সমাধানগুলি প্রধান সরঞ্জাম ইন্টারফেসের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে ছোট করতে পারে। সাইটের বিচ্যুতি মিটমাট করার জন্য পর্যাপ্ত সামঞ্জস্য মার্জিন অফার করার সময়, নির্দিষ্ট স্ট্রোকের মধ্যে স্থিতিশীল এবং অনুমানযোগ্য সহায়তা বাহিনী সরবরাহ করার জন্য সমর্থন/হ্যাঙ্গার পণ্যগুলির প্রয়োজন।

পাওয়ার প্ল্যান্ট স্প্রিং কীভাবে এই প্রয়োজনীয়তাগুলিকে সমর্থন করে

পাওয়ার প্ল্যান্ট স্প্রিং সাপোর্ট দুটি কনফিগারেশনে পাওয়া যায়: পরিবর্তনশীল স্প্রিং এবং কনস্ট্যান্ট ফোর্স স্প্রিং, পাইপলাইন স্ট্রেস বিশ্লেষণের ফলাফলের ভিত্তিতে নির্বাচিত। পরিবর্তনশীল স্প্রিং ইউনিটগুলি রৈখিক দৃঢ়তার সাথে লোড বহন করে, যখন ধ্রুবক শক্তি ইউনিটগুলি পুরো কার্যক্ষম স্ট্রোক জুড়ে 5% এর মধ্যে সমর্থন শক্তির বৈচিত্র্যের হার নিয়ন্ত্রণ করতে প্রাথমিক এবং মাধ্যমিক স্প্রিং প্রক্রিয়া ব্যবহার করে, যা পাইপিং সিস্টেমকে ঠান্ডা অবস্থা থেকে গরম অবস্থায় প্রায় ধ্রুবক সহায়তা প্রদান করে।

স্প্রিং উপাদানগুলি 60Si2Mn এবং 50CrVA সহ অ্যালয় স্প্রিং স্টিল থেকে তৈরি করা হয়। কাঠামোগত উপাদানগুলি কার্বন ইস্পাত, তাপ-প্রতিরোধী ইস্পাত বা স্টেইনলেস স্টিল থেকে তৈরি করা যেতে পারে। সামগ্রিক তাপমাত্রা প্রয়োগের পরিসর -196°C থেকে +650°C, কম-তাপমাত্রা ওয়ার্ম-আপ থেকে ফুল-লোড অপারেশন পর্যন্ত বাষ্প পাইপলাইনের সমস্ত তাপীয় অবস্থার সাথে মিলে যায়।

প্রতিটি পাওয়ার প্ল্যান্ট স্প্রিং সাপোর্ট শিপমেন্টের আগে কঠোরতা বক্ররেখা রেকর্ডিং সহ ফুল-স্ট্রোক কম্প্রেশন পরীক্ষার মধ্য দিয়ে যায়। হাউজিং একটি লোড-ডিসপ্লেসমেন্ট নেমপ্লেট এবং ইনস্টলেশন লকিং ডিভাইস দিয়ে সজ্জিত। অন-সাইট ইনস্টলেশনের জন্য শুধুমাত্র কোল্ড-স্টেট মাউন্ট করা প্রয়োজন; পাইপলাইনের তাপমাত্রা বেড়ে যাওয়ার পরে কেবল লকিং পিনটি সরিয়ে ফেলুন এবং সাপোর্ট/হ্যাঙ্গারটি অন-সাইট ওয়েল্ডিং বা জটিল সমন্বয় ছাড়াই কার্যকরী অবস্থায় প্রবেশ করে।

অন-সাইট ইনস্টলেশন এবং দীর্ঘমেয়াদী অপারেশনাল কর্মক্ষমতা

স্টিম পাইপলাইন ইন্সটলেশনের সময় ফাউন্ডেশন এলিভেশন এবং পাইপ সেকশন কাটাতে ক্রমবর্ধমান ত্রুটি অনিবার্য। পাওয়ার প্ল্যান্ট স্প্রিং সাপোর্টস দ্বারা প্রদত্ত উচ্চতা ফাইন-টিউনিং রেঞ্জ এই বিচ্যুতিগুলিকে শোষণ করে, অনমনীয় বাঁধন প্রতিরোধ করে। কনস্ট্যান্ট ফোর্স স্প্রিং ইউনিটগুলি সাধারণত স্ক্রু বা হাইড্রোলিক অক্জিলিয়ারি অ্যাডজাস্টমেন্ট মেকানিজম দিয়ে সজ্জিত থাকে, এমনকি বড়-ব্যাসের ভারী-শুল্ক পাইপলাইনে একক-ব্যক্তি অপারেশন সক্ষম করে।

দীর্ঘমেয়াদী অপারেশন চলাকালীন, অ্যান্টি-রিলাক্সেশন স্প্রিং ডিজাইন এবং পৃষ্ঠের চিকিত্সা (হট-ডিপ গ্যালভানাইজিং বা ড্যাক্রোমেট আবরণ) স্থিতিশীল সমর্থন কার্যকারিতা বজায় রাখে। একাধিক বিদেশী পাওয়ার প্ল্যান্ট প্রকল্পে, পরবর্তী সমর্থন/হ্যাঙ্গার অর্ডারগুলির 70% এর বেশি বর্তমান গ্রাহকদের কাছ থেকে আসে। এই উচ্চ পুনরাবৃত্তি ক্রয় হার পরোক্ষভাবে আমাদের পণ্যের দীর্ঘমেয়াদী কর্মক্ষমতা যাচাই করে।

সাধারণ ইনস্টলেশন অবস্থান এবং ফাংশন

বয়লার এলাকায়, পাওয়ার প্ল্যান্ট স্প্রিং সাপোর্টগুলি প্রধান বাষ্প নালী, সুপারহিটার আউটলেট পাইপলাইন এবং পুনরায় গরম করা বাষ্প পাইপলাইনের উল্লম্ব এবং অনুভূমিক অংশে ইনস্টল করা হয়। তারা ঊর্ধ্বগামী তাপীয় সম্প্রসারণ শোষণ করে, হেডার অগ্রভাগ সংযোগে অত্যধিক চাপ প্রতিরোধ করে।

টারবাইনের কাছাকাছি, প্রধান স্টিম ভালভ এবং গভর্নিং ভালভের কাছাকাছি উচ্চ-তাপমাত্রার স্টিম পাইপলাইন বিভাগে স্প্রিং সাপোর্ট/হ্যাঙ্গারগুলি উপাদান শক্তি এবং মুহূর্তগুলিকে হ্রাস করে, শ্যাফ্ট সারিবদ্ধতা বজায় রাখতে সহায়তা করে। যদিও ফিডওয়াটার এবং অ্যাটেম্পারেশন ওয়াটার পাইপলাইন কম তাপমাত্রায় কাজ করে, তবুও তারা উল্লেখযোগ্য স্টার্ট-স্টপ তাপমাত্রার পার্থক্য অনুভব করে। ইলাস্টিক সমর্থন পাইপলাইনের ঢাল বজায় রাখে এবং গহ্বরের ঝুঁকি কমায়।

এই অ্যাপ্লিকেশনগুলিতে, সমর্থন/হ্যাঙ্গারগুলি প্রায়শই ড্যাম্পার, সীমা বন্ধনী এবং অন্যান্য উপাদানগুলির সাথে মিলিত হয় যাতে একটি সম্পূর্ণ পাইপিং সিস্টেম নমনীয় সংযম সমাধান তৈরি করা হয়।

প্রকল্প প্রযুক্তিগত সহায়তা এবং পণ্য গ্রহণযোগ্যতা

নির্বাচনের পর্যায় থেকে শুরু করে, আমাদের প্রযুক্তিগত দল পাইপিং সিস্টেম স্ট্রেস বিশ্লেষণ রিপোর্ট পায়, প্রতিটি সমর্থন পয়েন্টের জন্য ডিজাইন লোড এবং স্থানচ্যুতি গণনা করে, উপযুক্ত পাওয়ার প্ল্যান্ট স্প্রিং সাপোর্ট প্রকার এবং স্প্রিং কনস্ট্যান্টের সুপারিশ করে এবং বিস্তারিত ইনস্টলেশন নির্দেশিকা প্রদান করে।

আমাদের কারখানা স্প্রিং ওয়্যার ইনকামিং পুনঃ-পরিদর্শন, তাপ চিকিত্সার পরে কঠোরতা পরীক্ষা থেকে শেষ পণ্যের কঠোরতা পরীক্ষা থেকে একটি সম্পূর্ণ মান নিয়ন্ত্রণ চেইন বজায় রাখে। প্রাসঙ্গিক প্রক্রিয়া রেকর্ড এবং উপাদান মানের নথিগুলি ASME এবং CE এর মতো মান অনুযায়ী সরবরাহ করা যেতে পারে। পারমাণবিক শক্তি প্রচলিত দ্বীপ এবং অন্যান্য উচ্চ-প্রয়োজনীয় প্রকল্পের জন্য, অতিরিক্ত সমর্থন ফাংশন যোগ্যতা পরীক্ষার রিপোর্ট এবং ট্রেসেবিলিটি নথি প্রদান করা যেতে পারে।

আপনার যদি বাষ্প পাইপলাইন সমর্থনের প্রয়োজনীয়তা থাকে, দয়া করে পাইপিং লেআউট অঙ্কন এবং স্ট্রেস ডেটা সরবরাহ করুন। আমরা জেনেরিক মডেল তালিকার পরিবর্তে একটি নির্দিষ্ট পাওয়ার প্ল্যান্ট স্প্রিং সাপোর্ট কনফিগারেশন সমাধান সরবরাহ করব। ইয়াংঝো তিয়ানশুনের 14 বছরের পাইপলাইন সাপোর্টিং অভিজ্ঞতা এবং বিশ্বব্যাপী 45টি দেশের প্রকল্প ডেটা ব্যবহার করে, আমরা আপনার স্টিম সিস্টেমের নিরাপত্তা নিশ্চিত করার সাথে সাথে সামগ্রিক সংগ্রহ এবং ইনস্টলেশন খরচ নিয়ন্ত্রণ করতে সাহায্য করতে পারি।
