তিয়ানশুন, শিল্প পাইপলাইন উপাদান, সরবরাহ একটি প্রস্তুতকারকMetal Bellows সম্প্রসারণ জয়েন্টতাপীয় সম্প্রসারণ, পাইপলাইন আন্দোলন শোষণ, এবং চাহিদা শিল্প অবস্থার অধীনে নির্ভরযোগ্য অপারেশন সমর্থন করার জন্য ডিজাইন করা সমাধান। উপযুক্ত বেলো উপাদান নির্বাচন করে, আন্দোলন কনফিগারেশন, এবং চাপ রেটিং, প্রকৌশলীরা অত্যধিক পাইপিং চাপ কমাতে, সংযুক্ত সরঞ্জাম রক্ষা করতে এবং শিল্প পাইপিং সিস্টেমের দীর্ঘমেয়াদী কর্মক্ষমতা উন্নত করতে পারে।
একটি মেটাল বেলোস এক্সপেনশন জয়েন্ট হল একটি নমনীয় পাইপিং উপাদান যা তাপমাত্রার ওঠানামা, যান্ত্রিক স্থানচ্যুতি এবং নির্বাচিত অপারেটিং লোডের কারণে সৃষ্ট মাত্রিক পরিবর্তনের জন্য ক্ষতিপূরণ দেয়। নকশার উপর নির্ভর করে এর ঢেউতোলা ধাতব বেলোগুলি অক্ষীয়, পার্শ্বীয় বা কৌণিক আন্দোলনকে মিটমাট করতে পারে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, জেলা গরম, জল চিকিত্সা এবং শিল্প উত্পাদন। সঠিক জয়েন্ট নির্বাচন করার জন্য অপারেটিং চাপ, তাপমাত্রা, তরল সামঞ্জস্য, চলাচলের প্রয়োজনীয়তা, ক্লান্তি জীবন এবং ইনস্টলেশন অবস্থার যত্নশীল মূল্যায়ন প্রয়োজন। এই নির্দেশিকাটি ব্যাখ্যা করে যে কীভাবে ধাতব বেলোর সম্প্রসারণ জয়েন্টগুলি কাজ করে, সাধারণ কনফিগারেশনের তুলনা করে, উপাদান নির্বাচনের বিবেচনার রূপরেখা দেয় এবং শিল্প ক্রেতাদের তিয়ানশুনের মতো যোগ্য সরবরাহকারীর সাথে যে গুণমান পরীক্ষা করা উচিত তা হাইলাইট করে।

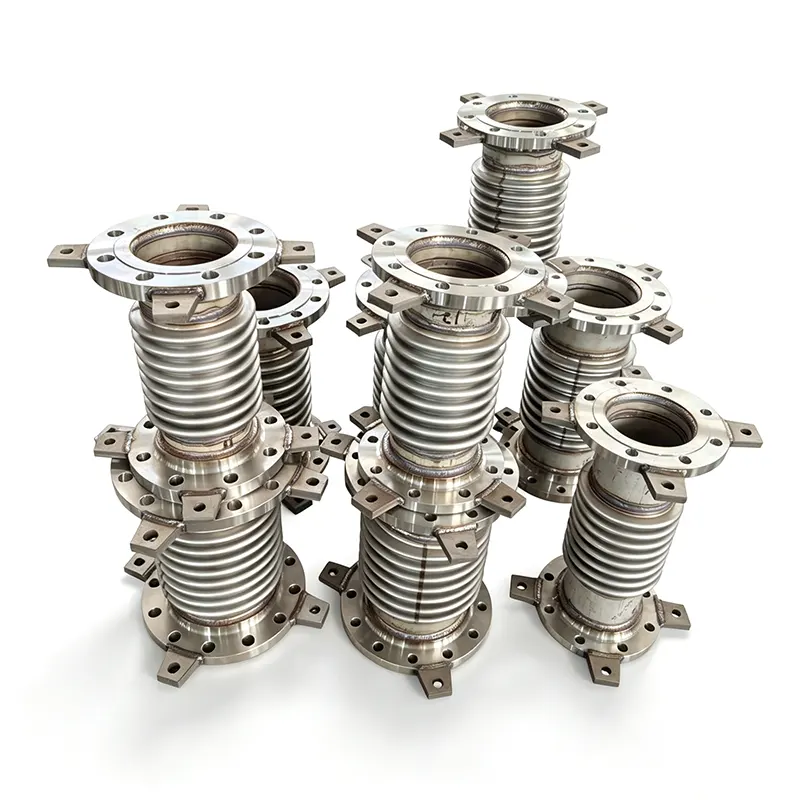

একটি ধাতব বেলোস এক্সপেনশন জয়েন্ট হল একটি নমনীয় সংযোগকারী যা একটি পাইপিং সিস্টেমে ইনস্টল করা হয় যাতে প্রয়োজনীয় চাপের সীমানা বজায় রেখে চলাচলের ব্যবস্থা করা যায়। এর প্রাথমিক উপাদান হল একটি পাতলা-প্রাচীরের ধাতব বেলো যা একাধিক ঢেউয়ের সাথে গঠিত। এই corrugations সম্পূর্ণ পাইপ অবাধে সরানো প্রয়োজন ছাড়া নিয়ন্ত্রিত বিকৃতি অনুমতি দেয়.
একটি অনমনীয় পাইপ সংযোগের বিপরীতে, যা আশেপাশের উপাদানগুলিতে তাপীয় স্থানচ্যুতি স্থানান্তর করে, একটি সঠিকভাবে প্রকৌশলী সম্প্রসারণ জয়েন্ট চলাচলের জন্য একটি নির্দিষ্ট অবস্থান প্রদান করে। এটি পাইপ অ্যাঙ্কর, সমর্থন, পাম্প, ভালভ এবং হিট এক্সচেঞ্জারগুলিতে প্রেরণ করা লোডগুলি পরিচালনা করতে সহায়তা করে।
একটি সাধারণ সমাবেশ অন্তর্ভুক্ত হতে পারে:
উপযুক্ত নির্মাণ পাইপিং লেআউট, অপারেটিং পরিবেশ এবং প্রকৌশল গণনার উপর নির্ভর করে। পণ্যের তথ্যের জন্য, তিয়ানশুন মেটাল বেলোস এক্সপেনশন জয়েন্ট পণ্য পৃষ্ঠা দেখুন।
শিল্প পাইপলাইনগুলি প্রসারিত হয় যখন তাদের তাপমাত্রা বৃদ্ধি পায় এবং যখন তারা ঠান্ডা হয় তখন সংকুচিত হয়। সরঞ্জামের কম্পন, ইনস্টলেশন সহনশীলতা, এবং কাঠামোগত স্থানচ্যুতি অতিরিক্ত আন্দোলন প্রবর্তন করতে পারে। যদি এই পরিবর্তনগুলি সঠিকভাবে মিটমাট না করা হয়, তাহলে তারা পাইপওয়ার্ক এবং সংযুক্ত সরঞ্জামের উপর চাপ বাড়াতে পারে।
ঢেউতোলা বেলো তার পরিকল্পিত চলাচলের সীমার মধ্যে স্থিতিস্থাপকভাবে বিকৃত হয়, স্থানচ্যুতির একটি নির্দিষ্ট অংশ শোষণ করে। যৌথ কনফিগারেশনের উপর নির্ভর করে, আন্দোলন এক দিকে বা দিকনির্দেশের সংমিশ্রণের মাধ্যমে ঘটতে পারে।
চাপ খোঁচা আরেকটি গুরুত্বপূর্ণ বিবেচনা. আভ্যন্তরীণ চাপ একটি বেলোর কার্যকরী এলাকায় কাজ করে এমন একটি শক্তি তৈরি করতে পারে যা সিস্টেম ডিজাইনের দ্বারা সংযত বা ভারসাম্যপূর্ণ হতে হবে। অ্যাঙ্কর, গাইড, টাই রড, এবং চাপ-ভারসাম্য কনফিগারেশন প্রয়োজন হতে পারে, আবেদনের উপর নির্ভর করে।
ফলস্বরূপ, একটি বিচ্ছিন্ন আনুষঙ্গিক হিসাবে বিবেচনা না করে একটি সামগ্রিক পাইপিং নমনীয়তা এবং স্ট্রেস বিশ্লেষণের অংশ হিসাবে একটি ধাতব বেলোস সম্প্রসারণ জয়েন্ট নির্বাচন করা উচিত।
ধাতব বেলোর সম্প্রসারণ জয়েন্টগুলি গরম এবং ঠান্ডা পাইপিং সিস্টেমে গণনাকৃত তাপীয় স্থানচ্যুতিকে মিটমাট করে। এটি সংযত প্রসারণ এবং সংকোচনের কারণে অত্যধিক লোড কমাতে সাহায্য করতে পারে, যদি জয়েন্টটি সঠিকভাবে মাপ এবং ইনস্টল করা থাকে।
অনিয়ন্ত্রিত পাইপিং লোড পাম্প অগ্রভাগ, ভালভ সংযোগ, টারবাইন ইন্টারফেস এবং হিট এক্সচেঞ্জার সংযোগগুলিকে প্রভাবিত করতে পারে। একটি সঠিকভাবে ইঞ্জিনিয়ারড এক্সপেনশন জয়েন্ট পাইপিং ব্যবস্থার মধ্যে নির্দিষ্ট আন্দোলনের অনুমতি দিয়ে এই লোডগুলি পরিচালনা করতে সহায়তা করতে পারে।
স্টেইনলেস স্টীল এবং নির্বাচিত উচ্চ খাদ বেলো উপকরণ চাপ, তাপমাত্রা, এবং প্রক্রিয়া মিডিয়ার বিভিন্ন সমন্বয়ের জন্য নির্দিষ্ট করা যেতে পারে। প্রকৃত রাসায়নিক এক্সপোজার এবং অপারেটিং অবস্থার বিরুদ্ধে উপযুক্ত উপাদান গ্রেড নিশ্চিত করা আবশ্যক।
অক্ষীয়, সার্বজনীন, কব্জা, গিম্বল এবং চাপ-ভারসাম্যযুক্ত নকশাগুলি আন্দোলনকে সামঞ্জস্য করার জন্য বিভিন্ন উপায় সরবরাহ করে। এটি ইঞ্জিনিয়ারদের প্রতিটি অ্যাপ্লিকেশনের জন্য একটি ডিজাইনের উপর নির্ভর না করে পাইপিং লেআউটের সাথে যৌথ কনফিগারেশনকে মেলাতে দেয়।
এই সুবিধাগুলি সঠিক প্রকৌশল, উপাদান সামঞ্জস্য, উপযুক্ত সমর্থন এবং প্রস্তুতকারকের ইনস্টলেশন প্রয়োজনীয়তা মেনে চলার উপর নির্ভর করে। একটি সম্প্রসারণ জয়েন্ট অপর্যাপ্ত পাইপ সমর্থন বা একটি ভুলভাবে ডিজাইন করা অ্যাঙ্কর সিস্টেমের জন্য ক্ষতিপূরণ দিতে পারে না।
বিভিন্ন সম্প্রসারণ যুগ্ম কনফিগারেশন বিভিন্ন আন্দোলন এবং চাপ-খোঁচা প্রয়োজনীয়তা পরিবেশন করে। এই পার্থক্য বোঝা ক্রেতাদের একটি উপযুক্ত পণ্য নির্দিষ্ট করতে সাহায্য করে।
| জয়েন্ট টাইপ | প্রাথমিক আন্দোলন ক্ষমতা | সাধারণ নকশা বিবেচনা |
|---|---|---|
| অক্ষীয় সম্প্রসারণ জয়েন্ট | অক্ষীয় কম্প্রেশন এবং এক্সটেনশন | পাইপিং সিস্টেম নিয়ন্ত্রণ করার জন্য উপযুক্ত অ্যাঙ্কর এবং গাইড প্রয়োজন। |
| সর্বজনীন সম্প্রসারণ জয়েন্ট | নকশার উপর নির্ভর করে কৌণিক ক্ষমতা সহ প্রাথমিকভাবে পার্শ্বীয় আন্দোলন | একটি কেন্দ্র স্পুল দ্বারা সংযুক্ত দুটি বেলো বৃহত্তর আন্দোলন নমনীয়তা প্রদান করে। |
| Hinged সম্প্রসারণ জয়েন্ট | একটি সংজ্ঞায়িত সমতলে কৌণিক আন্দোলন | কবজা হার্ডওয়্যার আন্দোলন নিয়ন্ত্রণ করে এবং চাপ থ্রাস্ট নিয়ন্ত্রণে সাহায্য করে। |
| Gimbal সম্প্রসারণ জয়েন্ট | একাধিক প্লেনে কৌণিক আন্দোলন | Gimbal হার্ডওয়্যার চাপ থ্রাস্ট পরিচালনা করার সময় ঘূর্ণন নিয়ন্ত্রণ করে। |
| চাপ-ভারসাম্য সম্প্রসারণ জয়েন্ট | তার নির্দিষ্ট কনফিগারেশন অনুযায়ী আন্দোলন | প্রথাগত সংযম অনুপযুক্ত যেখানে চাপ খোঁচা ভারসাম্য পরিকল্পিত. |
| বাহ্যিকভাবে চাপযুক্ত সম্প্রসারণ জয়েন্ট | অক্ষীয় আন্দোলন, নকশা উপর নির্ভর করে | যথেষ্ট অক্ষীয় কম্প্রেশন ক্ষমতা প্রয়োজন অ্যাপ্লিকেশনের জন্য উপযুক্ত হতে পারে. |
প্রতিটি কনফিগারেশনের চলাচলের ক্ষমতা তার জ্যামিতি, বেলো নির্মাণ, চাপ, তাপমাত্রা এবং ক্লান্তির প্রয়োজনীয়তার উপর নির্ভর করে। প্রকৌশলীদের যাচাই করা ছাড়াই স্বতন্ত্র আন্দোলনের রেটিং যোগ করার পরিবর্তে অনুমোদিত সম্মিলিত আন্দোলন নিশ্চিত করা উচিত।
উপাদান নির্বাচন জারা প্রতিরোধের, তাপমাত্রা ক্ষমতা, নমনীয়তা, এবং ক্লান্তি কর্মক্ষমতা প্রভাবিত করে। সঠিক স্পেসিফিকেশন প্রক্রিয়া মাধ্যমের পাশাপাশি অপারেশন চলাকালীন অভিজ্ঞ যান্ত্রিক অবস্থার জন্য অ্যাকাউন্ট করা আবশ্যক।
তিয়ানশুনের প্রকাশিত পণ্যের তথ্য নিম্নলিখিত সাধারণ বিকল্পগুলিকে তালিকাভুক্ত করে৷ এগুলি হল রেফারেন্স রেঞ্জ এবং প্রতিটি ডিজাইনের জন্য একযোগে রেটিং হিসাবে ব্যাখ্যা করা উচিত নয়৷
| প্যারামিটার | প্রকাশিত সাধারণ পরিসর বা বিকল্প | কি ক্রেতাদের নিশ্চিত করা উচিত |
|---|---|---|
| নামমাত্র ব্যাস | DN50–DN3000; বড় বা অ-মানক মাপ বিবেচনা করা যেতে পারে | প্রকৃত সংযোগের আকার, মুখোমুখি দৈর্ঘ্য, এবং অঙ্কন প্রয়োজনীয়তা |
| নকশা চাপ | PN10, PN16, PN25, PN40 | নির্দিষ্ট অপারেটিং তাপমাত্রায় চাপ রেটিং |
| নকশা তাপমাত্রা | -196°C থেকে +800°C | নির্বাচিত উপাদান এবং নির্মাণের জন্য অনুমোদিত তাপমাত্রা |
| বেলো উপাদান | SS304, SS316L, Inconel 625, এবং অন্যান্য বিকল্প | জারা সামঞ্জস্য এবং উপাদান সার্টিফিকেশন |
| সংযোগ | Flanged বা ঢালাই শেষ | প্রযোজ্য ফ্ল্যাঞ্জ মান, মাত্রা, এবং ঢালাই প্রয়োজনীয়তা |
| ক্লান্তিহীন জীবন | নির্দিষ্ট ডিজাইনের জন্য 1,000, 3,000, বা 5,000 চক্র | প্রকৃত আন্দোলন এবং চাপ অবস্থার অধীনে গণনা করা চক্র জীবন |
নির্বাচিত জয়েন্টের জন্য প্রকৃত অনুমোদিত চাপ, তাপমাত্রা এবং চলাচল অবশ্যই যাচাই করা উচিত। এই পরামিতিগুলি পরস্পর নির্ভরশীল, এবং অন্যান্য অপারেটিং অবস্থার পরিবর্তন হলে একটি বিভাগে সর্বাধিক চাহিদাপূর্ণ মান স্বয়ংক্রিয়ভাবে প্রযোজ্য হয় না।
মেটাল বেলোর সম্প্রসারণ জয়েন্টগুলি সমস্ত শিল্প জুড়ে ব্যবহৃত হয় যেখানে নিয়ন্ত্রিত পাইপিং চলাচল এবং নির্ভরযোগ্য নিয়ন্ত্রণ গুরুত্বপূর্ণ।
প্রতিটি অ্যাপ্লিকেশনের জন্য, ইঞ্জিনিয়ারদের তরল গঠন, নকশা চাপ, অপারেটিং তাপমাত্রা, স্টার্টআপ এবং শাটডাউন চক্র, কম্পন এবং সম্ভাব্য ক্ষণস্থায়ী লোডগুলি মূল্যায়ন করা উচিত। এই বিবরণগুলি নির্ধারণ করে যে একটি ধাতব বেলো জয়েন্ট উপযুক্ত কিনা এবং কোন কনফিগারেশনটি নির্দিষ্ট করা উচিত।
একটি নির্ভরযোগ্য নির্বাচন প্রক্রিয়া সঠিক অপারেটিং ডেটা দিয়ে শুরু হয়। শুধুমাত্র নামমাত্র পাইপ ব্যাসের উপর ভিত্তি করে একটি জয়েন্ট বেছে নেওয়ার ফলে চলাচলের ক্ষমতা অপর্যাপ্ত বা অনুপযুক্ত চাপ রেটিং হতে পারে।
তিয়ানশুন স্ট্যান্ডার্ড এবং কাস্টমাইজড মেটাল বেলোস এক্সপেনশন জয়েন্ট অপশন প্রদান করে। অ-মানক সিস্টেমের জন্য, পাইপিং অঙ্কন এবং অপারেটিং ডেটা ভাগ করে নেওয়া ইঞ্জিনিয়ারিং দলকে প্রয়োজনীয় কনফিগারেশন এবং স্পেসিফিকেশনগুলি মূল্যায়ন করতে সহায়তা করে।
এমনকি সঠিকভাবে পরিকল্পিত সম্প্রসারণ জয়েন্ট অকালে ব্যর্থ হতে পারে যদি এটি ভুলভাবে ইনস্টল করা হয় বা তার নির্দিষ্ট সীমার বাইরে চলাচলের শিকার হয়। ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য অনুমোদিত অঙ্কন এবং প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করা উচিত।
পরিষেবা চলাকালীন, দৃশ্যমান বিকৃতি, ক্ষয়, ফুটো, অস্বাভাবিক কম্পন এবং প্রতিরক্ষামূলক উপাদানগুলির ক্ষতির জন্য পরীক্ষা করুন। অপারেটিং অবস্থার কোনো পরিবর্তন পর্যালোচনা করুন যা ক্লান্তি জীবন বা চলাচলের ক্ষমতাকে প্রভাবিত করতে পারে। পরিদর্শনের ব্যবধানগুলি পরিষেবার তীব্রতা, সরঞ্জামের সমালোচনা এবং প্রযোজ্য রক্ষণাবেক্ষণ প্রোগ্রামের উপর ভিত্তি করে হওয়া উচিত।
উচ্চ-চাপ, উচ্চ-তাপমাত্রা, বা বিপজ্জনক-মিডিয়া সিস্টেমগুলির জন্য, প্রাসঙ্গিক নিরাপত্তা পদ্ধতির অধীনে যোগ্য কর্মীদের দ্বারা পরিদর্শন এবং মেরামত করা উচিত। একটি ক্ষতিগ্রস্থ বেলো একটি উপযুক্ত প্রকৌশল মূল্যায়ন ছাড়া পরিষেবাতে ফেরত দেওয়া উচিত নয়।
এর প্রধান উদ্দেশ্য হল তাপীয় প্রসারণ, সংকোচন, বা অন্যান্য স্থানচ্যুতি দ্বারা সৃষ্ট নির্দিষ্ট পাইপিং আন্দোলনকে মিটমাট করা এবং পাইপিং সিস্টেমের মাধ্যমে প্রেরিত লোডগুলি পরিচালনা করতে সহায়তা করা।
একটি অক্ষীয় সম্প্রসারণ জয়েন্ট প্রাথমিকভাবে পাইপ কেন্দ্ররেখা বরাবর কম্প্রেশন এবং এক্সটেনশন মিটমাট করে। একটি সার্বজনীন সম্প্রসারণ জয়েন্ট তার নকশার উপর নির্ভর করে অতিরিক্ত কৌণিক ক্ষমতা সহ বৃহত্তর পার্শ্বীয় গতিবিধি মিটমাট করার জন্য একটি কেন্দ্র স্পুল দ্বারা পৃথক করা দুটি বেলো উপাদান ব্যবহার করে।
প্রতিটি অ্যাপ্লিকেশনের জন্য কোন একক সেরা উপাদান নেই। SS304, SS316L, SS321, Inconel 625, এবং অন্যান্য খাদ বিভিন্ন অবস্থার অধীনে উপযুক্ত হতে পারে। নির্বাচন তরল সামঞ্জস্য, তাপমাত্রা, চাপ, ক্লান্তি প্রয়োজনীয়তা এবং প্রস্তুতকারকের প্রকৌশল মূল্যায়নের উপর ভিত্তি করে হওয়া উচিত।
পরিষেবা জীবন আন্দোলন চক্র, চাপ, তাপমাত্রা, জারা, কম্পন, ইনস্টলেশনের গুণমান এবং রক্ষণাবেক্ষণের সংখ্যা এবং মাত্রার উপর নির্ভর করে। সার্বজনীন পরিষেবা-জীবন অনুমানের উপর নির্ভর না করে নির্দিষ্ট অপারেটিং খামের জন্য ক্লান্তি-জীবন গণনার অনুরোধ করুন।
না। সম্প্রসারণ জয়েন্টগুলি সাধারণত উপযুক্ত পাইপ সমর্থন, অ্যাঙ্কর এবং গাইডের প্রয়োজন প্রতিস্থাপন করে না। এই উপাদানগুলি পাইপের ওজন, প্রান্তিককরণ এবং গতিবিধি নিয়ন্ত্রণ করে যাতে জয়েন্টটি তার নকশা সীমার মধ্যে কাজ করে।
তিয়ানশুনের পণ্যের তথ্য অ-মানক মাত্রা এবং বিভিন্ন উপাদান বিকল্প সহ মানক এবং কাস্টমাইজড ডিজাইন বর্ণনা করে। সম্ভাব্যতা নিশ্চিত করতে এবং ডিজাইন-নির্দিষ্ট উদ্ধৃতি পেতে ক্রেতাদের অঙ্কন, অপারেটিং শর্ত, চলাচলের প্রয়োজনীয়তা এবং সংযোগের বিশদ প্রদান করা উচিত।
একটি মেটাল বেলোস এক্সপেনশন জয়েন্ট হল ইন্ডাস্ট্রিয়াল পাইপিং সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান যা অবশ্যই তাপ চলাচলের ব্যবস্থা করতে হবে, স্থানচ্যুতি পরিচালনা করতে হবে এবং সংযুক্ত যন্ত্রপাতিকে অত্যধিক যান্ত্রিক লোড থেকে রক্ষা করতে হবে। নির্ভরযোগ্য কর্মক্ষমতা সঠিক ইনস্টলেশন এবং সমর্থন নকশা নিশ্চিত করার সময় সঠিক বেলো উপাদান নির্বাচন, আন্দোলন কনফিগারেশন, চাপ রেটিং, এবং ক্লান্তি জীবন নির্ভর করে। তিয়ানশুন তার পণ্যের তথ্যে বর্ণিত উপাদান সনাক্তকরণ এবং পরিদর্শন বিকল্পগুলির সাথে শিল্প পাইপলাইনের প্রয়োজনীয়তার একটি পরিসরের জন্য মানক এবং কাস্টমাইজড সমাধান সরবরাহ করে। আপনার প্রকল্পের জন্য একটি উপযুক্ত কনফিগারেশন সনাক্ত করতে, তিয়ানশুন মেটাল বেলোস এক্সপেনশন জয়েন্ট স্পেসিফিকেশন পর্যালোচনা করুন এবংআমাদের সাথে যোগাযোগ করুনউপাদান নির্বাচন, কাস্টমাইজড ডিজাইন এবং আপনার পাইপলাইন সিস্টেমের জন্য উপযোগী একটি সমাধান নিয়ে আলোচনা করার জন্য আপনার অপারেটিং প্যারামিটার, প্রযুক্তিগত অঙ্কন এবং ক্রয়ের প্রয়োজনীয়তা সহ।
