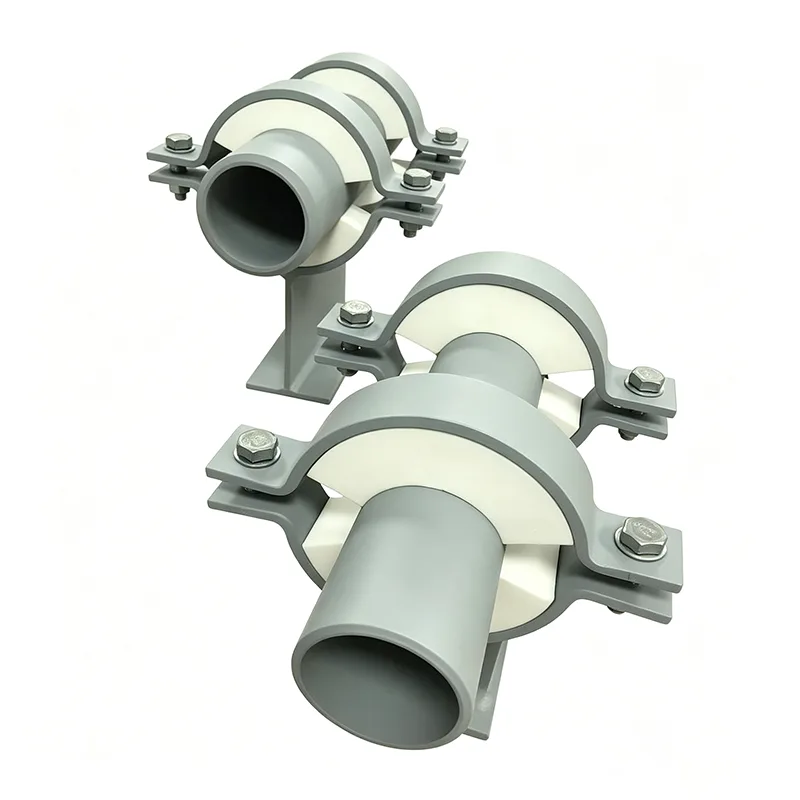

এটি নিরোধক পাইপিংয়ের জন্য একটি বিশেষভাবে ডিজাইন করা সমর্থন, যা নির্ভুল-মেশিন এবং কম্প্রেশন-ঢাকা PTFE দিয়ে তৈরি ইনসুলেশন ধরে রাখার জন্য ইঞ্জিনিয়ার করা হয়েছে। বর্তমানে রাশিয়ার বাজারে এই পণ্যটির প্রবল চাহিদা রয়েছে। চীনে, PTFE পণ্যের গুণমান উল্লেখযোগ্যভাবে পরিবর্তিত হয়, যা আন্তর্জাতিক ব্যবসায়ীদের জন্য উচ্চ-মানের আইটেমগুলিকে উত্সাহিত করা কঠিন করে তোলে। আমাদের কোম্পানি প্রিমিয়াম উপকরণ ব্যবহার করে এবং DN20 থেকে DN1200 পর্যন্ত আকারের পরিসরে সমর্থন তৈরি করে।
একটি অন্যথায় ভাল-অন্তরক পাইপ একটি uninsulated সমর্থন সিস্টেম একটি গর্ত. একটি ঠাণ্ডা জলের লাইনে, এটি ঘনীভূত হয়। একটি বাষ্প লাইনে, এটি তাপ বিকিরণ করে। একটি ক্রায়োজেনিক পাইপে, এটি বাতাস থেকে আর্দ্রতা টেনে আনে এবং এটিকে শক্ত করে জমা করে। একটি ইনসুলেটেড পাইপ সাপোর্টের পয়েন্ট হল সেই ফাঁকটি বন্ধ করা — পাইপ এবং কাঠামোর মধ্যে তাপীয় শর্ট সার্কিট তৈরি না করেই পাইপের ওজন, বিষয়বস্তু এবং নিরোধক বহন করা।
Yangzhou Tianshun 2012 সাল থেকে ডিস্ট্রিক্ট কুলিং নেটওয়ার্ক, ইন্ডাস্ট্রিয়াল স্টিম সিস্টেম, LNG টার্মিনাল এবং বিশ্বব্যাপী ফুড প্রসেসিং প্ল্যান্টের জন্য ইনসুলেটেড পাইপ সাপোর্ট ডিজাইন ও তৈরি করেছে। আমরা প্রতিটি সমর্থনকে একটি একক লোড-টেস্ট অ্যাসেম্বলি হিসাবে তৈরি করি যার সাথে ইনসুলেশন ব্লক সম্পূর্ণরূপে একত্রিত হয়, তাই আপনাকে সাইটে থার্মাল বিরতি তৈরি করতে হবে না।
| প্যারামিটার আইটেম | সাধারণ মান/একক |
| পরিষেবার তাপমাত্রা | -196°C থেকে +120°C |
| নিরোধক উপাদান | এইচডিপিইউ (উচ্চ ঘনত্বের পলিউরেথেন) / পলিসোসায়ানুরেট (পিআইআর) / পারমালি |
| নিরোধক ঘনত্ব | 160kg/m³, 224kg/m³, 320kg/m³ |
| কম্প্রেসিভ স্ট্রেন্থ | ≥ 2.5 MPa / 5.0 MPa |
| তাপ পরিবাহিতা | ≤ 0.035 W/(m·K) @ 24°C |
| দোলনা/জুতার উপাদান | স্টেইনলেস স্টিল (SS304/SS316L) / লো টেম্প কার্বন স্টিল (A333 Gr.6) |
| বাষ্প বাধা | বিউটাইল রাবার / মাইলার / অ্যালুমিনিয়াম ফয়েল |
| শিখা প্রতিবন্ধকতা | ক্লাস B1 / ASTM E84 ক্লাস A |
| স্ট্যান্ডার্ড কমপ্লায়েন্স | CINI স্ট্যান্ডার্ড, MSS SP-58 |
| বাষ্প বাধা উপাদান | বিউটাইল রাবার/মাইলার/আলু-ফয়েল |
| বাষ্প ব্যাপ্তিযোগ্যতা | ≤ 0.02 পার্ম-ইঞ্চি (ASTM E96 মান মেনে চলে) |
| সিলিং/বন্ধন | উচ্চ শক্তি ক্রায়োজেনিক আঠালো |
| বিরোধী ঘনীভবন | 100% Hermetically সিল করা |
একটি স্ট্যান্ডার্ড পাইপ জুতায়, ধাতব জিনটি সরাসরি ধাতব বেস প্লেটের উপর থাকে। তাপ বা ঠান্ডা সরাসরি মাধ্যমে সঞ্চালিত হয়. একটি উত্তাপ সমর্থনে, একটি অনমনীয় নিরোধক ব্লক দুটি ধাতব অংশের মধ্যে বসে। পাইপের লোড স্যাডল থেকে ইনসুলেশনে এবং ইনসুলেশন থেকে বেস প্লেটে যায়। কোন সময়ে জিন বেস প্লেট স্পর্শ না. ব্লকটি একমুখে পাইপের ব্যাস এবং অন্য দিকে ইস্পাত বেসের সাথে মেলে, সম্পূর্ণ যোগাযোগ দেয় এবং কোন বিন্দু লোড নেই।

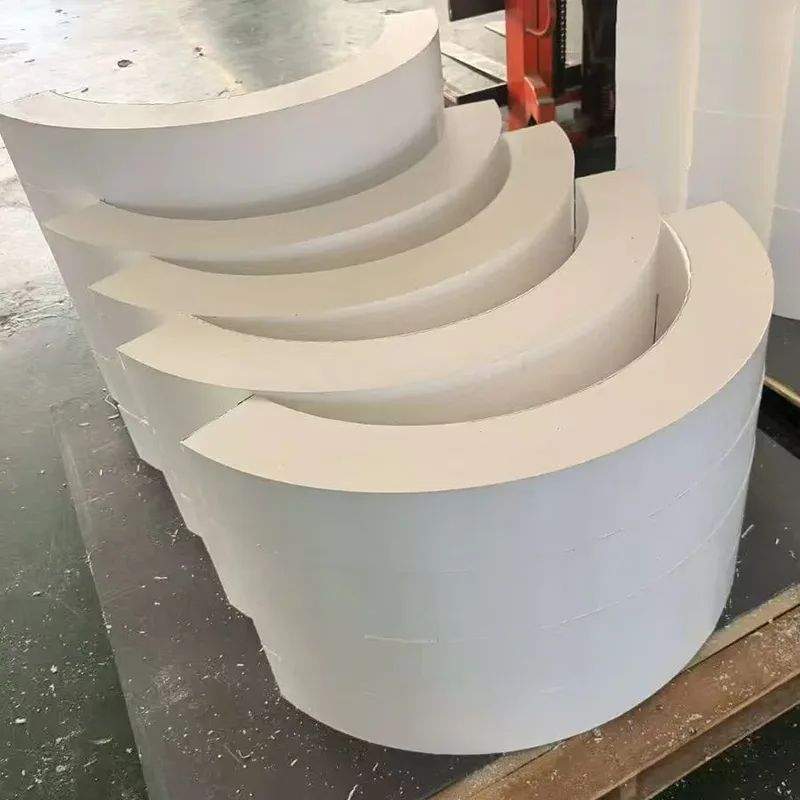

নকশা তাপমাত্রায় শক্তিশালী থাকার জন্য ব্লক উপাদান নির্বাচন করা হয়। হাই-ডেনসিটি পলিসোসায়ানুরেট (পিআইআর) ঠান্ডা জল এবং গ্লাইকল লাইনের জন্য কাজ করে। সেলুলার গ্লাস -196°C পর্যন্ত ক্রায়োজেনিক পরিষেবা পরিচালনা করে এবং প্রায় শূন্য জলীয় বাষ্প ব্যাপ্তিযোগ্যতা প্রদান করে। ক্যালসিয়াম সিলিকেট 650 ডিগ্রি সেলসিয়াস পর্যন্ত বাষ্প এবং গরম তেলের লাইন নেয়। ব্লকের কম্প্রেসিভ শক্তি সম্পূর্ণ হাইড্রোটেস্ট লোডের বিরুদ্ধে পরীক্ষা করা হয় - শুধু অপারেটিং ওজন নয় - তাই এটি কমিশনিংয়ের সময় পিষে যাবে না।
ঠান্ডা পাইপগুলিতে, আর্দ্রতা প্রবেশ করা সবচেয়ে বড় দীর্ঘমেয়াদী হুমকি। জলীয় বাষ্প যা নিরোধক ভেদ করে অবশেষে পাইপ পৃষ্ঠকে ঘনীভূত করবে, জমাট বা ক্ষয় করবে। আমাদের ইনসুলেটেড সাপোর্টগুলি ইনসুলেশন ব্লকের চারপাশে একটানা ধাতব সিলিং কলার দিয়ে তৈরি। সাইট ক্রু এই কলার পর্যন্ত পাইপ নিরোধক জ্যাকেট চালায় এবং এটি আঠালো বা টেপ দিয়ে সিল করে। কোন ফাঁক নেই। হাত কাটা প্যাচ নেই। শুধু একটি পরিষ্কার, পরিদর্শনযোগ্য বাষ্প সীল যা শক্ত থাকে।
অনেক উত্তাপ রেখা প্রসারিত হয় এবং তাপমাত্রার সাথে সংকুচিত হয়। একটি নির্দিষ্ট সমর্থন সেই আন্দোলনের বিরুদ্ধে লড়াই করবে। আমরা একটি নিম্ন-ঘর্ষণ স্লাইডিং পৃষ্ঠকে সরাসরি সমর্থন সমাবেশে একত্রিত করি। একটি পালিশ স্টেইনলেস স্টীল শীট নিরোধক ব্লকের নীচের অংশে (বা এটির নীচে একটি লোড বিতরণ প্লেটের সাথে) বন্ধন করা হয়। একটি PTFE বা গ্রাফাইট-অন্তর্ভুক্ত প্যাড বেস প্লেটের শীর্ষে বন্ধন করা হয়। দুটি পৃষ্ঠ একটি ঘর্ষণ সহগ সহ একে অপরের বিরুদ্ধে স্লাইড করে যথেষ্ট কম যে পাইপের নিজস্ব তাপীয় শক্তি এটিকে অতিক্রম করতে পারে। সম্পূর্ণ স্লাইড ইন্টারফেসটি সাপোর্ট বডির মধ্যে আবদ্ধ, ধুলো, গ্রিট এবং জল থেকে সুরক্ষিত, তাই এটি সিস্টেমের জীবনের জন্য মুক্ত-চলমান থাকে।
আমরা একটি তাক থেকে একটি উত্তাপ সমর্থন বাছাই না. প্রতিটি অর্ডার আপনার জন্য কনফিগার করা হয়েছে:
পাইপ আকার এবং প্রাচীর বেধ
নিরোধক উপাদান এবং বেধ
অপারেটিং এবং নকশা তাপমাত্রা
সাপোর্ট লোড (ডেডওয়েট, হাইড্রোটেস্ট, মাঝে মাঝে)
চলাচলের প্রয়োজনীয়তা (অক্ষীয় স্লাইড, স্থির অ্যাঙ্কর, পার্শ্বীয় গাইড)
পরিবেশগত এক্সপোজার (ইনডোর, আউটডোর, উপকূলীয়, ওয়াশডাউন, ফায়ার জোন)
স্টিলের উপাদানগুলি হট-ডিপ গ্যালভানাইজড কার্বন ইস্পাত স্ট্যান্ডার্ড হিসাবে, স্টেইনলেস স্টিল (304L, 316L) ক্ষয়কারী বা স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য উপলব্ধ। সমস্ত কাঠামোগত ঢালাই প্রত্যয়িত পদ্ধতির অধীনে যোগ্যতাসম্পন্ন ওয়েল্ডার দ্বারা সঞ্চালিত হয়।
ঠাণ্ডা জল এবং জেলা শীতল: কোন ঘনীভবন, কোন ফোঁটা, কোন CUI.
বাষ্প এবং গরম জল: ন্যূনতম তাপের ক্ষতি, নিরাপদ স্পর্শ তাপমাত্রা এবং স্লাইড প্লেট যা প্রসারণকে মিটমাট করে।
ক্রায়োজেনিক এবং এলএনজি: সেলুলার গ্লাস ইনসুলেশন ব্লক, স্টেইনলেস স্টিল বডি এবং ঠান্ডা জুতা যা কাঠামোর উপর বরফ আটকায়।
খাদ্য এবং ফার্মাসিউটিক্যাল: স্টেইনলেস স্টীল, হাইজেনিক ফিনিশ, এনক্যাপসুলেটেড ইনসুলেশন এবং সম্পূর্ণ ওয়াশডাউন সামঞ্জস্য।
তেল এবং গ্যাস: উপকূলীয় এবং উপকূলীয় পরিবেশের জন্য টক পরিষেবা উপকরণ, অগ্নি-রেটযুক্ত বিকল্প এবং বাষ্প-আঁটসাঁট নকশা।
প্রতিটি চালানের মধ্যে EN 10204 প্রকার 3.1 উপাদান শংসাপত্র, সংকোচন শক্তি এবং তাপ পরিবাহিতা মান সহ নিরোধক ডেটাশিট, মাত্রিক পরিদর্শন প্রতিবেদন এবং প্রয়োজনে লোড পরীক্ষার শংসাপত্র অন্তর্ভুক্ত থাকে। তেল এবং গ্যাস প্রকল্পের জন্য, আমরা HIC পরীক্ষার রিপোর্ট এবং NACE সম্মতি ডকুমেন্টেশন প্রদান করতে পারি। খাদ্য-গ্রেড অ্যাপ্লিকেশনের জন্য, পৃষ্ঠ ফিনিস রিপোর্ট এবং উপাদান ঘোষণা মান.
প্রশ্ন: আপনি কোন নিরোধক প্রকার এবং বেধ মেলে?
উঃ হ্যাঁ। আমরা আপনার সঠিক পাইপ OD এবং নিরোধক বেধে ইনসুলেশন ব্লক মেশিন করি এবং আপনার অপারেটিং তাপমাত্রার জন্য ব্লক উপাদান নির্বাচন করি।
প্রশ্ন: আন্দোলনের প্রয়োজন হলে আপনি স্লাইড প্লেট সহ সম্পূর্ণ ইউনিট সরবরাহ করেন?
উঃ হ্যাঁ। আমরা বেসে একটি PTFE বা গ্রাফাইট স্লাইড প্লেট একীভূত করতে পারি, যা সবই সাপোর্ট বডির মধ্যে আবদ্ধ।
প্রশ্ন: আপনি কিভাবে নিরোধক ব্লক ভেজা থেকে প্রতিরোধ করবেন?
উত্তর: ব্লকটি সম্পূর্ণরূপে স্টিল সাপোর্ট বডিতে এনক্যাপসুলেটেড, এবং আমরা পাইপ ইনসুলেশনে একটানা বাষ্প বাধা সংযোগের জন্য একটি ধাতব সিলিং কলার প্রদান করি।
প্রশ্ন: আমার পাইপ স্টেইনলেস স্টিল হলে বা স্বাস্থ্যকর অবস্থার প্রয়োজন হলে কী হবে?
উত্তর: আমরা 304L বা 316L স্টেইনলেস স্টীল থেকে আচারযুক্ত এবং প্যাসিভেটেড পৃষ্ঠের সাথে সম্পূর্ণ সমর্থন তৈরি করি, যা ওয়াশডাউন এবং খাদ্য-গ্রেড পরিবেশের জন্য উপযুক্ত।
প্রশ্ন: আমি কি ফায়ার-রেটেড সংস্করণ পেতে পারি?
উঃ হ্যাঁ। আমরা সেলুলোসিক বা জেট ফায়ার এক্সপোজারের জন্য রেট করা প্যাসিভ অগ্নি সুরক্ষা উপকরণ অন্তর্ভুক্ত করতে পারি, প্রয়োজনীয় সময়ের জন্য লোড-ভারবহন অখণ্ডতা বজায় রাখতে পারি।
একটি ইনসুলেটেড পাইপ সমর্থন একটি বড় প্রকল্পের একটি ছোট উপাদান, কিন্তু একটি ব্যর্থ একটি - চূর্ণ নিরোধক, একটি বিভক্ত বাষ্প বাধা, একটি জব্দ করা স্লাইড প্লেট - একটি অপরিকল্পিত বন্ধ করতে বাধ্য করতে পারে৷ আমরা এক দশকেরও বেশি সময় ধরে এই সমর্থনগুলি তৈরি করছি, 45টিরও বেশি দেশে শিপিং করছি, আমাদের ব্যবসার 70% এরও বেশি পুনরাবৃত্ত গ্রাহকদের কাছ থেকে আসছে। সেই রেকর্ডটি বিদ্যমান কারণ আমরা প্রতিটি সমর্থনকে একটি প্রকৌশলী সমাবেশ হিসাবে বিবেচনা করি, একটি স্টক আইটেম নয়। আমাদের আপনার পাইপ সময়সূচী এবং নিরোধক বৈশিষ্ট্য পাঠান. আমরা একদিনের মধ্যে একটি মাত্রাযুক্ত প্রস্তাব এবং একটি দৃঢ় মূল্য ফেরত দেব।
