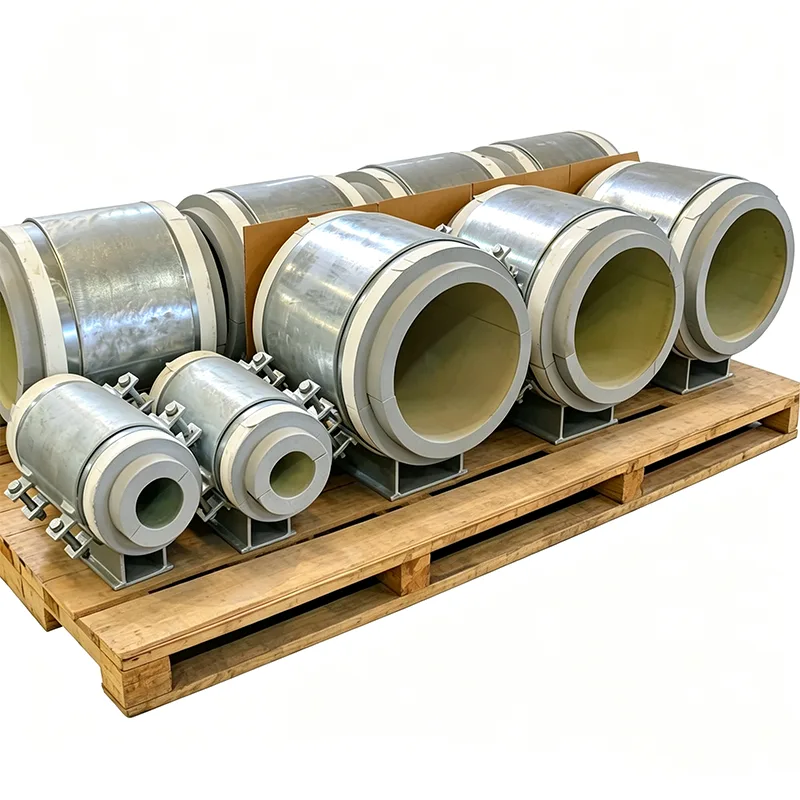

প্রাক-অন্তরক পাইপ স্লাইড সমর্থন

একটি পাইপ যা প্রসারিত হয় এবং তাপমাত্রা পরিবর্তনের অধীনে সংকুচিত হয় তার সমর্থনে সরানো প্রয়োজন। একটি পাইপ যা অবশ্যই উত্তাপযুক্ত থাকবে তার জন্য একটি অবিচ্ছিন্ন তাপীয় খামের প্রয়োজন। একই সাপোর্ট পয়েন্টে উভয় প্রয়োজনীয়তা সন্তুষ্ট করার অর্থ সাধারণত একটি পৃথক স্লাইড প্লেট ইনস্টল করা এবং তারপর সাইটে এটির চারপাশে নিরোধক কাটা — এমন একটি ক্রম যা মিসলাইনমেন্ট, সংকুচিত নিরোধক এবং একটি অবিশ্বস্ত বাষ্প সিলের জন্য জায়গা ছেড়ে দেয়। একটি প্রি-ইনসুলেটেড পাইপ স্লাইড সমর্থন স্লাইডিং মেকানিজম এবং ইনসুলেশন ব্লককে একটি একক, ফ্যাক্টরি-অ্যাসেম্বল ইউনিটে একীভূত করে এটি সমাধান করে যা পাইপ এবং সংলগ্ন নিরোধক গ্রহণ করার জন্য প্রস্তুত সাইটে পৌঁছে।

আমরা 2012 সাল থেকে আমাদের ইয়াংঝো প্ল্যান্টে এই সমন্বিত স্লাইড সমর্থনগুলি তৈরি করেছি, 45টিরও বেশি দেশে স্টিম লাইন, ঠান্ডা জলের নেটওয়ার্ক এবং ক্রায়োজেনিক ট্রান্সফার পাইপগুলির জন্য। প্রতিটি সমাবেশ এমনভাবে ডিজাইন করা হয়েছে যাতে পাইপটি অবাধে চলাচল করে, নিরোধক অক্ষত থাকে এবং সমর্থনকারী ইস্পাত নিরাপদ তাপমাত্রায় থাকে।

কিভাবে স্লাইডিং এবং ইনসুলেটিং ফাংশন একসাথে কাজ করে

সাপোর্ট বডিতে একটি অনমনীয়, উচ্চ-ঘনত্বের নিরোধক ব্লক রয়েছে যা পাইপ লোডকে স্যাডল থেকে বেস প্লেটে স্থানান্তরিত করে। লোড পাথের মাধ্যমে কোন ধাতু ধাতু স্পর্শ করে না: নিরোধক নিজেই তাপ বিরতি হিসাবে কাজ করে। ইনসুলেশন ব্লকের নীচে, একটি কম-ঘর্ষণ স্লাইডিং জুটি ফ্যাব্রিকেশনের সময় সঠিকভাবে অবস্থান করে।

উপরের স্লাইডিং উপাদানটি হল একটি পালিশ করা স্টেইনলেস স্টিলের শীট যা ইনসুলেশন ব্লকের নীচের অংশে বা একটি মধ্যবর্তী লোড-স্প্রেডিং প্লেটের সাথে সংযুক্ত থাকে।

নিচের স্লাইডিং কম্পোনেন্টটি হল একটি PTFE বা গ্রাফাইট-অন্তর্ভুক্ত প্যাড যা ইস্পাত বেস প্লেটের শীর্ষে স্থির।

সম্পূর্ণ স্লাইড ইন্টারফেসটি সাপোর্ট বডির মধ্যে আবদ্ধ, নির্মাণের ধুলো, বাতাসে প্রবাহিত গ্রিট এবং আর্দ্রতা থেকে সুরক্ষিত যা সময়ের সাথে সাথে ঘর্ষণ বা ক্ষয় সৃষ্টি করতে পারে।

স্লাইড পৃষ্ঠের এলাকা এবং ভ্রমণের দৈর্ঘ্য আপনার পাইপ স্ট্রেস বিশ্লেষণ ডেটা থেকে গণনা করা হয়। আমরা সর্বাধিক প্রত্যাশিত স্থানচ্যুতির বাইরে একটি উদার মার্জিন যোগ করি, তাই একটি অস্বাভাবিক ক্ষণস্থায়ীও সমর্থনটিকে তার পরিকল্পিত পরিসরের বাইরে ঠেলে দেবে না।

ইনসুলেশন যা আপনার অপারেটিং তাপমাত্রায় সঞ্চালিত হয়

ইনসুলেশন ব্লক উপাদান আপনার লাইনের নির্দিষ্ট তাপীয় অবস্থার জন্য নির্বাচন করা হয়, এক-আকার-ফিট-সমস্ত স্টক থেকে বাছাই করা হয় না। আমাদের মানক উপাদান বিকল্প অন্তর্ভুক্ত:

উচ্চ-ঘনত্বের পিআইআর (পলিইসোসায়ানুরেট): ঠাণ্ডা জল, লবণ এবং ঠান্ডা পরিষেবার জন্য -50 ডিগ্রি সেলসিয়াস পর্যন্ত।

সেলুলার গ্লাস: ক্রায়োজেনিক অ্যাপ্লিকেশনের জন্য -196°C পর্যন্ত যেখানে আর্দ্রতা অভেদ্যতা গুরুত্বপূর্ণ।

ক্যালসিয়াম সিলিকেট: বাষ্প, গরম তেল এবং প্রসেস লাইনের জন্য 650°C পর্যন্ত।

পার্লাইট-ভিত্তিক বা মাইক্রোপোরাস বোর্ড: চরম তাপমাত্রায় খুব কম তাপ পরিবাহিতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য।

প্রতিটি ব্লককে পাইপের ব্যাস এবং প্রকল্পের জন্য নির্দিষ্ট করা নিরোধক বেধের সাথে মেলে মেশিন করা হয়। এটির সংকোচনশীল শক্তি সম্পূর্ণ হাইড্রোটেস্ট লোডের বিরুদ্ধে যাচাই করা হয়, কেবলমাত্র অপারেটিং ওজন নয়, কমিশনিংয়ের সময় নিষ্পেষণ রোধ করতে।

একটি বাষ্প বাধা যা বাধাগ্রস্ত হয় না

ধাতু জুতা শরীর একটি সমন্বিত sealing ফ্ল্যাঞ্জ সঙ্গে গড়া হয়. যখন সাইট ক্রু পাইপ নিরোধক এবং বাইরের ক্ল্যাডিং ইনস্টল করে, তখন তারা বাষ্প বাধাকে সরাসরি এই ফ্ল্যাঞ্জে নিয়ে আসে এবং এটিকে আঠালো বা টেপ দিয়ে সিল করে। ফলাফল হল একটি অবিচ্ছিন্ন, পরিদর্শনযোগ্য খাম যা সরাসরি সমর্থন অবস্থানের মধ্য দিয়ে যায় — কোনও ফাঁক নেই, কোনও হ্যান্ড-কাট প্যাচ নেই, শুধুমাত্র সাইট-প্রয়োগ করা ম্যাস্টিকের উপর নির্ভরশীলতা নেই।

ডকুমেন্টেশন এবং নির্ভরযোগ্যতা

প্রতিটি প্রি-ইনসুলেটেড স্লাইড সমর্থন জাহাজে একটি সম্পূর্ণ ডকুমেন্টেশন সহ:

সমস্ত ইস্পাত অংশের জন্য EN 10204 টাইপ 3.1 শংসাপত্র।

নকশা তাপমাত্রায় তাপ পরিবাহিতা এবং কম্প্রেসিভ শক্তি মান সহ নিরোধক উপাদান ডেটাশিট।

স্লাইড প্লেট ঘর্ষণ সহগ শংসাপত্র, পরীক্ষাগার পরীক্ষার দ্বারা যাচাই করা হয়েছে।

ভ্রমণের পরিসীমা, ব্লকের বেধ এবং বেস প্লেটের মাত্রা নিশ্চিত করে মাত্রিক প্রতিবেদন।

সাধারণ অ্যাপ্লিকেশন

পাওয়ার প্ল্যান্ট এবং শিল্প সুবিধাগুলিতে বাষ্প এবং ঘনীভূত পাইপ র্যাক।

ঠাণ্ডা জল এবং জেলা কুলিং লাইন যেখানে স্লাইড সমর্থন দীর্ঘ সোজা রানে অবস্থান করা হয়।

ক্রায়োজেনিক পাইপ গ্যালারি যেখানে তাপীয় সংকোচন একটি নির্ভরযোগ্য, কম-ঘর্ষণ স্লাইডিং পৃষ্ঠের দাবি করে।

যেকোন ইনসুলেটেড পাইপিং সিস্টেম যেখানে ফিল্ড-এসেম্বল করা স্লাইড প্লেট ইনসুলেশন ইনস্টলেশনকে ধীর করে দেবে এবং পরিদর্শনে অসুবিধা তৈরি করবে।

তিয়ানশুন কেন?

একটি স্লাইড সমর্থন যা কয়েকটি তাপচক্রের পরে এর নিরোধককে আবদ্ধ করে বা চূর্ণ করে তা একটি স্লাইড সমর্থন নয় - এটি একটি ভবিষ্যতের মেরামতের আদেশ। আমাদের ফ্যাক্টরি-ইন্টিগ্রেটেড পদ্ধতি ফিল্ড অ্যাসেম্বলির পরিবর্তনশীলতা দূর করে এবং নিশ্চিত করে যে স্লাইডিং পৃষ্ঠগুলি সারিবদ্ধ, নিরোধক ব্লক সম্পূর্ণরূপে সমর্থিত, এবং সাইট টিম দ্বারা বাষ্প বাধা পরিষ্কারভাবে কার্যকর করা যেতে পারে। আপনার আইসোমেট্রিক্স থেকে শুরু হওয়া 70% এরও বেশি পুনরাবৃত্তি ব্যবসা এবং প্রকৌশল সহায়তা সহ, আমরা এমন একটি পণ্য সরবরাহ করি যা প্রথম হিট-আপ থেকে শেষ পর্যন্ত অনুমানযোগ্যভাবে সম্পাদন করে।

FAQ

প্রশ্ন: স্লাইডের পৃষ্ঠটি যদি নষ্ট হয়ে যায় তবে কি প্রতিস্থাপন করা যেতে পারে?

উত্তর: স্লাইড পৃষ্ঠগুলি ফ্যাক্টরি সমাবেশের মধ্যে আবদ্ধ এবং বন্ধন করা হয়, তাই ক্ষেত্র প্রতিস্থাপন ব্যবহারিক নয়। আমরা যে উপকরণগুলি ব্যবহার করি সেগুলি ডিজাইন লোডের অধীনে কয়েক দশকের আন্দোলনের জন্য রেট করা হয় এবং আমরা প্রতিটি অর্ডারের সাথে ঘর্ষণ পরীক্ষার ডেটা সরবরাহ করি।

প্রশ্ন: কোন তাপমাত্রা পরিসীমা আচ্ছাদিত করা হয়?

উত্তর: -196°C (সেলুলার গ্লাস) থেকে +650°C (ক্যালসিয়াম সিলিকেট)। উচ্চ তাপমাত্রা বিশেষ উপকরণের সাথে মিটমাট করা যেতে পারে — আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।

প্রশ্ন: স্লাইডিং ক্রিয়া দ্বারা আপনি কীভাবে অন্তরণ ব্লকটিকে শিয়ার করা থেকে বিরত করবেন?

উত্তর: স্লাইড প্লেনটি নিরোধক ব্লকের নীচে অবস্থিত এবং একটি কঠোর লোড বিতরণ প্লেট দুটিকে আলাদা করে। নিরোধক শুধুমাত্র কম্প্রেসিভ লোড অভিজ্ঞতা; স্লাইডিং বাহিনী সরাসরি ধাতব পৃষ্ঠের মধ্যে স্থানান্তরিত হয়।

প্রশ্ন: আমি কি একটি স্লাইড সমর্থন পেতে পারি যা পাইপটিকে পার্শ্বীয়ভাবে গাইড করে?

উঃ হ্যাঁ। আমরা সমর্থন বডিতে অবিচ্ছেদ্য গাইড প্লেট যুক্ত করতে পারি, পাশ্বর্ীয় স্থানচ্যুতিকে নিয়ন্ত্রণ করার সময় অক্ষীয় চলাচলের অনুমতি দেয়।
