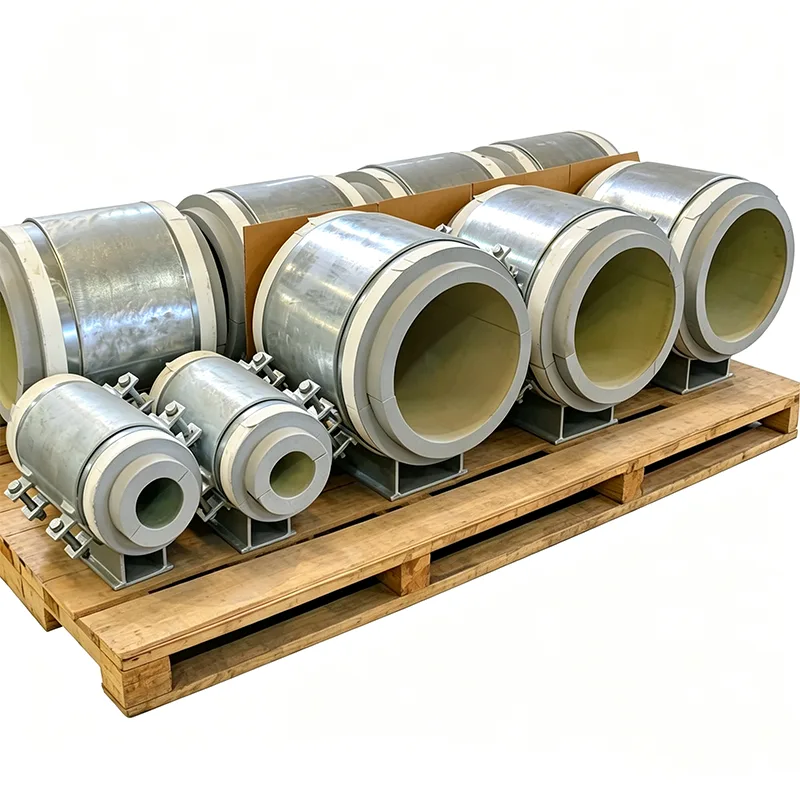

বেস মাউন্ট করা প্রাক-অন্তরক পাইপ সমর্থন করে

পাইপ সাপোর্টের চারপাশে ফিল্ড-ফেব্রিকেটিং ইনসুলেশন যেকোন প্রাক-ইনসুলেটেড সিস্টেমে দুর্বল পয়েন্ট তৈরি করে। ইয়াংঝো তিয়ানশুনের বেস মাউন্টেড প্রি-ইনসুলেটেড পাইপ সাপোর্টগুলি সম্পূর্ণরূপে এনক্যাপসুলেটেড ইনসুলেশন ব্লক, ইন্টিগ্রেটেড বাষ্প বাধা, এবং ঐচ্ছিক স্লাইড প্লেট সহ একক কারখানায় তৈরি ইউনিট হিসাবে আসে — সাইটের শ্রম কাটা, তাপীয় সেতু দূর করা এবং ইনস্টলেশনের গতি বাড়ানো। একটি উদ্ধৃতি অনুরোধ করুন, আপনার নিরোধক স্পেসিফিকেশন পাঠান, বা আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করুন।

একটি প্রি-ইনসুলেটেড পাইপিং প্রজেক্টে — ডিস্ট্রিক্ট হিটিং, কুলিং নেটওয়ার্ক বা ইন্ডাস্ট্রিয়াল হট অ্যান্ড কোল্ড লাইন — ইনসুলেশন সিস্টেম তার দুর্বলতম পয়েন্টের মতোই শক্তিশালী। সমর্থন অবস্থান সাধারণত যে দুর্বল পয়েন্ট. একটি পাইপের জুতার চারপাশে ফিল্ড-ফেব্রিকেটিং ইনসুলেশন, ব্লকের উপাদানকে আকারে কাটতে এবং বিশ্রী অবস্থানে বাষ্প বাধা সিল করতে সময় লাগে, এটি ইনস্টলারের দক্ষতার উপর অনেক বেশি নির্ভর করে এবং একবার ক্ল্যাডিং চালু হয়ে গেলে সঠিকভাবে পরিদর্শন করা কঠিন।

বেস মাউন্ট করা প্রি-ইনসুলেটেড পাইপ সাপোর্ট করে সেই সাইটের কাজ শেষ করে। লোড-বেয়ারিং ইনসুলেশন ব্লকটি মেটাল সাপোর্ট বডির ভিতরে ফ্যাক্টরি-বন্ডেড এবং আমাদের প্ল্যান্ট ছেড়ে যাওয়ার আগে একটি অবিচ্ছিন্ন জ্যাকেটের মধ্যে সিল করা হয়। সমাবেশটি একটি একক, ইনস্টল করার জন্য প্রস্তুত ইউনিট হিসাবে সাইটে পৌঁছে: এটিকে ফাউন্ডেশন বা স্টিলওয়ার্কের সাথে বোল্ট করুন, পাইপটি বিছিয়ে দিন এবং পার্শ্ববর্তী পাইপ নিরোধকটিকে সমর্থনের অন্তর্নির্মিত সিলিং কলারের সাথে সরাসরি সংযুক্ত করুন। আমরা 2012 সাল থেকে আমাদের Yangzhou সুবিধায় এই সমর্থনগুলি তৈরি করছি, এমন প্রকল্পগুলির জন্য যেখানে ধারাবাহিকতা, গতি এবং দীর্ঘমেয়াদী নিরোধক কর্মক্ষমতা আলোচনার অযোগ্য।

এক কারখানায় নির্মিত সমাবেশে আপনি যা পাবেন

প্রতিটি বেস মাউন্ট করা প্রি-ইনসুলেটেড পাইপ সমর্থন তিনটি সমন্বিত স্তর নিয়ে গঠিত:

আপনার স্ট্রাকচারাল লোডিং এবং সিসমিক প্রয়োজনীয়তা অনুযায়ী প্রি-ড্রিল করা অ্যাঙ্কর বল্ট হোল সহ একটি শক্ত ইস্পাত বেস প্লেট।

একটি উচ্চ-ঘনত্ব নিরোধক ব্লক, অপারেটিং তাপমাত্রার জন্য নির্বাচিত, সম্পূর্ণরূপে ধাতব শরীরের মধ্যে ক্যাপচার করা। 140 ডিগ্রি সেলসিয়াস পর্যন্ত গরম পরিষেবার জন্য, আমরা সাধারণত উচ্চ-ঘনত্বের পলিউরেথেন (PUR) বা polyisocyanurate (PIR) ব্যবহার করি। ঠাণ্ডা পানি এবং সাব-জিরো অ্যাপ্লিকেশনের জন্য, ক্লোজড-সেল সেলুলার গ্লাস বা নিম্ন-তাপমাত্রার পরিষেবা রেটিং সহ পিআইআর ব্যবহার করা হয়।

একটি পাইপ ক্র্যাডল বা স্যাডল যা ইনসুলেশন ব্লকে লোড বিতরণ করে, যান্ত্রিকভাবে ঘূর্ণন বা উত্তোলন প্রতিরোধ করার জন্য স্থির করা হয়। দোলনাটি পাইপের বাইরের ব্যাসের সাথে মেলে এমন একটি ব্যাসার্ধ দিয়ে ডিজাইন করা হয়েছে এবং এতে আবরণের ক্ষতি রোধ করার জন্য একটি প্রতিরক্ষামূলক লাইনার রয়েছে।

সম্পূর্ণ ধাতু সমাবেশ স্ট্যান্ডার্ড হিসাবে হট-ডিপ গ্যালভানাইজড, ক্ষয়কারী পরিবেশের জন্য স্টেইনলেস স্টিল উপলব্ধ। যেহেতু নিরোধক ব্লকটি নিয়ন্ত্রিত কারখানার অবস্থার অধীনে বন্ধন করা হয়, তাই সংকোচনশীল লোড পথটি পুরোপুরি লম্ব, এবং কোনও বায়ু ফাঁক নেই যা সময়ের সাথে সাথে সংবহনশীল তাপ হ্রাস বা আর্দ্রতা স্থানান্তরকে অনুমতি দেবে।

কোন থার্মাল ব্রিজ নেই, বাষ্প লিক নেই

এই সমর্থনের সংজ্ঞায়িত বৈশিষ্ট্য হল যে ইস্পাত বেস প্লেট এবং পাইপ ক্র্যাডল স্পর্শ করে না। নিরোধক ব্লক সম্পূর্ণ পাইপের ওজন বহন করে এবং তাপ বিরতি হিসাবে কাজ করে। ঠাণ্ডা পাইপে, এর মানে বেস প্লেট বা এর নিচের স্ট্রাকচারাল স্টিলের ওপর কোনো তুষারপাত হয় না। গরম পাইপে, এর মানে ফাউন্ডেশনে কোনো তাপ নষ্ট হয় না।

বাষ্প বাধার জন্য, আমরা ঘেরের চারপাশে একটি সমন্বিত ধাতু সিলিং ফ্ল্যাঞ্জের সাহায্যে সমর্থন তৈরি করি। সাইট-প্রয়োগিত পাইপ ইনসুলেশন জ্যাকেট — তা সর্পিল-ক্ষত ধাতব শীট হোক বা তাপ-সঙ্কুচিত হাতা — এই ফ্ল্যাঞ্জের বিপরীতে বাঁট ধরে এবং আঠালো বা টেপ দিয়ে সিল করা হয়, একটি অবিচ্ছিন্ন, পরিদর্শনযোগ্য বাষ্প সীল তৈরি করে। আমরা সাপোর্ট বডির চারপাশে সেকেন্ডারি ইনসুলেশনও প্রি-কাট করি যাতে সাইট ক্রুদের ফ্লাইতে ইনসুলেশন সেগমেন্টগুলি পরিবর্তন করতে না হয়।

যখন সমর্থনে আন্দোলনের প্রয়োজন হয়

অনেক প্রি-ইনসুলেটেড লাইনে, পাইপটিকে প্রসারিত এবং সংকুচিত হওয়ার সাথে সাথে সমর্থনের মধ্য দিয়ে স্লাইড করতে হবে। আমরা একটি কম-ঘর্ষণ স্লাইডিং পৃষ্ঠকে বেস মাউন্ট করা সাপোর্টের সাথে ইনসুলেশনের সাথে আপস না করে একত্রিত করতে পারি। একটি পালিশ স্টেইনলেস স্টীল শীট ইনসুলেশন ব্লকের নীচের অংশে বাঁধা থাকে, বেস প্লেটের উপরে একটি PTFE বা গ্রাফাইট প্যাডের সাথে যুক্ত থাকে। সম্পূর্ণ স্লাইড সমাবেশটি সিল করা সাপোর্ট বডির মধ্যে আবদ্ধ থাকে, তাই কোন ধুলো বা আর্দ্রতা স্লাইডিং পৃষ্ঠগুলিতে পৌঁছাতে পারে না। একটি উদার নিরাপত্তা মার্জিন সহ, আপনার পাইপ স্ট্রেস বিশ্লেষণের সাথে মেলে ডিজাইন আন্দোলনের পরিসর গণনা করা হয়।

ডকুমেন্টেশন যা পণ্যের গুণমানের সাথে মেলে

তিয়ানশুনের প্রতিটি প্রি-ইনসুলেটেড সাপোর্ট অর্ডারের মধ্যে রয়েছে:

সমস্ত কাঠামোগত ইস্পাত এবং বোল্টিংয়ের জন্য EN 10204 টাইপ 3.1 উপাদান শংসাপত্র।

তাপ পরিবাহিতা, সংকোচন শক্তি, এবং নকশা তাপমাত্রায় জলীয় বাষ্প ব্যাপ্তিযোগ্যতা তালিকাবদ্ধ অন্তরণ উপাদান ডেটাশিট।

মাত্রিক পরিদর্শন প্রতিবেদনগুলি ব্লকের বেধ, বেস প্লেটের মাত্রা এবং সমাবেশের সামগ্রিক উচ্চতা এবং প্রান্তিককরণ নিশ্চিত করে।

বন্ধন এবং নিরাময়ের সময় পরিবেশগত অবস্থা দেখানো কারখানার উত্পাদন রেকর্ড, যা দীর্ঘমেয়াদী আনুগত্য অখণ্ডতার জন্য গুরুত্বপূর্ণ।

সাধারণ অ্যাপ্লিকেশন

ডিস্ট্রিক্ট হিটিং এবং কুলিং নেটওয়ার্ক, যেখানে প্রি-ইনসুলেটেড বন্ডেড পাইপ সিস্টেম স্ট্যান্ডার্ড

পুঁতে রাখা এবং উপরে মাটির প্রাক-অন্তরক পাইপ র্যাক শিল্প কারখানায়

এলএনজি এবং ক্রায়োজেনিক পাইপিং যেখানে একটি কারখানা-সিল করা বাষ্প বাধা উল্লেখযোগ্যভাবে কমিশনিং বিলম্বকে হ্রাস করে

খাদ্য এবং ওষুধের সুবিধার জন্য স্বাস্থ্যকর, পরিষ্কারযোগ্য সমর্থন পৃষ্ঠের প্রয়োজন

যে কোনও প্রকল্প যেখানে সাইটের নিরোধক শ্রম হ্রাস করা একটি পরিমাপযোগ্য খরচ এবং সময়সূচী সুবিধা

কেন প্রি-ইনসুলেটেড সাপোর্টের জন্য তিয়ানশুন বেছে নেবেন?

আমরা নিরোধকটিকে একটি চিন্তাভাবনা হিসাবে বিবেচনা করি না এবং আমরা কেবল একটি সাধারণ জুতোতে একটি ব্লক স্টাফ করি না। আমাদের ইন-হাউস ইঞ্জিনিয়ারিং টিম আপনার পাইপের আকার, নিরোধক স্পেসিফিকেশন এবং স্ট্রাকচারাল লোড নেয় এবং প্রতিটি সমর্থনকে কনফিগার করে যাতে ইনসুলেশন ব্লকটি তার অনুমোদিত সংকোচনের চাপের মধ্যে কাজ করে, বাষ্প বাধাটি ইম্প্রোভাইজেশন ছাড়াই সাইট ক্রু দ্বারা কার্যকর করা যেতে পারে এবং বেস প্লেটটি আপনার সিভিল বা স্ট্রাকচারাল স্টিলের ব্যবস্থার সাথে মেলে। এই নকশা-প্রথম পদ্ধতি, আমাদের 14 বছরের অভিজ্ঞতা এবং 70%-এর উপরে পুনরাবৃত্তি-অর্ডারের হারের সাথে মিলিত, নিশ্চিত করে যে আপনি একটি সমর্থন পাবেন যা তাপ যেখানে থাকে এবং ঘনীভবন বন্ধ করে দেয়।

FAQ

প্রশ্ন: ইনসুলেশন ব্লক ক্ষতিগ্রস্থ হলে প্রতিস্থাপন করা যেতে পারে?

উত্তর: এটি বন্ধনযুক্ত এবং এনক্যাপসুলেটেড, ক্ষেত্র প্রতিস্থাপনকে অব্যবহারিক করে তোলে। আমরা সমালোচনামূলক অবস্থানের জন্য একটি অতিরিক্ত সমাবেশ অর্ডার করার সুপারিশ করি। শক্তিশালী ইস্পাত বডি পরিচালনার সময় ক্ষতির ঝুঁকি কমিয়ে দেয়।

প্রশ্ন: এই সমর্থনগুলি কোন তাপমাত্রার পরিসীমা কভার করে?

উত্তর: স্ট্যান্ডার্ড পিআইআর/সেলুলার গ্লাস কম্বিনেশনের জন্য -196°C থেকে +140°C। উচ্চ তাপমাত্রার জন্য, ক্যালসিয়াম সিলিকেট ব্লক ব্যবহার করা যেতে পারে।

প্রশ্ন: আমার কি আমার নিজস্ব স্লাইড প্লেট সরবরাহ করতে হবে?

উত্তর: না। আমরা ফ্যাব্রিকেশনের সময় স্লাইড প্লেটকে একীভূত করতে পারি, এবং স্লাইডিং পৃষ্ঠটি সাপোর্ট বডির ভিতরে সিল করা থাকে।

প্রশ্ন: আমি কীভাবে আপনার সমর্থনে পাইপ নিরোধক সিল করব?

উত্তর: আমরা সমর্থনের চারপাশে একটি ধাতব সিলিং কলার সরবরাহ করি। আপনার সাইট টিম এই কলার পর্যন্ত পাইপ ইনসুলেশন জ্যাকেটটি কেবল বাট করে এবং সাইট-স্ট্যান্ডার্ড আঠালো টেপ বা ম্যাস্টিক দিয়ে সিল করে দেয়।

প্রশ্ন: কি মান প্রযোজ্য?

A: MSS SP-58/69-এ স্টিল ফেব্রিকেশন। নিরোধক ব্লক EN 14305 (সেলুলার গ্লাস) বা EN 13165 (PUR/PIR) মেনে চলে। আমরা জেলা গরম করার পাইপের জন্য EN 253 এর মতো নির্দিষ্ট প্রকল্প কোডগুলিও পূরণ করতে পারি।
