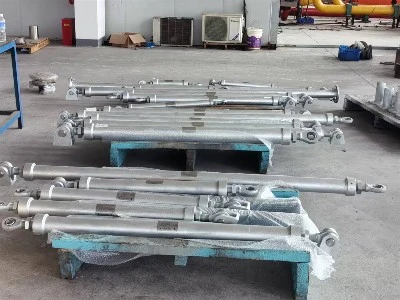

Sway Struts

ইয়াংঝো তিয়ানশুন বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল, এইচভিএসি, জাহাজ নির্মাণ এবং পারমাণবিক অ্যাপ্লিকেশনের জন্য দোলা স্ট্রট ডিজাইন ও তৈরি করে। 2012 সাল থেকে, চীনের জিয়াংসুতে আমাদের কারখানা — 35,000 m² যার 100 টিরও বেশি যোগ্য কর্মী রয়েছে — 45টিরও বেশি দেশে প্রকল্পগুলিতে পাইপ সংযম ডিভাইস সরবরাহ করেছে। প্রতিটি দোলনা একটি ISO 9001:2015 প্রত্যয়িত মানের সিস্টেমের অধীনে নির্মিত এবং প্রয়োজনীয় পরীক্ষা এবং উপাদান ডকুমেন্টেশন সহ পাঠানো হয়।

একটি দোলনা অক্ষীয় দিকে তাপীয় প্রসারণকে বাধা না দিয়ে একটি পাইপের পার্শ্বীয় গতিবিধি সীমিত করে। স্বাভাবিক ক্রিয়াকলাপে এটি পাইপ রান বরাবর ধীর তাপ স্থানচ্যুতি গ্রহণ করে। যখন একটি পার্শ্ব বল দেখা দেয় — বায়ু, ভূমিকম্পের ত্বরণ, জলের হাতুড়ি, ঘূর্ণায়মান সরঞ্জামের কম্পন, বা সামুদ্রিক প্ল্যাটফর্মে তরঙ্গ গতি থেকে — স্ট্রট একটি অনমনীয় সদস্য হিসাবে কাজ করে, পাইপটিকে অবস্থানে ধরে রাখে এবং বিল্ডিং কাঠামো বা ইস্পাত র্যাকে লোড প্রেরণ করে। এটি পাইপ ঢালাই, ফ্ল্যাঞ্জ এবং সংযুক্ত সরঞ্জামগুলিকে ক্লান্তি ক্ষতি এবং প্রভাব থেকে রক্ষা করে।

যেহেতু স্ট্রুট যেকোন কোণে সেট করা যেতে পারে, এটি উল্লম্ব, অনুভূমিক এবং বাঁকানো ইনস্টলেশন জুড়ে কাজ করে। এর দৈর্ঘ্যের সামঞ্জস্যযোগ্যতা সাইট টিমকে এটিকে পাইপ সংযুক্তি এবং কাঠামোগত অ্যাঙ্কর পয়েন্টের মধ্যে নির্মিত ব্যবধানে ফিট করতে দেয়, এমন সহনশীলতা শোষণ করে যা অঙ্কন সর্বদা ভবিষ্যদ্বাণী করতে পারে না।

নির্মাণ এবং মূল বৈশিষ্ট্য

উচ্চ শক্তি ইস্পাত বডি

স্ট্রট টিউব, শেষ জিনিসপত্র, এবং হার্ডওয়্যার নির্দিষ্ট লোড এবং তাপমাত্রার জন্য নির্বাচিত কার্বন ইস্পাত বা লো-অ্যালয় ইস্পাত থেকে তৈরি। স্ট্যান্ডার্ড উপাদান শংসাপত্র প্রতিটি ব্যাচের সাথে থাকে, যান্ত্রিক বৈশিষ্ট্য এবং রাসায়নিক গঠন নিশ্চিত করে। ক্ষয়কারী বা সামুদ্রিক পরিবেশের জন্য, স্টেইনলেস স্টীল গ্রেড পাওয়া যায়।

ক্ষেত্রের নির্ভুলতার জন্য সামঞ্জস্যযোগ্য দৈর্ঘ্য

একটি টেলিস্কোপিং বা থ্রেডেড অ্যাডজাস্টমেন্ট মেকানিজম স্ট্রটকে সাইটে সঠিক ইনস্টল করা দৈর্ঘ্যে সেট করার অনুমতি দেয়। সাধারণ সমন্বয় ভ্রমণের বিকল্পগুলি হল ±25 মিমি, ±50 মিমি এবং ±100 মিমি। এই সামঞ্জস্যযোগ্যতার অর্থ হল স্ট্রুটটি কাটিং বা ঢালাই ছাড়াই ইনস্টল করা যেতে পারে এবং এটি পাইপ জুতা এবং কাঠামোর মধ্যে ছোটখাটো মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেয়।

একাধিক শেষ সংযোগ বিকল্প

বিভিন্ন পাইপ সংযুক্তি এবং স্ট্রাকচারাল ইন্টারফেস বিন্যাস অনুসারে, স্ট্রুটকে বল জয়েন্ট, ক্লিভিস প্রান্ত বা থ্রেডেড রড সংযোগ দিয়ে সরবরাহ করা যেতে পারে। বল জয়েন্টগুলি কৌণিক ঘূর্ণনের অনুমতি দেয় এবং বাঁকানো মুহূর্তগুলিকে স্ট্রট টিউবে প্রবেশ করা থেকে বিরত রাখে। ক্লিভিস প্রান্তগুলি সরল ইনস্টলেশনের জন্য একটি সাধারণ পিনযুক্ত সংযোগ প্রদান করে। আমরা শেষ প্রকার সরবরাহ করি যা প্রকল্পের মান বিবরণের সাথে মেলে।

দীর্ঘ সেবা জীবনের জন্য জারা সুরক্ষা

স্ট্যান্ডার্ড পৃষ্ঠ চিকিত্সা হট ডিপ গ্যালভানাইজিং, যা টিউবের ভিতরে এবং বাইরে অভিন্ন কভারেজ প্রদান করে। উন্নত সুরক্ষার জন্য, আমরা হাই-বিল্ড ইপোক্সি আবরণ, ফিউশন বন্ডেড ইপোক্সি (FBE), এবং তিন-স্তর পলিথিন (3PE) সিস্টেম অফার করি। আবরণ পছন্দ সাইট বায়ুমণ্ডলীয় অবস্থা এবং অপারেটিং তাপমাত্রা উপর ভিত্তি করে সম্মত হয়।

আন্তর্জাতিক মান সঙ্গে সম্মতি

সোয়ে স্ট্রটগুলি প্রক্রিয়া এবং পাওয়ার পাইপিংয়ের জন্য ASME B31.1 এবং B31.3, পাইপ সমর্থনের জন্য MSS SP-58 এবং GB/T মান অনুসারে ডিজাইন এবং তৈরি করা হয়েছে। যখন প্রজেক্ট স্পেসিফিকেশনের জন্য বিকল্প কোডের প্রয়োজন হয়, তখন আমরা প্রযুক্তিগত সামঞ্জস্যতা পর্যালোচনা করি এবং প্রযোজ্য স্ট্যান্ডার্ডে সরবরাহ করি।

প্রযুক্তিগত বৈশিষ্ট্য

480 kN এর উপরে লোড রেটিং এবং অ-মানক ভ্রমণ কাস্টম অর্ডার হিসাবে পরিচালনা করা হয়। আমাদের প্রকৌশল দল প্রদত্ত লোড কেসের জন্য নকশা যাচাই করে এবং উত্পাদনের আগে অনুমোদনের অঙ্কন সরবরাহ করে।

ঐচ্ছিক জিনিসপত্র

নির্দিষ্ট ইনস্টলেশন এবং কর্মক্ষমতা চাহিদা মেলে, নিম্নলিখিত আনুষাঙ্গিক অন্তর্ভুক্ত করা যেতে পারে:

গতিশীল সংযম যা মাঝে মাঝে আবেগ লোডের জন্য একটি বেগ-সংবেদনশীল লকিং বৈশিষ্ট্য যোগ করে

স্প্রিং ভাইব্রেশন আইসোলেটরগুলি ছোট-বোরের পাইপিংয়ে উচ্চ-ফ্রিকোয়েন্সি কম্পনকে স্যাঁতসেঁতে করতে স্ট্রটের সাথে মিলিত হয়

অ্যাপ্লিকেশনের জন্য অনমনীয় সংযোগ রড যেখানে কোন দৈর্ঘ্য সমন্বয় প্রয়োজন হয় না এবং একটি সাধারণ টাই রড পছন্দ করা হয়

সমাহিত বা সাবসি পরিষেবার জন্য এফবিই এবং 3PE-এর মতো জারা-বিরোধী আবরণ আপগ্রেড করা হয়েছে

এই আনুষাঙ্গিক কারখানায় একত্রিত করা হয়, এবং সম্পূর্ণ সমাবেশ চালানের আগে একক ইউনিট হিসাবে পরীক্ষা করা হয়।

মান নিয়ন্ত্রণ এবং ডকুমেন্টেশন

প্রতিটি দোলা স্ট্রটকে মাত্রাগতভাবে পরীক্ষা করা হয় এবং প্রযোজ্য হলে, নির্দিষ্ট ক্ষমতা নিশ্চিত করতে লোড পরীক্ষা করা হয়। ডায়নামিক বা সিসমিক অ্যাপ্লিকেশনের জন্য, আমরা তাপ নম্বরে পরীক্ষার সার্টিফিকেট এবং উপাদান ট্রেসেবিলিটি প্রদান করি। ওয়েল্ডগুলি চাক্ষুষ এবং যেখানে প্রয়োজন সেখানে অনুপ্রবেশকারী পরীক্ষা ব্যবহার করে যোগ্যতাসম্পন্ন কর্মীদের দ্বারা পরীক্ষা করা হয়।

আমাদের ISO 9001 প্রত্যয়িত পদ্ধতিগুলি ইস্পাত এবং আবরণ সামগ্রীর পরিদর্শন থেকে চূড়ান্ত সমাবেশ এবং প্যাকিং পর্যন্ত সম্পূর্ণ প্রক্রিয়া নিয়ন্ত্রণ করে। আমাদের অর্ডারগুলির 70% এরও বেশি পুনরাবৃত্ত ক্লায়েন্টদের কাছ থেকে আসে যারা প্রকল্পের পরে আমাদের পাইপ রেস্ট্রেন্ট প্রকল্পের কার্যকারিতা বিশ্বাস করে।

যেখানে sway struts ইনস্টল করা হয়

বিদ্যুৎ উৎপাদন

তাপ ও ​​পারমাণবিক প্ল্যান্টের প্রধান বাষ্প এবং ফিডওয়াটার লাইনগুলি অক্ষীয় তাপীয় বৃদ্ধিকে সীমাবদ্ধ না করে বাষ্প হাতুড়ি এবং ভূমিকম্পের ঘটনাগুলির সময় পার্শ্বীয় নড়াচড়াকে রোধ করতে দোলের উপর নির্ভর করে।

পেট্রোকেমিক্যাল এবং শোধনাগার উদ্ভিদ

প্রক্রিয়া ইউনিটের পাইপ র্যাকগুলি বাতাস, বিস্ফোরণ এবং দ্বি-পর্যায়ের প্রবাহের কম্পন থেকে দোল সীমাবদ্ধ করতে দোলা স্ট্রট দিয়ে সজ্জিত। সামঞ্জস্যযোগ্য দৈর্ঘ্য তাদের বিদ্যমান ঘনবসতিপূর্ণ র্যাকগুলিতে পুনরুদ্ধার করার জন্য ব্যবহারিক করে তোলে।

HVAC এবং বহুতল ভবন

ঠাণ্ডা জলের রাইজার, কনডেন্সার জলের লাইন, এবং উঁচু ভবনগুলিতে প্লাম্বিং স্তুপগুলি তাপ সাইকেল চালানো এবং বিল্ডিং ওয়ে দ্বারা প্ররোচিত পার্শ্বীয় গতিবিধি নিয়ন্ত্রণ করতে সোয়ে স্ট্রট ব্যবহার করে। গ্যালভানাইজড ফিনিশ স্যুটগুলি অন্দর এবং বাইরের অবস্থানগুলিকে উন্মুক্ত করে।

জাহাজ নির্মাণ এবং সামুদ্রিক প্ল্যাটফর্ম

জাহাজ এবং অফশোর প্ল্যাটফর্মে পাইপিং তরঙ্গ এবং যন্ত্রপাতি থেকে ধ্রুবক গতির সম্মুখীন হয়। স্টেইনলেস স্টীল বডি এবং উচ্চ-জারা আবরণগুলির সাথে দোলনাগুলি সারিবদ্ধতা বজায় রাখে এবং এই আক্রমণাত্মক পরিবেশে ক্লান্তি থেকে পাইপ জয়েন্টগুলিকে রক্ষা করে।

পারমাণবিক সুবিধা

সুরক্ষা-সম্পর্কিত পাইপিং সিস্টেমগুলি সম্পূর্ণ উপাদান এবং পরীক্ষার ডকুমেন্টেশন প্যাকেজ সহ প্রকল্প-নির্দিষ্ট পারমাণবিক কোড ক্ষেত্রে ডিজাইন করা দোলা স্ট্রট নিয়োগ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

কিভাবে একটি দোলনা স্ট্রট একটি অনমনীয় স্ট্রুট বা একটি স্নাবার থেকে আলাদা?

একটি অনমনীয় স্ট্রট তাপীয় সম্প্রসারণ সহ সমস্ত নড়াচড়া বন্ধ করে দেয়, যা পাইপকে অতিরিক্ত চাপ দিতে পারে। একটি হাইড্রোলিক স্নাবার ধীর তাপ চলাচলের অনুমতি দেয় এবং শুধুমাত্র দ্রুত গতিশীল গতির অধীনে তালা দেয়। অক্ষীয় তাপীয় স্থানচ্যুতির অনুমতি দেওয়ার সময় একটি দোলা স্ট্রট একটি সমতলে অনমনীয় পাশ্বর্ীয় সংযম প্রদান করে, এটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে যেখানে তাপ বৃদ্ধির দিকটি জানা যায় এবং পার্শ্ব লোড অনুমানযোগ্য।

স্ট্যান্ডার্ড কার্বন স্টিলের স্ট্রটে কোন তাপমাত্রার সীমা প্রযোজ্য?

হট ডিপ গ্যালভানাইজড ফিনিস সহ স্ট্যান্ডার্ড কার্বন ইস্পাত স্ট্রটগুলি প্রায় 350 °C পর্যন্ত কাজ করতে পারে। 550 °C পর্যন্ত উচ্চ তাপমাত্রার জন্য, আমরা খাদ ইস্পাত এবং উচ্চ-তাপমাত্রার আবরণ ব্যবহার করি বা শরীরকে আবরণহীন রেখে দিই। শেষ সংযোগের উপাদানগুলিও উন্নত তাপমাত্রার সাথে মানানসই নির্বাচন করা হয়। আমরা তদন্তের সময় আপনার প্রকৃত পাইপ পৃষ্ঠের তাপমাত্রা ভাগ করে নেওয়ার পরামর্শ দিই যাতে সঠিক উপাদানটি বেছে নেওয়া হয়।

দোলা স্ট্রট কি কোন ওরিয়েন্টেশনে ইনস্টল করা যাবে?

হ্যাঁ। স্ট্রট উল্লম্বভাবে, অনুভূমিকভাবে বা একটি কোণে মাউন্ট করা যেতে পারে। বল জয়েন্ট এন্ড সংযোগগুলি কৌণিক মিসলাইনমেন্ট মিটমাট করে, এবং সামঞ্জস্যযোগ্য দৈর্ঘ্য যেকোন অভিযোজনে সাইট সহনশীলতা গ্রহণ করে। একমাত্র প্রয়োজন হল উভয় প্রান্তের কাঠামো নির্দিষ্ট লোড বহন করতে পারে।

কাস্টমাইজেশন কি তালিকাভুক্ত রেঞ্জের বাইরে উপলব্ধ?

আমরা নিয়মিতভাবে 480 kN এর উপরে লোড, অ-মানক সমন্বয় ট্রাভেলস, এবং বিশেষ শেষ ফিটিংস সহ দোলা স্ট্রট সরবরাহ করি। কাস্টম অর্ডারগুলি উত্পাদন শুরু করার আগে প্রদত্ত অনুমোদনের অঙ্কন এবং নকশা গণনার সাথে পরিচালনা করা হয়।

একটি চালানের সাথে কি ডকুমেন্টেশন আছে?

প্রতিটি অর্ডারে উপাদান পরীক্ষার শংসাপত্র, মাত্রিক প্রতিবেদন, পৃষ্ঠের চিকিত্সার সামঞ্জস্য এবং প্রয়োজনে কার্যকরী পরীক্ষার রেকর্ড অন্তর্ভুক্ত থাকে। পারমাণবিক বা নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, আমরা ক্রয় আদেশে উল্লেখিত হিসাবে সম্পূর্ণ ট্রেসেবিলিটি এবং কমপ্লায়েন্স ডকুমেন্টেশন প্রদান করি।

আপনার সাধারণ সীসা সময় কি?

সাধারণ স্পেসিফিকেশন সহ স্ট্যান্ডার্ড দোলা স্ট্রটগুলি চার থেকে পাঁচ সপ্তাহের মধ্যে তৈরি করা যেতে পারে। বড় লোড, খাদ ইস্পাত, এবং বিশেষ আবরণ সময়সূচী প্রসারিত করতে পারে। আমরা উদ্ধৃতির সময় সঠিক ডেলিভারি তারিখ নিশ্চিত করি এবং সর্বত্র স্বচ্ছ উত্পাদন পরিকল্পনা বজায় রাখি।

তিয়ানশুনের সাথে কাজ করছি

যখন আপনি একটি দোলাভঙ্গের প্রয়োজনীয়তা সম্পর্কে আমাদের সাথে যোগাযোগ করেন, তখন পণ্য প্রকৌশল জ্ঞান সহ একজন ডেডিকেটেড অ্যাকাউন্ট ম্যানেজার 24 ঘন্টার মধ্যে উত্তর দেন। আমাদের টিম আপনার লোড ডেটা, অপারেটিং তাপমাত্রা, পাইপের আকার এবং শেষ সংযোগের অগ্রাধিকার পর্যালোচনা করে একটি কনফিগারেশন প্রস্তাব করার জন্য যা ডিজাইন এবং সাইট উভয়ের সাথেই মানানসই। কাস্টম দৈর্ঘ্য, বিশেষ আবরণ, এবং ডকুমেন্টেশন প্যাকেজ আমাদের দৈনন্দিন সরবরাহের অংশ, ব্যতিক্রম নয়।

প্রসবের পরে, আমরা ইনস্টলেশন পরামর্শ এবং পোস্ট-ইন্সটলেশন সমর্থনের জন্য উপলব্ধ থাকি। আমাদের ক্লায়েন্টদের দীর্ঘমেয়াদী আস্থা, 70% এর উপরে পুনরাবৃত্ত ব্যবসায় প্রতিফলিত হয়, এটি নিশ্চিত করে যে আমাদের দোলনাগুলি বছরের পর বছর পরিষেবার মাধ্যমে প্রত্যাশিতভাবে কাজ করে।

ইয়াংজু তিয়ানশুন পাইপলাইন টেকনোলজি কোং লিমিটেড

35,000 m² সুবিধা, জিয়াংসু, চীন - 45 টিরও বেশি দেশে রপ্তানি করছে।

দোলনা স্ট্রট যা পাইপটিকে অক্ষীয়ভাবে শ্বাস নেওয়ার সময় পাশের দিকে ধরে রাখে।
