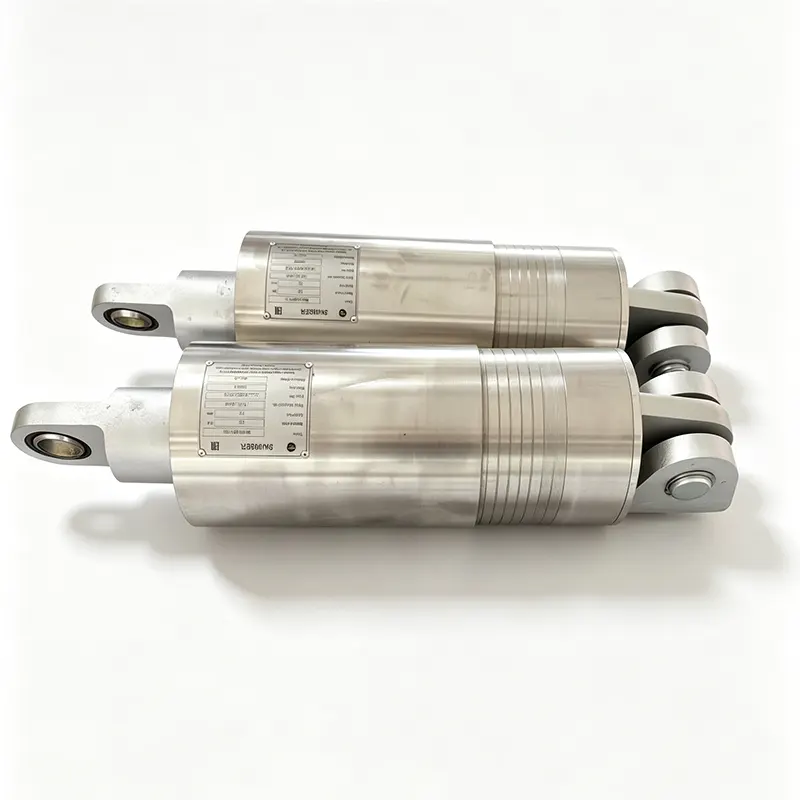

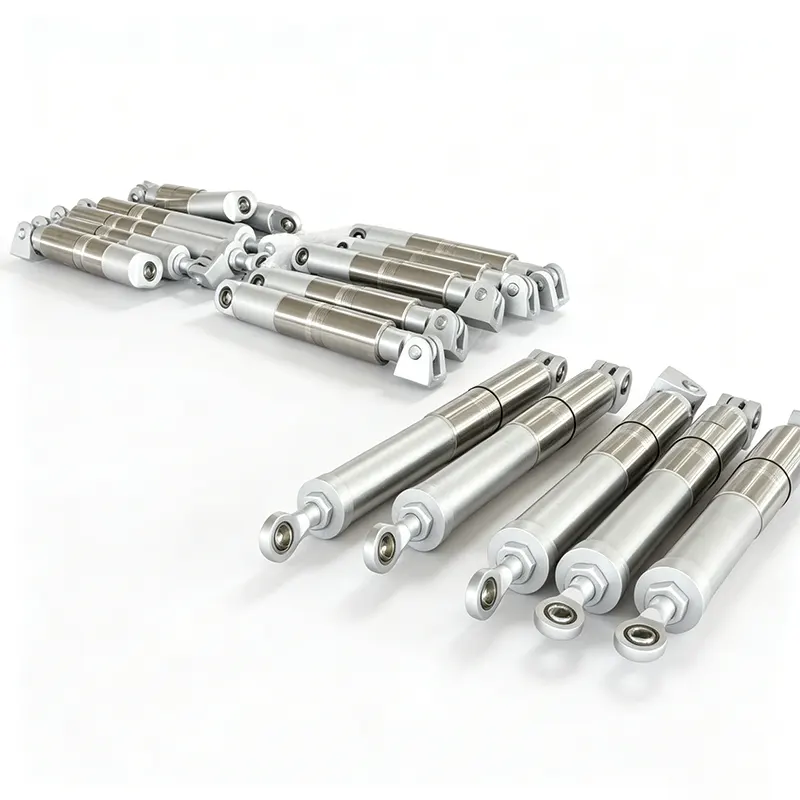

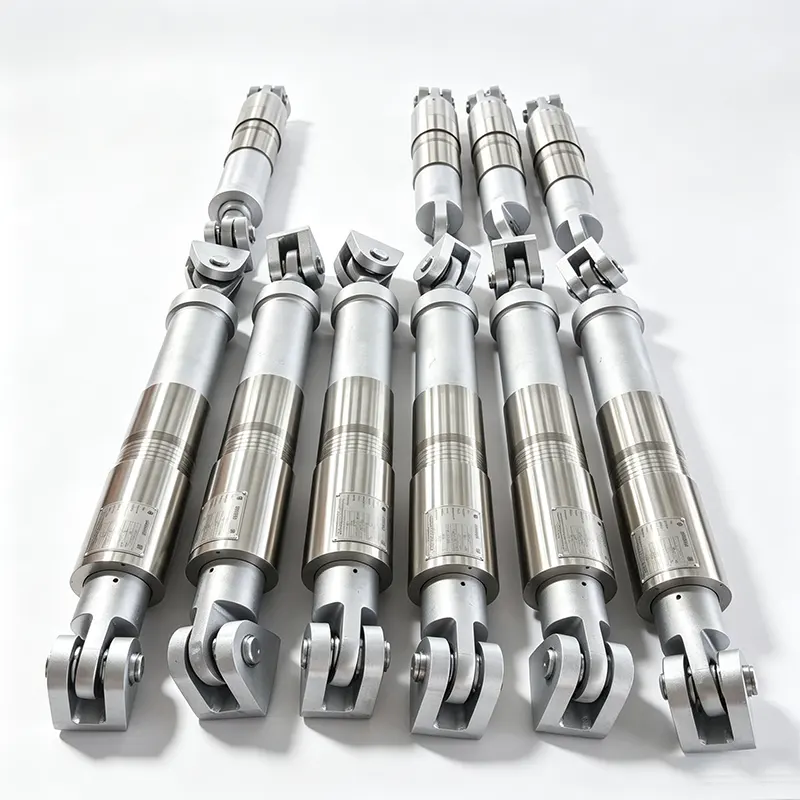

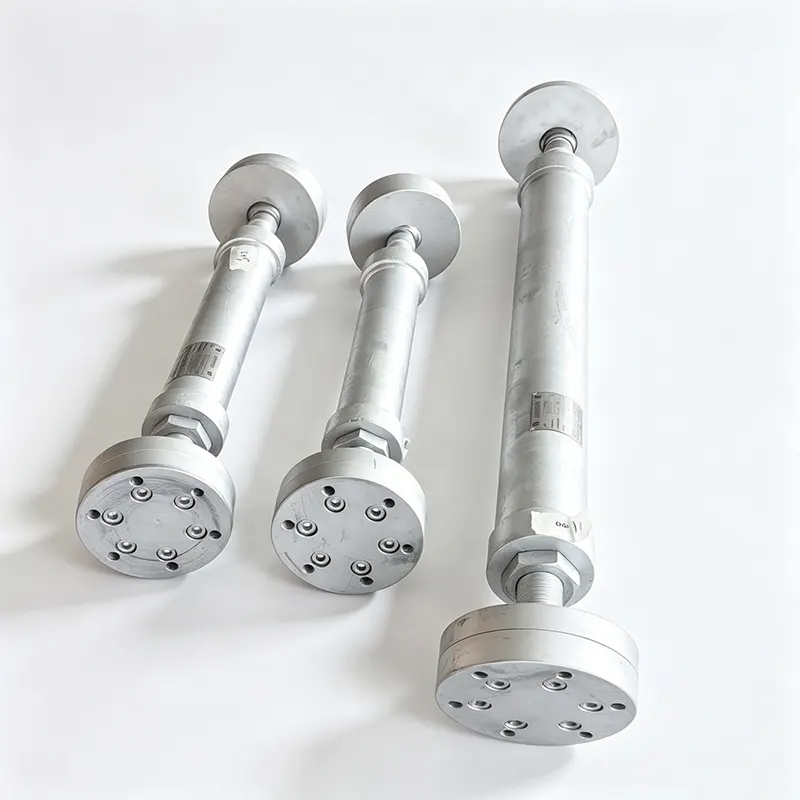

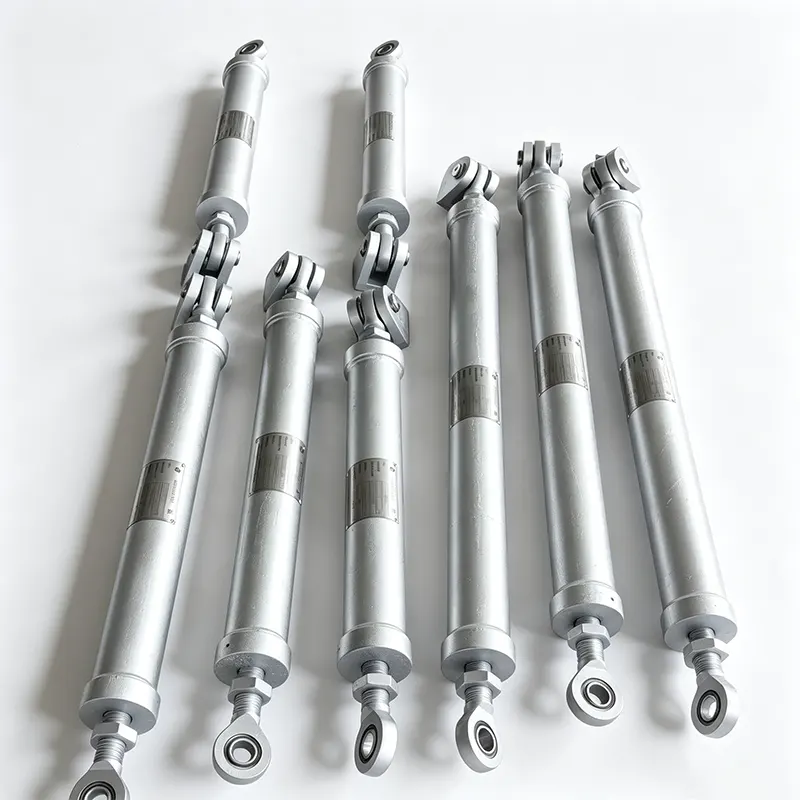

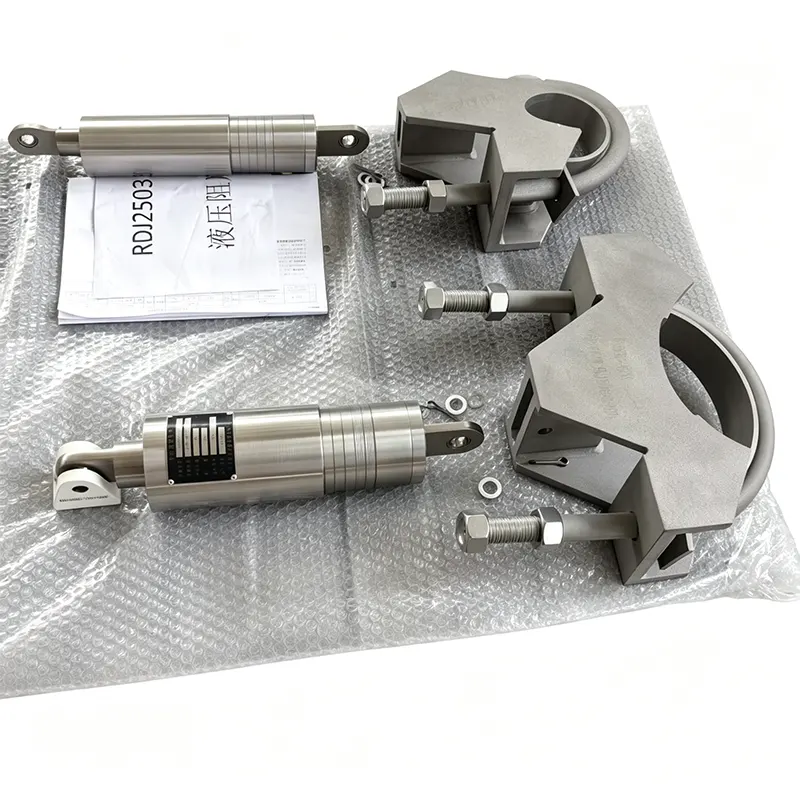

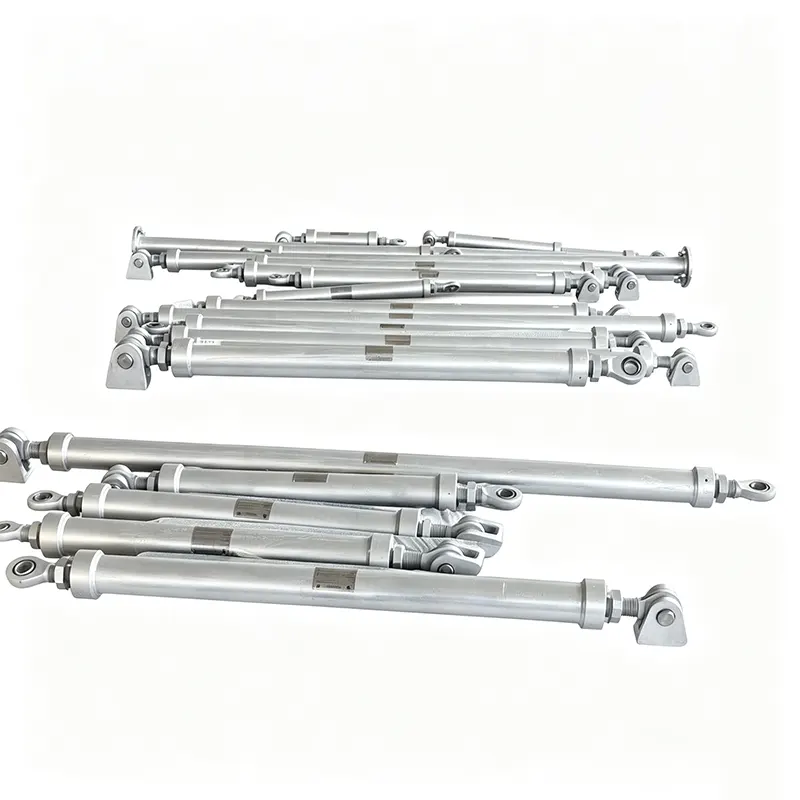

পাইপ সংযম জন্য হাইড্রোলিক Snubbers

Yangzhou Tianshun 2012 সাল থেকে বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল এবং পারমাণবিক সুবিধাগুলিতে হাইড্রোলিক স্নাবার সরবরাহ করেছে। আমাদের YZN সিরিজ স্নাবারগুলি 45টিরও বেশি দেশে কাজ করে, একটি 35,000 m² কারখানা, 100 জন দক্ষ কর্মী, এবং ISO02051 প্রত্যয়িত একটি গুণমান সিস্টেম দ্বারা সমর্থিত।

কিভাবে একটি জলবাহী স্নাবার পাইপিং রক্ষা করে

একটি হাইড্রোলিক স্নাবার একটি বেগ-সংবেদনশীল সংযম। স্বাভাবিক অপারেটিং অবস্থার অধীনে, তাপীয় প্রসারণ এবং সংকোচনের ফলে পাইপটি ধীরে ধীরে সরে যায়। পাইপ রেস্ট্রেন্টের জন্য হাইড্রোলিক স্নাবার্স এই আন্দোলনটিকে কার্যত কোন প্রতিরোধ ছাড়াই অনুসরণ করে, অনেকটা ফ্রি-স্লাইডিং সাপোর্টের মতো কাজ করে। পাইপটি যখন আকস্মিক ত্বরণের মধ্য দিয়ে যায় — জলের হাতুড়ি থেকে, একটি সুরক্ষা ভালভ স্রাব, ভূমিকম্পের কার্যকলাপ, বা একটি পাম্প ট্রিপ — অভ্যন্তরীণ ভালভিং এক সেকেন্ডের একটি ভগ্নাংশের মধ্যে বন্ধ হয়ে যায়। সেই মুহুর্তে, স্নাবারটি প্রায় অনমনীয় স্ট্রুটে পরিণত হয়, গতিশীল লোডকে বিল্ডিং স্ট্রাকচার বা অ্যাঙ্কর পয়েন্টে স্থানান্তর করে এবং পাইপ স্থানচ্যুতি প্রতিরোধ করে যা অন্যথায় প্রভাবের ক্ষতি, অতিরিক্ত চাপ বা ক্লান্তি ব্যর্থতার কারণ হতে পারে।

সমালোচনামূলক পার্থক্য হল গতি থ্রেশহোল্ড। ধীর গতিবিধি সীমাবদ্ধতার মধ্য দিয়ে যায়। দ্রুত আন্দোলন লক আউট. এটি একটি পাইপিং সিস্টেমকে টেকসই তাপচক্রের জন্য তার নমনীয়তা বজায় রাখার অনুমতি দেয় যখন প্রয়োজন তখনই তাত্ক্ষণিক সংযম গ্রহণ করে।

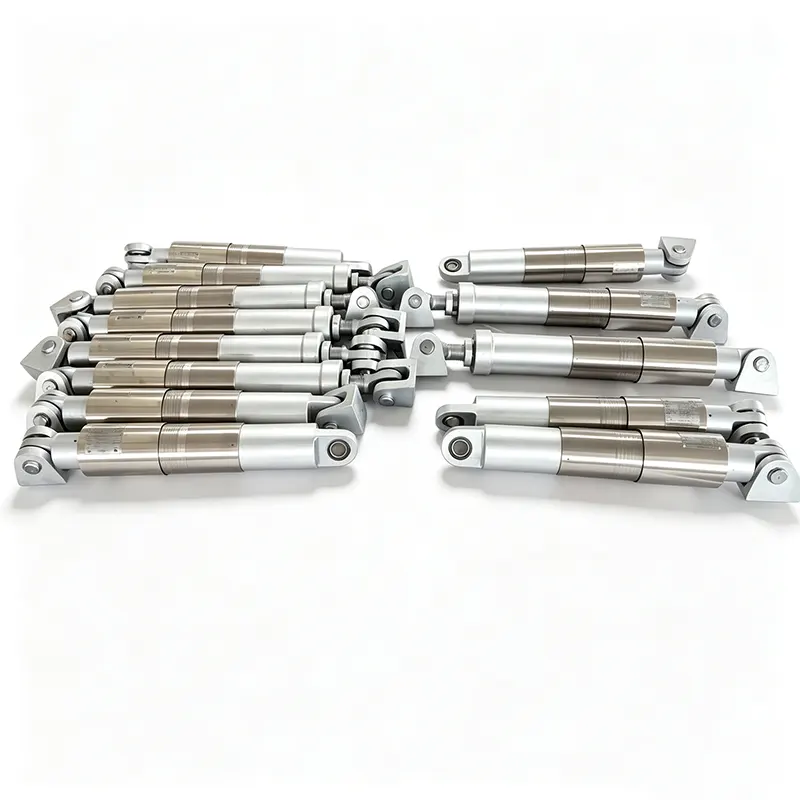

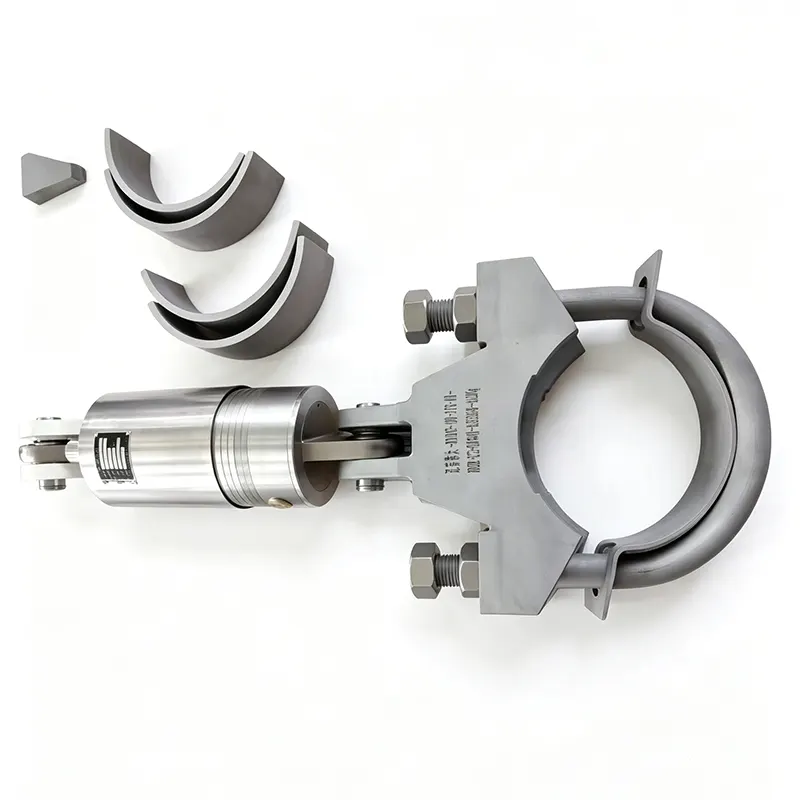

YZN সিরিজের নকশা এবং বৈশিষ্ট্য

দৃশ্যমান অবস্থান নির্দেশক

স্নাবার বডিতে একটি পরিষ্কার যান্ত্রিক সূচক উভয় দিকে উপলব্ধ স্ট্রোক পরিসীমা দেখায়। রক্ষণাবেক্ষণ দলগুলি ডিভাইসটি সংযোগ বিচ্ছিন্ন না করেই ইউনিটটি তার নকশা ভ্রমণের মধ্যে কাজ করছে কিনা বা সামঞ্জস্যের প্রয়োজন কিনা তা এক নজরে যাচাই করতে পারে।

কম্প্যাক্ট এবং প্রতিসম নির্মাণ

প্রতিসাম্য বিন্যাস ইনস্টলেশন অভিযোজন সহজ করে এবং ভুল মাউন্ট করার সম্ভাবনা হ্রাস করে। এর কমপ্যাক্ট খামটি টাইট পাইপ র্যাক এবং ঘনবসতিপূর্ণ জায়গায় ফিট করে যেখানে বড় স্প্রিং বা অনমনীয় স্ট্রট স্থাপন করা যায় না।

কম ঘর্ষণ এবং সংক্ষিপ্ত লক আপ সময়

অভ্যন্তরীণ ঘর্ষণ নির্ভুল মেশিনিং এবং সীল নির্বাচন মাধ্যমে ন্যূনতম করা হয়. গতিশীল প্রতিক্রিয়া সময়, দ্রুত গতির সূচনা থেকে সম্পূর্ণ লকিং পর্যন্ত ব্যবধান, অত্যন্ত সংক্ষিপ্ত রাখা হয়। এটি নিশ্চিত করে যে স্নাবার জড়িত হওয়ার আগে পাইপটি নগণ্য স্থানচ্যুতি অনুভব করে, যা টারবাইন সংযোগ এবং চাপ জাহাজের অগ্রভাগের মতো সংবেদনশীল সরঞ্জামগুলিকে রক্ষা করার জন্য গুরুত্বপূর্ণ।

উচ্চ লকিং বল ক্ষমতা

লক করা হলে, পাইপ রেস্ট্রেন্টের জন্য হাইড্রোলিক স্নাবার্স ফলন ছাড়াই যথেষ্ট প্রসার্য এবং সংকোচনশীল লোড বজায় রাখতে পারে। গতিশীল প্রতিক্রিয়ার সময় উত্পন্ন স্যাঁতসেঁতে শক্তি বেগ ইনপুটের সমানুপাতিক এবং প্রয়োজনীয় নকশা লোড পর্যন্ত নির্দিষ্ট করা যেতে পারে, পাইপ স্ট্রেস বিশ্লেষণের চাহিদার সাথে মিলে যায়।

সীল এবং মিডিয়া সামঞ্জস্য

হাইড্রোলিক তরল এবং বাহ্যিক উদ্ভিদ পরিবেশের সাথে দীর্ঘমেয়াদী সামঞ্জস্যের জন্য সীলগুলি নির্বাচন করা হয়। তরল মাধ্যম, সাধারণত একটি উচ্চ-স্থিতিশীলতা সিলিকন তেল, অপারেটিং তাপমাত্রা পরিসীমা জুড়ে সামঞ্জস্যপূর্ণ সান্দ্রতা বজায় রাখে। সীল উপকরণগুলি বার্ধক্য এবং ফুটো প্রতিরোধ করে, দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত পরিষেবা জীবনে অবদান রাখে।

প্রযুক্তিগত সুযোগ

সমস্ত মান নির্দিষ্ট পাইপিং লোড কেস এবং প্রকল্পের প্রয়োজনীয়তার সাথে অভিযোজিত হয়। অ-মানক স্ট্রোক, লোড রেটিং, এবং সংযোগের ধরন ক্লায়েন্ট আঁকার বিপরীতে তৈরি করা হয়।

মান নিয়ন্ত্রণ এবং পরীক্ষা

প্রতিটি YZN হাইড্রোলিক স্নাবার চালানের আগে কার্যকরী গ্রহণযোগ্যতা পরীক্ষার মধ্য দিয়ে যায়। একটি ডেডিকেটেড টেস্ট বেঞ্চ মুক্ত চলাচল যাচাই করতে ধীর সাইক্লিং প্রয়োগ করে, তারপর লকিং নিশ্চিত করতে এবং ফলে লোড ক্ষমতা পরিমাপ করতে দ্রুত স্থানচ্যুতি অনুকরণ করে। চাপের সীমানা পরীক্ষা করা হয়, এবং স্ট্রোক সূচক অপারেশন বৈধ করা হয়। পরীক্ষার রেকর্ড রাখা হয় এবং চালানের সাথে সরবরাহ করা যেতে পারে।

চাপ সহ অংশ এবং হাইড্রোলিক তরলের জন্য উপাদানের সন্ধানযোগ্যতা বজায় রাখা হয়। পারমাণবিক অ্যাপ্লিকেশনগুলিতে, প্রয়োজনীয় গুণমান নিশ্চিতকরণ প্রোগ্রামগুলি প্রয়োগ করা হয়, যার মধ্যে ASME বয়লার এবং প্রেসার ভেসেল কোড সেকশন III এর প্রযোজ্য বিভাগগুলির সাথে সম্মতি এবং অতিরিক্ত ক্লায়েন্ট-নির্দিষ্ট প্রয়োজনীয়তাগুলি অন্তর্ভুক্ত রয়েছে। আমাদের ISO 9001 প্রত্যয়িত সিস্টেম কাঁচামালের প্রাপ্তি থেকে চূড়ান্ত পরিদর্শন পর্যন্ত সমস্ত পদ্ধতি পরিচালনা করে।

আমাদের অর্ডারগুলির 70% এর বেশি দীর্ঘমেয়াদী পুনরাবৃত্তি ক্লায়েন্টদের কাছ থেকে আসে যারা একাধিক প্রকল্পে আমাদের স্নুবারদের ধারাবাহিক কর্মক্ষমতার উপর আস্থা রাখে।

যেখানে পাইপ সংযমের জন্য হাইড্রোলিক স্নুবার ব্যবহার করা হয়

YZN সিরিজটি ক্রিটিক্যাল পাইপিং সিস্টেমে ইনস্টল করা হয়েছে যেখানে তাপীয় নমনীয়তা এবং তাত্ক্ষণিক গতিশীল সংযমের সংমিশ্রণ অ-আলোচনাযোগ্য।

পারমাণবিক বিদ্যুৎ কেন্দ্র

প্রধান বাষ্প, ফিডওয়াটার, এবং নিরাপত্তা-সম্পর্কিত পাইপিং। Snubbers ভূমিকম্পের ঘটনা থেকে রক্ষা করে এবং স্বাভাবিক অপারেশন চলাকালীন বড় তাপীয় নড়াচড়ার অনুমতি দিয়ে পাইপ ভাঙার গতিশীল প্রভাব ফেলে। সম্পূর্ণ উপাদান এবং পরীক্ষা ডকুমেন্টেশন প্যাকেজ মান.

তাপবিদ্যুৎ কেন্দ্র

বয়লার ফিডওয়াটার লাইন, বাষ্প নিষ্কাশন পাইপিং, এবং টারবাইন বাইপাস সিস্টেম। Snubbers ভালভ অপারেশন থেকে ক্ষণস্থায়ী লোড কমাতে এবং পাইপ চাবুক প্রতিরোধ.

পেট্রোকেমিক্যাল এবং শোধনাগার ইউনিট

FCCU, সংস্কারক, এবং কম্প্রেসার স্টেশনে প্রক্রিয়া পাইপিং। স্নুবাররা তাপচক্রকে সামঞ্জস্য করার সময় দুই-ফেজ প্রবাহ-প্ররোচিত কম্পন এবং মাঝে মাঝে বিস্ফোরণ লোড পরিচালনা করে।

ইস্পাত মিল এবং শিল্প গ্যাস সিস্টেম

হট ব্লাস্ট স্টোভ এবং অক্সিজেন ল্যান্স পাইপিং দ্রুত তাপীয় ক্ষণস্থায়ী এবং কম্পন অনুভব করে। হাইড্রোলিক স্নুবারগুলি তাপ বৃদ্ধিকে সীমাবদ্ধ না করেই পাইপের প্রান্তিককরণ বজায় রাখে।

পাম্প এবং কম্প্রেসার স্টেশন

স্রাব লাইন স্পন্দন বা জল হাতুড়ি ঘটনা সাপেক্ষে. স্নুবারগুলি বেগ-সংবেদনশীল সংযম হিসাবে কাজ করে, ফ্ল্যাঞ্জ এবং সমর্থনগুলির উপর চাপ প্রতিরোধ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

কিভাবে একটি জলবাহী স্নাবার একটি অনমনীয় স্ট্রুট বা একটি স্প্রিং সমর্থন থেকে পৃথক?

একটি অনমনীয় স্ট্রট পাইপটিকে জায়গায় লক করে দেয় এবং সমস্ত তাপীয় চলাচলকে বাধা দেয়, যা পাইপিং এবং সংযুক্ত সরঞ্জামগুলিতে অতিরিক্ত চাপ সৃষ্টি করতে পারে। একটি স্প্রিং সাপোর্ট মাধ্যাকর্ষণ ভার বহন করে কিন্তু গতিশীল শক্তিকে আটকায় না। একটি হাইড্রোলিক স্নাবার ব্রিজ উভয়েরই প্রয়োজন পূরণ করে: এটি অবাধে ধীর তাপ সম্প্রসারণ এবং সংকোচনের অনুমতি দেয়, তারপর যখন পাইপের বেগ একটি প্রিসেট থ্রেশহোল্ড অতিক্রম করে তখন মিলিসেকেন্ডের মধ্যে লক হয়ে যায়। তাপীয় নমনীয়তার সাথে আপস না করে যখন প্রয়োজন হয় তখন এটি গতিশীল সংযম প্রদান করে।

লকিং বেগ সেটিং কী নির্ধারণ করে এবং এটি কি সামঞ্জস্য করা যায়?

লকিং বেগ থ্রেশহোল্ড পাইপের সর্বাধিক প্রত্যাশিত তাপীয় প্রসারণ হার এবং জলের হাতুড়ি বা সিসমিক শকের মতো গতিশীল ঘটনা থেকে উদ্ভূত ন্যূনতম বেগ অনুসারে সেট করা হয়। আমাদের ইঞ্জিনিয়াররা প্রোজেক্ট পাইপ স্ট্রেস অ্যানালাইসিস পর্যালোচনা করে এমন একটি মান স্থাপন করে যা স্বাভাবিক অপারেশনের সময় স্নাবারকে মুক্ত রাখে কিন্তু ক্ষণস্থায়ী সময়ে সম্পূর্ণ সংযম প্রদান করে। থ্রেশহোল্ড ফ্যাক্টরি সেট এবং পরীক্ষা বেঞ্চে কার্যকরীভাবে যাচাই করা হয়; যদি অপারেটিং অবস্থার পরিবর্তন হয়, সেটিংটি আমাদের সুবিধায় পুনরায় ক্যালিব্রেট করা যেতে পারে।

একটি হাইড্রোলিক স্নাবার এর পরিষেবা জীবনের জন্য কী ধরণের রক্ষণাবেক্ষণের প্রয়োজন?

আমরা নিশ্চিত করার জন্য পর্যায়ক্রমিক কার্যকরী পরীক্ষার সুপারিশ করি যে ইউনিটটি এখনও ধীর গতিতে স্থানচ্যুতির অধীনে প্রতিরোধ ছাড়াই চলে এবং দ্রুত গতিতে সঠিকভাবে লক করে। পাওয়ার এবং প্রসেস প্ল্যান্টে, এই চেক সাধারণত প্রতি 3 থেকে 5 বছরে সঞ্চালিত হয়, বা উদ্ভিদ রক্ষণাবেক্ষণ প্রোগ্রাম অনুসারে। সীল এলাকা এবং স্ট্রোক সূচকের ভিজ্যুয়াল পরিদর্শন সহজবোধ্য। যদি একটি ইউনিটের পুনর্নির্মাণের প্রয়োজন হয়, আমরা তরল প্রতিস্থাপন, সীল পরিবর্তন এবং পুনরায় শংসাপত্র সহ কারখানা পরিষেবা অফার করি।

YZN snubbers কি বহিরঙ্গন ইনস্টলেশন বা ক্ষয়কারী উদ্ভিদ পরিবেশ সহ্য করতে পারে?

হ্যাঁ। স্ট্যান্ডার্ড সিলিন্ডারটি বেশিরভাগ বহিরঙ্গন শিল্প সেটিংসের জন্য উপযুক্ত একটি জারা-প্রতিরোধী আবরণ পায়। উপকূলীয়, অফশোর বা রাসায়নিকভাবে আক্রমনাত্মক বায়ুমণ্ডলের জন্য, আমরা স্টেইনলেস স্টিলের সিলিন্ডার সরবরাহ করতে পারি এবং সেই অবস্থার জন্য বিশেষভাবে পিস্টন রড আবরণ এবং সিল সামগ্রী নির্বাচন করতে পারি। আমরা সাইটের পরিবেশ এবং তাপমাত্রা পরিসরের উপর ভিত্তি করে উপাদান নির্বাচনের পরামর্শ দিতে পেরে খুশি।

পারমাণবিক বা নিরাপত্তা-গুরুত্বপূর্ণ অ্যাপ্লিকেশনের জন্য কি ডকুমেন্টেশন প্রদান করা হয়?

আমরা চাপ-ধারণকারী উপাদান, প্রত্যয়িত মিল পরীক্ষার রিপোর্ট, হাইড্রোলিক ফ্লুইড সার্টিফিকেশন, কার্যকরী পরীক্ষার রেকর্ড এবং প্রযোজ্য কোডগুলির সাথে সম্মতির ঘোষণার জন্য সম্পূর্ণ উপাদান সনাক্তযোগ্যতা সরবরাহ করি। প্রকল্পের প্রয়োজন হলে, ডকুমেন্টেশন ASME সেকশন III বা অন্যান্য পারমাণবিক মান পূরণ করে। আমাদের মানের সিস্টেম নিয়মিতভাবে নিরীক্ষিত হয়, এবং আমরা অতিরিক্ত ক্লায়েন্ট অডিট এবং ডকুমেন্টেশন প্রয়োজনীয়তা মিটমাট করতে পারি।

ইঞ্জিনিয়ারিং সমর্থন এবং পরিষেবা

একটি পাইপ সংযম প্রয়োগের জন্য সঠিক স্নাবার নির্বাচন করার জন্য লোড ডেটা, প্রত্যাশিত তাপীয় চলাচল এবং লকিং বেগ থ্রেশহোল্ড জড়িত। আমাদের প্রকৌশলীরা উপযুক্ত আকার এবং সেটিং নিশ্চিত করতে আপনার পাইপ স্ট্রেস রিপোর্টের সাথে কাজ করে। ডেডিকেটেড অ্যাকাউন্ট ম্যানেজাররা 24 ঘন্টার মধ্যে অনুসন্ধানের জন্য উত্তর দেয় এবং দেরি না করে প্রযুক্তিগত সুপারিশ প্রদান করে।

কাস্টম কনফিগারেশন - অ-মানক স্ট্রোক, ক্ষয়কারী বায়ুমণ্ডলের জন্য বিশেষ উপকরণ, বা নিউক্লিয়ার ক্লাস ডকুমেন্টেশন - রুটিন অর্ডার হিসাবে পরিচালনা করা হয়, ব্যতিক্রম নয়। প্রসবের পরে, আমরা পরিষেবা জীবন জুড়ে অবিরত নির্ভরযোগ্যতা নিশ্চিত করার জন্য পর্যায়ক্রমিক কার্যকরী পরীক্ষার জন্য সুপারিশ সহ ইনস্টলেশন নির্দেশিকা এবং রক্ষণাবেক্ষণের পরামর্শ প্রদান করি।

ইয়াংজু তিয়ানশুন পাইপলাইন টেকনোলজি কোং লিমিটেড

35,000 m² সুবিধা, জিয়াংসু, চীন - 45 টিরও বেশি দেশে রপ্তানি করা হচ্ছে।

হাইড্রোলিক স্নুবার যা পাইপের প্রয়োজন হলেই লক করে এবং বাকি সময় পথের বাইরে থাকে।
