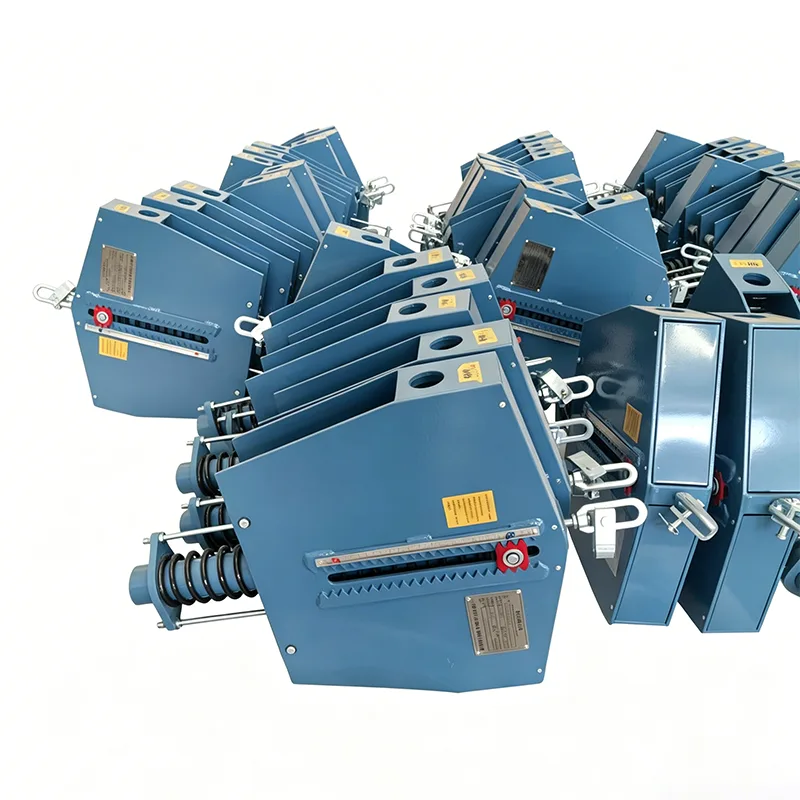

হেভি ডিউটি ​​কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার

Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012 সালে প্রতিষ্ঠিত, একটি সমন্বিত শিল্প এবং বাণিজ্য এন্টারপ্রাইজ যা R&D এবং পাইপলাইন সমর্থন পণ্য উত্পাদনের উপর দৃষ্টি নিবদ্ধ করে। গত 14 বছরে, আমরা বিশ্বের 40 টিরও বেশি দেশে বিদ্যুৎ, পেট্রোকেমিক্যাল এবং শক্তি প্রকল্পগুলি পরিবেশন করেছি এবং স্থিতিশীল পণ্যের গুণমান সহ গ্রাহকদের কাছ থেকে দীর্ঘমেয়াদী আস্থা অর্জন করেছি। হেভি ডিউটি ​​কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার হল আমাদের ফ্ল্যাগশিপ পণ্য যা বড়-লোড এবং উচ্চ-প্রয়োজনীয় কাজের অবস্থার জন্য তৈরি করা হয়েছে। চরম কাজের পরিস্থিতিতে পাইপলাইনগুলির নিরাপদ অপারেশনের জন্য নির্ভরযোগ্য গ্যারান্টি প্রদান করার জন্য এটি উপকরণ, কাঠামো এবং প্রযুক্তিতে পদ্ধতিগতভাবে শক্তিশালী করা হয়েছে।

হেভি ডিউটি ​​কাজের শর্ত কি? কেন বিশেষ হ্যাঙ্গার প্রয়োজন

বড় শিল্প প্রকল্পে, একটি বিশেষ ধরনের পাইপলাইন সিস্টেম আছে:

▶  বড়-ব্যাসের পুরু-দেয়ালের পাইপলাইন: DN600-এর উপরে, দেওয়ালের বেধ 20 মিমি-এর বেশি

▶  ভারী-ওজন পাইপলাইন সিস্টেম: প্রতি উত্তোলন পয়েন্টে লোড 200kN, কিছু 500kN এর বেশি

▶  উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের প্রধান পাইপলাইন: পাওয়ার প্ল্যান্টের প্রধান বাষ্প, পরিশোধন ইউনিটগুলির উচ্চ-তাপমাত্রা প্রক্রিয়া পাইপলাইন

▶  দীর্ঘ-স্প্যান পাইপলাইন: বড় ঘনীভূত লোড সহ পাইপ গ্যালারিতে বড়-স্প্যান পাইপ বিভাগ

যদি এই ভারী-শুল্ক পাইপলাইনের জন্য সাধারণ ধ্রুবক বল হ্যাঙ্গার ব্যবহার করা হয়, তাহলে নিম্নলিখিত সমস্যাগুলি ঘটতে পারে:

▶  শেলের বিকৃতি এবং ক্র্যাকিং: লোড কাঠামোগত ভারবহন সীমা অতিক্রম করে

▶  অপ্রতুল বসন্তের দৃঢ়তা: অত্যধিক সংকোচন, ধ্রুবক বল বৈশিষ্ট্যের ক্ষতি

▶  পিন শিয়ার ব্যর্থতা: সংযোগকারী অংশগুলির অপর্যাপ্ত শক্তি

▶  সাসপেনশন রড প্রসার্য বিকৃতি: ছোট ব্যাসের রড, ওভারলোডিং এক্সটেনশন

হেভি ডিউটি ​​কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার হল একটি শক্তিশালী পণ্য যা এই ধরনের কাজের অবস্থার জন্য বিশেষভাবে তৈরি করা হয়েছে, যা উপকরণ, কাঠামো এবং প্রযুক্তির সমস্ত মাত্রা থেকে পদ্ধতিগতভাবে শক্তিশালীকরণ সহ।

হেভি ডিউটি ​​ব্যর্থতার মামলা এবং পাঠ

শিল্পের পরিসংখ্যান অনুসারে, পাইপলাইন সমর্থন ব্যর্থতার দুর্ঘটনার 60% এরও বেশি জন্য ভারী শুল্ক কাজের পরিস্থিতি দায়ী:

কেস 1: একটি পাওয়ার প্লান্টের প্রধান বাষ্প পাইপলাইন

সমস্যা: গৃহীত সাধারণ ধ্রুবক বল হ্যাঙ্গার, লোড প্রতি লিফটিং পয়েন্ট 280kNC পরিণাম: 3 বছরের অপারেশনের পরে শেল সাইড প্লেট ফাটল, পাইপলাইন 120 মিমি ক্ষয়: 15 দিনের শাটডাউন রক্ষণাবেক্ষণ, 10 মিলিয়ন RMB এর বেশি সরাসরি ক্ষতি

কেস 2: একটি পরিশোধন ইউনিটের উচ্চ-তাপমাত্রা পাইপলাইন

সমস্যা: হ্যাঙ্গার পিনের ব্যাস খুব ছোট ছিল, উচ্চ তাপমাত্রায় শক্তি কমে গেছে ফলাফল: পিন শিয়ার ফ্র্যাকচার, পাইপলাইন পড়ে গেছে, যার ফলে মাঝারি ফুটো হয়েছে পাঠ: হেভি ডিউটি ​​হ্যাঙ্গারগুলিকে প্রকৃত কাজের অবস্থা অনুযায়ী আলাদাভাবে শক্তির জন্য গণনা করতে হবে

কেস 3: একটি এলএনজি টার্মিনালের কোল্ড বক্স পাইপলাইন

সমস্যা: নিম্ন তাপমাত্রায় উপাদানের ক্ষত, সাধারণ Q235 শেল ফাটল পরিণতি: পাইপলাইনের স্থানচ্যুতি নিয়ন্ত্রণের বাইরে, কোল্ড বক্স ইন্টারফেস ফ্ল্যাঞ্জ লিকেজ উন্নতি: হেভি ডিউটি ​​হ্যাঙ্গার কম-তাপমাত্রার শক্ততা উপাদান গ্রহণ করে

শিল্প অভিজ্ঞতার 14 বছরের মধ্যে, ইয়াংঝো তিয়ানশুন পাইপলাইন প্রযুক্তি অনেক অনুরূপ ভারী শুল্ক সমর্থন ব্যর্থ রূপান্তর প্রকল্প পরিচালনা করেছে, এবং ভারী শুল্ক কাজের অবস্থার বিশেষত্ব এবং ঝুঁকিগুলি গভীরভাবে বোঝে।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

7 ভারী শুল্ক চাঙ্গা নকশা বিশ্লেষণ

উচ্চ-শক্তি স্ট্রাকচারাল সিস্টেম

শেল Q345B কম খাদ উচ্চ-শক্তি ইস্পাত গ্রহণ করে, ফলন শক্তি 40% বৃদ্ধি পেয়েছে

পাশের প্লেটের বেধ 50% বৃদ্ধি পেয়েছে, ঝালাই ছাড়াই পুরো প্লেট কাটছে

ঘনীভূত স্ট্রেস ছড়িয়ে দেওয়ার জন্য নীচের রিইনফোর্সিং রিব প্লেট ডিজাইন

বড়-ব্যাস উচ্চ-শক্তি সংযোগ

পিন 40Cr অ্যালয় স্ট্রাকচারাল স্টিল গ্রহণ করে, নিভে যাওয়া এবং টেম্পারড, শক্তি 80% বৃদ্ধি পেয়েছে

সর্বোচ্চ লোডের 5 গুণ নিরাপত্তা ফ্যাক্টর দিয়ে ডিজাইন করা পিন ব্যাস

ঘর্ষণ কমাতে এবং স্থিরতা উন্নত করতে স্ব-তৈলাক্তকরণ বুশিং গৃহীত হয়

মাল্টি-স্প্রিং সমান্তরাল প্রযুক্তি

বড় লোডের সমান্তরালে স্প্রিংসের 2-4 সেট, একক স্প্রিং লোড যুক্তিসঙ্গত পরিসরের মধ্যে নিয়ন্ত্রিত

স্প্রিং গ্রুপ সিঙ্ক্রোনাস কম্প্রেশন ডিজাইন উদ্ভট লোড এড়াতে

প্রতিটি বসন্ত আলাদাভাবে পরীক্ষা করা হয়েছে, বিচ্যুতি ≤2% মিলেছে

রিইনফোর্সড লিভার মেকানিজম

লিভার আর্ম ক্রস-সেকশন বড় হয়েছে, বাঁকানো মডুলাস 100% বৃদ্ধি পেয়েছে

পুরু আস্তরণের প্লেট ফুলক্রাম এ স্থানীয় পেষণ প্রতিরোধ

ক্যামের পৃষ্ঠ উচ্চ-ফ্রিকোয়েন্সি নিভে গেছে, HRC45 এর উপরে কঠোরতা, পরিধান প্রতিরোধের জীবন 3 গুণ বৃদ্ধি পেয়েছে

উচ্চ নির্ভুল উত্পাদন নিয়ন্ত্রণ

কী হোল পজিশন সিএনসি দ্বারা প্রক্রিয়াকৃত, অবস্থান নির্ভুলতা ±0.1 মিমি

লিভার মোমেন্ট অনুপাত ত্রুটি ±1% এর মধ্যে নিয়ন্ত্রিত

স্প্রিং কম্প্রেশন সঠিকভাবে সেট, ঠান্ডা লোড বিচ্যুতি ≤3%

নিখুঁত জোড় মান নিয়ন্ত্রণ

প্রধান লোড-ভারবহন welds সম্পূর্ণ অনুপ্রবেশ ঢালাই প্রক্রিয়া গ্রহণ

100% অতিস্বনক পরীক্ষা, JB/T 4730 গ্রেড II প্রয়োজনীয়তা পূরণ করে

পোস্ট-ওয়েল্ড স্ট্রেস রিলিফ ট্রিটমেন্ট ঢালাইয়ের অবশিষ্ট স্ট্রেস দূর করতে

একাধিক নিরাপত্তা সুরক্ষা

ওভার-স্ট্রোকের ক্ষতি প্রতিরোধ করার জন্য উপরের এবং নিম্ন যান্ত্রিক সীমা সেট করা হয়েছে

ওভারলোড সুরক্ষা ডিভাইস, অস্বাভাবিক লোডের অধীনে সতর্কতা ট্রিগার করে

স্থানচ্যুতি লকিং ডিভাইস ইনস্টলেশন এবং পরিবহন সময় স্প্রিংস রক্ষা

লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা তুলনা

নিম্নলিখিতগুলি পরিমাপ করা ডেটা (300kN লোড, 200mm স্থানচ্যুতি কাজের অবস্থা):

হেভি ডিউটি ​​কনস্ট্যান্ট স্প্রিং হ্যাঙ্গারের সম্পূর্ণ স্ট্রোক লোড বিচ্যুতি ±4% এর মধ্যে নিয়ন্ত্রিত হয়, যা জাতীয় মানক প্রয়োজনীয়তার চেয়ে অনেক ভাল, কার্যকরভাবে পাইপলাইন এবং সরঞ্জামগুলির নিরাপত্তা রক্ষা করে।

আমাদের ভারী শুল্ক পণ্য যাচাইকরণ সিস্টেম

প্রতিটি হেভি ডিউটি ​​কনস্ট্যান্ট স্প্রিং হ্যাঙ্গারকে অবশ্যই ডেলিভারির আগে নিম্নলিখিত যাচাইকরণ সম্পূর্ণ করতে হবে:

ইনকামিং উপাদান পরিদর্শন

ইস্পাত প্লেট এবং বৃত্তাকার বার উপাদান সার্টিফিকেট যাচাই

বসন্ত ইস্পাত কঠোরতা এবং রচনা পুনরায় পরিদর্শন

ঢালাই উপাদান সামঞ্জস্য যাচাই

উত্পাদন প্রক্রিয়া পরিদর্শন

CNC মেশিনিং মাত্রার CMM পরিদর্শন

ওয়েল্ড ইউটি টেস্টিং

স্প্রিং গ্রুপ লোড-ডিসপ্লেসমেন্ট কার্ভ টেস্ট

সম্পূর্ণ মেশিন কারখানা পরীক্ষা

100% সম্পূর্ণ স্ট্রোক লোডিং পরীক্ষা, 20 পরিমাপ পয়েন্ট ডেটা রেকর্ডিং

স্থিরতা গণনা, অযোগ্য পণ্যের জন্য পুনরায় কাজ

লকিং ডিভাইস এবং সীমা ডিভাইস ফাংশন পরীক্ষা

স্থানচ্যুতি নির্দেশক ক্রমাঙ্কন

কারখানার নথি

উপাদান মানের সার্টিফিকেশন নথি

ঢালাই পরিদর্শন রিপোর্ট

বসন্ত পরীক্ষার রিপোর্ট

সম্পূর্ণ মেশিন লোড-স্থানচ্যুতি পরীক্ষা বক্ররেখা

পণ্য যোগ্যতা শংসাপত্র এবং ইনস্টলেশন ম্যানুয়াল

সাধারণ হেভি ডিউটি ​​অ্যাপ্লিকেশন দৃশ্যকল্প

প্রজেক্ট ডেলিভারি এবং সার্ভিস

ভারী শুল্ক প্রকল্পের জন্য একচেটিয়া পরিষেবা প্রক্রিয়া

1. প্রযুক্তিগত ডকিং: পেশাদার প্রকৌশলীরা লোড, স্থানচ্যুতি এবং স্থানের প্রয়োজনীয়তা নিশ্চিত করতে পাইপলাইন স্ট্রেস বিশ্লেষকদের সাথে ডক করে

2.স্কিম ডিজাইন: বিশেষ স্থানের সীমাবদ্ধতার জন্য কাস্টমাইজড ডিজাইন স্কিম প্রদান করুন

3. অঙ্কন নিশ্চিতকরণ: বিশদ সমাবেশ অঙ্কন এবং লোড টেবিল প্রদান করুন, উভয় পক্ষের দ্বারা স্বাক্ষরিত এবং নিশ্চিত করা

4.উৎপাদন ট্র্যাকিং: বড় প্রকল্পগুলির জন্য সাপ্তাহিক উত্পাদন অগ্রগতি ফটো প্রদান করুন

5. ফ্যাক্টরি গ্রহণযোগ্যতা: গ্রাহক বা তৃতীয় পক্ষকে ফ্যাক্টরিতে পরীক্ষার জন্য আমন্ত্রণ জানানো যেতে পারে

6. অন-সাইট পরিষেবা: ইনস্টলেশন নির্দেশিকা প্রদান করুন, প্রয়োজনে সাইটে প্রযুক্তিগত সহায়তা করুন

7.অপারেশন ট্র্যাকিং: অপারেশন স্ট্যাটাস বোঝার জন্য কমিশনিংয়ের 6 মাস পরে ফিরে যান

কর্মক্ষমতা এবং অঙ্গীকার

▶  500 টিরও বেশি সেট হেভি ডিউটি ​​কনস্ট্যান্ট ফোর্স হ্যাঙ্গার সরবরাহ করা হয়েছে, সর্বাধিক একক ইউনিট লোড 800kN

▶  সমস্ত ভারী শুল্ক পণ্য 3-বছরের গুণমানের ওয়ারেন্টি প্রদান করে

▶  48 ঘন্টার মধ্যে অপারেশন চলাকালীন যেকোনো গুণমানের সমস্যার সমাধান প্রদান করুন

▶  আজীবন প্রযুক্তিগত পরামর্শ এবং খুচরা যন্ত্রাংশ সরবরাহ

হেভি ডিউটি ​​কনস্ট্যান্ট স্প্রিং হ্যাঙ্গার হেভি ডিউটি ​​পাইপলাইন সিস্টেমের নিরাপদ অপারেশনের জন্য একটি নির্ভরযোগ্য গ্যারান্টি। 14 বছরের ফোকাস সহ, আমরা গভীরভাবে বুঝতে পারি যে ভারী শুল্কের কাজের শর্তগুলি কোনও ভুলের অনুমতি দেয় না। চরম কাজের অবস্থার অধীনে স্থিতিশীল অপারেশন নিশ্চিত করতে প্রতিটি পণ্য কঠোর পরীক্ষার মধ্য দিয়ে গেছে।
