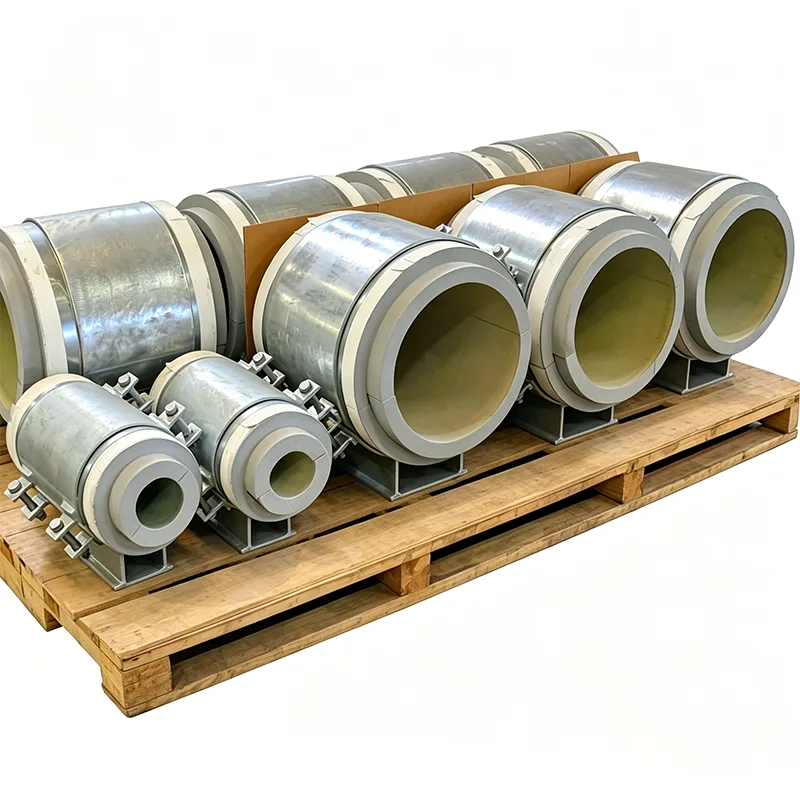

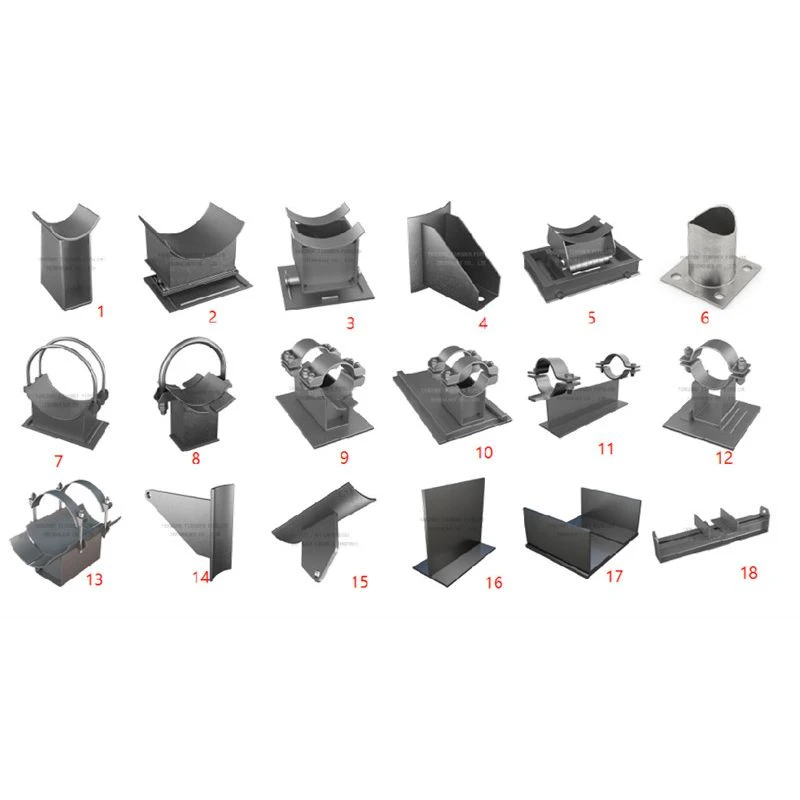

কোল্ড শু ইনসুলেটেড পাইপ সাপোর্ট করে

যখন একটি পাইপ সাব-জিরো তাপমাত্রায় মিডিয়া বহন করে, তখন সমর্থনকারী কাঠামোর সাথে প্রতিটি ধাতু থেকে ধাতুর যোগাযোগ একটি তাপীয় শর্ট সার্কিটে পরিণত হয়। ঠাণ্ডা স্টিলের নিচে চলে যায়, সাপোর্ট বিমকে ঠান্ডা করে এবং বাতাস থেকে আর্দ্রতা বের করে দেয়। ফলাফল হল কাঠামোর উপর বরফ, ফোঁটা ফোঁটা জল, এবং ক্ষয় যা পাইপ নিজেই সমস্যার কোন চিহ্ন দেখাবার অনেক আগেই সমর্থনকে দুর্বল করে দিতে পারে। একটি ঠাণ্ডা জুতা উৎসে ঘটনার সেই শৃঙ্খলকে থামিয়ে দেয়।

ইয়াংঝো তিয়ানশুনে, আমরা 2012 সাল থেকে ইথিলিন টার্মিনাল, অ্যামোনিয়া রেফ্রিজারেশন প্ল্যান্ট, ঠান্ডা জলের নেটওয়ার্ক এবং এলএনজি ট্যাঙ্কের সেকেন্ডারি কন্টেনমেন্ট এলাকার জন্য কোল্ড শু ইনসুলেটেড পাইপ সাপোর্ট তৈরি করে আসছি। কাজের নীতিটি পরিবর্তিত হয়নি: ঠান্ডা পাইপ এবং উষ্ণ ইস্পাতের মধ্যে একটি তাপ-প্রতিরোধী কিন্তু কাঠামোগতভাবে কঠোর ব্লক ঢোকান। ইঞ্জিনিয়ারিং চ্যালেঞ্জ - এবং একটি ঠান্ডা জুতা যা পাঁচ বছর ধরে কাজ করে এবং একটি যা তিন দশক ধরে থাকে - এর মধ্যে পার্থক্য হল কীভাবে সেই ব্লকটি রয়েছে, সিল করা হয়েছে এবং নির্দিষ্ট কোল্ড-সার্ভিস অবস্থার সাথে মিলে গেছে৷

একটি ঠান্ডা জুতা তাপীয় পথকে কীভাবে বাধা দেয়

একটি ঠাণ্ডা পাইপ একটি কনট্যুর করা ধাতব ক্রেডলের ভিতরে থাকে, কিন্তু এটি দোলনার ইস্পাতকে সরাসরি স্পর্শ করে না। পরিবর্তে, একটি উচ্চ-ঘনত্ব নিরোধক ব্লক পাইপের ওজন বহন করে। এই ব্লকটি শুধুমাত্র তার তাপ পরিবাহিতার জন্য নয় বরং সর্বনিম্ন অপারেটিং তাপমাত্রায় এর সংকোচন শক্তির জন্য বেছে নেওয়া হয়েছে। -196°C পর্যন্ত বেশিরভাগ অ্যাপ্লিকেশনের জন্য, আমরা সেলুলার গ্লাস বা উচ্চ-ঘনত্বের PIR ব্যবহার করি। ব্লকটি একটি মুখে পাইপের বাইরের ব্যাস এবং অন্য দিকে জুতার বেস প্লেটের সাথে ফিট করার জন্য মেশিন করা হয়, যাতে পৃষ্ঠের সম্পূর্ণ যোগাযোগ নিশ্চিত হয় এবং কোন বিন্দু লোড না হয়।

কোল্ড শু ইনসুলেটেড পাইপ সাপোর্টের সাইডওয়ালগুলি চার দিকেই ইনসুলেশন ব্লককে ঘিরে রাখে। এটি দুটি জিনিস করে: এটি ব্লকটিকে পার্শ্বীয় পাইপ চলাচলের অধীনে স্থানান্তরিত হতে বাধা দেয় এবং এটি যান্ত্রিক ক্ষতি থেকে নিরোধককে রক্ষা করে। ব্লকের নীচে ইস্পাত বেস প্লেটটি কাঠামোর একমাত্র লোড পাথ, এবং ব্লকটি একটি অবিচ্ছিন্ন শক্ত স্তর, তাই সরাসরি ধাতু থেকে পাইপ পরিবাহী পথ নেই — ঠান্ডা সেতুটি ভেঙে গেছে।

দীর্ঘ পথের জন্য আর্দ্রতা আউট রাখা

একটি ঠান্ডা পাইপে, বাষ্প বাধার যে কোনো ফাঁক একটি ঘনীভবন বিন্দুতে পরিণত হয়। জল জমে, জমাট বাঁধে এবং প্রসারিত হয়, অবশেষে ভিতরে থেকে নিরোধককে ধ্বংস করে। আমাদের ঠান্ডা জুতার নকশা তিনটি উপায়ে এটি সম্বোধন করে:

নিরোধক ব্লকটি নিজেই বন্ধ-কোষ, যা বাইরের জ্যাকেট ক্ষতিগ্রস্ত হলেও খুব কম জলীয় বাষ্পের ব্যাপ্তিযোগ্যতা প্রদান করে।

আমরা জুতার শরীরের চারপাশে একটি অবিচ্ছিন্ন ধাতব জ্যাকেটিং প্রোফাইল প্রদান করি। পাইপ নিরোধক উপর সাইট-প্রয়োগিত বাষ্প বাধা আঠালো বা টেপ দিয়ে এই জ্যাকেট সরাসরি সিল করা যেতে পারে, একটি অবিচ্ছিন্ন খাম তৈরি করে।

বহিরঙ্গন ইনস্টলেশন বা ওয়াশডাউন এলাকার জন্য, আমরা ইন্টারফেসে জুতার সাইডওয়াল এবং পাইপ ইনসুলেশন জ্যাকেটের মধ্যে নমনীয় সিলান্টের একটি পুঁতি প্রয়োগ করি, একটি গৌণ আর্দ্রতা বাধা যোগ করি।

উপাদান যা কম তাপমাত্রায় শক্ত থাকে

ঠান্ডা জুতার কাঠামোগত ইস্পাত অংশ ঠান্ডা হলে ভঙ্গুর হয়ে যাবে না। স্ট্যান্ডার্ড স্ট্রাকচারাল কার্বন ইস্পাত হিমাঙ্কের উপরে খাঁজ শক্ততা হারায়। ঠান্ডা জুতার শরীর এবং বেস প্লেটগুলির জন্য, আমরা ব্যবহার করি:

নিম্ন-তাপমাত্রা কার্বন ইস্পাত (ASTM A350 LF2 বা সমতুল্য) -46°C পর্যন্ত পরিষেবার জন্য।

অস্টেনিটিক স্টেইনলেস স্টিল (304L, 316L) ক্রায়োজেনিক প্রয়োগের জন্য -196°C পর্যন্ত, যেখানে কার্বন ইস্পাত ভঙ্গুর হবে।

সমস্ত লোড বহনকারী ইস্পাত EN 10204 প্রকার 3.1 শংসাপত্রে নকশার সর্বনিম্ন তাপমাত্রায় Charpy প্রভাব পরীক্ষার মান সহ আসে। বোল্টিং হল A320 L7 বা স্টেইনলেস, শরীরের উপাদানের সাথে মেলে নির্বাচন করা হয়েছে৷

ঠান্ডা সংকোচন মিটমাট করা

একটি ঠান্ডা পাইপ সংকুচিত হয়। একটি 20-মিটার স্টেইনলেস স্টীল লাইন পরিবেষ্টিত থেকে -162°C পর্যন্ত শীতল হওয়া 30 মিলিমিটারের বেশি সঙ্কুচিত হয়। যদি ঠান্ডা জুতা কাঠামোর সাথে কঠোরভাবে স্থির করা হয়, তবে সেই আন্দোলনটি পাইপের প্রাচীরের মধ্যে অক্ষীয় চাপ হিসাবে স্থানান্তরিত হয়। আমরা ঠান্ডা জুতার বেসে একটি কম-ঘর্ষণ স্লাইড প্লেট সংহত করে এটি পরিচালনা করি। একটি পালিশ স্টেইনলেস স্টীল শীট ইনসুলেশন ব্লকের নীচে বা বেস প্লেটের উপরের অংশে বাঁধা থাকে এবং একটি PTFE বা গ্রাফাইট-অন্তর্ভুক্ত প্যাড বিপরীত পৃষ্ঠের সাথে সংযুক্ত থাকে। জুতা তারপর তাপ বিরতি বজায় রাখার সময় পাইপ সঙ্গে স্লাইড করতে পারেন. স্লাইড পৃষ্ঠ একটি নিরাপত্তা মার্জিন সঙ্গে সম্পূর্ণ ঠান্ডা থেকে পরিবেষ্টিত ভ্রমণ পরিসীমা মিটমাট করার জন্য মাপ করা হয়.

আপনার ঠান্ডা জুতা অর্ডার সঙ্গে কি আসে

আমরা যে সকল কোল্ড শু ইনসুলেটেড পাইপ সাপোর্ট করি তা একটি ডকুমেন্টেশন প্যাকেজ দ্বারা সমর্থিত হয় যা EPC পরিদর্শনের প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করে:

EN 10204 টাইপ 3.1 সমস্ত ইস্পাত অংশের জন্য, নিম্ন-তাপমাত্রার প্রভাব পরীক্ষার রিপোর্ট সহ।

নকশা ঠান্ডা তাপমাত্রায় তাপ পরিবাহিতা এবং কম্প্রেসিভ শক্তি দেখাচ্ছে নিরোধক ব্লক ডেটাশিট।

ব্লক বেধ, জুতার অফসেট (যদি থাকে), এবং বেস প্লেটের মাত্রা নিশ্চিত করে মাত্রিক প্রতিবেদন।

ঘর্ষণ পরীক্ষার শংসাপত্রের স্লাইড প্লেট সহগ, যখন প্রযোজ্য।

অ্যাপ্লিকেশন

টার্মিনাল এবং লিকুইফেকশন প্লান্টে এলএনজি এবং এনজিএল পাইপিং সমর্থন করে

ইথিলিন, প্রোপিলিন এবং তরল অ্যামোনিয়া স্টোরেজ এবং স্থানান্তর লাইন

জেলা কুলিং এবং ডেটা সেন্টারে ঠাণ্ডা জল এবং ব্রিন পাইপের র্যাক

খাদ্য প্রক্রিয়াকরণ এবং কোল্ড স্টোরেজ সুবিধাগুলিতে রেফ্রিজারেশন লাইন

বায়ু পৃথকীকরণ ইউনিটে ক্রায়োজেনিক পাইপ গ্যালারী

কেন ঠান্ডা জুতা জন্য Tianshun?

একটি ঠান্ডা জুতা একটি outsized প্রভাব সঙ্গে একটি ছোট উপাদান. যদি এটি ব্যর্থ হয়, সমগ্র নিরোধক সিস্টেম আপস করা হয়, এবং ফলস্বরূপ বরফ পাইপ র্যাকগুলিকে ওভারলোড করতে পারে। আমাদের প্রকৌশলীরা একটি স্ট্যান্ডার্ড ব্লক বাছাই করেন না এবং আশা করি এটি ফিট হবে — তারা আপনার পাইপের আকার, নিরোধক স্পেসিফিকেশন, ডিজাইনের তাপমাত্রা এবং কাঠামোগত লোডগুলি ক্রস-চেক করে এবং তারপর একটি জুতা কনফিগার করে যা আপস ছাড়াই নিরোধক খাম বজায় রাখে। আমাদের গ্রাহকদের 70% এরও বেশি বার বার অর্ডার দেন, কারণ তারা জানেন যে তারা যে ঠান্ডা জুতা পাবেন তা প্রথম কুলডাউন থেকে শেষ পর্যন্ত হিসেব অনুযায়ী কাজ করবে।
