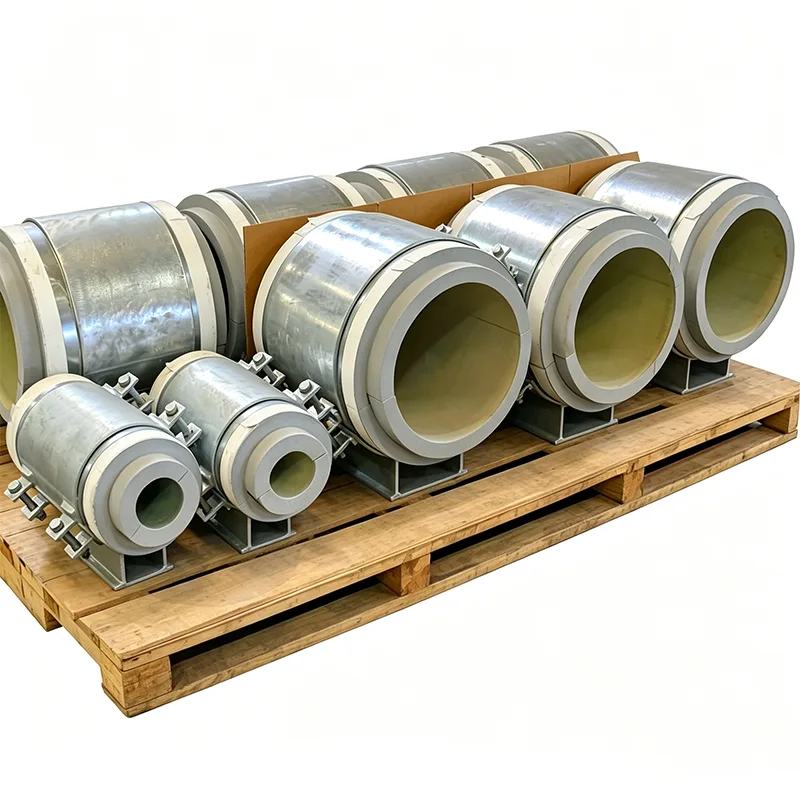

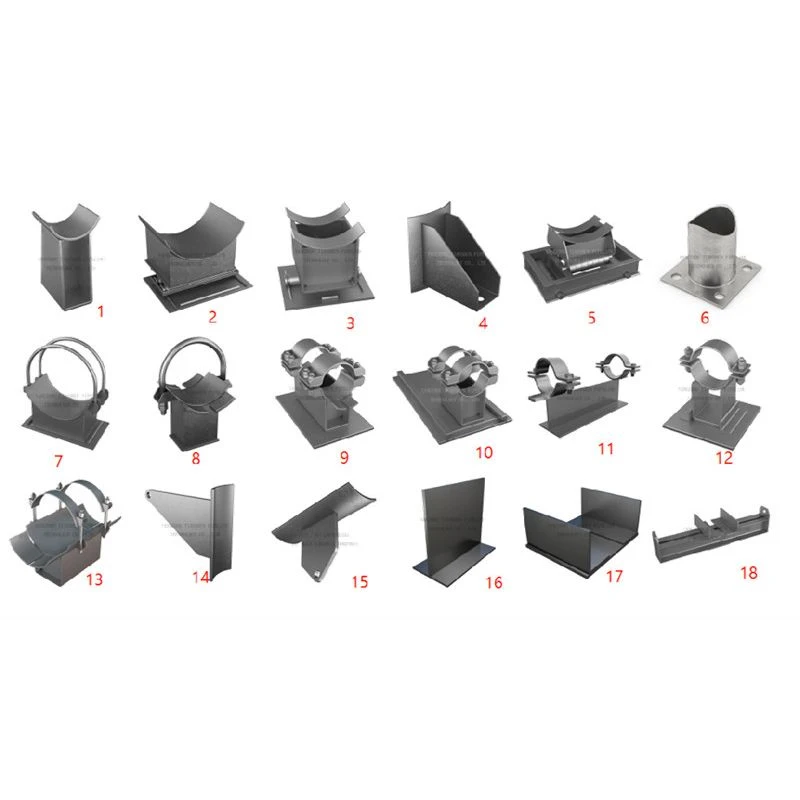

উত্তাপ পাইপ জন্য জুতা সমর্থন

একটি উত্তাপযুক্ত পাইপে, একটি স্ট্যান্ডার্ড পাইপ জুতা এটি সমাধান করার চেয়ে আরও বেশি সমস্যা তৈরি করতে পারে। যদি জুতার লোডের পথটি নিরোধকের মধ্য দিয়ে কেটে যায়, তাহলে সময়ের সাথে সাথে নিরোধকটি চূর্ণ হয়ে যায়। এই চূর্ণ করা অংশটি তাপকে ভিতরে বা বাইরে যেতে দেয়, ঠান্ডা পৃষ্ঠে ঘনীভবন তৈরি করে এবং নিরোধকের অধীনে ক্ষয়ের জন্য একটি সূচনা বিন্দু হয়ে ওঠে। সমাধানটি জটিল নয় — উত্তাপযুক্ত পাইপের জন্য একটি সঠিকভাবে ডিজাইন করা জুতা সমর্থন তাপীয় ফাংশন থেকে লোড-বেয়ারিং ফাংশনকে আলাদা করে — তবে বিশদটি সঠিকভাবে পেতে এটি যত্নশীল ইঞ্জিনিয়ারিং নেয়।

ইয়াংঝো তিয়ানশুনে, আমরা 2012 সাল থেকে পাঁচটি মহাদেশে প্রকল্পের জন্য ইনসুলেটেড পাইপ জুতা ডিজাইন ও তৈরি করেছি। আমরা সেগুলি জেলা কুলিং নেটওয়ার্কের জন্য সরবরাহ করেছি যেখানে প্রতিটি ওয়াট তাপ লাভের ব্যাপার, বাষ্প লাইনের জন্য যেখানে খালি ধাতব জুতা শক্তি অপচয় করে এবং পোড়ার ঝুঁকি তৈরি করে, এবং এলএনজি সুবিধার জন্য যেখানে ঠাণ্ডা তৈরি করতে পারে এবং বরফ তৈরি করতে পারে। প্রতিটি ক্ষেত্রে, প্রয়োজনীয়তা একই: নিরোধক অবিচ্ছিন্ন রেখে এবং বাষ্প বাধা সিল করার সময় পাইপের ওজন নির্ভরযোগ্যভাবে বহন করুন।

কিভাবে একটি উত্তাপ পাইপ জুতা আসলে কাজ করে

মূল ধারণাটি সহজ — একটি অনমনীয়, লোড-ভারিং ইনসুলেশন ব্লক পাইপ এবং ধাতব সমর্থন ক্রেডলের মধ্যে বসে। পাইপটি নিরোধকের উপর স্থির থাকে, নিরোধকটি জুতার মধ্যে বসে থাকে এবং ধাতব জুতা কাঠামোতে লোড স্থানান্তর করে। কিন্তু ক্র্যাকিং, স্থানান্তরিত বা এর অন্তরক কর্মক্ষমতা হারানো ছাড়াই বছরের পর বছর পাইপ চলাচল এবং তাপীয় সাইকেল চালানোর জন্য এই ব্লকটি পাওয়ার জন্য নিম্নলিখিতগুলি প্রয়োজন:

ব্লক উপাদান তাপমাত্রা পরিসীমা জন্য নির্বাচিত হয়. প্রায় -50 ডিগ্রি সেলসিয়াস পর্যন্ত ঠাণ্ডা জল এবং ঠান্ডা পরিষেবার জন্য, আমরা সাধারণত উচ্চ-ঘনত্ব পলিসোসায়ানুরেট (পিআইআর) বা সেলুলার গ্লাস ব্যবহার করি। 400°C এবং তার পরেও বাষ্প এবং গরম তেলের লাইনের জন্য, আমরা ক্যালসিয়াম সিলিকেট বা পার্লাইট-ভিত্তিক উপকরণ ব্যবহার করি। মূল বৈশিষ্ট্য হল ডিজাইনের তাপমাত্রায় সংকোচনের শক্তি - যা ঘরের তাপমাত্রায় ধরে থাকে তা 200 ডিগ্রি সেলসিয়াসে নরম হতে পারে।

নিরোধক ব্লক সম্পূর্ণরূপে encapsulated হয়. একটি ধাতব ধরে রাখার রিং বা একটি ঢালাই করা জুতার সাইডওয়াল ব্লকটিকে চারদিকে ঘিরে রাখে, এটি পার্শ্বীয় পাইপ চলাচল বা কম্পনের অধীনে হাঁটতে বাধা দেয়। ব্লকটি একটানা ওয়েল্ড সহ একটি স্টিলের বেস প্লেটের উপর বসে, তাই তাপকে বাইপাস করার জন্য সরাসরি ধাতু থেকে পাইপ পথ নেই।

বাষ্প বাধা পথ নিরবচ্ছিন্ন হতে ডিজাইন করা হয়েছে. ঠান্ডা পাইপগুলিতে, আর্দ্রতা প্রবেশ করা শত্রু। আমরা নিশ্চিত করি যে জুতার নকশাটি পাইপ নিরোধকের সাইট-প্রয়োগিত বাষ্প বাধাকে জুতার নিরোধক ব্লক বা এর ধাতব জ্যাকেটের উপর ক্রমাগত সীলমোহর করার অনুমতি দেয়, কোনো ফাঁক না দিয়ে যা আর্দ্র বাতাসকে ঠান্ডা পৃষ্ঠে পৌঁছাতে দেয়।

ডিজাইনের নমনীয়তা যা বাস্তব সাইটের অবস্থার সাথে মেলে

আমরা ইনসুলেটেড পাইপ জুতাকে অফ-দ্য-শেল্ফ আইটেম হিসাবে গণ্য করি না কারণ দুটি নিরোধক স্পেসিফিকেশন ঠিক একই রকম নয়। আমরা প্রতিটি জুতা মেলে তৈরি করি:

আপনার পাইপের ব্যাস এবং নিরোধক বেধ (সেটি ফোম গ্লাসের 25 মিমি বা খনিজ উলের 150 মিমিই হোক না কেন)।

ফিল্ড-অ্যাপ্লায়েড ইনসুলেশন সিস্টেমের ধরন — আমরা জুতার বডির চারপাশে ফিট করার জন্য সেকেন্ডারি ইনসুলেশনটি প্রি-কাট করতে পারি এবং একটি ক্ল্যাডিং প্রোফাইল প্রদান করতে পারি যা সাইট ফিনিশিংকে সহজ করে।

পাইপ চলাচলের শর্ত। যদি পাইপটি স্লাইডিং হয়, আমরা একটি PTFE বা গ্রাফাইট-অন্তর্ভুক্ত স্লাইড প্লেটকে জুতার গোড়ায় একীভূত করতে পারি, কম-ঘর্ষণ পৃষ্ঠটি একটি স্টেইনলেস স্টিলের লোড-বেয়ারিং শীটের সাথে আবদ্ধ থাকে যা ইনসুলেশন ব্লককে শিয়ার ফোর্স থেকে রক্ষা করে।

বিশেষ প্রয়োজনীয়তা যেমন ফায়ার-রেটেড ইনসুলেশন, ধাতব অংশে অ্যান্টি-অ্যাব্রেশন লেপ, বা বহিরঙ্গন স্থাপনায় জল পুল হওয়া রোধ করার জন্য নিষ্কাশন ছিদ্র।

আপনি প্রতিটি চালান সঙ্গে কি পেতে

একটি তিয়ানশুন ইনসুলেটেড পাইপ জুতার অর্ডারে আপনার পরিদর্শক জিজ্ঞাসা করবেন এমন সমস্ত ডকুমেন্টেশন অন্তর্ভুক্ত করে:

ইস্পাত উপাদানগুলির জন্য EN 10204 টাইপ 3.1 শংসাপত্র।

নকশা তাপমাত্রায় কম্প্রেসিভ শক্তি এবং তাপ পরিবাহিতা মান সহ নিরোধক উপাদান ডেটাশিট।

ব্লকের বেধ, জুতার উচ্চতা এবং বেস প্লেটের মাত্রা নিশ্চিত করে মাত্রিক পরিদর্শন প্রতিবেদন।

প্রজেক্ট স্পেসিফিকেশন দ্বারা প্রয়োজন হলে টেস্ট সার্টিফিকেট লোড করুন।

অ্যাপ্লিকেশন

জেলা কুলিং প্ল্যান্ট এবং ডেটা সেন্টারে ঠাণ্ডা জল এবং ব্রাইন পাইপিং

শিল্প কারখানা এবং পাওয়ার স্টেশনগুলিতে বাষ্প এবং ঘনীভূত লাইন

এলএনজি এবং ক্রায়োজেনিক লিকুইড পাইপিং যেখানে ঠাণ্ডা দাগ একেবারে এড়িয়ে চলতে হবে

রেফ্রিজারেশন এবং কোল্ড স্টোরেজ সুবিধা

পাইপ র‌্যাকে চলমান যেকোন ইনসুলেটেড পাইপ, যেখানে শক্তির দক্ষতা এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণের খরচ গুরুত্বপূর্ণ

তিয়ানশুন কেন?

আমরা একটি বিশেষজ্ঞ সমর্থন প্রস্তুতকারক, একটি সাধারণ পাইপ ফিটিং সরবরাহকারী না. আপনি যখন আমাদেরকে আপনার পাইপিং লাইনের তালিকা এবং নিরোধক স্পেসিফিকেশন পাঠাবেন, তখন আমাদের ইঞ্জিনিয়ারিং টিম প্রতিটি জুতার লোড পরীক্ষা করবে, নিরোধক উপাদানের সামঞ্জস্য নিশ্চিত করবে এবং যেকোন অবস্থানে ফ্ল্যাগ করবে যেখানে স্ট্যান্ডার্ড জুতার মাত্রা উপলব্ধ কাঠামোর সাথে খাপ খায় না। এই স্তরের যাচাই-বাছাই ড্রয়িং বোর্ডে সমস্যা দেখা দেয়, ইনস্টলেশনের সময় নয়। আমাদের ব্যবসার 70% এর বেশি পুনরাবৃত্ত হয় — জুতা সরবরাহের একটি সরাসরি ফলাফল যা প্রথম হাইড্রোটেস্ট থেকে ডিজাইন জীবনের শেষ পর্যন্ত প্রত্যাশিতভাবে কাজ করে।

FAQ

প্রশ্ন: আপনি কি আমার নিরোধকের ধরন এবং বেধের সাথে ঠিক মেলে?

উঃ হ্যাঁ। আমরা জুতা এবং লোড-বেয়ারিং ব্লকের মাপ আপনার পাইপের ব্যাস, নিরোধক উপাদান এবং নির্দিষ্ট বেধে কোনো আপস ছাড়াই করি।

প্রশ্ন: আপনি কি নিরোধক ব্লক প্রদান করেন বা আমি কি এটি সাইটে ইনস্টল করি?

উত্তর: আমরা জুতা সরবরাহ করি লোড-বেয়ারিং ইনসুলেশন ব্লকের সাথে ইতিমধ্যেই বন্ধন করা আছে এবং ভিতরে আবদ্ধ। আশেপাশের সেকেন্ডারি ইনসুলেশন এবং ক্ল্যাডিং সাধারণত সাইটে প্রয়োগ করা হয়, তবে আমরা ইনসুলেশন কিটগুলিও প্রি-ফেব্রিকেট করতে পারি।

প্রশ্ন: ধাতব জুতার বডির মধ্য দিয়ে ভ্রমণ করা থেকে আপনি কীভাবে তাপকে প্রতিরোধ করবেন?

উত্তর: নিরোধক ব্লক পাইপ এবং ধাতব ভিত্তির মধ্যে একটি তাপীয় বিরতি তৈরি করে। জুতার সাইডওয়াল সরাসরি পাইপের সাথে যোগাযোগ করে না, তাই নিরোধককে বাইপাস করার জন্য তাপের জন্য কোন ধাতব পথ নেই।

প্রশ্ন: তাপীয় প্রসারণের কারণে যদি আমার পাইপটি অক্ষীয়ভাবে চলে যায়?

উত্তর: আমরা জুতার গোড়ায় একটি PTFE বা গ্রাফাইট স্লাইড প্লেট যোগ করতে পারি, যা নিরোধক ব্লককে স্থিতিশীল রাখার সময় পাইপটিকে সরানোর অনুমতি দেয়।

প্রশ্ন: এই জুতা কি মান মেনে চলে?

উত্তর: ইস্পাত তৈরি MSS SP-58 এবং MSS SP-69 অনুসরণ করে। নিরোধক উপকরণগুলি প্রকল্প-নির্দিষ্ট ASTM বা EN মানগুলিতে সরবরাহ করা হয় এবং আমরা PED-এর অধীনে CE চিহ্নিতকরণের প্রয়োজনীয়তাগুলি পূরণ করতে পারি যেখানে প্রযোজ্য।
