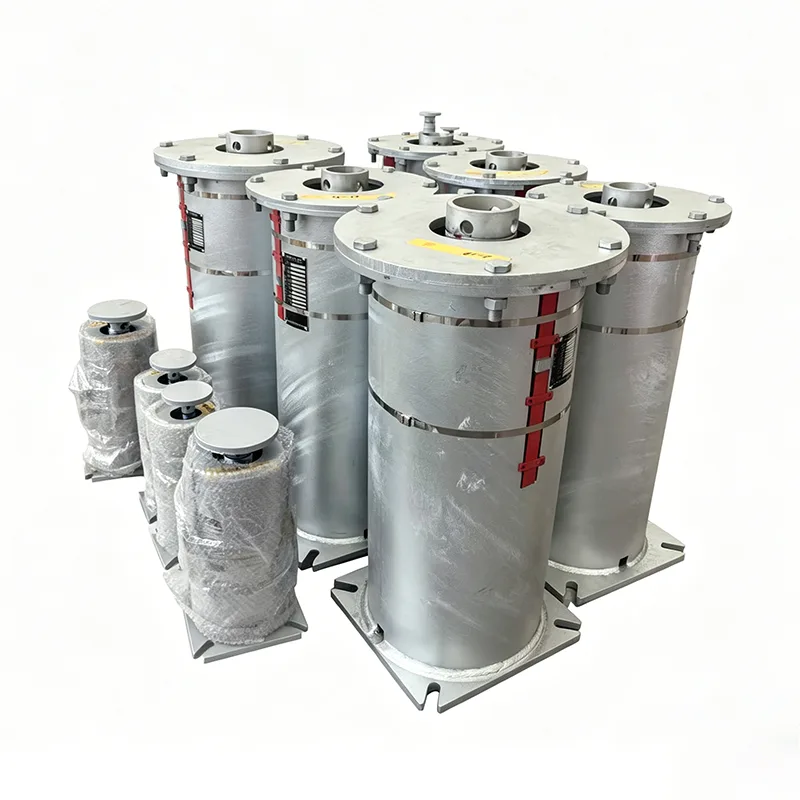

তাপবিদ্যুৎ কেন্দ্র পরিবর্তনশীল বসন্ত সমর্থন

জটিল বাষ্প-জল, ফ্লু গ্যাস এবং বায়ু এবং তাপবিদ্যুৎ কেন্দ্রের পাল্ভারাইজড কয়লা পাইপলাইন সিস্টেমে, তীব্র তাপমাত্রার পরিবর্তনের কারণে পাইপলাইনগুলির তাপীয় স্থানচ্যুতি সিস্টেমের নিরাপত্তার জন্য হুমকিস্বরূপ একটি মূল বিপদ। পাইপলাইন সাপোর্ট ফিল্ডে 14 বছরের কারিগরি সঞ্চয়ের দ্বারা সমর্থিত, Yangzhou Tianshun Pipeline Technology Co., Ltd. বিশেষভাবে তাপবিদ্যুতের কাজের অবস্থার জন্য থার্মাল পাওয়ার প্ল্যান্ট পরিবর্তনশীল স্প্রিং সাপোর্ট তৈরি করেছে। মুহূর্ত ভারসাম্যের নীতির উপর ভিত্তি করে ডিজাইন করা, এই পণ্যটি পাইপলাইনে উল্লম্ব তাপীয় স্থানচ্যুতি ঘটলে ক্রমাগত স্থিতিস্থাপক সমর্থনকারী শক্তি প্রদান করে, কার্যকরভাবে শোষণ করে এবং স্থানচ্যুতির চাপের জন্য ক্ষতিপূরণ দেয়, পাইপলাইন এবং সংযুক্ত সরঞ্জামগুলিকে অতিরিক্ত চাপ দ্বারা ক্ষতিগ্রস্ত হওয়া থেকে বাধা দেয় এবং পাওয়ার প্ল্যান্টের দীর্ঘমেয়াদী নিরাপদ অপারেশন নিশ্চিত করে।

এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।

চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।

পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।

পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

পরিবর্তনশীল স্প্রিং হ্যাঙ্গার স্পেক টেবিল	উদাহরণ
হ্যাঙ্গার প্রকার / কনফিগারেশন	A, B, C, D, E, F, G টাইপ করুন
স্প্রিং সাইজ / না।	নং 0 - নং 22
ভ্রমণ পরিসীমা	30 মিমি, 60 মিমি, 90 মিমি, 120 মিমি 180 মিমি
অপারেটিং লোড	0.2 kN - 400 kN
ইনস্টল করা লোড (কোল্ড লোড)	kN/kgf
অপারেটিং লোড (হট লোড)	kN/kgf
আন্দোলনের দিকনির্দেশ	ঊর্ধ্বমুখী / নিম্নগামী
পরিবর্তনশীলতা (%)	≤ 25% (স্ট্যান্ডার্ড)
সারফেস ট্রিটমেন্ট	হট ডিপ গালভ/ আঁকা
হাউজিং উপাদান	কার্বন ইস্পাত (Q235/Q355)

ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন এবং মান

তাপবিদ্যুৎ কেন্দ্রগুলিতে পাইপলাইন সিস্টেমগুলির সমর্থনকারী অংশগুলির নির্ভরযোগ্যতার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা রয়েছে। থার্মাল পাওয়ার প্ল্যান্ট ভেরিয়েবল স্প্রিং সাপোর্ট ডিজাইন করার সময়, আমরা ব্যবহারিক ইঞ্জিনিয়ারিং ব্যথা পয়েন্টগুলিকে সম্পূর্ণরূপে বিবেচনায় নিয়েছি:

অতিরিক্ত চাপ দূরীকরণ: নির্দিষ্ট লোড-ডিসপ্লেসমেন্ট রেঞ্জের মধ্যে, বসন্তের মুহূর্ত এবং লোড মুহূর্ত সর্বদা গতিশীল ভারসাম্য বজায় রাখে, পাইপলাইনের বিকৃতি বা তাপীয় সম্প্রসারণ এবং ঠান্ডা সংকোচনের কারণে জয়েন্ট লিকেজ এড়িয়ে যায়।

সঠিক কোল্ড-স্টেট সেটিং: প্রস্তুতকারক ব্যবহারকারী দ্বারা প্রদত্ত ইনস্টলেশন লোড অনুযায়ী কঠোরভাবে প্রাক-সংকোচন সেটিং সম্পাদন করে এবং পজিশনিং ব্লকের মাধ্যমে তাত্ত্বিক কোল্ড-স্টেট ওয়ার্কিং পজিশনে ইন্ডিকেটর প্লেট ঠিক করে, এটি নিশ্চিত করে যে অন-সাইট ইনস্টলেশনের সময় বসন্ত অস্থায়ীভাবে একটি অনমনীয় অবস্থায় থাকে এবং নির্মাণের সময় দুর্ঘটনাজনিত চাপ এড়ায়।

স্বজ্ঞাত অপারেশন এবং রক্ষণাবেক্ষণ পর্যবেক্ষণ: বাহ্যিক স্থানচ্যুতি নির্দেশক প্লেট ডিজাইন অপারেশন এবং রক্ষণাবেক্ষণের কর্মীদের স্বজ্ঞাতভাবে পরীক্ষা করার অনুমতি দেয় যে পাইপলাইনটি স্বাভাবিক অপারেশনে স্থাপন করার পরে কাজের লোডের অধীনে বসন্ত সমর্থনের স্থানচ্যুতি নকশার সাথে সামঞ্জস্যপূর্ণ কিনা, প্রতিরোধমূলক রক্ষণাবেক্ষণের সুবিধা।

কঠোর মান নিয়ন্ত্রণ এবং ইনস্টলেশন স্পেসিফিকেশন

প্রতিটি পণ্য চালানের আগে ব্যাপক ইন-হাউস পরীক্ষার মধ্য দিয়ে যায়

ইন-হাউস টেস্টিং কভার

মাত্রিক এবং চাক্ষুষ পরিদর্শন, PMI (ইতিবাচক উপাদান সনাক্তকরণ), কঠোরতা পরীক্ষা, MT/PT অ-ধ্বংসাত্মক পরীক্ষা (যেখানে প্রযোজ্য), লোড-ডিসপ্লেসমেন্ট কার্ভ সহ স্প্রিং লোড টেস্টিং, এবং আবরণ পুরুত্ব পরিমাপ। ফ্যাক্টরি টেস্ট রিপোর্ট (FTR) এবং মেটেরিয়াল টেস্ট রিপোর্ট (MTR) প্রদান করা হয়।

দ্রষ্টব্য: ইন-হাউস টেস্টিং ILAC-স্বীকৃত তৃতীয় পক্ষের পরীক্ষা নয়

তৃতীয় পক্ষের সাক্ষী পরীক্ষা বা পরীক্ষাগার পরীক্ষা একটি ঐচ্ছিক, পৃথকভাবে উদ্ধৃত পরিষেবা হিসাবে উপলব্ধ।

ঐচ্ছিক তৃতীয়-পক্ষ পরিদর্শন পরিষেবা (আলাদাভাবে উদ্ধৃত)

1. উপাদান পরীক্ষা

রাসায়নিক রচনা বিশ্লেষণ, প্রসার্য পরীক্ষা, চার্পি নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা, এবং কঠোরতা পরীক্ষা।

2. ওয়েল্ড NDT

ম্যাগনেটিক পার্টিকেল টেস্টিং (MT), লিকুইড পেনিট্রান্ট টেস্টিং (PT), আল্ট্রাসনিক টেস্টিং (UT), এবং রেডিওগ্রাফিক টেস্টিং (RT)।

3. বসন্ত লোড কর্মক্ষমতা পরীক্ষা

লোড-স্থানচ্যুতি বক্ররেখা সহ।

4. হট-ডিপ গ্যালভানাইজিং / ইপক্সি লেপ জারা সুরক্ষা পরিদর্শন

5. সাক্ষী পরীক্ষা, কারখানা নজরদারি, এবং প্রি-শিপমেন্ট পরিদর্শন (PSI)

আমাদের সুবিধা

LISEGA আন্তর্জাতিক পাইপ সাপোর্ট সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়েছে

আমাদের পণ্য লোড নির্ভুলতা, পরীক্ষার মান, এবং ডকুমেন্টেশন সিস্টেম LISEGA আন্তর্জাতিক পাইপ সমর্থন সিস্টেমের বিরুদ্ধে বেঞ্চমার্ক করা হয়।

আমাদের আলাদা কি সেট করে

স্ট্যান্ডার্ড গার্হস্থ্য নির্মাতাদের থেকে ভিন্ন যারা শুধুমাত্র পণ্য নিজেই সরবরাহ করে, আমরা প্রতিটি বসন্ত ইউনিটের সাথে একটি লোড-ডিসপ্লেসমেন্ট কার্ভ প্রদান করি। আমরা তৃতীয় পক্ষের SGS পরীক্ষা এবং প্রত্যক্ষ পরিদর্শন এবং বিদেশী প্রকল্পগুলির জন্য PE/CPE ইঞ্জিনিয়ারদের দ্বারা নথি পর্যালোচনাকে সহায়তা করি।

কেন তিয়ানশুনের থার্মাল পাওয়ার প্ল্যান্ট পরিবর্তনশীল স্প্রিং সাপোর্ট বেছে নিন?

তাপবিদ্যুৎ প্রকল্পে সমৃদ্ধ অভিজ্ঞতা: পণ্যগুলি দেশে এবং বিদেশে তাপবিদ্যুৎ কেন্দ্রের স্টিম-ওয়াটার পাইপলাইন এবং বয়লার সরঞ্জাম সাসপেনশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় এবং একাধিক ইউনিট স্টার্ট-আপ এবং শাটডাউন চক্রের পরীক্ষা সহ্য করেছে।

কাস্টমাইজড ইঞ্জিনিয়ারিং সাপোর্ট: আমরা পাইপলাইন স্ট্রেস ক্যালকুলেশন, টাইপ সিলেকশন এবং অন-সাইট ইন্সটলেশন গাইডেন্সের সাথে ম্যাচিং থেকে পূর্ণ-প্রক্রিয়া প্রযুক্তিগত পরিষেবা প্রদান করি, নিশ্চিত করে যে প্রতিটি সমর্থন সঠিকভাবে কাজের অবস্থার সাথে মেলে।

স্থিতিশীল সাপ্লাই চেইন ডেলিভারি: আমাদের জিয়াংসু বেসে স্বয়ংক্রিয় উত্পাদন লাইন এবং সম্পূর্ণ পরীক্ষার সরঞ্জামের উপর নির্ভর করে, আমরা বড়-ব্যাচের তাপবিদ্যুৎ প্রকল্পগুলির জন্য সময়মত এবং উচ্চ-মানের সামগ্রী সরবরাহ নিশ্চিত করি।

সম্পূর্ণ জীবনচক্র সমর্থন: আমরা একচেটিয়া প্রকল্প ফাইল স্থাপন করি এবং শাটডাউন রক্ষণাবেক্ষণের সময় শর্ত মূল্যায়ন এবং প্রতিস্থাপন নির্দেশিকা প্রদান করি, বিদ্যুৎ কেন্দ্রগুলির পরিচালনা এবং রক্ষণাবেক্ষণের ঝুঁকি হ্রাস করে।
