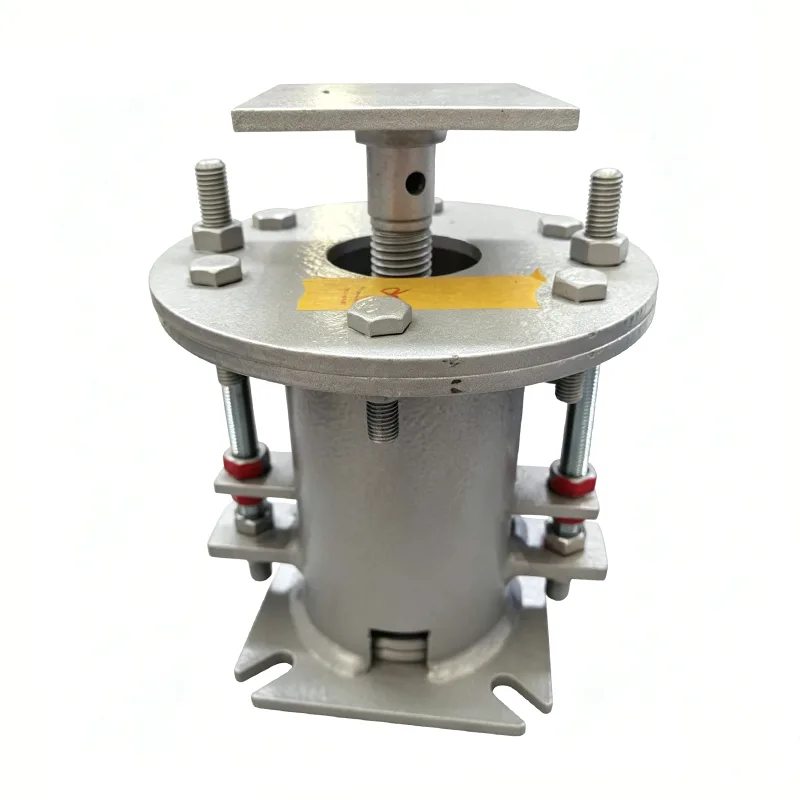

বসন্ত হ্যাঙ্গার সমর্থন

স্প্রিং হ্যাঙ্গার সাপোর্টগুলি পাইপিং সিস্টেমে গুরুত্বপূর্ণ সহায়ক উপাদান, যা পাইপের ওজন সহ্য করার জন্য ডিজাইন করা হয়েছে, তাপীয় স্থানচ্যুতি এবং কম্পন শোষণ করে। স্প্রিংসের স্থিতিস্থাপক বিকৃতির উপর নির্ভর করে, তারা তাপমাত্রা পরিবর্তনের কারণে পাইপ চলাচলের জন্য ক্ষতিপূরণ দেয় এবং অত্যধিক কম্পন রোধ করে, সমগ্র পাইপিং সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করে। ইয়াংঝো তিয়ানশুন পাইপিং দ্বারা নির্মিত, আমাদের স্প্রিং হ্যাঙ্গারগুলি বিভিন্ন কাজের অবস্থার জন্য পাইপিং সমর্থন প্রয়োজনীয়তাগুলি পূরণ করার জন্য আন্তর্জাতিক মানের সাথে কঠোরভাবে সম্মতিতে ইঞ্জিনিয়ার এবং উত্পাদিত হয়।

এই চিত্রটি একটি পরিবর্তনশীল স্প্রিং সাপোর্ট/হ্যাঙ্গারের লোড-ডিসপ্লেসমেন্ট কর্মক্ষমতা বক্ররেখা দেখায়, পণ্যের লোড-ভারবহন নির্ভুলতা এবং অপারেশনাল নির্ভরযোগ্যতা যাচাই করার জন্য লোড এবং স্থানচ্যুতির মূল পরামিতিগুলি সহ।

চালানের আগে প্রতিটি ইউনিট লোড ক্রমাঙ্কন এবং কর্মক্ষমতা পরীক্ষার বিষয়। সেটিং-লোড বিচ্যুতি ±5%-এর মধ্যে নিয়ন্ত্রিত হয়, ANSI/MSS-SP-58-2018 আন্তর্জাতিক মানের পাশাপাশি NB/T47039-2013 মেনে।

পণ্যগুলি পাওয়ার, পেট্রো-কেমিক্যাল এবং অন্যান্য শিল্প পাইপিং সিস্টেমের জন্য প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। প্রতি MSS-SP-58-2018, পরিবর্তনশীল স্প্রিং ইউনিটের জন্য সর্বাধিক অনুমোদিত লোড পরিবর্তনশীলতা সম্পূর্ণ কাজের ভ্রমণের মধ্যে অপারেটিং হট-লোডের 25% এর বেশি হবে না।

একটি ধ্রুবক স্প্রিং সাপোর্ট/হ্যাঙ্গারের টাইপ টেস্ট থেকে প্রাপ্ত লোড-ডিসপ্লেসমেন্ট বক্ররেখা। অনুভূমিক অক্ষ স্থানচ্যুতির জন্য দাঁড়ায় যখন উল্লম্ব অক্ষ লোডের প্রতিনিধিত্ব করে। বক্ররেখাটি সম্পূর্ণ কার্যক্ষম ভ্রমণ জুড়ে আনুমানিক অনুভূমিক থাকে, এটি প্রদর্শন করে যে তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপিং বিচ্যুত হওয়ার সময় সহায়ক শক্তি অপরিহার্যভাবে স্থির থাকে।

এই ধরনের পরীক্ষা লোডের স্থায়িত্ব, পূর্ণ-ভ্রমণের স্থায়িত্ব এবং ধ্রুবক বসন্ত ইউনিটগুলির কার্যক্ষম নির্ভরযোগ্যতা যাচাই করে। ANSI/MSS‑SP‑58‑2018 এবং NB/T47038‑2013 অনুযায়ী ±6% এর মধ্যে নিয়ন্ত্রিত লোড বিচ্যুতি সহ চালানের আগে সমস্ত উত্পাদন ইউনিট লোড ক্রমাঙ্কন সাপেক্ষে।

এই পণ্যগুলি প্রধান-বাষ্প পাইপলাইন এবং অন্যান্য উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পাইপিং সহ বৃহৎ তাপ স্থানচ্যুতি সহ শিল্প পাইপিং সিস্টেমগুলিতে প্রযোজ্য।

পণ্যের কাঠামো

স্ট্যান্ডার্ড স্প্রিং হ্যাঙ্গার সমর্থন নিম্নলিখিত প্রধান অংশ নিয়ে গঠিত:

▶  স্প্রিং অ্যাসেম্বলি: উচ্চ-মানের স্প্রিং স্টিল দিয়ে তৈরি, কঠোর তাপ চিকিত্সা এবং লোড টেস্টিং সাপেক্ষে।

▶  হাউজিং: কার্বন ইস্পাত ঢালাই স্ট্রাকচার যা জারা বিরোধী পৃষ্ঠের চিকিত্সা।

▶  অ্যাডজাস্টিং স্ক্রু: ইনস্টলেশনের সময় লোড এবং উচ্চতা সামঞ্জস্য করতে ব্যবহৃত হয়।

▶  সংযোগের আনুষাঙ্গিক: লিফটিং লাগ, হ্যাঙ্গার রড এবং বাদাম সহ, সাইটের প্রয়োজনীয়তা অনুযায়ী নির্বাচনের জন্য উপলব্ধ।

▶  স্থানচ্যুতি নির্দেশক: সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য প্রকৃত পাইপ স্থানচ্যুতি স্পষ্টভাবে প্রদর্শন করে।

মূল বৈশিষ্ট্য

▶  বিস্তৃত লোড পরিসর: 10N থেকে 100,000N পর্যন্ত লোড রেটিং, বেশিরভাগ শিল্প পাইপিং অ্যাপ্লিকেশনের জন্য উপযুক্ত।

▶  উচ্চতর স্থানচ্যুতি ক্ষতিপূরণ: সর্বোচ্চ 200 মিমি পর্যন্ত স্থানচ্যুতি, কার্যকরভাবে পাইপের প্রসারণ এবং তাপমাত্রার তারতম্য থেকে সংকোচন শোষণ করে।

▶  কমপ্যাক্ট স্ট্রাকচার: সরু পাইপ গ্যালারিতে ইনস্টলেশনের জন্য স্পেস-সেভিং ডিজাইন।

▶  সহজ ইন্সটলেশন এবং অ্যাডজাস্টমেন্ট: পাইপ অপারেশনের সময়ও ফাইন লোড টিউনিংয়ের জন্য ডেডিকেটেড অ্যাডজাস্টিং ডিভাইস দিয়ে সজ্জিত।

▶  দীর্ঘ পরিষেবা জীবন: সমস্ত মূল উপাদানগুলি প্রিমিয়াম সামগ্রী গ্রহণ করে এবং কঠোর মানের পরিদর্শন পাস করে।

কর্মক্ষমতা সুবিধা

প্রযুক্তিগত পরামিতি

আবেদন ক্ষেত্র

স্প্রিং হ্যাঙ্গার সমর্থনগুলি পাইপ স্থানচ্যুতি এবং কম্পনের কঠোর প্রয়োজনীয়তার সাথে শিল্প খাতে ব্যাপকভাবে ব্যবহৃত হয়:

▶  তাপবিদ্যুৎ কেন্দ্র এবং পারমাণবিক বিদ্যুৎ কেন্দ্রের জন্য বাষ্প ও জলের পাইপিং ব্যবস্থা

▶  পেট্রোকেমিক্যাল প্ল্যান্টের জন্য পাইপিং প্রক্রিয়াকরণ

▶  LNG এবং LPG গ্রহণকারী টার্মিনালে ক্রায়োজেনিক পাইপলাইন

▶  তেল শোধনাগারে চুল্লি এবং কলাম পাইপিং

▶  শহুরে কেন্দ্রীয় গরম করার পাইপ নেটওয়ার্ক

▶  ফার্মাসিউটিক্যাল এবং খাদ্য প্রক্রিয়াকরণ শিল্পের জন্য স্যানিটারি পাইপিং

উত্পাদন এবং গুণমান নিয়ন্ত্রণ

আমরা উন্নত উত্পাদন লাইন এবং বসন্ত হ্যাঙ্গার জন্য সম্পূর্ণ পরীক্ষার সরঞ্জাম মালিক. সমস্ত পণ্য কঠোর মান নিয়ন্ত্রণ পদ্ধতির মধ্য দিয়ে যায়:

1.আগত কাঁচামাল পরিদর্শন: বসন্ত ইস্পাত, ইস্পাত প্লেট এবং অন্যান্য কাঁচামালের জন্য রাসায়নিক রচনা বিশ্লেষণ এবং যান্ত্রিক সম্পত্তি পরীক্ষা।

2. স্প্রিং ফ্যাব্রিকেশন এবং টেস্টিং: প্রতি বসন্তের জন্য 100% লোড টেস্টিং এবং কম্প্রেশন পরীক্ষা।

3. সমাবেশ পরিদর্শন: সমাপ্ত সমাবেশের জন্য মাত্রিক চেক এবং লোড ক্রমাঙ্কন।

4. প্রি-ডেলিভারি নমুনা পরিদর্শন: সামঞ্জস্যপূর্ণ পণ্যের গুণমান নিশ্চিত করার জন্য জাতীয় মান অনুযায়ী র্যান্ডম পরিদর্শন।

কাস্টমাইজেশন পরিষেবা

স্ট্যান্ডার্ড পণ্য ছাড়াও, আমরা ক্লায়েন্টদের নির্দিষ্ট চাহিদার উপর ভিত্তি করে উপযোগী সমাধান প্রদান করি:

▶  বিশেষ লোড এবং স্থানচ্যুতির প্রয়োজনীয়তা সহ স্প্রিং হ্যাঙ্গারগুলির জন্য কাস্টম ডিজাইন

▶  উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা এবং ক্ষয়কারী পরিবেশের মতো চরম কাজের অবস্থার জন্য উপাদান নির্বাচন

▶  কাস্টম অ-মানক সংযোগ প্রকার এবং ইনস্টলেশন মাত্রা

▶  সাপোর্টিং পাইপ স্ট্রেস বিশ্লেষণ এবং হ্যাঙ্গার নির্বাচন পরিষেবা
